- Page 1 ESPAÑOL ENGLISH SOLARMW SOLARMB Lectores Mifare 13,56 MHz - Wiegand ® 13,56 MHz Mifare Readers - Wiegand ® La elección del instalador cdvigroup.com...
-
Page 2: Elementos Incluidos

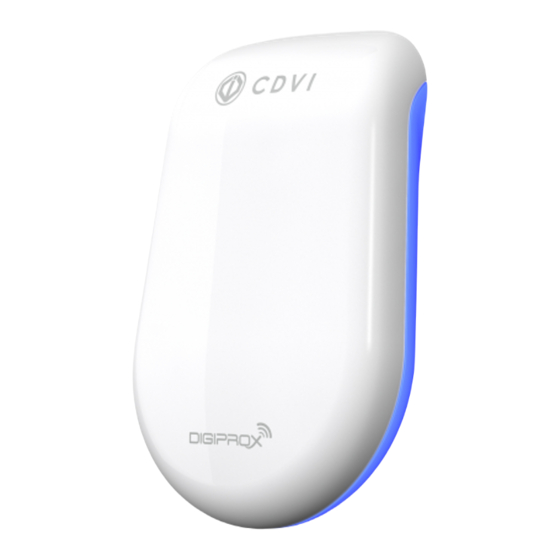

MANUAL DE INSTALACIÓN SOLARMW-SOLARMB Lectores Mifare 13,56 MhHz - Wiegand ® 1] PRESENTACIÓN DE PRODUCTO Wiegand 26, 30 o 44 bits. Conexión directa a control de accesos o a través de controlador de puerta (INTBUSW). Electrónica sellada con resina epoxi. Señalización visual y sonora. -
Page 3: Montaje
MANUAL DE INSTALACIÓN SOLARMW-SOLARMB Lectores Mifare 13,56 MhHz - Wiegand ® 4] MONTAJE Asegúrese de que todas las piezas necesarias están incluidas en la caja del producto. Utilice las herramientas adecuadas para cada tipo de instalación (taladro, destornilladores, cinta métrica...) y siga las instrucciones de montaje del lector. -
Page 4: Esquema De Cableado
MANUAL DE INSTALACIÓN SOLARMW-SOLARMB Lectores Mifare 13,56 MhHz - Wiegand ® 5] ESQUEMA DE CABLEADO POSICIONAMIENTO DIPSWITCH 1 Y 2 26 bits CR10 30 bits MM16 CR22 44 bits CR30 MM10 CR11 MM15 Non usado Posicionamiento Dipswitch 3 CABLEADO Rojo Alimentación 12 Vcc Negro Standard... - Page 5 MANUAL DE INSTALACIÓN SOLARMW-SOLARMB Lectores Mifare 13,56 MhHz - Wiegand ® 6] FORMATO DE SALIDA WIEGAND 26, 30 Y 44 BITS Cronogramas Lógica 0 Lógica 1 \DATA1 \CLOCK \DATA0 50 μs 50 μs Salidas en colector abierto con pull ups internos de 1 K a +5 o +12 V según posición de dipswitch ST4. Formato Wiegand 26 bits Formato de 26 bits hexadecimal.
- Page 6 MANUAL DE INSTALACIÓN SOLARMW-SOLARMB Lectores Mifare 13,56 MhHz - Wiegand ® Formato Wiegand 30 bits Formato de 30 bits hexadecimal. La comunicación se efectúa por una conexión Wiegand de 30 bits (señales: DATA1, DATA0 y CLOCK) en la que la trama se descompone de la siguiente manera: 1 - Primera paridad: 1 bit –...
- Page 7 MANUAL DE INSTALACIÓN SOLARMW-SOLARMB Lectores Mifare 13,56 MhHz - Wiegand ® 7] GESTIÓN DE LED EN EL SISTEMA DE CONTROL DE ACCESOS CENTAUR VERDE ACCESO CONCEDIDO SIGNIFICADO ROJO ACCESO DENEGADO DE LED AZUL EN STAND-BY AJUSTE DEL LED ROJO AJUSTES DEL LED VERDE 8] NOTAS cdvigroup.com...
-
Page 8: Product Presentation
INSTALLATION MANUAL SOLARMW-SOLARMB 13.56Mhz Mifare Reader - Wiegand ® 1] PRODUCT PRESENTATION Wiegand 26, 30 or 44 bit. Direct connection or with the door controller (INTBUSW). PCB sealed in epoxy. audible and visual feedback. 30cm pigtail wire connection. Versions available: white or black. Dimensions (L x W x D): 130 x 90 x 28mm. - Page 9 INSTALLATION MANUAL SOLARMW-SOLARMB 13.56Mhz Mifare Reader - Wiegand ® 4] MOUNTING Make sure that there are no pieces missing from the mounting kit. Use the correct tools according to the installation (drill, screwdrivers, tape measure,...) and follow the mounting instructions of the reader. Foam seal Sch.
-
Page 10: Wiring Diagram
INSTALLATION MANUAL SOLARMW-SOLARMB 13.56Mhz Mifare Reader - Wiegand ® 5] WIRING DIAGRAM DIPSWITCH 1 & 2 POSITIONING 26 bits CR10 30 bits MM16 CR22 44 bits CR30 MM10 CR11 Non attribué MM15 DIPSWITCH 3 POSITIONING CABLE Input voltage 12V dc Black Standard Blue... - Page 11 INSTALLATION MANUAL SOLARMW-SOLARMB 13.56Mhz Mifare Reader - Wiegand ® 6] OUTPUT FORMATS 26, 30 AND 44 BIT WIEGAND Chronograms 0 logic 1 logic \DATA1 \CLOCK \DATA0 50 μs 50 μs Open collector output with internal pulls up 1K at +5V or +12V according the ST4 position. 26-BIT WIEgaND oUTPUT 1 - First parity: 1-bit –...
- Page 12 INSTALLATION MANUAL SOLARMW-SOLARMB 13.56Mhz Mifare Reader - Wiegand ® 30-BIT WIEgaND oUTPUT 1 - First parity: 1 bit – even parity for the first 14-bit Code: A code is formed from 7 half byte. Each byte is transferred from bit 7 to bit 0. 2 - Second parity: odd parity for the last 14-bit.
- Page 13 INSTALLATION MANUAL SOLARMW-SOLARMB 13.56Mhz Mifare Reader - Wiegand ® 7] LED MANAGEMENT ON CENTAUR SYSTEM GREEN ACCESS ALLOWED RED ACCESS DENIED ACTUATION BLUE STAND-BY RED LED SETTINGS GREEN LED SETTINGS 8] NOTES cdvigroup.com...
- Page 14 Referencia: Extranet: CDVI Group FRANCE (Headquarter/Siège social) Phone: +33 (0)1 48 91 01 02 Fax: +33 (0)1 48 91 21 21 CDVI CDVI FRANCE + EXPORT IBÉRICA Phone: +33 (0)1 48 91 01 02 [SPAIN - PORTUGAL] Fax: +33 (0)1 48 91 21 21...
