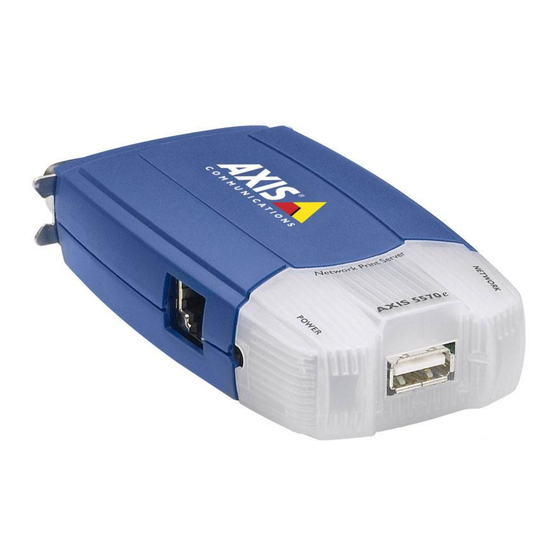

Axis 5570e Installation Manual

Network print server

Hide thumbs Also See for 5570e:

User manual (377 pages)

User manual (262 pages)

User manual (291 pages)

100

101

102

103

104

105

106

107

108

109

110

111

112

113

114

115

116

117

118

119

120

121

122

123

124

125

126

127

128

129

130

131

132

133

134

135

136

137

138

139

140

141

142

143

144

145

146

147

148

149

150

151

152

153

154

155

156

157

158

159

160

161

162

163

164

165

166

167

168

169

170

171

172

173

174

175

176

177

178

179

180

181

182

page of 182

/ 182
Contents
Table of Contents
Bookmarks

Available languages

Quick Links

Download this manual See also: User Manual

AXIS 5570e

Network Print Server

Installation Guide

Table of Contents

Chapters

Need help?

Do you have a question about the 5570e and is the answer not in the manual?

Questions and answers

Summary of Contents for Axis 5570e

Page 1 AXIS 5570e Network Print Server Installation Guide...
Page 2: Support Services
Page 2 AXIS 5570e Installation Guide Take some time to read through the safety notices before installing the AXIS 5570e. Please observe all safety markings and instructions when using this product. Warning! must be observed to avoid bodily injuries. Caution! must be observed to avoid loss of data or damage to your equipment.
Page 3: Product Overview
The AXIS 5570e is a LAN attached multi-protocol print server that prints IBM and ASCII data streams to any ASCII printer. Supporting IBM Mainframes, AS/400, NetWare, UNIX, LAN Server Manager, Windows and Apple EtherTalk, these products are ideal for IBM Mainframe and AS/400 sites that are migrating from pure IBM networks to LAN environments.
Page 4: Hardware Inventory
Power adapter USB cable Adhesive holder and clip Printed Materials Model Summary The AXIS 5570e is available in two versions; IPDS SNA and TCP/IP. The table below shows the functionality of each version. AXIS 5570e IPDS support SCS support 3270DS support...
Page 5: The Axis 5570E Network Print Server
Backside label on print server Serial number Printer Ports AXIS 5570e is equipped with one USB port that is USB 1.1 and 2.0 low and full speed compliant, and one high-speed IEEE 1284 compatible parallel port. Test Button The test button is used to •...
Page 6: Configuration And Management
Configuration and Management The print server can be configured and managed from its internal Web pages, using HTTP as well as HTTPS in the secure mode. The print server’s internal Web pages offer you a platform independent management tool that is suitable for all supported network environments.
Page 7: Connecting The Hardware
The test page will show the assigned IP address of the print server. Mounting the AXIS 5570e Using the supplied clip and holder, your AXIS 5570e can be mounted in many ways, e.g. on the back of the printer or on a wall.
Page 8: Table Of Contents
Setup and Configuration Start out with setting an IP address on the print server, described in Assign an IP address, on page 9. Refer to the table below to determine which setup procedures that are relevant to your network environment.
Page 9: Assign An Ip Address
AXIS 5570e Installation Guide Assign an IP address You can set the IP address of your print server using one of the following methods, depending on your network operating environment: Automatic IP Address Assignment Method Server required DHCP DHCP server...
Page 10: Automatic Ip Address Assignment Using Dhcp
Example: If the serial number is 00 40 8c 18 1c f0, type AXIS181cf0 and press Enter. • DHCP, RARP and BOOTP can be used to set the IP address in UNIX, see the AXIS 5570e User’s Manual for details.
Page 11: Manual Ip Address Assignment
IP address to them. See Installing printers using AXIS AddPrinter, on page 18. Manual IP address assignment To establish communication with the TCP/IP network, an IP Address must be assigned to your AXIS 5570e. Choose the appropriate method according to your network: •...
Page 12 Page 12 Notes: • The AXIS 5570e supports WINS (Windows Internet Name Service), which is recommended when setting the IP address using DHCP in Windows environments. • Setting the IP address with arp and ping is only possible in the first ten minutes after re-booting the print server.
Page 13: As/400 Tn5250E Printing (Scs Over Ip)
Follow the instructions below to configure the AXIS 5570e for TN5250E printing in the AS/400 environment using a Web browser: Start a Web browser and enter the IP address or the host name of the AXIS 5570e in the Address/Location Described in...
Page 14: Verifying The Communication Link
Direct a printout to this printer device to check the integrity of the communication link. Press the AXIS 5570e test button once to print a test page. Make sure that the TN5250E status is defined on the test page as Idle, Actv or LU-1.
Page 15: Configuring The Mainframe Host
Some AXIS 5570e models are not available with IPDS. Please refer to Model Summary. • To establish communication with the TCP/IP network, you must first assign an IP address to your AXIS 5570e print server. Refer to Assign an IP address.
Page 16 Follow the instructions below to configure your AXIS 5570e for AS/400 or Mainframe IPDS over PPR/PPD printing using a standard Web browser: Start a Web browser and enter the IP address or the host name of the AXIS 5570e in the location field. Press Enter.
Page 17: Verifying The Communication Link (As/400)
Direct a printout to this printer device. A successful printout verifies the communication link between the AS/400 and the AXIS 5570e. Note: If the setup fails, please refer to the troubleshooting section in the AXIS 5570e User’s Manual, on www.axis.com Proceed to Print Server Management and Configuration for information on supported management and configuration tools.
Page 18: Setup For Windows
Page 18 Setup for Windows To establish communication with the TCP/IP network, you must assign an IP address to your AXIS 5570e print server. See Assign an IP address. Installing printers using AXIS AddPrinter AXIS AddPrinter is available on www.axis.com. When you have completed the AXIS AddPrinter Wizard, the network printer is ready for use.
Page 19 Click Create a new port. In the dropdown list, select Standard TCP/IP Port. Click Next. Enter the IP address (or host name) of the print server in the field Hostname or IP Address. (Example: 192.168.0.90) The Port name will be filled in automatically when you enter the IP address, optionally, add the port you want to use as a suffix.
Page 20: Installing Printers In Windows 2000 And Windows Xp
Follow the instructions below to use the standard Windows method (TCP/IP over LPR) for adding a network printer in Windows 2000/ Windows XP. Windows XP: Go to Start | Printers and Faxes and click the Add a Printer icon to start the Add Printer Wizard. Click Next. Windows 2000: AXIS 5570e Installation Guide...
Page 21 AXIS 5570e Installation Guide Go to Start | Settings | Printers and click the Add Printer icon to start the Add Printer Wizard. Click Next. Select Local Printer attached to this computer. Make sure the Automatically detect and install my Plug and Play printer check box is not checked. Click Next.
Page 22: Installing Printers In Windows 98, Windows Me And Windows Nt
Installing Printers in Windows 98, Windows Me and Windows NT AXIS Print Monitor is the recommended tool to use for network printing in Windows NT, Windows 98 and Windows Me. Follow the instructions below to use the standard Windows method (TCP/IP over LPR) with AXIS Print Monitor.
Page 23 Properties | Details and click Port Settings. Choose whether error condition pop-up messages are to be displayed by checking the box in the Configure AXIS Ports dialog. Define the frequency at which the error messages should be displayed after retry. Click OK. Note: Even if the desired printer is available in the Manufacturers and Printers lists, you are advised to use the print driver provided with the printer.
Page 24: Setup Using Iprint
Installing the AXIS 5570e in an NDPS environment Having assigned an IP address to the AXIS 5570e as described on page 9, you are now ready to install the AXIS 5570e for NDPS printing. You can select to install the connected printers as public or controlled access printers.
Page 25 Select TCP/IP (default) or IPX as network protocol. Click Next. 10. You will find the print server in the next window with the printer attached on the connected port. Depending on the transport protocol you used when you start the installation, the print server should appear...
Page 26 13. Click Next. 14. You will find the print server in the next window with the printer attached on the connected port. Depending on the transport protocol you used when you start the installation, the print server will appear as: •...
Page 27 AXIS 5570e Installation Guide If the printer is not in the displayed print list, click Manually specify the print server enter the print servers’ IP address in the IP Address Field. Choose a port in the Print Server Port field e.g. LPT1.
Page 28: Basic Queue-Based Printing Over Ip
Basic Queue-based printing over IP Axis print servers with software version 6.0 or later allow users to print in a Pure IP environment using traditional queue-based printing (which usually uses the IPX transport protocol). Note that only NDS queue-based printing is supported.
Page 29: Print Server Mode
Print Server Mode The AXIS 5570e logs in to a file server(s) and repeatedly polls the print queues for print jobs. In this fashion, the AXIS 5570e emulates a NetWare print server, which is a workstation running PSERVER. It provides high printing speed with low network load and is the recommended mode for medium to large sized networks.
Page 30: Setup For Macintosh
Printer List and then re-installed with the new Bonjour service name. Mac OS X using AppleTalk To establish communication with the TCP/IP network, you must assign an IP address to your AXIS 5570e print server. Refer to Assign an IP address.
Page 31: Setup For Unix
AXIS 5570e Installation Guide Page 31 Setup for UNIX The following printing tools are recommended for lpd printer configuration: SMIT is the recommended printing tool. It contains an integrated printer driver list, but does not have printer detection functionality. Instructions: Type the command smit in a Terminal window, then click Print Spooling.
Page 32: Print Server Management And Configuration
Page 32 Print Server Management and Configuration Overview The following table shows the management and configuration tools that are available for the AXIS 5570e. Protocols Operating Systems Windows TCP/IP UNIX Mac OS X IPX/SPX NetWare Windows NetBIOS/NetBEUI OS/2 AppleTalk Macintosh Note: Please refer to the AXIS 5570e User’s Manual for a comprehensive description of the supported configuration...
Page 33: Print Server Management Using Axis Thinwizard
AXIS 5570e require AXIS ThinWizard 3.04 and up. Install AXIS ThinWizard: AXIS ThinWizard 3.0 and up is Windows 2000, XP and Vista compatible, and is available free of charge on www.axis.com. Install AXIS ThinWizard on a designated computer on your network. When you want to use AXIS ThinWizard for management purposes, you can access it via any standard Web browser.
Page 34 Start a Web browser on a computer in your network. Enter the IP address (or host name) of the computer where you installed AXIS ThinWizard. Enter the user id and password, specified during the installation of AXIS ThinWizard (see above) and click the Log in button.
Page 35: Using The Test Button
All parameters are reset to their default values when performing a factory default with the test button. Installed certificates and keys are not affected by a factory default. Please refer to the AXIS 5570e User’s Manual for more information about the test button. Page 35...
Page 36: As/400 And Mainframe Parameter Checklist
AS/400 and Mainframe Parameter Checklist This table is a summary of the AS/400 and Mainframe parameters. In the “My Print Server” column you can enter the unique configuration values of your print server for future reference. This will be of help in the configuration process.
Page 37: Présentation Du Produit
Le Manuel de l'utilisateur est disponible sur www.axis.com. Assistance technique Si vous avez besoin d'une assistance technique, veuillez contacter votre revendeur Axis. Si celui-ci n'est pas en mesure de répondre immédiatement à vos questions, il transmettra votre demande aux services compétents afin d'obtenir une réponse dans les meilleurs délais.
Page 38 TN5250E support SNA Digital Copier Support Remarque : Il est possible que les deux versions ne soient pas disponibles dans tous les pays dans lesquels Axis est présent. Contactez votre revendeur /représentant local pour davantage d'informations. Remarques AXIS 5570e Modèle PS-H, propre à chaque pays 0,7 mètre...
Page 39 Étiquette arrière sur le serveur d'impression Numéro de série Ports d'imprimante Le serveur d'impression AXIS 5570e est équipé d'un port USB, USB 1.1 et 2.0 acceptant des vitesses basses et maximales et un port parallèle vitesse élevée compatible IEEE 1284. Bouton de test Le bouton de test est utilisé...
Page 40 CD AXIS Network Product Le CD AXIS Network Productvous permet d'accéder à un catalogue électronique très convivial comprenant les logiciels Axis, le microcode, la documentation destinée aux utilisateurs, etc. Tous les documents présentés sur le CD sont au format PDF.
Page 41: Connexion Du Matériel
Suivez les instructions ci-dessous pour installer et mettre en service le serveur d'impression sur votre réseau : • Connectez le serveur d'impression AXIS 5570e à votre réseau et à votre imprimante en suivant les instructions de la section Connexion du matériel.
Page 42 Macintosh UNIX Configuration réseau Actions Pour des instructions plus détaillées, reportez-vous au Manuel d'utilisation de l'AXIS 5570e TN5250E (TCP/IP) Impression AS/400 TN5250E (SCS sur IP), à la page 47 AS/400 ou Mainframe IPDS sur impression PPR/PPD, à la PPR/PPD (TCP/IP) page 49 Pour des instructions plus détaillées, reportez-vous au...
Page 43: Attribution Automatique D'une Adresse Ip
Attribution automatique des adresses IP dans les environnements Windows. Voir Attribution automatique d'une adresse IP via DHCP, à la page 44 Installation d'imprimantes à l'aide d'AXIS AddPrinter, à la page 52 Commentaire Exige que l'adresse IP de chaque unité soit téléchargée individuellement.
Page 44 • Utilisez un navigateur Web avec supports JavaScript et Java activés. • Le serveur AXIS 5570e prend en charge WINS (Windows Internet Name Service), recommandé pour la définition d'adresses IP à l'aide de DHCP dans des environnements Windows. • Si vous travaillez dans un environnement WINS/DDNS, vous pouvez accéder aux pages Web du serveur d'impression en utilisant son nom d'hôte par défaut.
Page 45 Guide d'installation de l'AXIS 5570e Attribution manuelle d'une adresse IP Pour établir la communication avec le réseau TCP/IP, une adresse IP doit être attribuée à votre serveur AXIS 5570e. Choisissez la méthode appropriée en fonction de votre réseau : • ARP/Ping - utilisez cette méthode pour définir individuellement l'adresse IP de chaque nouveau serveur d'impression.
Page 46 Page 46 • Le serveur AXIS 5570e prend en charge WINS (Windows Internet Name Service), recommandé pour la définition d'adresses IP à l'aide de DHCP dans des environnements Windows. • La définition d'une adresse IP avec arp et ping n'est possible que durant les dix premières minutes suivant le redé- marrage du serveur d'impression.
Page 47: Impression As/400 Tn5250E (Scs Sur Ip), À La
AS/400 en utilisant un navigateur Web : Démarrez un navigateur Web et entrez l'adresse IP ou le nom d'hôte du serveur AXIS 5570e dans le champ d'adresse/d'emplacement. Appuyez sur Entrée. Les pages Web internes du serveur AXIS 5570e apparaissent.
Page 48 Diriger une impression vers ce dispositif d'impression pour contrôler l'intégrité du lien de communication. Appuyez sur le bouton de test du serveur AXIS 5570e pour imprimer une page de test. Vérifiez que l'état de TN5250E est défini sur la page de test comme Idle, Actv ou LU-1.
Page 49: As/400 Ou Mainframe Ipds Sur Impression Ppr/Ppd, À La
• Certains modèles de serveur AXIS 5570e ne sont pas disponibles avec IPDS. Reportez-vous à la section Résumé du modèle. Pour établir la communication avec le réseau TCP/IP, une adresse IP doit être attribuée à votre serveur d'impression AXIS 5570e.
Page 50 Suivez les instructions ci-dessous pour configurer votre serveur AXIS 5570e pour AS/400 ou Mainframe IPDS sur impression PPR/PPD en utilisant un navigateur Web standard : Démarrez un navigateur Web et entrez l'adresse IP ou le nom d'hôte du serveur AXIS 5570e dans le champ d'emplacement. Appuyez sur Entrée.
Page 51 AXIS 5570e. Remarque : Si la configuration échoue, consultez la section de dépannage dans le Manuel de l'utilisateur du serveur AXIS 5570e sur www.axis.com. Pour obtenir des informations sur les outils de gestion et de configuration pris en charge, reportez-vous à la section Configuration et gestion du serveur d'impression.
Page 52: Installation Pour Windows, À La
Si votre serveur d'impression n'apparaît pas dans la liste ou si vous souhaitez utiliser l'assistant pour passer d'une adresse IP statique à une adresse IP dynamique ou inversement, reportez-vous à l'aide en ligne d'AXIS AddPrinter ou au Manuel de l'utilisateur de l'AXIS 5570e disponible sur www.axis.com.
Page 53 Guide d'installation de l'AXIS 5570e Cliquez sur Ajouter une imprimante locale. Cliquez sur Créer un nouveau port. Dans la liste déroulante, sélectionnez Standard TCP/IP Port. Cliquez sur Suivant. Entrez l'adresse IP (ou nom d'hôte) du serveur d'impression dans le champ Nom d'imprimante ou adresse IP.
Page 54 Indiquez un nom dans la zone Nom de l'imprimante et indiquez si vous souhaitez que cette imprimante devienne votre imprimante par défaut. Cliquez sur Suivant. Cliquez sur Imprimer une page de test pour vérifier votre installation. Cliquez sur Terminer. L'installation du logiciel est terminée. Guide d'installation de l'AXIS 5570e...
Page 55 Guide d'installation de l'AXIS 5570e Installation des imprimantes dans Windows 2000 et Windows XP Suivre les instructions ci-dessous pour utiliser la méthode standard Windows (TCP/IP sur LPR) pour ajouter une imprimante réseau dans Windows 2000/ Windows XP. Windows XP : Allez à...
Page 56 Installation des imprimantes dans Windows 98, Windows Me et Windows NT AXIS Print Monitor est l'outil recommandé pour utiliser l'impression réseau dans Windows NT, Windows 98 et Windows Me. Suivez les instructions ci-dessous pour utiliser la méthode standard Windows (TCP/IP sur LPR) avec le moniteur d'impression AXIS.
Page 57 L'assistant vous demande de sélectionner Poste de travail ou Serveur d'impression réseau. Sélectionnez Poste de travail, cliquez sur Suivant. Cliquez sur Ajouter port… Dans la liste des ports disponibles, sélectionnez AXIS Port et cliquez sur Nouveau port. Sélectionnez le protocole LPR (TCP/IP) et cliquez sur OK.
Page 58 Choisissez si les messages d'erreur en mode fenêtre doivent s'afficher en cochant la case dans la fenêtre de dialogue Configurer les ports AXIS. Définissez à quelle fréquence les messages d'erreur doivent être affichés après chaque nouvelle tentative. Cliquez sur OK.
Page 59: Installation Pour Netware, À La
Le serveur AXIS 5570e supporte Novell Distributed Print Services (NDPS). Vous pouvez exécuter NDPS sur Pure IP (TCP/IP) ou IPX/SPX. Avant d'installer le serveur AXIS 5570e, vérifiez que NDPS est installé et qu'un Broker est chargé sur votre serveur de fichiers NetWare.
Page 60 400c, 401c, et 402c sont les numéros de borne correspondant aux ports physiques LPT1, LPT2, USB1 et COM1 : 13. Si l'imprimante n'apparaît pas dans la liste affichée, cliquez sur Manually specify the print server et ensuite : - Entrez le numéro <IPX External Network Number> dans le champ Network.
Page 61 Confirmez le nom de l'agent d'imprimante (par défaut, le nom de la nouvelle imprimante que vous êtes en train de créer), et recherchez et sélectionnez le gestionnaire NDPS auquel vous souhaitez l'attribuer. Sélectionnez AXIS Gateway Configuration dans le champ Gateway Type. 10. Cliquez sur OK.
Page 62 Page 62 Dans cette fenêtre, n'apparaissent que les ports connectés à une imprimante. Si l'imprimante n'apparaît pas dans la liste, cliquez sur Manually specify the print server, entrez l'adresse IP du serveur d'impression dans le champ IP Address. Choisissez un port dans le champ Print Server Port, par exemple LPT1.
Page 63 Printer et sélectionner la file d'attente que vous venez de saisir. Toutes les opérations de configuration et de gestion du serveur AXIS 5570e peuvent être effectuées à partir de n'importe quel navigateur Web standard. Reportez-vous à la section Gestion du serveur d'impression à l'aide des pages Web intégrées, à...
Page 64 Mode serveur d'impression Le serveur AXIS 5570e accède à un serveur de fichiers et gère les files d'attente pour les travaux d'impression. De cette façon, le serveur AXIS 5570e simule un serveur d'impression NetWare, qui est un poste de travail exécutant PSERVER.
Page 65: Installation Pour Macintosh, À La
Bonjour. Mac OS X avec AppleTalk Pour établir la communication avec le réseau TCP/IP, vous devez attribuer une adresse IP à votre serveur AXIS 5570e. Reportez-vous à Attribution d'une adresse IP. Cette section décrit comment configurer votre serveur AXIS 5570e pour imprimer dans un environnement Mac OS Sélectionnez Centre d'impression dans le dossier Applications | Utilitaires.
Page 66 Guide d'installation de l'AXIS 5570e Mac OS 9.1 ou antérieur Dans AppleTalk, il suffit d'ouvrir la fenêtre Sélecteur et de sélectionner une imprimante pour effectuer la configuration de base. Pour des instructions plus détaillées, voir le Manuel d'utilisation de l'AXIS 5570e.
Page 67: Installation Pour Unix, À La
Guide d'installation de l'AXIS 5570e Page 67 Installation pour UNIX Les outils d'impression suivants sont recommandés pour la configuration d'imprimante lpd : SMIT est l'outil d'impression recommandé. Il comporte une liste de pilotes d'imprimante mais ne possède pas de fonction de détection d'imprimante.
Page 68: Configuration Et Gestion Du Serveur D'impression
Page 68 Configuration et gestion du serveur d'impression Présentation Le tableau suivant montre les outils de configuration et de gestion disponibles pour le serveur AXIS 5570e. Protocoles Systèmes d'exploitation Windows TCP/IP UNIX Mac OS X IPX/SPX NetWare Windows NetBIOS/NetBEUI OS/2...
Page 69 Guide d'installation de l'AXIS 5570e Vous devez entrer un mot de passe. Le nom d'utilisateur par défaut est root et le mot de passe par défaut est pass. Remarques. • Il est fortement recommandé de changer le mot de passe par défaut pour éviter tout accès non autorisé aux pages de configuration du serveur d'impression.
Page 70 Gestion du serveur d'impression à l'aide de l'assistant AXIS ThinWizard AXIS ThinWizard vous permet de gérer et de mettre à jour de multiples produits Axis. Vous pouvez localiser, installer, surveiller, configurer et mettre à jour à distance votre serveur d'impression Axis dans n'importe quel réseau TCP/IP en utilisant un navigateur Web standard.
Page 71: Imprimer Une Page De Test
Tous les paramètres sont remis à leur valeur par défaut lorsque vous effectuez une configuration usine par défaut avec le bouton de test. Les certificats et les clés installés ne sont pas affectés par une configuration usine par défaut. Reportez-vous au Manuel d'utilisation de l'AXIS 5570e pour plus d'informations sur le bouton de test. Page 71...
Page 72 Langage système TN3270E : Nom d'hôte/Adresse Internet du serveur TN3270E Langage système PPR/PPD Langage système Nombre de ports Guide d'installation de l'AXIS 5570e Mots-clés Champ d'information Nom réseau local 5494 Nom réseau hôte Nom LU hôte ADPTADR Adresse MAC hôte...
Page 73 Der Netzwerk-Printserver AXIS 5570e Produktübersicht Vielen Dank, dass Sie sich für den Printserver AXIS 5570e entschieden haben. Mit diesem Produkt können Sie Ihre Drucker an jeder beliebigen Stelle in Ihr Netzwerk einbinden, so dass alle Netzwerkbenutzer gemeinsamen Zugriff auf die Druckerressourcen haben.
Page 74 Komponente Netzwerk-Printserver Netzteil USB-Kabel Klebehalterung und -clip Gedruckte Dokumente Modellübersicht Der Printserver AXIS 5570e steht in zwei Ausführungen zur Verfügung, IPDS SNA und TCP/IP. Die folgende Tabelle enthält die spezifischen Funktionen der beiden Versionen. AXIS 5570e IPDS-Unterstützung SCS-Unterstützung 3270DS-Unterstützung TN3270E TN5250E SNA-Unterstützung...
Page 75 Etikett an der Rückseite des Printservers Seriennummer Druckeranschlüsse Der AXIS 5570e verfügt über einen USB-Anschluss, der dem USB 1.1- und 2.0-Standard entspricht und Low-Speed- und Full-Speed-kompatibel ist, sowie über einen IEEE 1284-kompatiblen Hochgeschwindigkeits-Parallelanschluss. Taste "Test" Die Test-Taste dient folgenden Zwecken: •...
Page 76: Axis Network Product-Cd
AXIS Network Product-CD Die AXIS Network Product-CD enthält einen anwenderfreundlichen elektronischen Katalog, der unter anderem Axis-Software und Firmware sowie die Benutzerdokumentation beinhaltet. Alle Dokumente auf dieser CD liegen im PDF-Format vor. Hinweis: Falls Adobe Acrobat Reader nicht auf Ihrem Computer installiert ist, können Sie keine PDF-Dateien öffnen.
Page 77: Hardware Installieren
Verbinden Sie den Printserver mit Hilfe eines Twisted Pair-RJ45-Kabels (Kategorie 5 oder höher) mit dem Netzwerk. Schalten Sie den oder die Drucker ein, und schließen Sie das Netzteil an den AXIS 5570e an. Die Netzanzeige leuchtet auf. Wenn die Netzwerkanzeige zu blinken beginnt, ist der Printserver ordnungsgemäß an das Netzwerk angeschlossen.
Page 78 IPDS NetWare Windows Macintosh UNIX Netzwerkkonfiguration Aktionen Einzelheiten siehe AXIS 5570e-Benutzerhandbuch TN5250E (TCP/IP) TN5250E-Druck auf AS/400 (SCS über IP), auf Seite 83 IPDS-Druck über PPR/PPD auf AS/400 oder Mainframe, PPR/PPD (TCP/IP) auf Seite 85 Einzelheiten siehe AXIS 5570e-Benutzerhandbuch TN3270E (TCP/IP) Einzelheiten siehe AXIS 5570e-Benutzerhandbuch IPDS-Druck über PPR/PPD auf AS/400 oder Mainframe,...
Page 79: Ip-Adresse Zuweisen
IP-Adresse über DHCP, auf Seite 80) Automatische Zuweisung von IP-Adressen in Windows-Umgebungen (siehe Automatische Zuweisung der IP-Adresse über DHCP, auf Seite 80) Drucker mit AXIS AddPrinter installieren, auf Seite 88 Anmerkung Die IP-Adresse muss für jedes Gerät separat heruntergeladen werden. Kann nicht in Verbindung mit Routern verwendet werden.
Page 80 Hinweise: • Verwenden Sie einen Webbrowser mit aktivierter Unterstützung für JavaScript und Java. • Der AXIS 5570e unterstützt WINS (Windows Internet Name Service). Dieser Dienst wird empfohlen, wenn die IP-Adresse in Windows-Umgebungen über DHCP zugewiesen wird. • Wenn Sie in einem WINS-/DDNS-Netzwerk arbeiten, können Sie die Webseite des Printservers über den standardmäßigen Hostnamen aufrufen: Geben Sie in der Adresszeile den Standardnamen des Druckerser-...
Page 81 Informationen zur Durchführung der erforderlichen Schritte auf Ihrem System finden Sie in den System- handbüchern. Manuelle Zuweisung der IP-Adresse über ARP/Ping Um dem AXIS 5570e über arp/ping eine IP-Adresse zuzuweisen, richten Sie sich nach einem der folgenden Abschnitte: Windows Öffnen Sie die Eingabeaufforderung, und geben Sie die folgende Syntax ein:...
Page 82 No gestellt werden. Hinweise: • Der AXIS 5570e unterstützt WINS (Windows Internet Name Service). Dieser Dienst wird empfohlen, wenn die IP-Adresse in Windows-Umgebungen über DHCP zugewiesen wird. • Die Zuweisung der IP-Adresse über arp und ping ist nur innerhalb der ersten zehn Minuten nach dem Neustart des Printservers möglich.
Page 83 Drücken Sie F3. Konfiguration des AXIS 5570e Führen Sie folgende Schritte aus, um den AXIS 5570e mit Hilfe eines Webbrowsers für den TN5250E-Druck in der AS/400-Umgebung zu konfigurieren: Starten Sie einen Webbrowser, und geben Sie die IP-Adresse oder den Hostnamen des AXIS 5570e in die Adresszeile ein.
Page 84 Senden Sie einen Druckbefehl an diesen Drucker, um das ordnungsgemäße Funktionieren der Kommunikationsverbindung zu überprüfen. Drücken Sie die Taste „Test" des AXIS 5570e einmal, um eine Testseite auszudrucken. Stellen Sie sicher, dass der TN5250E-Status auf der Testseite entweder Idle, Actv oder LU-1 lautet.
Page 85 Um die Kommunikation mit dem TCP/IP-Netzwerk zu ermöglichen, müssen Sie dem AXIS 5570e-Printserver zuerst eine IP-Adresse zuweisen. Weitere Informationen finden Sie unter IP-Adresse zuweisen. Führen Sie folgende Schritte aus, um das AS/400-System oder den Mainframe und den AXIS 5570e für IPDS-Druck über PPR/PPD zu konfigurieren:...
Page 86 Konfiguration des AXIS 5570e Führen Sie folgende Schritte aus, um den AXIS 5570e mit Hilfe eines Webbrowsers für den IPDS-Druck auf AS/400 oder Mainframe über PPR/PPD zu konfigurieren: Starten Sie einen Webbrowser, und geben Sie die IP-Adresse oder den Hostnamen des AXIS 5570e in die Adresszeile ein.
Page 87 Schritt für Schritt durch die erforderlichen Konfigurationseinstellungen führt. Kommunikationsverbindung überprüfen (AS/400) Führen Sie folgende Schritte aus, um die Kommunikation mit dem AXIS 5570e zu überprüfen: Geben Sie in der AS/400-Befehlszeile den Befehl WRKCFGSTS *DEV AXISPR1 ein, und drücken Sie die Eingabetaste.
Page 88 Bevor Sie fortfahren, stellen Sie sicher, dass der Printserver korrekt an den Drucker, das Netzwerk und die Stromversorgung angeschlossen ist. Starten Sie AXIS AddPrinter. Klicken Sie auf Weiter. Der Assistent führt eine automatische Suche nach allen Axis-Netzwerkdruckern aus. Die Statusanzeige am unteren Bildschirmrand zeigt den Fortschritt der Suche an.
Page 89 AXIS 5570e - Installationsanleitung Drucker mit dem Windows Add Printer-Assistenten unter Windows Vista installieren Wählen Sie im Startmenü Systemsteuerung | Hardware und Sound. Klicken Sie auf Drucker hinzufügen, um den Add Printer-Assistenten zu starten. Klicken Sie auf Lokalen Drucker hinzufügen.
Page 90 Geben Sie einen Druckernamen ein, und geben Sie an, ob der Drucker als Standarddrucker festgelegt werden soll. Klicken Sie auf Weiter. Klicken Sie auf Testseite drucken, um die Installation zu überprüfen. Klicken Sie auf Fertig stellen. Damit ist die Installation erfolgreich abgeschlossen. AXIS 5570e Installationsanleitung...
Page 91 AXIS 5570e - Installationsanleitung Drucker unter Windows 2000 und Windows XP installieren Führen Sie folgende Schritte aus, um einen Netzwerkdrucker mit Hilfe des Standard-Windows-Verfahrens (TCP/IP über LPR) unter Windows 2000 oder Windows XP zu installieren. Windows XP: Wählen Sie Start | Drucker und Faxgeräte, und klicken Sie auf das Symbol „Drucker hinzufügen", um den Druckerinstallations-Assistenten zu starten.
Page 92 Drucker unter Windows 98, Windows Me und Windows NT installieren AXIS Print Monitor wird für den Netzwerkdruck unter Windows NT, Windows 98 und Windows Me empfohlen. Führen Sie folgende Schritte aus, um das Standard-Windows-Verfahren (TCP/IP über LPR) mit AXIS Print Monitor zu verwenden.
Page 93 11. Öffnen Sie die Registerkarte Details im Fenster Eigenschaften, und klicken Sie auf Anschluss hinzufügen. 12. Klicken Sie auf das Optionsfeld „Andere". Wählen Sie AXIS Port aus, und klicken Sie auf OK. 13. Wählen Sie das Protokoll LPR (TCP/IP) aus, und klicken Sie auf OK.
Page 94 Sie an, ob der Drucker für die gemeinsame Nutzung mit anderen freigegeben werden soll, und drucken Sie eine Testseite aus. Klicken Sie auf Fertig stellen. Sie können den Anschluss jetzt wie unten beschrieben konfigurieren. Damit ist der Axis-Druckeranschluss konfiguriert. Anschluss konfigurieren: Wählen Sie im Startmenü...
Page 95 Der AXIS 5570e unterstützt Novell Distributed Print Services (NDPS). Sie können NDPS über Pure IP (TCP/IP) oder über IPX/SPX verwenden. Stellen Sie vor der Installation des AXIS 5570e sicher, dass NDPS installiert ist und ein Broker auf Ihren NetWare-Dateiserver geladen wurde.
Page 96 01d7e1c2:00408c5ff6a6:400c wobei 400c, 401c und 402c die Anschlussnummern sind, die den Anschlüssen LPT1, LPT2, USB1 und COM1 entsprechen: 192.168.70.243 LPT1 AXIS5FF66A_P1 LPT2 AXIS5FF66A_P2 USB1 AXIS5FF66A_P2 COM1 AXIS5FF66A_P3 LPT1 400c LPT2 401c USB1 401c COM1 402c AXIS 5570e Installationsanleitung LPT1...
Page 97 Bestätigen Sie den Namen des Druckeragenten (dies ist standardmäßig der Name des neuen Druckers, den Sie gerade erstellen), und suchen Sie den NDPS-Manager, dem Sie den Namen zuweisen möchten. Wählen Sie AXIS Gateway-Konfiguration im Feld Gateway-Typ. 10. Klicken Sie auf OK.
Page 98 Wählen Sie einen Anschluss im Feld Printserver-Port: z. B. LPT1. Zulässige Werte für die Anschlussnummer sind USB1, LPT1, LPT2 und COM1. LPT1 AXIS5FF66A_P1 LPT2 AXIS5FF66A_P2 USB1 AXIS5FF66A_P2 COM1 AXIS5FF66A_P3 LPT1 400c LPT2 401c USB1 401c COM1 402c AXIS 5570e Installationsanleitung...
Page 99 Queue-Objekten benutzen. Installation des AXIS 5570e Führen Sie folgende Schritte aus, um den AXIS 5570e in der NetWare Pure IP-Umgebung zu installieren: Starten Sie die den Konfigurationsassistenten (Configuration Wizard) für die allgemeine Konfiguration. Sie erreichen den Assistenten über den User mode (Benutzermodus) der Weboberfläche des AXIS 5570e.
Page 100 Die folgende Übersicht erläutert die Vorteile und die Einschränkungen der beiden Queue-basierten Druckmethoden. Printserver-Modus Der AXIS 5570e meldet sich an einem Dateiserver an und fragt die Druckerwarteschlangen regelmäßig nach Druckaufträgen ab. In diesem Modus emuliert der AXIS 5570e einen NetWare-Printserver, der eine Workstation mit PSERVER ist.
Page 101 Um die Kommunikation mit dem TCP/IP-Netzwerk zu ermöglichen, müssen Sie dem AXIS 5570e-Printserver zuerst eine IP-Adresse zuweisen. Weitere Informationen finden Sie unter IP-Adresse zuweisen. Dieses Kapitel beschreibt die Einrichtung des AXIS 5570e für das Drucken auf Macintosh-Computern mit Mac OS X. Wählen Sie im Ordner Anwendungen | Hilfsprogramme das Print Center.
Page 102 Seite 102 AXIS 5570e Installationsanleitung Mac OS 9.1 oder älter Die Grundkonfiguration in AppleTalk erfolgt einfach durch Öffnen des Fensters „Auswahl" und die anschließende Wahl eines Druckers. Weitere Informationen finden Sie im AXIS 5570e-Benutzerhandbuch.
Page 103 AXIS 5570e - Installationsanleitung Seite 103 Einrichtung für UNIX Die folgenden Druckhilfsprogramme werden für eine lpd-Druckerkonfiguration empfohlen: Als Druckhilfsprogramm wird SMIT empfohlen. Es verfügt über eine integrierte Liste mit Druckertreibern, kann jedoch keine Drucker erkennen. Vorgehensweise: Geben Sie in einem Terminalfenster den Befehl smit ein. Klicken Sie anschließend auf „Print Spooling".
Page 104 5570e-Benutzerhandbuch. Verwaltung des Printservers über die integrierten Webseiten Führen Sie folgende Schritte aus, um die internen Webseiten des AXIS 5570e zu öffnen: Geben Sie in der Adresszeile des Webbrowsers die IP-Adresse (oder den Hostnamen) des Printservers ein. Drücken Sie die Eingabetaste. Die Seite Printer Overview wird angezeigt. Klicken Sie auf Admin, um die Webseiten für die Verwaltung aufzurufen.
Page 105 AXIS 5570e - Installationsanleitung Unter Umständen werden Sie zur Eingabe eines Kennworts aufgefordert. Der Standard-Benutzername lautet root, das Standardkennwort ist pass. Hinweise:. • Es wird dringend empfohlen, das Standardkennwort zu ändern, um unberechtigte Zugriffe auf die Konfigurationssei- ten des Printservers zu verhindern. Dies erfolgt im Feld Root Password auf der Registerkarte Admin | General Set- tings | General.
Page 106 AXIS 5570e erfordert AXIS ThinWizard 3.04 und höher. AXIS ThinWizard installieren AXIS ThinWizard 3.0 und höher ist mit Windows 2000, XP und Vista kompatibel und kann kostenlos von www.axis.com heruntergeladen werden. Installieren Sie AXIS ThinWizard auf einem dafür vorgesehenen Computer in Ihrem Netzwerk.
Page 107 Beim Abruf der werkseitigen Voreinstellungen mit der Taste „Test" werden sämtliche Parameter auf ihre Stan- dardwerte gesetzt. Installierte Zertifikate und Schlüssel werden beim Abruf der werkseitigen Voreinstellungen nicht angetastet. Weitere Informationen zur Taste „Test” finden Sie im AXIS 5570e-Benutzerhandbuch. Seite 107...
Page 108 ADPTADR Host-MAC-Adresse MAXCTL Lokaler SSAP-Wert QCHRID Systemsprache Code page Host-IP-Adresse QCHRID Systemsprache Code page QCHRID Systemsprache Code page Port TCP Port-Nummer Informationsfeld Host Mac-Adresse Lokaler Knoten-ID LU-Nummer Systemsprache Hostname Systemsprache Systemsprache TCP Port-Nummer AXIS 5570e Installationsanleitung Mein Printservermodell: Mein Printservermodell:...
Page 109: Panoramica Sul Prodotto
Web www.axis.com. Servizi di assistenza Per ottenere assistenza tecnica, rivolgersi al rivenditore Axis. Se il rivenditore non è in grado di risolvere il problema, inoltrerà le richieste dell'utente agli appositi centri specializzati. Sul sito Web www.axis.com sono disponibili manuali online, assistenza tecnica, aggiornamenti del software, programmi...
Page 110: Controllo Dell'hardware
Cavo USB Supporto e fermo adesivi Documentazione cartacea Sommario del modello del prodotto I modelli AXIS 5570e sono disponibili in due versioni: IPDS SNA e TCP/IP. Nella tabella seguente è riportata la funzionalità specifica di ciascuna versione. AXIS 5570e Supporto IPDS...
Page 111: Pulsante Test
Porte della stampante Il modello AXIS 5570e è dotato di una porta USB di tipo USB 1.1 e 2.0 utilizzabile sia a bassa che a massima velocità e di una porta parallela ad alta velocità conforme allo standard IEEE 1284.
Page 112 CD AXIS Network Product Il CD AXIS Network Product dispone di un catalogo elettronico di facile utilizzo, che comprende il software Axis, il firmware, la documentazione per l'utente e altre risorse. Tutti i documenti presenti sul CD sono in formato PDF.
Page 113: Panoramica Sull'installazione
Nella pagina viene indicato l’indirizzo IP assegnato del server di stampa. Montaggio del dispositivo AXIS 5570e Utilizzando il supporto e il fermo forniti nella confezione, è possibile montare il dispositivo AXIS 5570e in diversi modi, ad esempio sul retro della stampante o su una parete. Fermo adesivo...
Page 114: Impostazione E Configurazione
PPR/PPD (TCP/IP) pagina 121 TCP/IP e IPX/SPX Configurazione per NetWare, alla pagina 131 TCP/IP, Configurazione per Windows, alla pagina 124 NetBIOS/NetBEUI TCP/IP, AppleTalk Configurazione per Macintosh, alla pagina 137 TCP/IP Configurazione per UNIX, alla pagina 139 Guida all'installazione di AXIS 5570e...
Page 115: Assegnazione Di Un Indirizzo Ip
IP mediante DHCP, alla pagina 116 Assegnazione automatica di indirizzi IP in ambienti Windows. Vedere Assegnazione automatica di un indirizzo IP mediante DHCP, alla pagina Installazione di stampanti mediante AXIS AddPrinter, alla pagina 124 Commento Richiede il download individuale dell'indirizzo IP per ciascuna periferica.
Page 116 È possibile utilizzare i parametri DHCP, RARP e BOOTP per impostare l'indirizzo IP in UNIX. Per ulteriori dettagli, vedere il Manuale per l'utente di AXIS 5570e. • Per le istruzioni sull'installazione in un ambiente NetBIOS/NetBEUI, vedere il Manuale per l'utente di AXIS 5570e disponibile sul sito Web www.axis.com. Assegnazione automatica di un indirizzo IP mediante AXIS AddPrinter La procedura guidata AXIS AddPrinter è...
Page 117 Guida all'installazione di AXIS 5570e Assegnazione manuale di un indirizzo IP Per stabilire la comunicazione con la rete TCP/IP, è necessario assegnare un indirizzo IP al server di stampa AXIS 5570e. Scegliere il metodo appropriato a seconda della rete utilizzata: •...
Page 118 Pagina 118 Note • Il dispositivo AXIS 5570e supporta WINS (Windows Internet Name Service), consigliato per l'impostazione dell'indi- rizzo IP mediante DHCP in ambienti Windows. • L’impostazione dell’indirizzo IP con arp e ping è possibile solo durante i primi dieci minuti dal riavvio del server di stampa.
Page 119 Prima di stabilire la comunicazione con la rete TCP/IP, è necessario assegnare un indirizzo IP al server di stampa AXIS 5570e. Vedere la sezione Assegnazione di un indirizzo IP. Se si desidera configurare il sistema AS/400 e il dispositivo AXIS 5570e per la stampa TN5250E, attenersi alle seguenti istruzioni:...
Page 120 Inviare una stampa a tale periferica per verificare l'integrità del collegamento per comunicazioni. Per stampare una pagina di prova, premere il pulsante Test del dispositivo AXIS 5570e. Verificare che lo stato TN5250E sia indicato nella pagina di prova come Idle, Actv o LU-1.
Page 121 • Alcuni modelli del dispositivo AXIS 5570e non sono disponibili con IPDS. Vedere la sezione Sommario del modello del pro- dotto. Prima di stabilire la comunicazione con la rete TCP/IP, è necessario assegnare un indirizzo IP al server di stampa AXIS 5570e.
Page 122 5570e sul sito Web www.axis.com Configurazione del dispositivo AXIS 5570e Seguire le istruzioni riportate di seguito per configurare il dispositivo AXIS 5570e per IPDS mainframe o AS/400 su stampa PPR/PPD tramite un browser Web standard. Avviare un browser Web e immettere l'indirizzo IP o il nome host del dispositivo AXIS 5570e nel campo Indirizzo.
Page 123 Verifica del collegamento per comunicazioni (AS/400) Seguire le istruzioni riportate di seguito per verificare le comunicazioni con il dispositivo AXIS 5570e. Digitare WRKCFGSTS *DEV AXISPR1 nella riga di comando di AS/400 e premere Invio. Viene visualizzata la periferica di stampa creata in precedenza.
Page 124 Pagina 124 Configurazione per Windows Per stabilire la comunicazione con la rete TCP/IP, è necessario assegnare un indirizzo IP al server di stampa AXIS 5570e. Vedere Assegnazione di un indirizzo IP. Installazione di stampanti mediante AXIS AddPrinter Il software AXIS AddPrinter è disponibile nel sito Web www.axis.com. Una volta completata la procedura guidata, è...
Page 125 Guida all'installazione di AXIS 5570e guidata stampante Selezionare Start | Pannello di controllo | Hardware e suoni. Fare clic su Aggiungi stampante per avviare l'Installazione guidata stampante. Fare clic su Aggiungi stampante locale. Fare clic su Crea una nuova porta. Nell'elenco a discesa, selezionare Porta TCP/IP standard. Fare clic su Avanti.
Page 126 Fornire un nome di stampante e scegliere se si desidera impostarla come predefinita. Fare clic su Avanti. Fare clic su Stampa pagina di prova per verificare l'installazione. Fare clic su Fine. A questo punto l'installazione è stata completata. Guida all'installazione di AXIS 5570e...
Page 127 Guida all'installazione di AXIS 5570e Installazione di stampanti in Windows 2000 e Windows XP Se si desidera utilizzare il metodo standard di Windows (TCP/IP su LPR) per aggiungere una stampante di rete in Windows 2000/ Windows XP, attenersi alle istruzioni riportate di seguito.
Page 128 Installazione di stampanti in Windows 98, Windows Me e Windows NT AXIS Print Monitor è lo strumento consigliato per la stampa di rete in Windows NT, Windows 98 e Windows Me. Per utilizzare il metodo standard di Windows (TCP/IP su LPR) con AXIS Print Monitor, attenersi alle istruzioni riportate di seguito.
Page 129 15. La porta TCP/IP viene aggiunta automaticamente all’elenco di porte disponibili. Fare clic su Applica e quindi su 16. È ora possibile configurare la porta come descritto di seguito. La porta della stampante Axis è stata installata. Configurare la porta: Selezionare Impostazioni | Stampanti dal menu Start ed evidenziare la stampante che si desidera configurare.
Page 130 Scegliere se si desidera condividere la stampante e stampare una pagina di prova. Fare clic su Fine. È ora possibile configurare la porta come descritto di seguito. La porta della stampante Axis è stata installata. Configurare la porta: Selezionare Impostazioni | Stampanti dal menu Start ed evidenziare la stampante che si desidera configurare.
Page 131 Il dispositivo AXIS 5570e supporta Novell Distributed Print Services (NDPS). È possibile eseguire NDPS in ambiente Pure IP (TCP/IP) o IPX/SPX. Prima di installare il dispositivo AXIS 5570e, assicurarsi che NDPS sia installato e che sul server dei file NetWare sia caricato un Broker.
Page 132 400c, 401c e 402c sono i numeri di socket che corrispondono alle porte fisiche LPT1, LPT2, USB1 e COM1: 13. Se la stampante non si trova nell'elenco visualizzato, fare clic su Manually specify the print server e quindi: - Immettere il <numero della rete esterna IPX> nel campo Network.
Page 133 Confermare il nome dell'agente stampante (il valore predefinito corrisponde al nome della nuova stampante che si sta creando) e sfogliare per selezionare il manager NDPS al quale si desidera assegnarlo. Selezionare AXIS Gateway Configuration nel campo Gateway Type. 10. Fare clic su OK.
Page 134 400c, 401c e 402c sono i numeri di socket che corrispondono alle porte fisiche LPT1, LPT2, USB1 e COM1: Se la stampante non si trova nell'elenco visualizzato, fare clic su Manually specify the print server e immettere il <numero della rete esterna IPX> nel campo Network.
Page 135 Stampa basata su coda su IP I server di stampa Axis con versioni del software 6.0 o successive consentono agli utenti di stampare in un ambiente Pure IP utilizzando il tradizionale tipo di stampa basato su coda (che in genere viene utilizzato il protocollo di trasporto IPX).
Page 136 Modalità server di stampa Il dispositivo AXIS 5570e accede a uno o più server dei file ed esegue ripetutamente il polling delle code di stampa per i lavori di stampa. In questo modo, AXIS 5570e emula un server di stampa NetWare, che è un PSERVER in esecuzione su una workstation.
Page 137 Bonjour. Mac OS X 51 mediante AppleTalk Per stabilire la comunicazione con la rete TCP/IP, è necessario assegnare un indirizzo IP al server di stampa AXIS 5570e. Vedere la sezione Assegnazione di un indirizzo IP. In questa sezione viene descritta la configurazione del dispositivo AXIS 5570e per la stampa in ambiente Macintosh (Mac OS X).
Page 138 Guida all'installazione di AXIS 5570e Mac OS 9.1 o versioni precedenti La configurazione di base su AppleTalk può essere eseguita visualizzando la finestra Scelta Risorse e selezionando una stampante. Per istruzioni più dettagliate, consultare il Manuale per l'utente di AXIS 5570e.
Page 139 Guida all'installazione di AXIS 5570e Pagina 139 Configurazione per UNIX I seguenti strumenti di stampa sono consigliati per la configurazione della stampante lpd: Lo strumento di stampa consigliato è SMIT. Questo programma contiene un elenco di driver di stampante integrati, ma non dispone della funzionalità...
Page 140 Pagina 140 Guida all'installazione di AXIS 5570e SuSE Lo strumento di stampa raccomandato è YaST2. Tale strumento contiene un elenco di driver di stampante e dispone della funzionalità di rilevamento stampante. Istruzioni: Per avviare lo strumento Printer Configuration, selezionare quanto segue dal desktop:...
Page 141: Gestione E Configurazione Del Server Di Stampa
Gestione del server di stampa mediante le pagine Web incorporate Attenersi alle istruzioni riportate di seguito per accedere alle pagine Web incorporate del dispositivo AXIS 5570e. Immettere l’indirizzo IP (o il nome host) del server di stampa nel campo Indirizzo del browser Web. Premere Invio.
Page 142 View| TCP/IP e impostare il parametro HTTPS Enabled su Yes. Questa operazione può essere svolta solo se è stato caricato un certificato valido. In caso contrario, selezionare Admin | Security Settings e fare clic su Create. Guida all'installazione di AXIS 5570e root pass...
Page 143: Gestione Del Server Di Stampa Mediante Axis Thinwizard
AXIS ThinWizard consente di gestire e aggiornare più prodotti Axis. È possibile individuare, installare, controllare, configurare e aggiornare i server di stampa Axis in remoto in una rete TCP/IP utilizzando un browser Web standard. AXIS 5570e richiede AXIS ThinWizard 3.04 e versioni successive.
Page 144: Stampa Di Una Pagina Di Prova
I certificati e le chiavi installati non vengono modificati dal ripristino delle impostazioni predefinite. Per ulteriori informazioni sul pulsante Test, vedere il Manuale per l'utente di AXIS 5570e. Guida all'installazione di AXIS 5570e...
Page 145 Guida all'installazione di AXIS 5570e Lista di controllo dei parametri dell'AS/400 e del mainframe Questa tabella contiene un riepilogo dei parametri del sistema AS/400 e del mainframe. Nella colonna "Modello del server di stampa", è possibile inserire i valori di configurazione univoci del server di stampa per poterli utilizzare come riferimenti futuri.
Page 147 Servicios de asistencia técnica En caso de necesitar asistencia técnica, póngase en contacto con su proveedor de Axis. Si sus preguntas no pueden tener una respuesta inmediata, el proveedor de Axis remitirá sus consultas a través de los canales adecuados para asegurarle una respuesta rápida.
Page 148: Inventario De Hardware
Compatibilidad SNA Compatibilidad de la copiadora digital Nota: Es posible que las dos versiones no estén disponibles en todos los países en los que trabaja Axis. Póngase en contacto con su distribuidor / proveedor local para obtener información. Notas AXIS 5570e Modelo PS-H, específico del país...
Page 149: Conector De Red
Número de serie Puertos de impresora El AXIS 5570e está equipado con un puerto USB que es apto para USB 1.1 y 2.0 de alta y baja velocidad y un puerto paralelo de alta velocidad compatible con IEEE 1284. Botón de prueba El botón de prueba se utiliza para...
Page 150: Axis Network Product Cd
Administración segura Puede asignar una contraseña para restringir el acceso de conexión al sistema y a la impresora, inhabilitar protocolos y forzar un modo seguro mediante https. Para más detalles, consulte el Manual del usuario de AXIS 5570e en www.axis.com.
Page 151: Conexión Del Hardware
Para poner en funcionamiento el servidor de impresión en su red, ejecute las instrucciones siguientes: • Conecte el AXIS 5570e a la red y a la impresora tal como se describe en la sección Conexión del hardware. • Vaya a la sección Configuración para determinar cuáles son los procedimientos de configuración apropiados para su entorno de red •...
Page 152: Asignación De Una Dirección Ip
TCP/IP e IPX/SPX Configuración para NetWare, en la página 168 TCP/IP, Configuración para Windows, en la página 162 NetBIOS/NetBEUI TCP/IP, AppleTalk Configuración para Macintosh, en la página 174 TCP/IP Configuración para UNIX, en la página 175 Guía de instalación de AXIS 5570e...
Page 153: Asignación Automática De Dirección Ip
Asignación automática de direcciones IP en entornos Windows. Consulte la Asignación automática de dirección IP (mediante DHCP), en la página 153 Instalación de impresoras mediante AXIS AddPrinter, en la página 162 Comentario Requiere la descarga individual de la dirección IP para cada dispositivo. No se puede utilizar mediante routers.
Page 154 Use un navegador de Web con JavaScript y Java habilitados. • El AXIS 5570e es compatible con WINS (Servicio de nombres de Internet de Windows), que se recomienda si se va a definir la dirección IP mediante DHCP en entornos Windows.
Page 155 Configuración manual de la dirección IP con ARP/Ping Consulte la sección adecuada más adelante para asignar una dirección IP a su AXIS 5570e con arp/ping: Windows Abra una línea de comando y escriba el comando siguiente: Comando arp -s <dirección de Internet>...
Page 156 Página 156 Notas: • El AXIS 5570e es compatible con WINS (Servicio de nombres de Internet de Windows), que se recomienda si se va a definir la dirección IP mediante DHCP en entornos Windows. • La configuración de la dirección IP con arp y ping sólo es posible durante los primeros diez minutos después de re-encender el servidor de impresión.
Page 157 Siga las instrucciones siguientes para configurar el AXIS 5570e para la impresión mediante TN5250E utilizando un navegador de Web: Inicie un navegador de Web y escriba la dirección IP o el nombre de host del AXIS 5570e en el campo Dirección/Ubicación. Pulse Intro. Aparecerán las páginas Web internas del AXIS 5570e.
Page 158 TN5250E aparece definido en la página de prueba como Idle, Actv o LU-1. Nota: Si la configuración no tiene éxito, consulte la sección de localización de fallos en el Manual del usuario de AXIS 5570e, en www.axis.com Para más información sobre las herramientas de administración y configuración disponibles, consulte la sección Administración y configuración del servidor de impresión.
Page 159 5001 para la impresión IPDS. Introduzca un número FGID en la línea Font Identifier (FONT), por ejemplo, 11 (Courier). Introduzca el valor de Remote location (RMTLOCNAME). Utilice la dirección IP del AXIS 5570e. Para crear la descripción del dispositivo de impresión, pulse Intro.
Page 160 Siga las instrucciones siguientes para configurar el AXIS 5570e para AS/400 o IPDS en Mainframe mediante impresión PPR/PPD utilizando un navegador de Web estándar: Inicie un navegador de Web y escriba la dirección IP o el nombre de host del AXIS 5570e en el campo de ubicación. Pulse Intro.
Page 161 AS/400 y el AXIS 5570e. Nota: Si la configuración no tiene éxito, consulte la sección de localización de fallos en el Manual del usuario de AXIS 5570e, en www.axis.com Para más información sobre las herramientas de administración y configuración disponibles, consulte la sección Administración y configuración del servidor de impresión.
Page 162 Si su servidor de impresión no aparece en la lista o desea utilizar el asistente para cambiar entre dirección IP estática o dinámica, consulte los archivos de ayuda online de AXIS AddPrinter o el Manual del usuario de AXIS 5570e, disponible en www.axis.com.
Page 163 Guía de instalación de AXIS 5570e Instalación de impresoras en Windows Vista mediante el Asistente para agregar impresoras de Windows Vaya a Inicio | Panel de control | Hardware y sonido. Haga click en Agregar impresora para iniciar el Asistente para agregar impresoras.
Page 164 Haga click en Siguiente. Windows 2000: Vaya a Inicio | Configuración | Impresoras, y haga click en el icono Agregar impresora para iniciar el Asistente para agregar impresoras. Haga click en Siguiente. Guía de instalación de AXIS 5570e...
Page 165 Guía de instalación de AXIS 5570e Seleccione Impresora local conectada a este ordenador. Compruebe que la casilla de verificación Detectar e instalar mi impresora Plug and Play automáticamente no esté seleccionada. Haga click en Siguiente. Haga click en el botón de opción Crear un puerto nuevo y seleccione Puerto TCP/IP estándar de la lista.
Page 166 El Monitor de Impresión de AXIS debe estar instalado en todos los clientes de impresión. Para Windows 98/Me: Instale el Monitor de Impresión AXIS en todas las estaciones de trabajo que imprimirán a través del servidor de impresión Axis. El Monitor de Impresión AXIS PrintMonitor está disponible de forma gratuita en www.axis.com A continuación, inicie el Asistente para agregar impresoras de Windows: seleccione Configuración |...
Page 167 Esto le garantiza el último software del controlador. Para Windows NT 4 Instale el Monitor de Impresión AXIS en todas las estaciones de trabajo que imprimirán a través del servidor de impresión Axis.
Page 168 Instalación del AXIS 5570e en un entorno NDPS Una vez asignada una dirección IP al AXIS 5570e como se ha descrito en la página 152, ya puede instalar el AXIS 5570e para la impresión NDPS. Puede elegir entre instalar las impresoras conectadas como impresoras públicas o de acceso controlado.
Page 169 400c, 401c, y 402c son los números de zócalos correspondientes a los puertos físicos LPT1, LPT2, USB1 y COM1: 13. Si la impresora no es visualizada en la lista de impresión, haga click en Manually specify the print server y seguidamente: - Escriba el <Número de red externa de IPX>...
Page 170 Confirme el nombre del Agente de impresora (por defecto es el nombre de la impresora nueva que está creando) y busque para seleccionar el Administrador NDPS al que desea asignarlo Seleccione AXIS Gateway Configuration en el campo Gateway Type. 10. Haga click en Aceptar.
Page 171 Sólo los puertos con una impresora conectada aparecen en esta ventana. Si la impresora no está en la lista de impresión visualizada, haga click en Manually specify the print server y haga click en la dirección IP del servidor de impresión en el campo IP Address.
Page 172 Impresión básica basada en cola de espera mediante IP Los servidores de impresión de Axis con versión de software 6.0 o ulterior permiten que los usuarios impriman un entorno Pure IP utilizando una impresión tradicional basada en cola de espera (que generalmente utiliza el protocolo de transporte IPX).
Page 173 Modo de servidor de impresión El AXIS 5570e se conecta a uno o varios servidores de archivos y sondea repetidamente las colas de espera para ver si tienen trabajos de impresión. Así, el AXIS 5570e emula un servidor de impresión NetWare que es una estación de trabajo que ejecuta PSERVER.
Page 174 Bonjour. Mac OS X con AppleTalk Para establecer la comunicación con la red TCP/IP, debe asignar una dirección IP al servidor de impresión AXIS 5570e. Consulte la sección Asignación de una dirección IP.
Page 175 Guía de instalación de AXIS 5570e Página 175 Configuración para UNIX Las siguientes herramientas de impresión se recomiendan para la configuración de impresora lpd: SMIT es la herramienta de impresión recomendada. Contiene una lista de controladores de impresoras integradas, pero no tiene funcionalidad de detección de impresora. Instrucciones: Escriba el comando smit en una ventana de terminal y a continuación haga click en Tratamiento de cola de...
Page 176: Administración Y Configuración Del Servidor De Impresión
AppleTalk Macintosh Nota: Consulte el Manual de Usuario de AXIS 5570e para obtener una descripción completa de la configuración compatible y de las herramientas de administración. Administración del servidor de impresión con páginas Web integradas Siga las instrucciones siguientes para acceder a las páginas Web integradas de su AXIS 5570e: Escriba la dirección IP (o el nombre de host) del servidor en el campo de Ubicación/ Dirección de su navegador...
Page 177: Administración De Servidor De Impresión Con Axis Thinwizard
Asistente de instalación. Durante la instalación, se le solicitará que escriba un id de usuario y una contraseña. Estos se usarán al iniciar la sesión de AXIS ThinWizard, tome nota de los mismos. Página 177...
Page 178 Escriba la dirección IP (o el nombre de host) del ordenador donde instaló AXIS ThinWizard. Escriba el id del usuario y la contraseña, indicados durante la instalación de AXIS ThinWizard (ver más arriba) y haga click en el botón Iniciar sesión.
Page 179 Todos los parámetros son restablecidos a sus valores por defecto al efectuar una reconfiguración a los valores iniciales con el botón de prueba. Los certificados y llaves instalados no quedan afectados por una reconfiguración a los valores iniciales. Consulte el Manual del Usuario de AXIS 5570e para obtener más información sobre el botón de prueba. Página 179...
Page 180 ID de nodo local Número de LU Idioma del sistema Nombre de host Idioma del sistema Idioma del sistema Número de puerto TCP Guía de instalación de AXIS 5570e Mi modelo de servidor de impresión: Mi modelo de servidor de impresión:...
