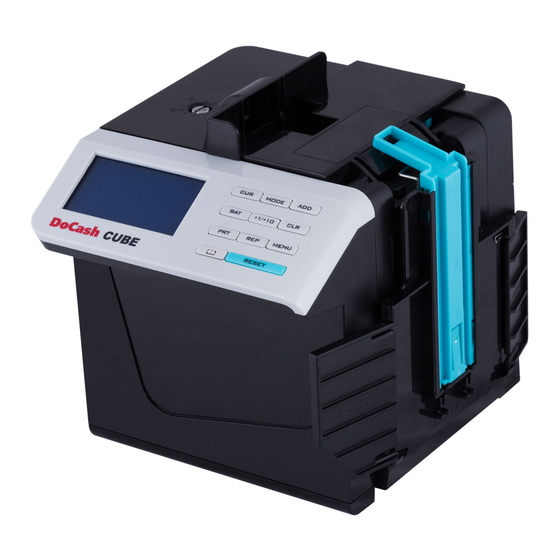

DoCash Cube User Manual

Automatic detector/currency counter
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Automatic detector/currency counter
Автоматический детектор/счетчик номиналов
DoCash Cube
User manual
Руководство по эксплуатации
ENGLISH
РУССКИЙ

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Cube and is the answer not in the manual?

Questions and answers

Related Manuals for DoCash Cube

Summary of Contents for DoCash Cube

  • Page 1 Automatic detector/currency counter Автоматический детектор/счетчик номиналов DoCash Cube ENGLISH РУССКИЙ User manual Руководство по эксплуатации...

  • Page 2: Table Of Contents

    Table of contents Safety Precautions Characteristics Interfaces Preparations Using the machine Functions Setting function menu Troubleshooting Download software Daily maintenance Transport and storage Complete set Warranty Technical features DoCash Cube www.docash.de...

  • Page 3: Safety Precautions

     Never push objects of any kind into the unit through case slots, since they may touch dangerous voltage points or shortcut parts, resulting in a risk of fire or electric shock. DoCash Cube www.docash.de...
  • Page 4  When unplugging the power plug, do not pull it by the cord but rather grip the plug and pull it out, not following those instruction may result in electric shock, fire or damage to the unit. DoCash Cube www.docash.de...
  • Page 5 Thank you for choosing DoCash equipment. DoCash is a wide range of special cash handling equipment for retail trade and financial organizations. DoCash is a brand for simple and reliable banknote and coin counters, universal and automatic currency detectors, vacuum packaging machines, shredders, etc.

  • Page 6: Characteristics

    Configurable USB interface, printer interface, external display interface.  Easy access to banknote transport path for better maintenance and jam removing.  Optional built-in rechargeable battery.  Battery works up to 150 minutes after full charged.  Compact & portable. DoCash Cube www.docash.de...

  • Page 7: Interfaces

    3. Interfaces Control panel LCD display screen Adjusting screw Banknote pressing wheel Banknote feeding wheel Main body Hopper Hopper guide Front housing Banknote pressing frame Stacker Banknote receiving adjustable plate DoCash Cube www.docash.de...
  • Page 8 13. Printer interface 14. Power socket 15. External display interface 16. Underprop foot 17. USB interface 18. Micro-SD card socket 19. Handle DoCash Cube www.docash.de...
  • Page 9 Press this key to set the batch function. Use this key to increase the batch number by 1 or Clear count memory. Press and hold this key to print the counting result report. Press this key to view the counting result report. DoCash Cube www.docash.de...

  • Page 10: Preparations

    "RESET" once to stop counting, Press again to continue. 12. LCD-display Display counting result or error message. 4. Preparations 4.1 Open the stacker subassembly CAUTION Pull the pressing frame up by the rings and fixate it inside the machine’s frame. DoCash Cube www.docash.de...
  • Page 11 When detecting the US Dollar, set the hopper guide to the minimum position. When detecting other currency types, set the hopper guide to a suitable position based on the width of the banknotes. Decreasing width Increasing width DoCash Cube www.docash.de...
  • Page 12 -The AC/DC power adapter: convenient for indoor use -The battery: convenient for portable use Install the battery When the counter connects to the external power supply, it will be charged automatically. CAUTION Operate following the direction of arrow. DoCash Cube www.docash.de...

  • Page 13: Using The Machine

    ” for 2 seconds, the machine will perform a self- test (see Figure 4-1). If the self-test is successful, the machine will enter into ready state (see Figure 4-2), if some error messages are displayed, please deal with them according to the Troubleshooting in the manual. DoCash Cube www.docash.de...
  • Page 14 Then set the hopper guide to the minimum position, and put the banknotes on the hopper flatly, the counter will start counting. (See Figure 4- 4,Figure 4-5). Figure 4-3 Figure4-4 DoCash Cube www.docash.de...
  • Page 15 (see Figure 4-7).Remove the counterfeit banknote, press "RESET" key, the machine will continue counting. Top note Figure 4-7 CAUTION When an error is found, and causes the machine to stop automatically, please re-count these banknotes. DoCash Cube www.docash.de...

  • Page 16: Functions

    Manual mode, “M” will be displayed at the same place, press “RESET” key first, then the counter will detect the notes. PCS: PCS: VAL: VAL: ––– ––– Automatic mode Manual mode DoCash Cube www.docash.de...
  • Page 17 LCD, the machine will only count the total pieces without detections. After the banknote counting is finished, the number displayed on the LCD is the total pieces that have been counted. Only double note detection is active in this mode. DoCash Cube www.docash.de...
  • Page 18 If the printer is connected to the machine, press and hold “PRT” key, “Print…” will be displayed on the LCD (Shown in the following figure) and the report will be printed. After printing finished, it will return to ready state. DoCash Cube www.docash.de...
  • Page 19 1 or 10 according to desire. The batch number can be selected in the range of 1~200. After setting the batch number, Put the banknotes on the hopper and the machine will count automatically, while reach the batch number, the machine will stop automatically. DoCash Cube www.docash.de...

  • Page 20: Setting Function Menu

    Press “CUR” key to switch the value that need modify，click “ADD” key (+) and “MODE” key (-) to change the parameter of time. Press “MENU” key to save the change and exit setting function menu automatically. DoCash Cube www.docash.de...

  • Page 21: Troubleshooting

    PassC counting sensor PassD counting sensor Upper IRA sensor Remove the banknote and clear away the dusts Upper IRB sensor Upper IRC sensor Upper IRD sensor Lower IRE sensor Lower IRF sensor Lower IRG sensor Lower IRH sensor DoCash Cube www.docash.de...
  • Page 22 8.2 Detective error message display and solutions If the following error message is displayed on the LCD during the course of counting, you can deal with them as per the following solutions after the machine is stopped. DoCash Cube www.docash.de...
  • Page 23 Counterfeit or suspicious banknote, remove it Paper error and press "RESET" to continue counting. Spectrum error Holograph error Denomination different Banknote tilt, press "RESET" to continue counting. If it occurs frequently, adjust the Slant notes adjusting screw toward the counter-clockwise direction. DoCash Cube www.docash.de...
  • Page 24 When the machine can’t count the banknotes smoothly or displays "Slant notes" frequently, turn the screw counter- clockwise to make the clearance larger.  When the machine displays "Double notes" or "Chained notes" error frequently, turn the screw clockwise to make the clearance smaller. DoCash Cube www.docash.de...
  • Page 25 When the machine displays a self-test error or detective error message, usually it is because the sensor is blocked by banknotes or dusts. Press the handle up to open the banknote transport path, then remove the banknote and clear away the dusts (see the figure below). DoCash Cube www.docash.de...

  • Page 26: Download Software

    " key turn off. 9.2 Download software by USB When you download software for the first time, please install (PL- 2303) driver first on PC according to the installation cue, it needn’t be installed again for the later use. DoCash Cube www.docash.de...
  • Page 27 “Multi-target Programmer.exe” and PC will display the following interface. Click "Load File" to select the ".EUP" file that you want to download. Select the "Main Board" and click "Update Soft" button, the software will be downloaded automatically. DoCash Cube www.docash.de...

  • Page 28: Daily Maintenance

    Keep the surface of sensors away from sharp and hard articles to avoid damage. Don’t attempt to disassemble the counter at will. Don’t use any chemicals to clean this machine. DoCash Cube www.docash.de...

  • Page 29: Transport And Storage

    When transporting the permissible temperature is from –30°С to +50°С. Storage of the counter is allowed at temperature from +1°С to +40°С and relative humidity of up to 80 % (at 25°С), noncondensing. 12. Complete set DoCash Cube includes: Currency counter Power adapter User Manual Brush...

  • Page 30: Technical Features

    250 notes per minute Weight 1.80kg (Without battery) If the machine has some faults that you can’t solve, please contact the Technical Support Dept of our company or our agent for services. Products subject to change without further notice. DoCash Cube www.docash.de...
  • Page 31 DISCLAMER Gamma-Center Company (hereinafter also referred to as the Company) makes all reasonable provisions for correspondence of the contents of this document to the actual version of the equipment and/or software of such equipment described. Nonetheless, the description can differ from the real configuration and/or version, as constant improvement and alteration of the equipment and/or software of such equipment is possible to be carried out by the manufacturers.
  • Page 33 Устранение неисправностей Обновление ПО Ежедневное обслуживание Транспортировка и хранение Комплектация Гарантийные обязательства Технические характеристики Настоящее Руководство пользователя содержит блок с Гарантийным талоном и условиями предоставления гарантии. Сохраняйте настоящее Руководство как минимум в течение всего срока гарантийной службы машины. DoCash Cube www.docash.ru...

  • Page 34: Инструкции По Безопасности

    И з б е г а й т е п о в р е жд е н и я к а б е л я переменного/постоянного тока. Не размещайте тяжелые предметы на кабеле. Не рекомендуется перегружать систему электроснабжения при использовании машины. DoCash Cube www.docash.ru...
  • Page 35 хорошо вентилируемом помещении при температуре -5～35 .  Если батарея не используется в течение долгого времени, пожалуйста, извлеките ее из машины. Батарею необходимо перезаряжать каждые 6 месяцев.  Если устройство разрядится, для полной зарядки потребуется 15 часов. DoCash Cube www.docash.ru...
  • Page 36 вакуумные и безвакуумные упаковщики банкнот и другое оборудование. Более подробную информацию о всем спектре оборудования DoCash Вы найдете на сайте www.docash.ru Назначение счетчика банкнот DoCash Cube прост в управлении и ремонте, надежен и подходит для использования в банковских и торговых учреждениях. Многофункциональность...

  • Page 37: Особенности Счетчика

    интерфейс принтера, интерфейс внешнего дисплея.  Легкий доступ к тракту машины для лучшего обслуживания и устранения замятий.  Встроенная аккумуляторная батарея (опционально).  После полной зарядки батарея способна работать до 150 минут.  Компактный и портативный корпус. DoCash Cube www.docash.ru...

  • Page 38: Интерфейсы

    3. Интерфейсы Панель управления ЖК-дисплей Винт регулировки зазора подачи Прижимной ролик для банкнот Подающие ролики для банкнот Корпус Загрузочный карман Направляющая загрузочного кармана Передняя крышка Прижимная рамка для банкнот Накопитель Регулируемая направляющая для приема банкнот DoCash Cube www.docash.ru...
  • Page 39 13. Интерфейс принтера 14. Разъем питания 15. Интерфейс внешнего дисплея 16. Выдвижная опора 17. USB-интерфейс 18. Разъем для SD-карты 19. Ручка DoCash Cube www.docash.ru...
  • Page 40 Нажмите данную клавишу, чтобы активировать функцию фасовки. Применяйте данную клавишу для выставления значения фасовки от 1 до 10. Очистка памяти пересчета. Нажмите и удерживайте данную клавишу, чтобы распечатать отчет о результатах пересчета. Нажмите данную клавишу, чтобы просмотреть отчет о результате пересчета. DoCash Cube www.docash.ru...

  • Page 41: Подготовка К Работе

    для продолжения пересчета. 12. ЖК- Отображает результат пересчета или дисплей: сообщение об ошибке. 4. Подготовка к работе 4.1 Установка механизма накопителя банкнот ВНИМАНИЕ При установке прижимной рамки для банкнот закрепите в корпусе прижимную рамку, подняв кольца рамки вверх. DoCash Cube www.docash.ru...
  • Page 42 4.3 Регулировка направляющей загрузочного кармана При пересчете долларов США установите направляющую загрузочного кармана в минимальную позицию. При пересчете других типов валют установите направляющую загрузочного кармана в соответствующую позицию в зависимости от ширины банкнот. Уменьшение ширины Увеличение ширины DoCash Cube www.docash.ru...
  • Page 43 - Адаптер питания: удобен для использования внутри помещений; - Батарея: удобна для мобильного использования. 4.5 Установка батареи Счетчик будет автоматически заряжаться при подсоединении к внешнему источнику электропитания. ВНИМАНИЕ Работайте с машиной в соответствии с последовательностью, указанной стрелками на иллюстрациях выше. DoCash Cube www.docash.ru...

  • Page 44: Эксплуатация

    Машина будет проводить самодиагностику (см. изображение 4-1). Если самодиагностика прошла успешно, машина перейдет в режим готовности к работе (см. изображение 4-2). Если отображаются какие-либо сообщения об ошибках, пожалуйста, устраните их в соответствии с процедурами, указанными в разделе «Устранение неисправностей» настоящего документа. DoCash Cube www.docash.ru...
  • Page 45 ② Стиранные банкноты ③ Сильнозагрязненные банкноты ④ Поврежденные или разорванные банкноты Загрузите пачку банкнот (см. изображение 4-3), затем установите направляющую загрузочного кармана в положение минимума. Машина начнет операцию по пересчету (см. изображение 4-4 и 4-5). Изображение 4-3 Изображение 4-4 DoCash Cube www.docash.ru...
  • Page 46 раздастся звуковой сигнал. Верхняя банкнота в накопителе является подозрительной или поддельной (см. изображение 4 -7). Извлеките данную банкноту, нажмите клавишу "RESET" («Сброс»). Машина продолжит пересчет. Верхняя банкнота Изображение 4-7 ВНИМАНИЕ При обнаружении ошибки, вследствие которой машина автоматически остановилась, следует пересчитать данные банкноты повторно. DoCash Cube www.docash.ru...

  • Page 47: Работа С Функциями Машины

    автоматического старта, в середине последней строки будет отображена буква "A". Машина будет осуществлять автоматическую детекцию банкнот. В режиме ручного старта, в том же месте будет отображена буква "Р". Нажмите клавишу "RESET" («Сброс»); машина начнет осуществлять детекцию банкнот. DoCash Cube www.docash.ru...
  • Page 48 первым. Если в партии банкнот, предназначенных для пересчета, перемешаны банкноты различных номиналов, машина остановит пересчет при обнаружении банкноты другого номинала. Раздастся звуковой сигнал, и на ЖК- дисплее отобразится надпись «Другой номинал». Верхняя банкнота в накопителе является банкнотой другого номинала. DoCash Cube www.docash.ru...
  • Page 49 детектирования банкнот РФ может быть следующим: Номинал Количество Сумма Общее количество Общая сумма Нажмите любую клавишу, чтобы автоматически выйти из режима отчета. Чтобы очистить память пересчета, нажмите клавишу "CLR" («Сброс»). Если принтер подсоединен к машине, нажмите и удерживайте клавишу "PRT" («Печать»). DoCash Cube www.docash.ru...
  • Page 50 желаемое значение фасовки (от 1 до 10). Значение фасовки может быть выбрано в диапазоне 1~200. После выставления значения фасовки загрузите банкноты в загрузочный карман, и машина автоматически начнет пересчет. Как только в ходе пересчета будет достигнуто заданное значение фасовки, машина автоматически остановится. DoCash Cube www.docash.ru...

  • Page 51: Настройка Функционального Меню

    Нажмите клавишу "CUR", чтобы выбрать параметр для изменения (часы, минуты, год, месяц, число). Нажмите клавишу "ADD" (+) и "MODE" («Режим») (-), чтобы изменить значение времени. Нажмите клавишу "MENU" («Меню»), чтобы сохранить изменение и автоматически выйти из режима настройки функционального меню. DoCash Cube www.docash.ru...

  • Page 52: Устранение Неисправностей

    Верхний ИК датчик A Извлеките банкноты и очистите датчики от пыли Верхний ИК датчик B Верхний ИК датчик C Верхний ИК датчик D Нижний ИК датчик E Нижний ИК датчик F Нижний ИК датчик G Нижний ИК датчик H DoCash Cube www.docash.ru...
  • Page 53 8.2 Отображение сообщения об ошибке детекции; порядок устранения ошибки Если следующие сообщения об ошибке отображаются на ЖК-дисплее в ходе пересчета, Вы можете устранить возникшие неисправности после остановки работы машины в соответствии с порядком по устранению данных неисправностей. DoCash Cube www.docash.ru...
  • Page 54 Ошибка чтобы продолжить пересчет спектра Ошибка голограммы Другой номинал Произошло угловое смещение банкнот. Угловое Нажмите клавишу "RESET" («Сброс»), смещение чтобы продолжить пересчет. Если угловое банкноты смещение происходит часто, отрегулируйте винт регулировки зазора подачи банкнот против часовой стрелки DoCash Cube www.docash.ru...
  • Page 55 смещение банкноты» («Банкноты, следующие под наклоном»), поверните винт регулировки зазора против часовой стрелки, чтобы увеличить зазор.  Если машина часто отображает сообщение «Сдвоенная банкнота» или «Цепочка» («Банкноты, следующие цепочкой»), поверните винт регулировки зазора по часовой стрелке, чтобы уменьшить зазор. DoCash Cube www.docash.ru...
  • Page 56 8.4 Открытие внутреннего тракта для банкнот Если машина отображает ошибку самодиагностики или детекции, как правило, это происходит из-за блокировки банкнотами или налипания пыли. Поднимите ручку вверх, чтобы открыть внутренний тракт для банкнот. Затем извлеките банкноту и вытрите пыль (см. изображение ниже). DoCash Cube www.docash.ru...

  • Page 57: Обновление По

    Используйте предоставленный в комплектации USB-кабель для подключения детектора банкнот к ПК. Нажмите одновременно клавиши "RESET" и " ", на экране отобразится "Ready to download ..Boot Ver 4.0". Это показывает, что машина перешла в режим обновления ПО. DoCash Cube www.docash.ru...
  • Page 58 Нажмите "Load File" и выберите файл с расширением ".EUP", который вы желаете загрузить. Выберите "Main Board" и нажмите кнопку "Update Soft" для автоматического обновления. Сообщение "Load successfully" означает, что обновление завершено. Для выключения нажмите клавишу " ". DoCash Cube www.docash.ru...

  • Page 59: Ежедневное Обслуживание

    количестве спиртового раствора, чтобы очистить все датчики, резиновые ролики и резиновый синхронизирующий ремень. Избегайте соприкосновения поверхности датчиков с острыми и твердыми предметами, чтобы избежать ее повреждения. Не пытайтесь самостоятельно разбирать счетчик. Не применяйте бытовые чистящие средства для очистки данной машины. DoCash Cube www.docash.ru...

  • Page 60: Транспортировка И Хранение

    разрешается только в отапливаемых помещениях при температуре от +1 °С до + 40 °С при относительной влажности воздуха до 80 % (при 25 °С) без конденсации. 12. Комплектация В комплект поставки прибора DoCash Cube входят: Счетчик банкнот 1 шт. Адаптер питания...

  • Page 61: Технические Характеристики

    250 банкнот в минуту Вес 1.80 кг (без батареи) Если в работе машины происходят сбои, которые Вы не можете устранить, пожалуйста, свяжитесь с Отделом технической поддержки нашей Компании или с нашими представителями, чтобы провести соответствующее техническое обслуживание. DoCash Cube www.docash.ru...
  • Page 62 ЗАЯВЛЕНИЕ ОБ ОТКАЗЕ ОТ ОТВЕТСТВЕННОСТИ (ДИСКЛЕЙМЕР) Компания «Гамма-Центр» (далее по тексту «Компания») принимает все разумные меры по соответствию содержания настоящего документа актуальной версии и конфигурации описываемого оборудования и/или программного обеспечения такого оборудования. Тем не менее, описание может отличаться от реальной конфигурации и/ или...
  • Page 63 механических повреждений оборудования и его частей, внешних электрических соединений кабелей, заземления  наводнения, землетрясения, попадания молнии и других стихийных бедствий  исправлений, подчисток или следов копирования гарантийного талона, а также в случае незаполненного, неправильно или не полностью заполненного гарантийного талона ЕДИНАЯ СЕРВИСНАЯ СПРАВОЧНАЯ СЛУЖБА DoCash (495) 663-31-15...
