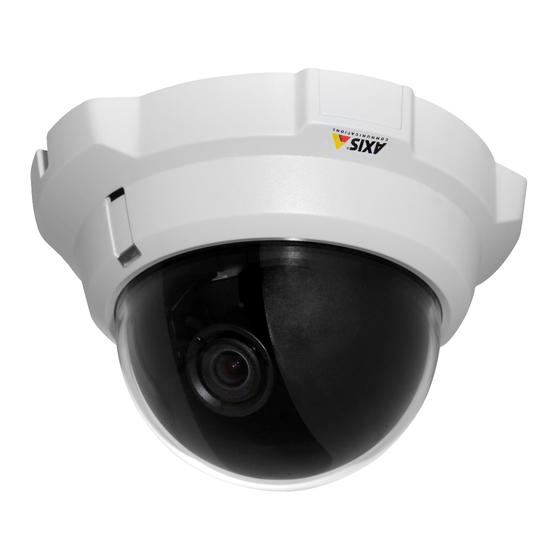

AXIS 216FD Fixed Dome
Network Camera
Installation Guide

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 216FD and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Axis 216FD

Summary of Contents for Axis 216FD

  • Page 1 AXIS 216FD Fixed Dome Network Camera Installation Guide...

  • Page 3: Installation Steps

    This installation guide provides instructions for installing the AXIS 216FD Fixed Dome Network Camera on your network. For all other aspects of using the product, please see the AXIS 216FD User’s Manual, available from www.axis.com or on the Axis Network Video Product CD.

  • Page 4: Installing The Hardware

    • The AXIS 216FD is designed for indoor use only. • The AXIS 216FD can be mounted with the network and power cables routed through the wall/ceiling or through the sides. There are cover plates for the openings on both sides of the dome cover.
  • Page 5 AXIS 216FD Installation Guide Description Status Camera unit indicator (LED) Control button Power connector Power indicator (LED) Network indicator (LED) Microphone Audio out Network Serial number (S/N) connector I/O terminal The serial number is required connector during the installation. Please make a note of the serial number and retain for future reference.

  • Page 6: Led Indicators

    See the online help files for more information. Go to Setup > System Options > LED settings Amber Steady during startup, reset to factory default or when restoring settings. Slow flash for failed upgrade. Power Green Normal operation. Amber Flashes green/amber during firmware upgrade. AXIS 216FD Installation Guide...

  • Page 7: Setting The Ip Address

    AXIS 216FD Installation Guide Setting the IP address The AXIS 216FD is designed for use on an Ethernet network and must be assigned an IP address to make it accessible. Windows AXIS IP Utility and AXIS Camera Management are the recommended methods for setting an IP address in Windows.

  • Page 8: Axis Ip Utility

    AXIS IP Utility automatically discovers and displays Axis devices on your network. The application can also be used to manually set a static IP address. AXIS IP Utility is available on the Axis Network Video Product CD, or it can be downloaded from www.axis.com/techsup Note that you must install the AXIS 216FD on the same network segment (physical subnet) as the computer running AXIS IP Utility.

  • Page 9: Axis Camera Management

    Set the IP address 1. Check that the AXIS 216FD is connected to the network and that power has been applied. 2. Start AXIS Camera Management. When the AXIS 216FD appears in the window, double- click it to open the camera’s home page.
  • Page 10 (Windows ME or XP), the camera will automatically be detected and a new icon will be added to “My Network Places.” Click this icon to access the AXIS 216FD. See also page 13 for instructions on how to set the password.

  • Page 11: Axis Internet Dynamic Dns Service

    Web pages. See page 13 for instructions on how to set the password. Note that you must install the AXIS 216FD on the same network segment (physical subnet) as the computer handling the installation.
  • Page 12 1. Acquire an IP address on the same network segment your computer is connected to. 2. Locate the serial number (S/N) on the AXIS 216FD product label. 3. Open a Command Prompt on your computer and enter the following commands...

  • Page 13: Setting The Password

    Note: The default administrator user name root cannot be deleted. 4. Enter the password as set in step 2 above, and click OK. If the password is lost, the AXIS 216FD must be reset to the factory default settings. See page 15.

  • Page 14: Adjusting The Image

    • Lock the focus and zoom pullers in position by rotating the screws clockwise. Note: The image can be fine-tuned for low lighting conditions. Go to 'Setup > Video & Image > Advanced' and refer to the online help for more information. AXIS 216FD Installation Guide Focus puller Zoom puller Tilt adjustment...

  • Page 15: Completing The Installation

    4. The installation is now complete. Accessing the AXIS 216FD from the Internet Once installed, your AXIS 216FD is accessible on your local network (LAN). To access the camera from the Internet, network routers must be configured to allow incoming traffic, which is usually done on a specific port.
  • Page 16 Page 16 AXIS 216FD Drop Ceiling Mount If the AXIS 216FD is to be mounted on a drop (suspended) ceiling, check that the ceiling material is sturdy enough to hold the weight of the camera. The camera can be secured using a plate or board that carries the weight of the camera and that is more suitable for securing the screws.

  • Page 17: Étapes De L'installation

    Ce guide d'installation vous explique comment installer l’AXIS 216FD Fixed Dome Network Camera sur votre réseau. Pour d'autres informations sur l'utilisation de ce produit, consultez le Manuel de l'utilisateur de l’AXIS 216FD disponible sur le Axis Network Video Product CD ou surfez sur www.axis.com.

  • Page 18: Installation Du Matériel

    • L’AXIS 216FD est conçue pour une utilisation en intérieur uniquement. • L’AXIS 216FD peut être montée avec les câbles d'alimentation et réseau acheminés dans le mur, ou depuis le haut ou le bas. Vous disposez de plaques d'obturation pour les ouvertures des deux côtés du capot du dôme.
  • Page 19 AXIS 216FD Guide d’installation Description Caméra Voyant détat (DEL) Bouton de commande Connecteur d’alimentation Voyant d’alimentation (DEL) Voyant de réseau (DEL) Microphone Connecteur E/S Sortie audio Connecteur Numéro de série (S/N) de réseau Le numéro de série est nécessaire pendant l'installation.

  • Page 20: Témoins Del

    En continu pendant la réinitialisation des valeurs d'usine ou des paramètres. Rouge Clignote lentement en cas d'échec de la mise à niveau. Alimentation Vert Fonctionnement normal. Orange Clignote en vert/orange pendant la mise à niveau du microprogramme. AXIS 216FD Guide d’installation...

  • Page 21: Définition De L'adresse Ip

    AXIS 216FD Guide d’installation Définition de l'adresse IP L’AXIS 216FD a été conçue pour être utilisée sur un réseau Ethernet et doit se voir attribuer une adresse IP pour être accessible. Windows Nous recommandons l'utilisation des applications AXIS IP Utility et AXIS Camera Management pour la définition d'une adresse IP sous Windows.

  • Page 22: Axis Ip Utility

    2. Cliquez sur le bouton saisissez le numéro de série et l'adresse IP de l’AXIS 216FD. Le numéro de série se trouve sur l'étiquette du produit. 3. Cliquez sur le bouton Paramétrer IP et suivez les instructions.

  • Page 23: Axis Camera Management

    AXIS Camera Management détecte et définit automatiquement les adresses IP, affiche les états de connexion et gère les mises à niveau de microprogrammes de nombreux produits vidéo Axis. AXIS Camera Management est disponible sur le Axis Network Video Product CD, ou peut être téléchargé depuis le site www.axis.com/techsup Paramétrer l'adresse IP...
  • Page 24 à « Mes emplacements réseau ». Cliquez sur cette icône pour accéder à votre AXIS 216FD. Consultez également la page 27 pour savoir comment définir le mot de passe. Notez que vous devez installer l’AXIS 216FD sur le même segment de réseau (sous-réseau physique) que l'ordinateur exécutant l'installation.

  • Page 25: Axis Internet Dynamic Dns Service

    Bonjour est une marque de Apple Computer, Inc. AXIS Internet Dynamic DNS Service AXIS Internet Dynamic DNS Service est un service gratuit de Axis. Il sert à installer votre caméra rapidement et en toute simplicité. Davantage d'informations sur l'AXIS Internet...
  • Page 26 1. Trouvez une adresse IP sur le même segment de réseau que celui de votre ordinateur. 2. Repérez le numéro de série (S/N) sur l'étiquette de l’AXIS 216FD. 3. Ouvrez une Command Prompt (commande d'invite) et entrez les commandes suivantes (selon votre système d'exploitation) :...

  • Page 27: Définition Du Mot De Passe

    Pour ce faire, vous devrez être connecté à votre ordinateur avec les droits d'administrateur. 6. La page Live View de l’AXIS 216FD s'affiche, avec des liens vers les outils de configuration pour adapter la caméra à vos besoins.

  • Page 28: Réglage De L'image

    L'image peut être ajustée en cas de faible éclairage. Accédez à Setup > Video & Image > Advanced (Configuration > Vidéo et image > Options avancées) et consultez les fichiers d'aide pour en savoir plus. AXIS 216FD Guide d’installation Mise au...

  • Page 29: Terminer L'installation

    Web. Reportez-vous à l'aide en ligne et au manuel d'utilisation pour plus d'informations. Le Manuel d'utilisation de l’AXIS 216FD est disponible sur le site Web d'Axis à l'adresse www.axis.com ou sur le Axis Network Video Product CD. Page 29...
  • Page 30 Page 30 Montage de la caméra AXIS 216FD dans un faux-plafond Si l’AXIS 216FD doit être montée sur un faux-plafond (suspendue), vérifiez que le matériau du plafond est suffisamment résistant pour supporter le poids de la caméra. Pour fixer la caméra, vous pouvez utiliser une plaque ou une carte supportant le poids de la caméra, qui sera plus adaptée à...
  • Page 31 AXIS 216FD Montageanweisung AXIS 216FD Fixed Dome Network Camera In dieser Anleitung wird die Installation der Kamera AXIS 216FD Fixed Dome Network Camera im Netzwerk beschrieben. Alle anderen Aspekte der Nutzung dieses Produkts werden im AXIS 216FD Benutzerhandbuch beschrieben, das sich auf der mitgelieferten Axis Network Video Product CD befindet.

  • Page 32: Hardware Installieren

    • Die AXIS 216FD ist nur für den Gebrauch in Innenräumen bestimmt. • Für die Montage der AXIS 216FD können das Netzwerk- und das Stromkabel durch die Wand oder von oben bzw. unten verlegt werden. Für die Öffnungen auf beiden Seiten der Kuppelhaube sind Abdeckplatten vorhanden.
  • Page 33 AXIS 216FD Montageanweisung Beschreibung Status- Kameraeinheit anzeige (LED) Steuer- taste Stromversorgungs- anschluss Betriebs- anzeige (LED) Mikrofon E/A-Anschluss- klemmleiste Audio-Ausgang Netzwerk- anschluss Netzwerk- anzeige (LED) Seite 33 Kuppelhaube Abdeck- platten Audio-Eingang Seriennummer (S/N) Die Seriennummer wird für die Installation benötigt. Notieren Sie sich die Seriennummer, so dass Sie diese später griffbereit haben.
  • Page 34 Kollektor, dessen Emitter mit dem Masseanschluss verbunden ist. Zum Schutz vor Spannungsspitzen muss bei der Kombination mit einem externen Relais eine Diode parallel zur Last geschaltet werden. Zum Aktivieren mit dem Massekontakt verbinden; zum Deaktivieren nicht anschließen. Zur Stromversorgung von Zusatzgeräten (max. 50 mA). AXIS 216FD Montageanweisung...

  • Page 35: Ip-Adresse Festlegen

    Die AXIS 216FD ist für die Verwendung in einem Ethernet-Netzwerk vorgesehen. Für den Zugriff auf die Kamera muss dieser eine IP-Adresse zugewiesen werden. Windows Es wird empfohlen, die IP-Adresse unter Windows mit Hilfe der Dienstprogramme AXIS IP Utility und AXIS Camera Management festzulegen. Anforderungen...

  • Page 36: Axis Ip Utility

    AXIS IP Utility erkennt automatisch im Netzwerk vorhandene Axis-Geräte und zeigt diese an. Die Anwendung kann ebenfalls für das Festlegen einer statischen IP-Adresse verwendet werden. AXIS IP Utility ist auf der Axis Network Video Product CD enthalten und kann unter www.axis.com/techsup auch aus dem Internet heruntergeladen werden.

  • Page 37: Axis Camera Management

    Product CD enthalten und kann unter www.axis.com/techsup aus dem Internet heruntergeladen werden. IP-Adresse festlegen 1. Stellen Sie sicher, dass die AXIS 216FD an das Netzwerk und an die Stromversorgung angeschlossen ist. 2. Starten Sie AXIS Camera Management. Doppelklicken Sie auf das Symbol der AXIS 216FD, um die Startseite der Kamera zu öffnen.
  • Page 38 • Falls ein Festlegen der IP-Adresse nicht möglich ist, müssen ggf. die Einstellungen der Firewall überprüft werden. • Voraussetzung für die Verwendung von AXIS Dynamic DNS Service ist eine Internetverbindung, bei der für den HTTP-Zugriff kein Proxy-Server verwendet wird. • Bonjour kann nur bei Browsern verwendet werden, die Bonjour unterstützen, z. B. Safari.

  • Page 39: Axis Internet Dynamic Dns Service

    Seite 39 Bonjour Bonjour (Mac OSX) erkennt die AXIS 216FD automatisch, sobald diese mit dem Netzwerk verbunden ist. Navigieren Sie einfach zu dem Bonjour-Lesezeichen in Ihrem Browser (z. B. Safari), und klicken Sie auf den Link der Kamera, der Sie zu den Webseiten leitet. Anweisungen zum Festlegen des Kennworts finden Sie auf Seite 41.

  • Page 40: Ip-Adresse Per Arp/Ping Zuweisen

    1. Wählen Sie eine IP-Adresse aus dem Netzwerksegment, in dem sich auch Ihr Computer befindet. 2. Suchen Sie die Seriennummer (S/N) auf dem AXIS 216FDProduktaufkleber. 3. Öffnen Sie auf Ihrem Computer ein Programm mit Eingabeaufforderung, und geben Sie je nach verwendetem Betriebssystem die folgenden Befehle ein: Syntax unter Windows: arp -s <IP-Adresse>...

  • Page 41: Kennwort Festlegen

    Sie das Kennwort vergessen, muss die AXIS 216FD auf die Werkseinstellungen zurückgesetzt werden. Siehe Seite 43. 5. Klicken Sie auf Yes (Ja), um AMC (AXIS Media Control) zu installieren. Nach Abschluss der Installation können Sie im Browser Videodaten anzeigen. Hierzu müssen Sie über Administratorrechte für den Computer verfügen.
  • Page 42 Hinweis: Sie können auch eine Feinabstimmung des Bildes für schlechte Lichtverhältnisse vornehmen. Klicken Sie auf „Setup“ > „Video & Image“ (Video & Bild) > „Advanced“ (Erweitert), und lesen Sie die Informationen in der Online-Hilfe. AXIS 216FD Montageanweisung Schärferegler Zoomregler Einstellschraube...

  • Page 43: Werkseitige Standardeinstellungen Wiederherstellen

    4. Die Montage ist damit abgeschlossen. Auf die AXIS 216FD über das Internet zugreifen Sobald die AXIS 216FD installiert ist, können Sie auf die Kamera über Ihr lokales Netzwerk (LAN) zugreifen. Um auch über das Internet auf die Kamera zugreifen zu können, müssen Sie die Netzwerk-Router so konfigurieren, dass sie den entsprechenden eingehenden Datenverkehr zulassen, was üblicherweise durch Zuweisung eines bestimmten Ports geschieht.
  • Page 44 Seite 44 AXIS 216FD Deckenbefestigung Wenn die AXIS 216FD an einer abgehängten Decke montiert werden soll, müssen Sie überprüfen, ob das Deckenmaterial stabil genug ist, um das Gewicht der Kamera zu tragen. Die Kamera kann durch eine Platte oder Tafel gesichert werden, die das Gewicht der Kamera trägt und zum Befestigen der Schrauben besser geeignet ist.

  • Page 45: Pasos De Instalación

    Esta guía de instalación incluye las instrucciones necesarias para instalar la AXIS 216FD Fixed Dome Network Camera en su red. Para obtener información sobre la utilización del producto, consulte el Manual del usuario de AXIS 216FD, disponible en www.axis.com o en el Axis Network Video Product CD.

  • Page 46: Instalación Del Hardware

    • La AXIS 216FD esta diseñada solo para uso en interiores • La AXIS 216FD puede montarse haciendo pasar los cables de red y alimentación a través de la pared, desde arriba o desde abajo. Existen placas de cubiertas para aberturas a los dos lados de la cubierta de la cúpula.
  • Page 47 AXIS 216FD Guía de instalación Descripción Indicador Unidad de la cámara de estado (LED) Botón de control Conector de alimentación Indicador Conector de alimentación de red (LED) Indicador de red (LED) Micrófono Conector del terminal de E/S Salida de audio Número de serie (N/S)
  • Page 48 Fijo durante el inicio o cuando se restablecen los valores o la configuración iniciales. Rojo Parpadeo lento si no se puede realizar una actualización. Alimentación Verde Funcionamiento normal. Ámbar Parpadeo verde/ámbar durante la actualización del firmware. AXIS 216FD Guía de instalación...

  • Page 49: Configuración De La Dirección Ip

    La AXIS 216FD está diseñada para funcionar en una red Ethernet y debe configurarse una dirección IP para facilitar el acceso. Windows AXIS IP Utility y AXIS Camera Management son los métodos recomendados para configurar una dirección IP en Windows. Requisitos Métodos de instalación...

  • Page 50: Axis Ip Utility

    IP Utility está incluido en el Axis Network Video Product CD y también puede descargarse desde www.axis.com/techsup Recuerde que debe instalar la AXIS 216FD en el mismo segmento de red (subred física) que el equipo que ejecuta AXIS IP Utility.

  • Page 51: Axis Camera Management

    Video Product CD, o puede descargarse de www.axis.com/techsup Configuración de la dirección IP 1. Compruebe que la AXIS 216FD está conectada a la red y que recibe alimentación. 2. Inicie AXIS Camera Management. Cuando aparezca la AXIS 216FD en la ventana, haga doble clic para abrir la página de inicio.
  • Page 52 AXIS 216FD. Consulte también la página 55 para obtener instrucciones sobre cómo configurar la contraseña. Recuerde que debe instalar la AXIS 216FD en el mismo segmento de red (subred física) que el equipo que controla la instalación.
  • Page 53 Web. Consulte la página 55 para obtener instrucciones sobre cómo configurar la contraseña. Recuerde que debe instalar la AXIS 216FD en el mismo segmento de red (subred física) que el equipo que controla la instalación.

  • Page 54: Configuración De La Dirección Ip Con Arp/Ping

    1. Adquiera una dirección IP en el mismo segmento de red en el que está conectado su equipo. 2. Ubique el número de serie (N/S) en la etiqueta del producto de la AXIS 216FD. 3. Abra una ventana de símbolos del sistema en el equipo y escriba los comandos siguientes...

  • Page 55: Configuración De La Contraseña

    Para ello, debe tener derechos de administrador en su ordenador. 6. La página de Live View de la AXIS 216FD aparece con enlaces a las herramientas de configuración que le permiten personaliza la cámara.

  • Page 56: Ajuste De La Imagen

    La imagen puede ajustarse en caso de poca iluminación. Si desea más información, vaya a 'Setup > Video & Image > Advanced' (Configurar > Vídeo e imagen > Avanzadas) y consulte la ayuda en línea. AXIS 216FD Guía de instalación Botón de enfoque Botón del zoom...
  • Page 57 IP, a los valores de fábrica. Si desea más información, consulte la ayuda en línea y el manual del usuario. El manual del usuario de la AXIS 216FD está disponible en el sitio Web de Axis (www.axis.com) y en el Axis Network Video Product CD.
  • Page 58 Página 58 Montaje en falso techo de la AXIS 216FD Si va a montarse la AXIS 216FD en un falso techo (suspendido), compruebe que el material del techo es lo suficientemente resistente para soportar el peso de la cámara. La cámara puede fijarse utilizando una placa o un tablero que soporte el peso de la cámara y que sea más adecuado para fijar los tornillos.

  • Page 59: Guida All'installazione

    Nella presente guida all'installazione vengono fornite le istruzioni per installare la Fixed Dome Network Camera di AXIS 216FD nella propria rete. Per qualsiasi altro aspetto relativo all'utilizzo del prodotto, vedere il Manuale per l'utente di AXIS 216FD, disponibile sul sito Web di Axis all’indirizzo www.axis.com oppure nell'Axis Network Video Product CD.

  • Page 60: Installazione Dell'hardware

    • AXIS 216FD é progettata solo per usi interni. • È possibile montare la videocamera AXIS 216FD con i cavi di rete e di alimentazione che passano attraverso la parete oppure inseriti dall'alto o dal basso. Su entrambi i lati del coperchio della cupola sono disponibili delle piastre di copertura per le aperture.
  • Page 61 Guida all'installazione di AXIS 216FD Descrizione Indicatore Unità videocamera di stato (LED) Pulsante di controllo Connettore di alimentazione Indicatore di alimentazione (LED) Indicatore di rete (LED) Microfono Connettore I/O Uscita audio Connettore di rete Numero di serie (S/N) Il numero di serie è richiesto durante l'installazione.
  • Page 62 Guida in linea. Andare a Setup (Configurazione) > System Options (Opzioni di sistema) > LED settings (Impostazioni LED) Luce fissa: all'avvio ripristino delle impostazioni predefinite di fabbrica. Luce lampeggiante lenta: aggiornamento non riuscito. Normale utilizzo. Luce lampeggiante verde/gialla: aggiornamento firmware. Guida all'installazione di AXIS 216FD...

  • Page 63: Impostazione Dell'indirizzo Ip

    L'AXIS 216FD è progettata per l’installazione su una rete Ethernet e per essere accessibile necessita dell’assegnazione di un indirizzo IP. Windows AXIS IP Utility e AXIS Camera Management sono i metodi consigliati per impostare un indirizzo IP in Windows. Requisiti Metodi...
  • Page 64 L'AXIS IP Utility è disponibile sull'Axis Network Video Product CD oppure può essere scaricata dal sito Web all'indirizzo www.axis.com/techsup Si tenga presente che l'AXIS 216FD deve essere installata sullo stesso segmento di rete (subnet fisica) del computer sul quale è in esecuzione AXIS IP Utility.
  • Page 65 Web all'indirizzo www.axis.com/techsup Imposta indirizzo IP 1. Controllare che l’AXIS 216FD sia collegata in rete e che sia stata fornita l’alimentazione. 2. Avviare AXIS Camera Management. Quando la videocamera AXIS 216FD verrà visualizzata, fare doppio clic su di essa per aprirne l'home page.
  • Page 66 (con sistema operativo Windows ME o XP), la videocamera verrà automaticamente rilevata e verrà aggiunta una nuova icona in "Risorse di rete". Fare clic su questa icona per accedere all'AXIS 216FD. Vedere anche pagina 69 per istruzioni su come impostare la password.

  • Page 67: Servizio Axis Internet Dynamic Dns

    Safari) e fare clic sul collegamento della videocamera che consente di accedere alle pagine Web. Vedere pagina 69 per istruzioni su come impostare la password. È necessario installare l'AXIS 216FD sullo stesso segmento di rete (subnet fisica) del computer in cui è stata eseguita l'installazione.

  • Page 68: Impostazione Dell'indirizzo Ip Con Arp/Ping

    1. Acquisire un indirizzo IP sullo stesso segmento di rete cui è connesso il computer utilizzato. 2. Individuare il numero di serie indicato sull'etichetta del prodotto dell'AXIS 216FD. 3. Aprire un prompt dei comandi sul computer e digitare i seguenti comandi (in base al...

  • Page 69: Impostazione Della Password

    216FD. Vedere pagina 71. 5. Se richiesto, fare clic su Yes (Sì) per installare l'AXIS Media Control (AMC) e consentire la visualizzazione di streaming video nel browser. A questo scopo è necessario disporre dei privilegi di amministratore.

  • Page 70: Regolazione Dell'immagine

    È possibile ottimizzare l'immagine in caso di condizioni di ridotta luminosità. Andare a "Setup > Video & Image> Advanced" e fare riferimento alla Guida in linea per ulteriori informazioni. Guida all'installazione di AXIS 216FD Levetta messa a fuoco Levetta zoom...

  • Page 71: Ulteriori Informazioni

    IP, mediante l'interfaccia Web. Per ulteriori informazioni, fare riferimento alla Guida in linea e al Manuale per l'utente. Il Manuale per l'utente di AXIS 216FD è disponibile sul sito Web di Axis all'indirizzo www.axis.com oppure sull'Axis Network Video Product CD.
  • Page 72 Pagina 72 AXIS 216FD Montaggio a controsoffitto Se si desidera montare l'AXIS 216FD in un controsoffitto (in sospensione), verificare che il materiale del soffitto sia abbastanza solido per sostenere il peso della videocamera. È possibile fissare saldamente la videocamera mediante una piastra o un pannello in grado di sostenerne il peso e facilitare il fissaggio delle viti.
  • Page 74 AXIS 216FD Installation Guide v1.1 May 2006 Copyright © Axis Communications AB, 2006 Part No. 26947...
