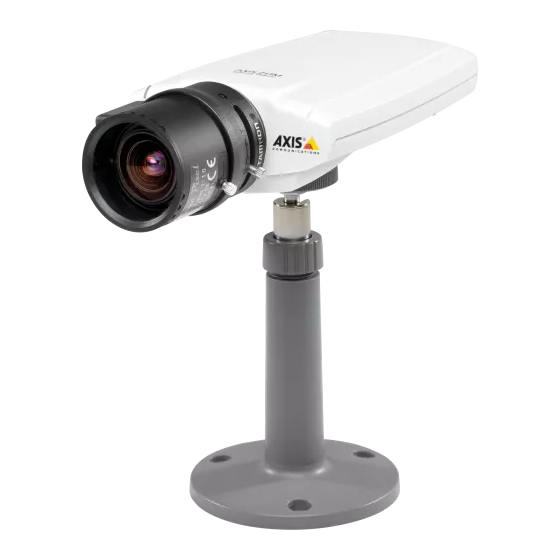

AXIS 211M
Network Camera
Installation Guide

Advertisement

Table of Contents
loading

Related Manuals for Axis 211M

Summary of Contents for Axis 211M

  • Page 1 AXIS 211M Network Camera Installation Guide...

  • Page 3: Installation Steps

    AXIS 211M Installation Guide Installation Guide This installation guide provides instructions for installing the AXIS 211M Network Camera on your network. For all other aspects of using the product, please see the User’s Manual, available on the CD included in this package, or from www.axis.com/techsup Installation steps 1.

  • Page 4: Hardware Overview

    Page 4 Hardware overview Status indicator & Internal microphone Underside AXIS 211M Installation Guide Tele/wide puller Focus puller Network Rear panel connector Audio out Audio in Serial number Control button Power indicator LED Network indicator LED Dimensions HxWxD = 44 x 88 x 172mm (1.7" x3.5" x 6.8") Weight =244g (0.5 lb) (power supply not included)

  • Page 5: Install The Hardware

    AXIS 211M Installation Guide Install the hardware IMPORTANT! - The AXIS 211M is designed for indoor and outdoor use. To use the camera outdoors, it must be installed in an approved outdoor housing. Please see www.axis.com for more information on outdoor housings.

  • Page 6: Assign An Ip Address

    Notes: • If assigning the IP address fails, check that there is no firewall blocking the operation. • For other methods of assigning or discovering the IP address of the AXIS 211M, e.g. in other operating systems, see page 11.

  • Page 7: Axis Ip Utility - Single Camera/Small Installation

    (physical subnet) as the AXIS 211M. Automatic discovery 1. Check that the AXIS 211M is connected to the network and that power has been applied. 2. Start AXIS IP Utility. 3. When the camera appears in the window, double-click it to open its home page.

  • Page 8: Axis Camera Management - Multiple Cameras/Large Installations

    Automatic discovery 1. Check that the camera is connected to the network and that power has been applied. 2. Start AXIS Camera Management. When the AXIS 211M appears in the window, double- click it to open the camera’s home page.

  • Page 9: Set The Password

    Note: The default administrator user name root cannot be deleted. 3. Enter the password as set above, and click OK. If the password is lost, the AXIS 211M must be reset to the factory default settings. See page 14.

  • Page 10: Adjust The Image And Focus

    Accessing the AXIS 211M from the Internet Once installed, your AXIS 211M is accessible on your local network (LAN). To access the camera from the Internet, network routers must be configured to allow incoming traffic, which is usually done on a specific port.

  • Page 11: Other Methods Of Setting The Ip Address

    Set the IP address with ARP/Ping 1. Acquire an IP address on the same network segment your computer is connected to. 2. Locate the serial number (S/N) on the AXIS 211M label. 3. Open a command prompt on your computer and enter the following commands: Windows syntax arp -s <IP Address>...

  • Page 12: Unit Connectors

    • 1 transistor output - For connecting exter- nal devices such as relays and LEDs. Con- nected devices can be activated by AXIS VAPIX AP, output buttons on the Live View page or by an Event Type. The out- put will show as active (shown under Event Configuration >...

  • Page 13: Connection Diagram

    AXIS 211M Installation Guide Connection diagram AXIS 211M max. 100mA LED indicators Color Indication Network Green Steady for connection to a 100 Mbit/s network. Flashes for network activity. Amber Steady for connection to 10 Mbit/s network. Flashes for network activity.

  • Page 14: Resetting To The Factory Default Settings

    For more information, please see the online help or the user’s manual. Further information The user’s manual is available from the Axis Web site at www.axis.com or from the Axis Network Video Product CD supplied with this product. Tip! Visit www.axis.com/techsup to check if there is updated firmware available for your...

  • Page 15: Guide D'installation

    Guide d'installation Ce Guide d'installation vous explique comment installer l'appareil Caméra réseau AXIS 211M sur votre réseau. Pour d'autres informations sur l'utilisation de ce produit, consultez le Manuel de l'utilisateur, disponible sur le CD fourni ou sur www.axis.com/techsup. Étapes de l'installation 1.

  • Page 16: Présentation Du Matériel

    Page 16 Présentation du matériel Voyant d'état & Microphone interne Vue de dessous AXIS 211M Guide d'installation de l'appareil Zoom avant/arrière Mise au point Connecteur de Face arrière Réseau Entrée audio Sortie audio Numéro de série Bouton de commande Témoin DEL d'alimentation Témoin DEL de réseau...

  • Page 17: Installation Du Matériel

    AXIS 211M Guide d'installation de l'appareil Installation du matériel IMPORTANT ! - L'AXIS 211M est conçue pour une utilisation intérieure et extérieure. Pour pouvoir être utilisée à l'extérieur, la caméra doit être placée dans une housse homologuée. Visitez le site www.axis.com pour plus d'informations sur les housses.

  • Page 18: Attribution D'une Adresse Ip

    • En cas d'échec de l'attribution de l'adresse IP, vérifiez qu'aucun pare-feu ne bloque l'opération. • Pour connaître les autres méthodes d'affectation ou de repérage de l'adresse IP de la caméra AXIS 211M, par exemple sur d'autres systèmes d'exploitation, reportez-vous à la page 23.

  • Page 19: Axis Ip Utility - Une Seule Caméra/Petite Installation

    2. Cliquez sur le bouton Affecter l'adresse IP en utilisant le numéro de série, puis saisissez le numéro de série et l'adresse IP de l'AXIS 211M. Le numéro de série se trouve sur l'étiquette du produit. 3. Cliquez sur le bouton Affecter et suivez les instructions.
  • Page 20 Détection automatique 1. Vérifiez que la caméra est connectée au réseau et que l'alimentation est activée. 2. Démarrez AXIS Camera Management. Double-cliquez sur l'icône de l'AXIS 211M lorsqu'elle apparaît dans la fenêtre de façon à ouvrir la page d'accueil. 3. Consultez la page 21 pour savoir comment définir le mot de passe.

  • Page 21: Définition Du Mot De Passe

    Internet Explorer. Pour ce faire, vous devrez être connecté à votre ordinateur avec les droits d'administrateur. La page Live View (Vidéo en direct) de l'AXIS 211M s'affiche, avec des liens vers les outils de configuration pour adapter la caméra à vos besoins.
  • Page 22 Accès à l'appareil AXIS 211M à partir d'Internet Une fois installé, votre appareil AXIS 211M est accessible sur votre réseau local (LAN). Pour accéder à la caméra depuis Internet, vous devez configurer les routeurs réseau afin d'autoriser l'entrée de données, ce qui se fait généralement sur un port spécifique.

  • Page 23: Autres Méthodes De Définition De L'adresse Ip

    1. Trouvez une adresse IP sur le même segment de réseau que celui de votre ordinateur. 2. Repérez le numéro de série (S/N) sur l'étiquette de la caméra AXIS 211M. 3. Ouvrez une invite de commande sur votre ordinateur et entrez les commandes suivantes: Syntaxe pour Windows arp -s <adresse IP>...

  • Page 24: Connecteurs De L'unité

    DEL. Les dispositifs connectés peuvent être activés à l'aide de l'API VAPIX AXIS, des boutons de sor- tie sur la page Vidéo en direct ou à l'aide d'un type d'événement. La sortie est considérée comme étant active (dans Configuration d'évé-...

  • Page 25: Diagramme De Connexion

    AXIS 211M Guide d'installation de l'appareil Diagramme de connexion AXIS 211M max. 100 mA Témoins DEL Témoin Couleur Indication Réseau Vert Continu en cas de connexion à un réseau 100 Mbits/s. Clignote en cas d'activité réseau. Orange Continu en cas de connexion à un réseau 10 Mbits/s. Clignote en cas d'activité...

  • Page 26: Rétablissement Des Paramètres D'usine Par Défaut

    Web. Pour plus d'informations, reportez-vous à l'aide en ligne ou au Manuel de l'utilisateur. Plus d'informations Le Manuel de l'utilisateur est disponible sur le site Web d'Axis, ou sur le CD du produit vidéo réseau Axis fourni avec l'appareil. Conseil : Visitez le site www.axis.com/techsup pour vérifier si des microcodes mis à...
  • Page 27 AXIS 211M Installationsanleitung Installationsanleitung In dieser Anleitung wird die Installation der AXIS 211M Netzwerkkamera in einem Netzwerk beschrieben. Alle weiteren Hinweise zur Verwendung des Produkts finden Sie im Benutzerhandbuch, das auf der mitgelieferten CD enthalten ist und auf unserer Webseite unter www.axis.com/techsup zur Verfügung steht.
  • Page 28 Mikrofon Unterseite Tele/Weitwinkel Schärferegler Netzwerkanschluss Rückseite Audioeingang Audioausgang Seriennummer Steuertaste Betriebsanzeige Netzwerkanzeige Abmessungen H × B × T = 44 × 88 × 172 mm Gewicht = 244 g (ohne Netzteil) AXIS 211M Installationsanleitung E/A- Anschluss Stromanschluss Steuerkabel der DC-Blende...

  • Page 29: Hardware Installieren

    AXIS 211M Installationsanleitung Hardware installieren WICHTIG! - Die AXIS 211M ist für die Verwendung sowohl in Innenräumen als auch für den Außeneinsatz geeignet. Um die Kamera im Freien zu verwenden, muss sie in einem zugelassenen Außengehäuse installiert werden. Auf unserer Homepage www.axis.com finden Sie weitere Informationen über Außengehäuse.

  • Page 30: Ip-Adresse Zuweisen

    • Falls Sie die IP-Adresse nicht zuweisen können, müssen ggf. die Einstellungen der Firewall überprüft werden. • Weitere Informationen zu alternativen Methoden zum Festlegen der IP-Adresse der AXIS 211M (z. B. in anderen Betriebssystemen) finden Sie auf Seite 35. AXIS 211M Installationsanleitung Empfohlen für...

  • Page 31: Axis Ip Utility - Einzelne Kamera/Kleine Installation

    Die Anwendung kann außerdem zur manuellen Zuweisung einer statischen IP-Adresse verwendet werden. Beachten Sie, dass sich die AXIS 211M und der Computer, auf dem AXIS IP Utility ausgeführt wird, im gleichen Netzwerksegment (d. h. physischen Subnetz) befinden müssen. Automatische Erkennung 1.
  • Page 32 1. Stellen Sie sicher, dass die Kamera an das Netzwerk und die Stromversorgung ange- schlossen ist. 2. Starten Sie AXIS Camera Management. Doppelklicken Sie auf das Symbol der AXIS 211M, um die Startseite der Kamera zu öffnen. 3. Anweisungen zum Festlegen des Kennworts finden Sie auf Seite 33.

  • Page 33: Kennwort Festlegen

    Kennwort vergessen haben, muss die AXIS 211M auf die Werkseinstellungen zurückgesetzt werden (siehe Seite 38). 4. Klicken Sie auf Ja, um AMC (AXIS Media Control) zu installieren. Nach Abschluss der Installation können Sie Video-Streams in Microsoft Internet Explorer anzeigen. Zur Installation müssen Sie über Administratorrechte für den Computer verfügen.
  • Page 34 Internetzugriff auf die AXIS 211M Sobald die AXIS 211M installiert ist, können Sie über Ihr lokales Netzwerk (LAN) auf die Kamera zugreifen. Um auch über das Internet auf die Kamera zugreifen zu können, müssen Sie die Netzwerk-Router so konfigurieren, dass diese den entsprechenden eingehenden Datenverkehr zulassen.
  • Page 35 1. Wählen Sie eine IP-Adresse aus dem Netzwerksegment, in dem sich auch Ihr Computer befindet. 2. Suchen Sie die Seriennummer (S/N) auf dem Produktaufkleber der AXIS 211M. 3. Öffnen Sie auf Ihrem Computer die Eingabeaufforderung, und geben Sie die folgenden...
  • Page 36 • 1 Transistorausgang: Zum Anschluss externer Geräte wie Relais und LED. Die angeschlossenen Geräte können mit Hilfe der AXIS VAPIX AP, der Ausgangsschalt- flächen auf der Seite Direktübertragung oder durch einen Ereignistyp aktiviert werden. Der Ausgang wird unter Ereignis- konfiguration > Port-Status als „aktiviert“ angezeigt, wenn das Alarm meldende Gerät eingeschaltet ist.

  • Page 37: Led-Anzeigen

    AXIS 211M Installationsanleitung Anschlussschaltbild AXIS 211M max. 100 mA LED-Anzeigen Farbe Bedeutung Netzwerk Grün Leuchtet dauerhaft bei einer Netzwerkverbindung mit 100 Mbit/s. Blinkt bei Netz- werkaktivität. Gelb Leuchtet dauerhaft bei Netzwerkverbindung mit 10 Mbit/s. Blinkt bei Netzwerkak- tivität. Leuchtet Keine Netzwerkverbindung.

  • Page 38: Weitere Informationen

    Firmware-Version anzuzeigen. Sicherheitshinweis zum Batterieaustausch Die AXIS 211M benötigt eine Lithium-Batterie CR2032 3,0 V, um die interne Echtzeituhr (RTC) zu versorgen. Die Lebensdauer dieser Batterie beträgt unter normalen Betriebsbedingungen mindestens 5 Jahre. Bei niedrigem Batteriestand muss die RTC bei jedem Einschalten nachgestellt werden. Es wird eine Protokollnachricht angezeigt, wenn die Batterie ausgetauscht werden muss.

  • Page 39: Guida All'installazione

    Guida all'installazione Nel presente documento vengono fornite le istruzioni per installare la Videocamera di rete AXIS 211M nella propria rete. Per tutti gli altri aspetti sull'utilizzo del prodotto, vedere il manuale dell'utente disponibile sul CD incluso nella confezione oppure all'indirizzo www.axis.com/techsup...

  • Page 40: Panoramica Dell'hardware

    Pagina 40 Panoramica dell’hardware Indicatore di stato e microfono interno Etichetta lato inferiore Guida all'installazione di AXIS 211M Levetta zoom (Tele/Wide) Levetta messa a fuoco Pannello posteriore Ingresso audio Uscita audio Numero di serie Pulsante Control Indicatore di alimentazione Indicatore di rete Dimensioni AxLxP = 44 x 88 x 172 mm (1,7"...

  • Page 41: Collegamento Dei Cavi

    Guida all'installazione di AXIS 211M Installazione l'hardware IMPORTANTE: il dispositivo AXIS 211M è progettato per un uso interno ed esterno. Per utilizzare la videocamera all’esterno, è necessario installarla in un alloggiamento per esterni approvato. Per ulteriori informazioni sull’alloggiamento per esterni, vedere il sito Web all’indirizzo www.axis.com.

  • Page 42: Impostazione Di Un Indirizzo Ip

    • Se l'assegnazione dell'indirizzo IP non è riuscita correttamente, verificare che non siano presenti firewall a bloccare l’operazione. • Per altri metodi di assegnazione o di rilevazione dell’indirizzo IP per il dispositivo AXIS 211M, ad esempio in altri sistemi operativi, vedere pagina 47.

  • Page 43: Axis Ip Utility: Videocamera Singola/Piccole Installazioni

    1. Acquisire un indirizzo IP non utilizzato sullo stesso segmento di rete del computer. 2. Fare clic sul pulsante immettere il numero di serie e l'indirizzo IP del dispositivo AXIS 211M, che si trova sull'etichetta del prodotto stesso. 3. Fare clic sul pulsante Assegna e seguire le istruzioni visualizzate.
  • Page 44 Pagina 44 AXIS Camera Management: più videocamere/grandi installazioni È possibile utilizzare AXIS Camera Management per individuare automaticamente la presenza di più dispositivi Axis, mostrare lo stato di connessione, gestire gli aggiornamenti del firmware e impostare gli indirizzi IP. Rilevamento automatico 1.

  • Page 45: Impostazione Della Password

    AXIS 211M. Vedere pagina 50. 4. Se necessario, fare clic su Sì per installare AMC (Axis Media Control) che consente di visualizzare il flusso video in Microsoft Internet Explorer. A questo scopo è necessario disporre dei privilegi di amministratore.

  • Page 46: Regolazione Della Messa A Fuoco

    Pagina 46 Regolazione della messa a fuoco Per eseguire la messa a fuoco del dispositivo AXIS 211M, seguire le istruzioni seguenti. 1. Nella pagina Configurazione base degli strumenti di configurazione, aprire la pagina Regolazione messa a fuoco. 2. Impostare DC-Iris su Disabilitato e fare clic su Salva.

  • Page 47: Altri Metodi Di Impostazione Dell'indirizzo Ip

    1. Acquisire un indirizzo IP sullo stesso segmento di rete cui è connesso il computer utiliz- zato. 2. Individuare il numero di serie indicato sull'etichetta del dispositivo AXIS 211M. 3. Aprire un prompt dei comandi sul computer e digitare i seguenti comandi:...
  • Page 48 1 uscita transistor: consente di connettere dispositivi esterni, quali relé e LED. Le periferiche connesse possono essere atti- vate da AXIS VAPIX AP, i pulsanti di uscita sulla pagina Immagini dal vivo o da un tipo di evento. L’uscita verrà visualiz- zata come attiva (visualizzata in Configu- razione evento >...

  • Page 49: Schema Delle Connessioni

    Guida all'installazione di AXIS 211M Schema delle connessioni AXIS 211M max. 100 mA Indicatori LED Colore Indicazione Rete Verde Luce fissa: connessione di rete a 100 Mbit/s. Luce lampeggiante: attività di rete. Giallo Luce fissa: connessione di rete a 10 Mbit/s. Luce lampeggiante: attività di rete.

  • Page 50: Ripristino Delle Impostazioni Di Fabbrica

    È possibile inoltre ripristinare le impostazioni di fabbrica mediante l’interfaccia Web. Per ulteriori informazioni, consultare la Guida in linea o il Manuale per l'utente. Ulteriori informazioni Il Manuale per l’utente è disponibile sul sito Web di Axis all’indirizzo www.axis.com oppure sul CD fornito con il prodotto. Suggerimento Visitare il sito Web Axis all'indirizzo www.axis.com/techsup per verificare se sono...

  • Page 51: Guía De Instalación

    Esta guía de instalación incluye las instrucciones necesarias para instalar la Cámara de red AXIS 211M en su red. Para obtener información sobre cualquier cuestión relacionada con el uso del producto, consulte el Manual del usuario, disponible en el CD que se incluye en este paquete o en la página www.axis.com/techsup.

  • Page 52: Presentación Del Hardware

    Página 52 Presentación del hardware Indicador de estado y micrófono interno Parte inferior Guía de instalación de AXIS 211M Botón de alejar/acercar Botón de enfoque Conector Panel posterior de red Entrada de audio Salida de audio Número de serie Botón de control Indicador de alimentación(LED)

  • Page 53: Instalación Del Hardware

    Guía de instalación de AXIS 211M Instalación del hardware IMPORTANTE: La AXIS 211M está destinada al uso en interiores y exteriores. Para utilizar la cámara en exteriores, debe instalarse en una caja protectora para exterior aprobada. Para obtener más información sobre cajas para exterior, consulte la página www.axis.com.

  • Page 54: Configuración De Una Dirección Ip

    • Si no puede asignar la dirección IP, compruebe que no haya ningún firewall que bloquee la operación. • Consulte la página 59 para conocer otros métodos para asignar o detectar la dirección IP de la AXIS 211M, por ejemplo, en otros sistemas operativos.

  • Page 55: Axis Ip Utility: Para Cámaras Individuales O Instalaciones Pequeñas

    AXIS IP Utility encuentra y muestra automáticamente los dispositivos Axis que existen en la red. Además, puede utilizarse para asignar manualmente una dirección IP estática. Recuerde que el equipo que ejecute AXIS IP Utility debe instalarse en el mismo segmento de red (subred física) que la AXIS 211M.

  • Page 56: Axis Camera Management: Para Varias Cámaras E Instalaciones Grandes

    Detección automática 1. Compruebe que la cámara está conectada a la red y que recibe alimentación. 2. Inicie AXIS Camera Management. Cuando aparezca la AXIS 211M en la ventana, haga doble click en el icono para abrir la página de inicio.

  • Page 57: Configuración De La Contraseña

    AXIS 211M a los valores iniciales. Consulte la página 62. 4. En caso necesario, haga click en Sí para instalar el AMC (AXIS Media Control) y así permitir la visualización del flujo de vídeo continuo en Internet Explorer. Para ello, debe tener derechos de administrador en su ordenador.

  • Page 58: Ajuste Del Enfoque

    Acceso a la AXIS 211M desde Internet Una vez instalado, puede acceder a la AXIS 211M desde su red local (LAN). Para acceder a la cámara desde Internet, los routers de red deben estar configurados para permitir el tráfico de datos de entrada, que normalmente se efectúa en un puerto específico.

  • Page 59: Otros Métodos Para Configurar La Dirección Ip

    1. Obtenga una dirección IP en el mismo segmento de red en el que está conectado su equipo. 2. Localice el número de serie (N/S) en la etiqueta de la AXIS 211M. 3. Abra una línea de comandos en su equipo y escriba los comandos siguientes: Comando de Windows: arp -s <Dirección IP>...
  • Page 60 1 salida por transistor: para conectar dis- positivos externos como relés y LED. Los dispositivos conectados se pueden activar mediante la AP de AXIS VAPIX, los boto- nes de salida de la página En vivo o medi- ante un tipo de evento. La salida se mostrará...

  • Page 61: Diagrama De Conexiones

    Guía de instalación de AXIS 211M Diagrama de conexiones AXIS 211M máx. 100 mA Indicadores LED Color Indicación Verde Fijo para indicar conexión a una red de 100 Mbit/s. Parpadeo para indicar actividad de red. Ámbar Fijo para indicar conexión a una red de 10 Mbit/s. Parpadeo para indicar actividad de red.

  • Page 62: Restablecimiento De Los Valores Iniciales

    Web. Si desea más información, consulte la ayuda en línea o el manual del usuario. Más información Podrá acceder al Manual del usuario desde el sitio Web de Axis www.axis.com, o bien a través del CD sobre el producto de vídeo de red de Axis suministrado con este producto.
  • Page 64 AXIS 211M Installation Guide v1.1 February 2010 Copyright © Axis Communications AB, 2007-2010 Part No. 38392...
