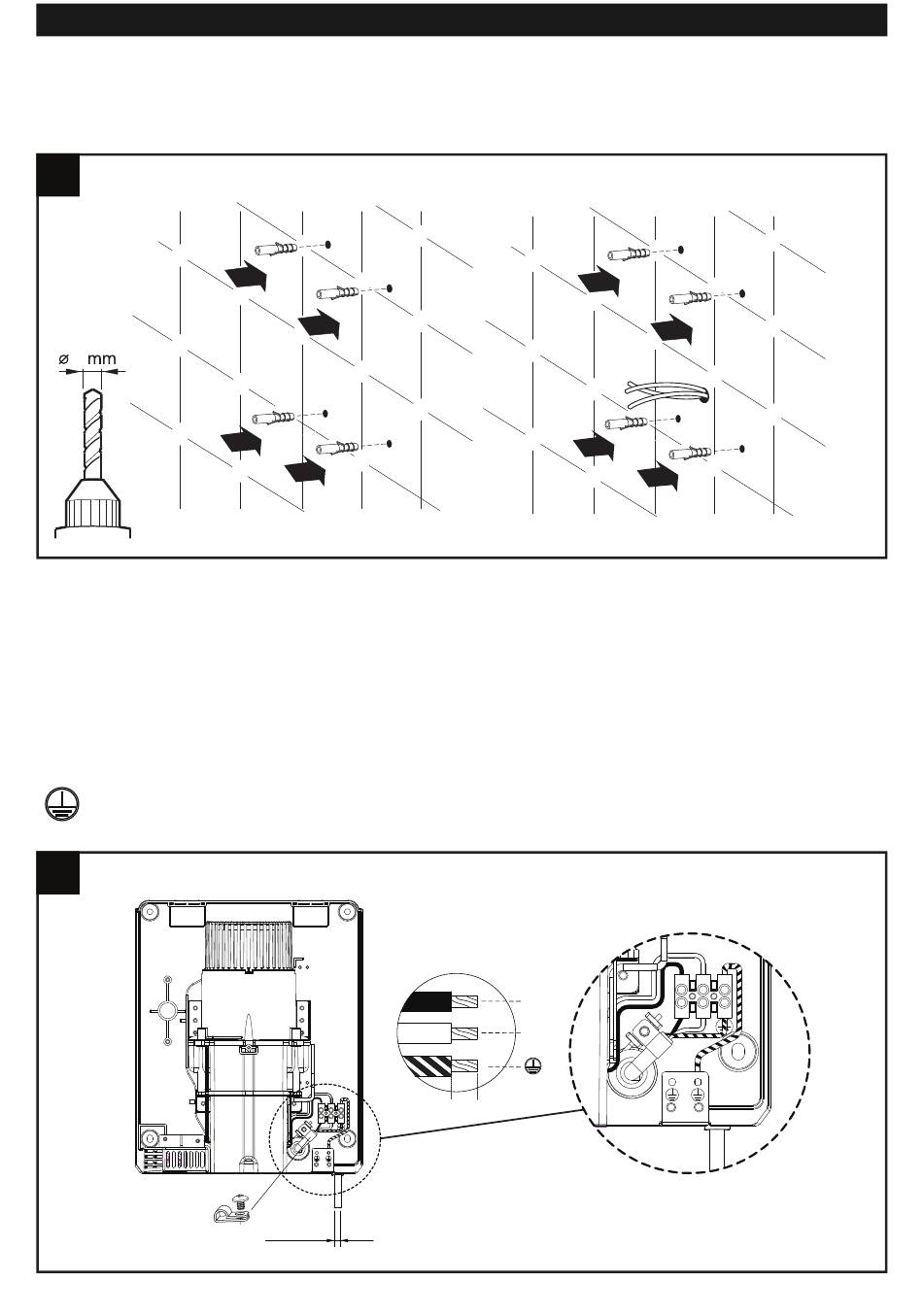

À l'aide d'une perceuse 5/16 (8 mm), percez les murs aux emplacements marqués (Fig. 5A) et insérez les
chevilles filetées de mur.
Si vous avez choisi d'entrer les câbles d'alimentation par l'arrière de l'appareil, réalisez le câblage correct (Fig.
5B).
5
B
A
8
CABLÂGE DU CÂBLE D'ALIMENTATION - BARRETTE DE RACCORDEMENT
ATTENTION : VÉRIFIEZ QUE L'ALIMENTATION N'EST PAS RACCORDÉE
(Voir le schéma de raccordement Fig. 16)
• Insérez le câble dans le guide-câble. Vérifiez que le câble est d'une longueur suffisante pour le câblage.
• Le câble doit passer dans le canal réservé à cet effet.
• Raccordez les câbles comme indiqué (Fig. 6 - Passage des câbles dans la partie inférieure de l'appareil).
• Vissez la barrette de raccordement.
• Vissez le serre-câbles sur la plaque arrière.
ATTENTION : Raccordez le câble de terre au pôle de la barrette de raccordement marqué du symbole
" ".Ne serrez pas trop pour éviter d'endommager le câble d'alimentation.
6A
ECODRY
L
N
6mm
Ø8 mm MAX PVC
