- Page 1 DBA-501 A DIGITAL 100V-POWER AMPLIFIER COMPLIANT TO: IEC 268-3 VDE 0833-4 / DE 0828 / EN 60849 IEC 60849 - ENGLISH OPERATING INSTRUCTIONS / BEDIENUNGSANLEITUNG - DEUTSCH...
- Page 2 SAFETY INSTRUCTIONS DBA-SERIES CAUTION / ACHTUNG CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK DO NOT REMOVE COVER (OR BACK) NO USER-SERVICEABLE PARTS INSIDE REFER SER- VICIING TO QUALIFIED PERSONNEL. ACHTUNG: ZUR VERMEIDUNG VON STROMSCHLÄGEN GEHÄUSEAB- DECKUNG ODER RÜCKSEITE NICHT ENTFERNEN. KEINE VOM BENUT- ZER WARTENDEN TEILE IM INNEREN.
- Page 3 CONTENTS CONTENTS / INHALT DBA-501A GENERAL REFERENCES / ALLGEMEINE HINWEISE ......... .
- Page 4 FEATURES DBA-501 A MAIN FEATURES HAUPTMERKMALE + Degree of efficiency of over 90% + Wirkungsgrad von über 90% + Energy saving + Energiesparend + Sleep function in emergency power operation + Sleep-Funktion im Notstrombetrieb + Low heat waste + Geringe Abwärme + Low battery capacity necessary + Geringe Akkukapazität notwendig FURTHER FEATURES...

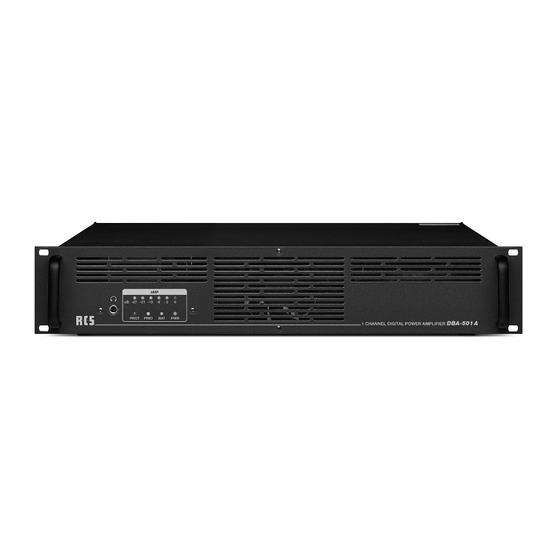

- Page 5 DBA-501 A FRONT PANEL BCDE FRONT VIEW FRONTANSICHT 1. HEADPHONE OUTPUT 1. KOPFHÖRER-AUSGANG The output is used to listen to the signal by connecting Dient zum Abhören des Signals durch Anschluß eines headphones during the leveling of the amplifier Kopfhörers während der Einpegelung des Verstärkers. 2.
- Page 6 REAR PANEL DBA-501 A C D F REAR VIEW DBA-501 A RÜCKANSICHT DBA-501 A 1. On-Off switch 1. Ein- und Ausschalter After pressing this switch, the amplifier is ready for use. If Nach Betätigung dieses Schalters ist das Gerät betriebs- the switch is off, the amplifier is in stand-by position bereit.
- Page 7 DBA-501 A REAR PANEL TE. (Brücke geschlossen ). Solange der Verstärker im As long as the amplifier in sleep mode, the PROT LED SLEEP-Modus sich befindet leuchtet die PROT-LED rot. lights up red. 7. Hoch- und niederohmige Lautsprecherausgänge 7. High and low impedance speaker outputs (100 V, 70V und 8Ω) (100V, 70V and 8Ω) Hoch- und niederohmige Lautsprecherausgänge zum...
- Page 8 BLOCK DIAGRAM DBA-501 A DBA-501 A BLOCK DIAGRAM / BLOCKSCHALTBILD DBA-501 A GAIN LEVEL PROGRAM INPUT LIFT TRAFO PRIORITY CONT 100V PRIO REMOTE PRIORITY LIMITER CONTROL 8Ohm GAIN LEVEL POWER AMPLIFIER OUTPUT PRIORITY INPUT LIFT AC INPUT ~230V/50Hz POWER PHONES SUPPLY DC INPUT CONTROL...
- Page 9 DBA-501 A SPECIFICATIONS Technische Daten DBA-501 A Ausgangsleistung 720 W (Programm) / 500 W sinus nach IEC 268-3 Lautsprecher Ausgänge, erdfrei 100V (20 Ohm); 70V (10 Ohm); 8Ω (65V) Frequenzbereich 50 ~ 25.000 Hz (-3 dB) Signal-Rauschabstand besser als 91 dB Klirrfaktor (THD) bei 1 kHz besser als 0,7% Priorität Eingang (LINE)
- Page 10 NOTES DBA-501 A CONNECTOR AND CABLE ASSIGNMENT / STECKER- UND KABELBELEGUNG STECKER- UND KABELBELEGUNG...
- Page 11 DBA-501 A NOTES...
- Page 12 Technische Änderungen in Hardware und Software vorbehalten. Delivered by / Lieferung durch: © Copyright by RCS AUDIO-SYSTEMS GmbH. RCS21.12.2015 Publication and duplication of the contained data only allowed with our strict permission. Veröffentlichung und Vervielfältigung der enthaltenen Daten, auch auszugsweise, nur mit unserer ausdrücklichen Genehmigung.
