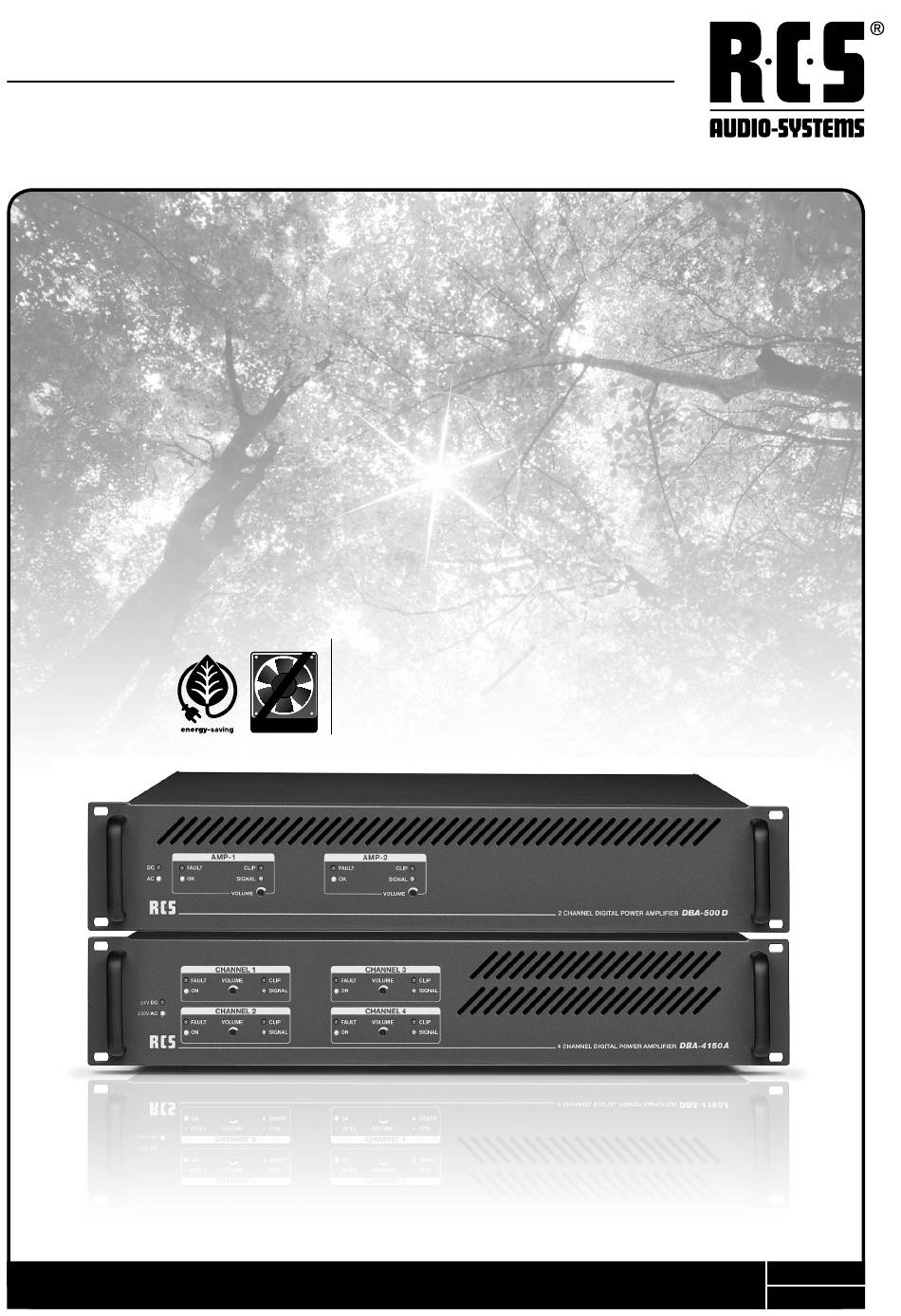

- Page 1 DBA-250 D/500 D/4150 A DIGITAL 100V-POWER AMPLIFIER COMPLIANT TO: IEC 268-5 VDE 0833-4 / DE 0828 / EN 60849 IEC 60849 fanless-cooling - ENGLISH OPERATING INSTRUCTIONS / BEDIENUNGSANLEITUNG - DEUTSCH...
-
Page 2: Safety Instruction
SAFETY INSTRUCTIONS DBA-SERIES CAUTION / ACHTUNG CAUTION: TO REDUCE THE RISK OF ELECTRIC SHOCK DO NOT REMOVE COVER (OR BACK) NO USER-SERVICEABLE PARTS INSIDE REFER SER- VICIING TO QUALIFIED PERSONNEL. ACHTUNG: ZUR VERMEIDUNG VON STROMSCHLÄGEN GEHÄUSEAB- DECKUNG ODER RÜCKSEITE NICHT ENTFERNEN. KEINE VOM BENUT- ZER WARTENDEN TEILE IM INNEREN. -
Page 3: General References / Allgemeine Hinweise
CONTENTS CONTENTS / INHALT DBA-250D / 500D /4150D GENERAL REFERENCES / ALLGEMEINE HINWEISE ......... . -
Page 4: Main Features
FEATURES DBA-SERIES MAIN FEATURES HAUPTMERKMALE + Degree of efficiency of over 90% + Wirkungsgrad von über 90% + Energy saving + Energiesparend + Automatic standby mode + Automatischer Standby-Betrieb + Low heat waste + Geringe Abwärme + Low battery capacity necessary + Geringe Akkukapazität notwendig FURTHER FEATURES WEITERE MERKMALE... -
Page 5: Front Panel

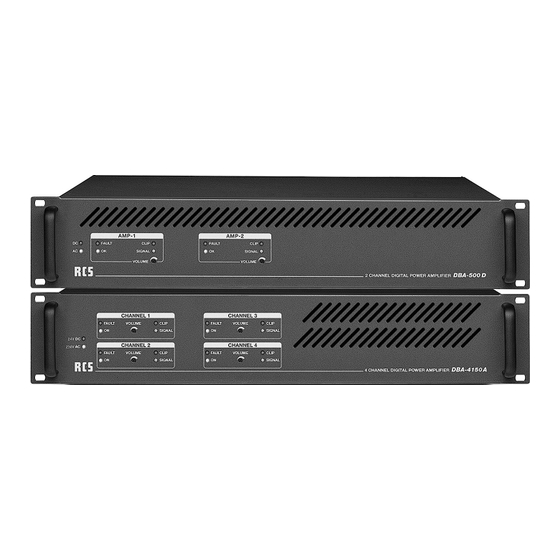

DBA-SERIES FRONT PANEL AMP-1 AMP-2 FAULT CLIP FAULT CLIP SIGNAL SIGNAL VOLUME VOLUME DBA-500 D 2 CHANNEL DIGITAL POWER AMPLIFIER FAULT VOLUME CLIP FAULT VOLUME CLIP SIGNAL SIGNAL 24V DC 230V AC FAULT VOLUME CLIP FAULT VOLUME CLIP SIGNAL SIGNAL DBA-4150 A 4 CHANNEL DIGITAL POWER AMPLIFIER MODEL: DBA-500D... -
Page 6: Rear Panel
DBA-500 D 2 CHANNEL DIGITAL POWER AMPLIFIER REAR PANEL DBA-SERIES FAULT VOLUME CLIP FAULT VOLUME CLIP SIGNAL SIGNAL 24V DC 230V AC FAULT VOLUME CLIP FAULT VOLUME CLIP SIGNAL SIGNAL DBA-4150 A 4 CHANNEL DIGITAL POWER AMPLIFIER MODEL: DBA-500D 2 CHANNEL DIGITAL POWER AMPLIFIER CH 1 AC 230V 6A... - Page 7 DBA-SERIES REAR PANEL 8. Failure indication output (malfunktion) 8. Störmeldeausgänge (Funktionstörung) If notice of malfunction or defect of the amplifier. Bei Defekt bzw. Funktionsstörung der Endstufen. 9. Failure indication output (power supply) 9. Störmeldeausgänge (Energieversorgung) In case of missing mains voltage (230V AC) or emergency Bei fehlender Netzspannung (230V AC) oder Notstrom- power supply voltage (24V DC) versorgungsspannung (24V DC)
- Page 8 DBA-SERIES REAR PANEL SYSTEM CONNECTIONS / VERDRAHTUNGSBEISPIEL R6CD-10 6CD-CHANGER MODEL NO.: R6CD-10 6CD-CHANGER ESM-100D LINE 1 Speakers VARES Fire Brigade Call Station ESC-006A VARES Control-Center AMP-1 AMP-2 FAULT CLIP FAULT CLIP SIGNAL SIGNAL VOLUME VOLUME DC POWER CAUTION DBA-500 D 24V 40A 2 CHANNEL DIGITAL POWER AMPLIFIER RISK OF ELECTRIC SHOCK...
-
Page 9: Block Diagram
BLOCK DIAGRAM DBA-SERIES DBA-SERIES BLOCK DIAGRAM / BLOCKSCHALTBILD DER DBA-SERIE... - Page 10 NOTES DBA-SERIES...
-
Page 11: Specifications
SPECIFICATIONS TECHNICAL DATA / TECHNISCHE DATEN DBA-250 D / 500 D / 4150 D Output power / Ausgangsleistung (Programm/RMS) DBA-250D: 375 W/250 W DBA-500D: 750 W/500 W or 2x 375 W/2x 250 W DBA-4150D: 600 W/300 W or 4x 150 W/2x 300 W... - Page 12 Technische Änderungen in Hardware und Software vorbehalten. Delivered by / Lieferung durch: © Copyright by RCS AUDIO-SYSTEMS GmbH. RCS16.01.2018 Publication and duplication of the contained data only allowed with our strict permission. Veröffentlichung und Vervielfältigung der enthaltenen Daten, auch auszugsweise, nur mit unserer ausdrücklichen Genehmigung.
