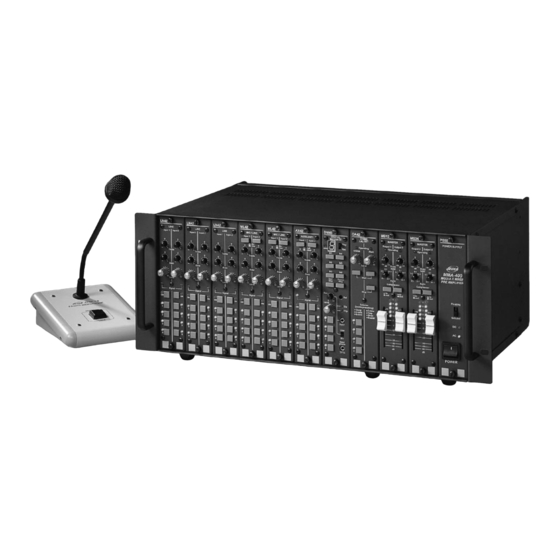

RCS AUDIO-SYSTEMS MMA-400 Series Operating Instructions Manual

Module mixer pre amplifier
Hide thumbs

Advertisement

Quick Links

Download this manual

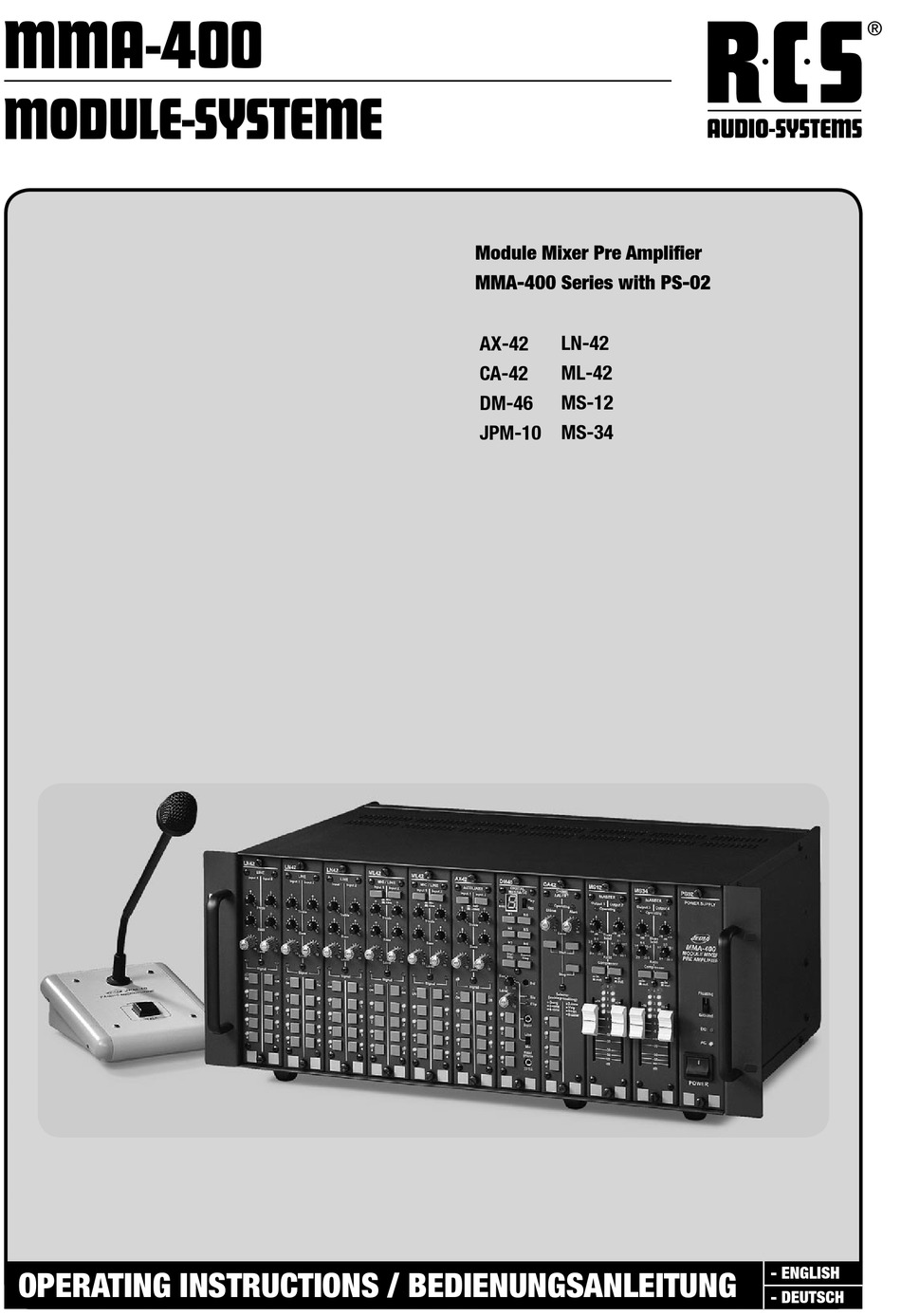

MMA-400
MODULE-SYSTEME
OPERATING INSTRUCTIONS / BEDIENUNGSANLEITUNG
Module Mixer Pre Amplifier
MMA-400 Series with PS-02
LN-42
AX-42
CA-42
ML-42
DM-46
MS-12
MS-34
JPM-10
- ENGLISH
- DEUTSCH

Advertisement

loading
Need help?

Need help?

Do you have a question about the MMA-400 Series and is the answer not in the manual?

Questions and answers

Related Manuals for RCS AUDIO-SYSTEMS MMA-400 Series

Summary of Contents for RCS AUDIO-SYSTEMS MMA-400 Series

  • Page 1 MMA-400 MODULE-SYSTEME Module Mixer Pre Amplifier MMA-400 Series with PS-02 LN-42 AX-42 CA-42 ML-42 DM-46 MS-12 MS-34 JPM-10 - ENGLISH OPERATING INSTRUCTIONS / BEDIENUNGSANLEITUNG - DEUTSCH...

  • Page 2: Safety Instruction

    MODULE-SYSTEME SICHERHEITSHINWEISE SAFETY INSTRUCTION Vor Inbetriebnahme der MMA-400 Serie sind die Sicherheits- Read all safety instruction before operating the MMA-400 vorschriften zu beachten. Series. 1. Moduleinschübe nur unter folgenden Bedingungen 1. Install equipment as follow conditions montieren: • Install at the place, not bending curved. •...
  • Page 3 • Die MMA-400 Serie deckt somit ein breites Feld von klei- • To make the best of the MMA-400 Series in achieving the nen bis hin zu großen Soundmischsystemen ab. Um eine most satisfactory sound system, please read this opera- beste Konfiguration der MMA-400 Serie Individuell für...
  • Page 4 MODULE-SYSTEME MODULE MIXER FRAME MMA-400 WITH PS-02 / MODULE MIXER-RAHMEN MMA-400 MIT NHETZTEILMODUL PS-02...
  • Page 5 MODULE-SYSTEME POWER SUPPLY MODULE PS-02 / NETZTEIL MODULE PS-02 ARRANGEMENT: ANORDNUNG 1. AC Inlet Socket. 1. AC Inlet Socket. 2. AC Fuse Holder. 2. AC Fuse Holder. 3. DC 24V Input Screw Terminal. 3. DC 24V Input Screw Terminal. 4. DC Fuse Holder. 4.
  • Page 6 MODULE-SYSTEME 5. IN/OUT 32-PIN DIN CONNECTOR 5. IN/OUT 32-STIFT DIN CONNECTOR This is to connect signal mother board of module mixer Verbindungsstecker um Hauptplatinensignal von Modul frame and modules. Mischer Rahmen auf Module zu übertragen. 6. AC MAIN POWER SWITCH 6.
  • Page 7 MODULE-SYSTEME MODULE MIXER FRAME MMA-400 WITH PS-02 MODULE MISCHER GEHÄUSE MMA-400 MIT NETZTEIL PS-02 Modu le Type / Bezeichnung MMA-400 PS-02 Applications Module Mixer Preamplifier with PS-02 Power Supply Module Anwendungsbereich Module - Misch - Vorverstärker mit PS-02 Netzteil Module Output Voltage Ausgangsspannung 18V DC...
  • Page 8 MODULE-SYSTEME BLANK PANELS MMA-400 (FRB) ZUBEHÖRTEILE FÜR LEERFELDSTECKPLÄTZE IM GEHÄUSE MMA-400 (FRB) Appearance FRB Ansichten der Leerfelder FRB Leerfeld hinten Leerfeld vorne Specifications / Merkmale Short Bar SH-11 Extension EX-11 Verbindungs-Steckleiste SH-11 Service-Verbindungskabel EX-11...
  • Page 9 MODULE-SYSTEME EXTENSION CABLES UTP-8010/UTP-8020/ UTP- VERBINDUNGSKABEL UTP -8010 / UTP-8020 / 8030 UTP-8030 MMA-400 PICTURES MMA-400 ABBILDUNGEN Views Ansichten HOW TO SETTING MODULE MODULEINSTELLUNGEN BEI MODULRAHMENER- WEITERUNG 1. Set „on“ all extension on/off jumper offer take out first module frame PS-02.(factory production is „off“ po- 1.
  • Page 10 MODULE-SYSTEME SH-11 (SHORT BAR) SH-11 (VERBINDUNGS-STECKLEISTE) Example Beispiel 1. Setzen Sie einzelne Module von links nach rechts ein. 1. Set each module from the left to the right. 2. Befestigen Sie Leerfelder vorne und hinten erst nach Fi- 2. nstall blank panel at the front and rear after fixing SH xierung der Verbindungs- Steckleiste SH 11, wenn Sie 11(short bar), when you take out modules among com- zwischen Modulen Felder freilassen wollen.
  • Page 11 MODULE-SYSTEME MIC/LINE-MODULE ML-42, LINE-MODULE LN-42 MIC/LINE-MODULE ML-42, LINE-MODULE LN-42 MERKMALE NOMENCLATURE 1. Input 5-polige Schraubklemmen 1. Input 5-pin Screw Terminals 2. IN/OUT 32-PIN DIN Gerätestecker 2. In/out 32-pin DIN Connector 3. Gruppenselektion Schalter und LED-Anzeige 3. Group Selection Switches & Indicators 4.
  • Page 12 MODULE-SYSTEME AUX-MODULE AX-42 AUX-MODULE AX-42 NOMENCLATURE MERKMALE 1. Input RCA pin Jacks. 1 . Input RCA Chinchbuchsen. 2. In/out 32-pin DIN Connector. 2. IN/OUT 32-PIN DIN Gerätestecker. 3. Group Selection Switches & Indicators. 3. Gruppenselektion Schalter & Anzeige. 4. ON Switches & In-use Indicators. 4.
  • Page 13 MODULE-SYSTEME 4. ON SWITCHES& IN-USE INDICATOR 4. ON-SCHALTER & BETRIEBS LED-ANZEIGE Pushing the switch, In-use channel LED will turn on and Wird der Schalter gedrückt, aktiviert sich der jeweilige input signal of each module fed up to selected master Kanal und die Betriebs LED „ON“ leuchtet. Das Ein- group switch contact is linked with that of JPM-10 PTT gangssignal gelangt nun zum Haupt-Gruppenschalter- and makes chime automatically from CA-42 when setting...
  • Page 14 MODULE-SYSTEME BLOCK DIAGRAM BLOCK-SCHALTBILDER...

  • Page 15: Block Diagram

    MODULE-SYSTEME BLOCK DIAGRAM BLOCK-SCHALTBILDER MODULE TYPE ML-42 LN-42 AX-42 APPLICATIONS MIC/LINE PREAMPLIFIER MODULE LINE PEAMPLIFIER MODULE AUXILIARY PREAMPLIFIER (2 Channel 4 Outputs) (2 Channel 4 Outputs) MODULE (2 Channel 4 Outputs) Inputs 2 Inputs 2 Inputs 2 Inputs Outputs 4 Outputs 4 Outputs 4 Outputs Input Sensitivity &...

  • Page 16: Master Module

    MODULE-SYSTEME MASTER MODULE MS-12/MS-34 MASTER MODULE MS-12/MS-34 NOMENCLATURE MERKMALE 1. Group Output 3-pin Screw Terminals 1. Gruppen Output 3-Polige Schraubklemmen 2. Rec Output RCA pin Jacks 2. REC-Output Chinch-Buchsen 3. In/out 32-pin DIN Connector 3. IN/OUT 32-PIN DIN Gerätestecker 4. Group Fader Controls 4.
  • Page 17 MODULE-SYSTEME 1. GROUP OUTPUT 32-PIN SCREW TERMINALS 1. GRUPPEN OUTPUT 3-PIN SCHRAUBKLEMMEN Output terminal to send input signal from the module Ausgangsanschluss zum Senden der zu Gruppen gebil- deten Eingangssignale von den Modulen 2. REC OUTPUT RCA PIN JACKS 2. RECORD OUTPUT RCA CHINCH-BUCHSEN Recording output pin jack to record input signal from Chinch Output - Anschluss zur Aufzeichnung der von each module.

  • Page 18: Specification

    MODULE-SYSTEME BLOCK DIAGRAM BLOCK SCHALTBILD SPECIFICATION TECHNISCHE DATEN MODULE TYPE MS-12, 34 Applications Master Output Module with Compressor (2 Outputs) Inputs 2 Inputs Outputs 4 Outputs Output Level & Impedance Outputs 1,2,3,4: NOR +4dB/600ohm Balanced Outputs 1,2,3,4: MAX +10dB/600ohm Balanced Rec Outputs 1,2,3,4: -0.58dB/1kohm Unbalanced Rec Outputs 1+2,3+4: -6.73dB/1kohm Unbalanced Compressor Threshold...
  • Page 19 MODULE-SYSTEME DIGITAL MESSAGE MODULE DM-46 DIGITAL MESSAGE MODULE DM-46 NOMENCLATURE MERKMALE 1. External Control Signal Input Terminals 1. Signal Eingangsanschlüsse zur externen Ansteuerung 2. In/out 32-pin Connector 2. IN/OUT 32-PIN Gerätestecker 3. Group Selection Switches & Indicators 3. Gruppenselektion Schalter & Anzeige 4.
  • Page 20 MODULE-SYSTEME SWITCH SETTING SCHALTERSTELLUNG 1. Basic Setting 1. Grundeinstellung The module has a back-up battery so that the announce- Das Modul hat eine Reservebatterie, so dass die Texte ments are kept stored even after switching off. This back- auf den Speicherbänken auch nach dem Abschalten des up battery is deactivated when delivered ex factory to Gerätes erhalten bleiben.
  • Page 21 MODULE-SYSTEME 3. HOW TO INCREASE MEMORY MODULE 3. ERHÖHEN DER SPEICHERKAPAZITÄT A) Remove the bolt of (A) to APPEARANCE. A) Befestigungsschauben von der Leiterplatte (A)entfernen B) Insert JEDIA’s memory module to the memory socket. um an den Speichererweiterungsplatz zu kommen. C) Set „SEL1“...
  • Page 22 MODULE-SYSTEME 3) Set the switch MICILINE according to the input signal 3) Schalter MIC/LINE gemäß des Eingangssignals justieren. used: for a microphone to position „MIC“; for a unit with Für Mikofonpegel „MIC“ (z.B. Mikrophon) und für Linepe- line level (e.g cassette recorder CD player) to position gel „LINE“...
  • Page 23 MODULE-SYSTEME 4. HOW TO REPEAT REPLAYING 4. Repeat Funktion An announcement can also be repeated automatically Ein Gespeicherter Text kann auch automatisch wieder- according to the settings carried out „bass setting“ un- holt werden, wenn folgende Einstellungen durchgeführt der item 2. werden: (Siehe „Grundeinstellungen“...
  • Page 24 MODULE-SYSTEME BLOCK DIAGRAM BLOCK SCHALTBILD SPECIFICATION TECHNISCHE DATEN MODULE TYPE DM-46 Inputs Mic: -50dB/600ohm Unbal Line: -10dB/10kohm Unbal Remote Control Inputs: 13-pin Screw Terminal (M1~M6, Start / Stop, Repeat / Stop, Busy, EM) Outputs Audio Output: +6dB/20kohm Headphone Output: 24mW>32ohm Frequency Response Mic: 300Hz~6.4kHz (ƒs=16kHz) Line: 100Hz~6.4kHz (ƒs =16kHz)
  • Page 25 MODULE-SYSTEME CHIME & ALERT SIGNAL MODULE CA-42 GONG UND SIRENEN- SIGNAL-MODULE CA-42 NOMENCLATURE MERKMALE 1) External Alert Control Screw Terminals 1) Schraubklemmen zur externen Ansteuerung des Alarmes 2) External Chime Control Screw Terminal 2) Schraubklemmen zur externen Ansteuerung des Gongs 3) In/out 32-pin DIN Connector 3) IN/OUT 32-Pin DIN Gerätestecker 4) Group Selection Switches &...
  • Page 26 MODULE-SYSTEME 9. CHIME VOLUME CONTROL 9. GONG LAUTSTÄRKEREGLER 10. ALERT OPERATING INDICATOR 10. ALARM BETRIEBSANZEIGE 11. CHIME OPERATING INDICATOR 11. GONG BETRIEBSANZEIGE 12. ALERT SELECTOR JUMPERS 12. ALARM AUSWAHL-JUMPER Jumper for four kinds of alarm selector(2-tone, yelp, si- JUMPER ZUR AUSWAHL VIER VErschiedener Alarm-Töne ren, buzzer) factory production 2-tone chime.
  • Page 27 MODULE-SYSTEME PAGING MICROPHONE JPM-10 MIKROPHONSPRECHSTELLE JPM-10...
  • Page 28 MODULE-SYSTEME CABLING PAGING MICROPHONE JPM-10/ML-42 KABELVERBINDUNG ZWISCHEN MIKROPHON- SPRECHSTELLE JPM-10 UND MIC/LINE-MODUL ML-42...
  • Page 29 MODULE-SYSTEME NOTE: NOTIZEN:...
  • Page 30 MODULE-SYSTEME NOTE: NOTIZEN:...
  • Page 31 MODULE-SYSTEME NOTE: NOTIZEN:...
  • Page 32 Technische Änderungen in Hardware und Software vorbehalten. Lieferung durch: © Copyright by RCS AUDIO-SYSTEMS GmbH. RCS28.07.2005 Publication and duplication of the contained data only allowed with our strict permission. Veröffentlichung und Vervielfältigung der enthaltenen Daten, auch auszugsweise, nur mit unserer ausdrücklichen Genehmigung.
