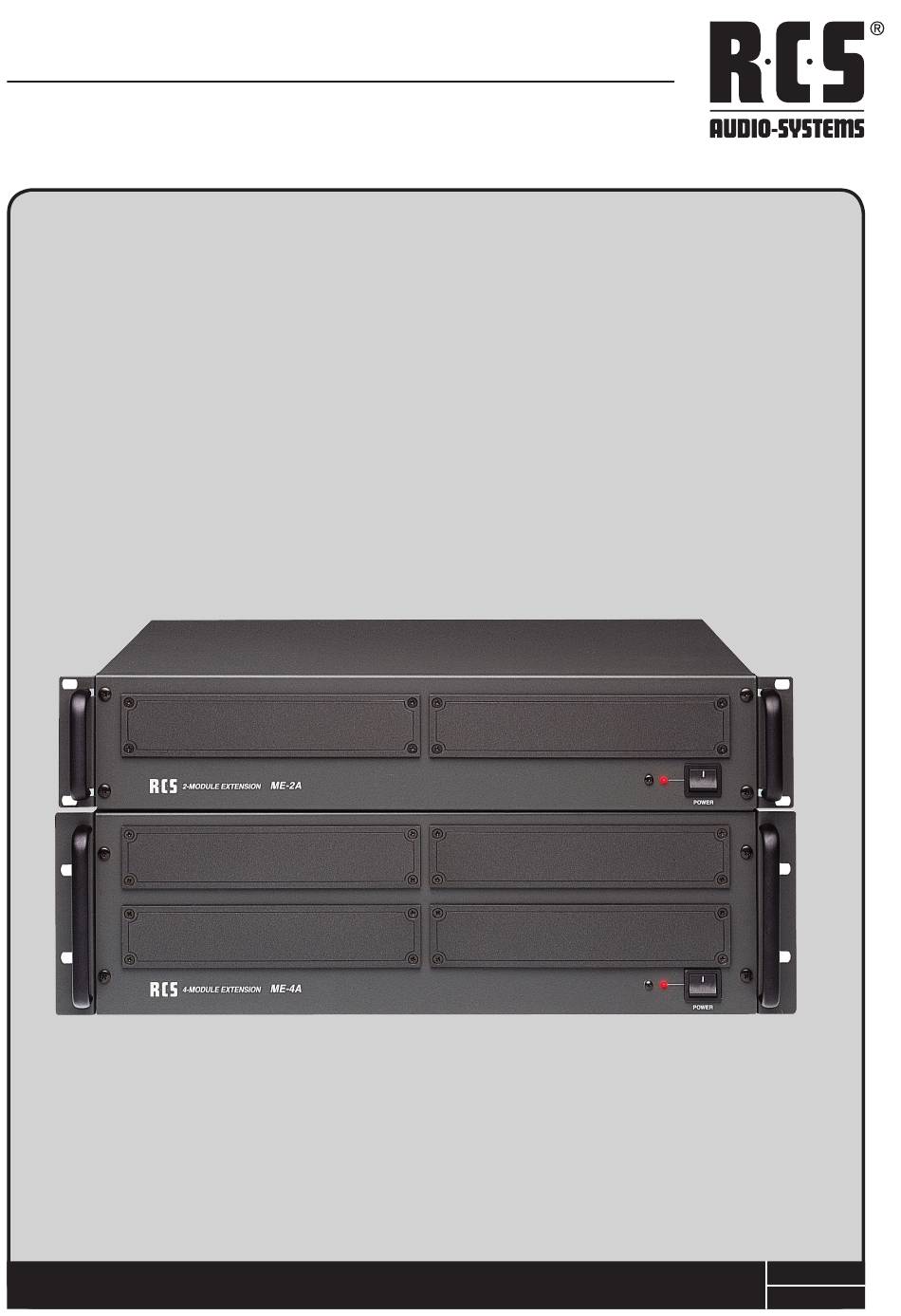

- Page 1 ME-2A/ME-4A 2-/4-MODULE EXTENSION - ENGLISH OPERATING INSTRUCTIONS / BEDIENUNGSANLEITUNG - DEUTSCH...
-
Page 2: Safety Instruction
SAFETY INSTRUCTION WICHTIGE SICHERHEITSHINWEISE Please read all safety instructions before operating the Bitte lesen Sie die Sicherheitsanweisungen, bevor Sie ME-2A/ME-4A. ME-2A/ME-4A in Betrieb nehmen. 1. Installation according to the following guidelines: 1. Installation nach folgenden Richtlinien: • Install the device always on a flat and even surface. • Stellen Sie das Gerät immer auf eine ebene und stabile Unterfläche. - Page 3 CONTENTS CONTENTS / INHALT ME-2A / ME-4A GENERAL REFERENCES / Allgemeine HinWeiSe ......... .
-
Page 4: Front Panel

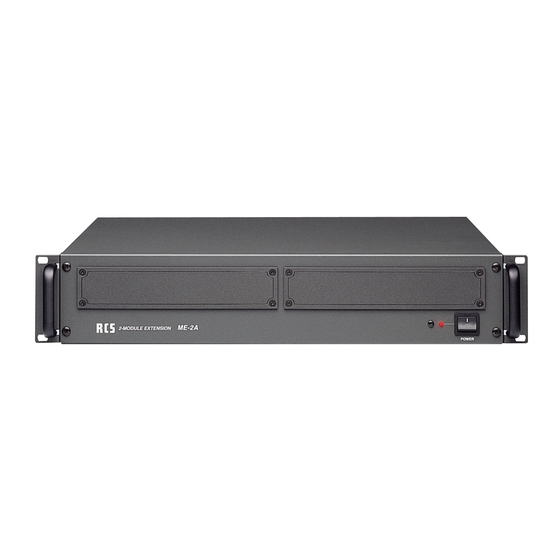

FRONT PANEL ME-2A/ME-4A ME-2A 2-MODULE-EXTENSION ME-4A 4-MODULE-EXTENSION 1. BLANK PANEL 1. FRONTBLENDEN-ARMATUR Remove front panels to insert pack modules (TP-10, Entfernen Sie die Frontblende um die Module einzuset- CP-10, CR-10, DM-10, CDP-10M, CDR-10RDS). The zen. (TP-10, CP-10, CR-10, DM-10, CDP-10M, CDR- Modules CDP-10M or CDR-10RDS can be added two 10RDS) Die Module CDP-10M bzw. CDR-10RDS können... -
Page 5: Rear Panel
ME-2A/ME-4A REAR PANEL 1. WECHSELSTROM 1. AC POWER Diese Steckdose ist für Wechselstrom geeignet. This is for AC power with inlet socket. 2. SICHERUNGSHALTER 2. FUSE HOLDER Mit integrierter AC-Sicherung. Sollte die Sicherung ka- Built in AC fuse in the AC socket. When fuse is blown- puttgehen, verwenden Sie eine der unten genannten Er- out, use some time, some spec as below spec. -
Page 6: Antenna Connection
ANTENNA CONNECTION ME-2A/ME-4A • FM RECEIVING ANTENNA • FM-EMPFANGSANTENNE The electric wave of FM broadcasting is weaker in val- Die Elektrowellen des FM-Funks können ein wenig ab- leys, around buildings and in iron-reinforced buildings geschwächt sein, wenn man sich in Tälern, in der Um- because of its one nature. - Page 7 ME-2A/ME-4A ANTENNA CONNECTION • AM LEAD ANTENNA • AM-FÜHRUNGSANTENNE Connect 6~8 m cable to the AM terminal and route cable Verbinden Sie 6 ~ 8 Meter Kabel mit dem AM-Termianl to give the best reception. Keep away from power cables um den besten Empfang zu sichern. Halten Sie das Ge- and fluorescent lights.
-
Page 8: System Connections
SYSTEM CONNECTIONS ME-2A/ME-4A SYSTEM CONNECTIONS / SYSTEM ANSCHLUSSBEISPIEL ME-2A ME-4A MODEL NO.: VLA-240C VLA-240C MA-1410... -
Page 9: Specifications
ME-2A/ME-4A SPECIFICATIONS TECHNICAL DATA / TECHNISCHE DATEN ME-2A / ME-4A Output Level - impedance / ME-2A : PACK1, 2 : NOR 0dBU (0.775V) 600 BAL Ausgangsleistung - Impedanz SUMMING : NOR 0dBU (0.775V) 600 BAL ME-4A : P ACK 1, 2, 3, 4 : NOR 0dBU (0.775V) 600 BAL SUMMING : NOR 0dBU (9,775V) 600 BAL Frequency Response Less Than 0.5dB (20Hz~20KHz) Signall to Noise Ratio More Than 69dB Power supply/ 120V/220V/230V/240V AC 50~60Hz 24V DC Power Consumption Dimensions ME-2A : 483 (W) x 88 (H) x 350 (D) mm ME-4A : 483 (W) x 133 (H) x 350 (D) mm Weight ME-2A : 5 kg ME-4A : 6 kg... -
Page 10: Block Diagram
BLOCK DIAGRAM ME-2A/ME-4A ME-2A & ME-4A BLOCK DIAGRAM / BLOCKSCHALTBILD ME-2A & ME-4A... - Page 11 ME-2A/ME-4A NOTES...
- Page 12 2-/4-MODULE EXTENSION ME-2A/ME-4A Hardware and Software specifications subject to change without notice. Technische Änderungen in Hardware und Software vorbehalten. Delivered by / Lieferung durch: © Copyright by RCS AUDIO-SYSTEMS GmbH. RCS01.08.2008 Publication and duplication of the contained data only allowed with our strict permission. Veröffentlichung und Vervielfältigung der enthaltenen Daten, auch auszugsweise, nur mit unserer ausdrücklichen Genehmigung.
