EASYKA – EASYBKA
1.
INTRODUCTION
Le contrôle d'accès EASYKA constitue une unité protégée contre les actes de vandalisme et parfaitement
adaptée à des applications externes. L'unité peut accepter jusqu'à 500 utilisateurs et garantie l'accès par le
biais de codes confidentiels.
La version EASYBKA est équipée de rétroéclairage.
2.
CARACTERISTIQUES ELECTRIQUES PRINCIPALES
Plage de tension de fonctionnement :
Courant maximal en entrée sans périphériques connectés:
chauffage désactivé:
avec rétroéclairage
(seulement EASYBKA):
chauffage activé à 12 V CC :
chauffage activé à 24 V CC :
Sorties de relais de verrouillage:
Sorties de relais auxiliaire:
Entrées:
REX
Entrée auxiliaire (In / Écran)
Température de fonctionnement :
Radiateur du clavier activé:
Radiateur du clavier désactivé:
Degré de protection IP:
Dimensions :
Poids:
3.
INSTALLATION

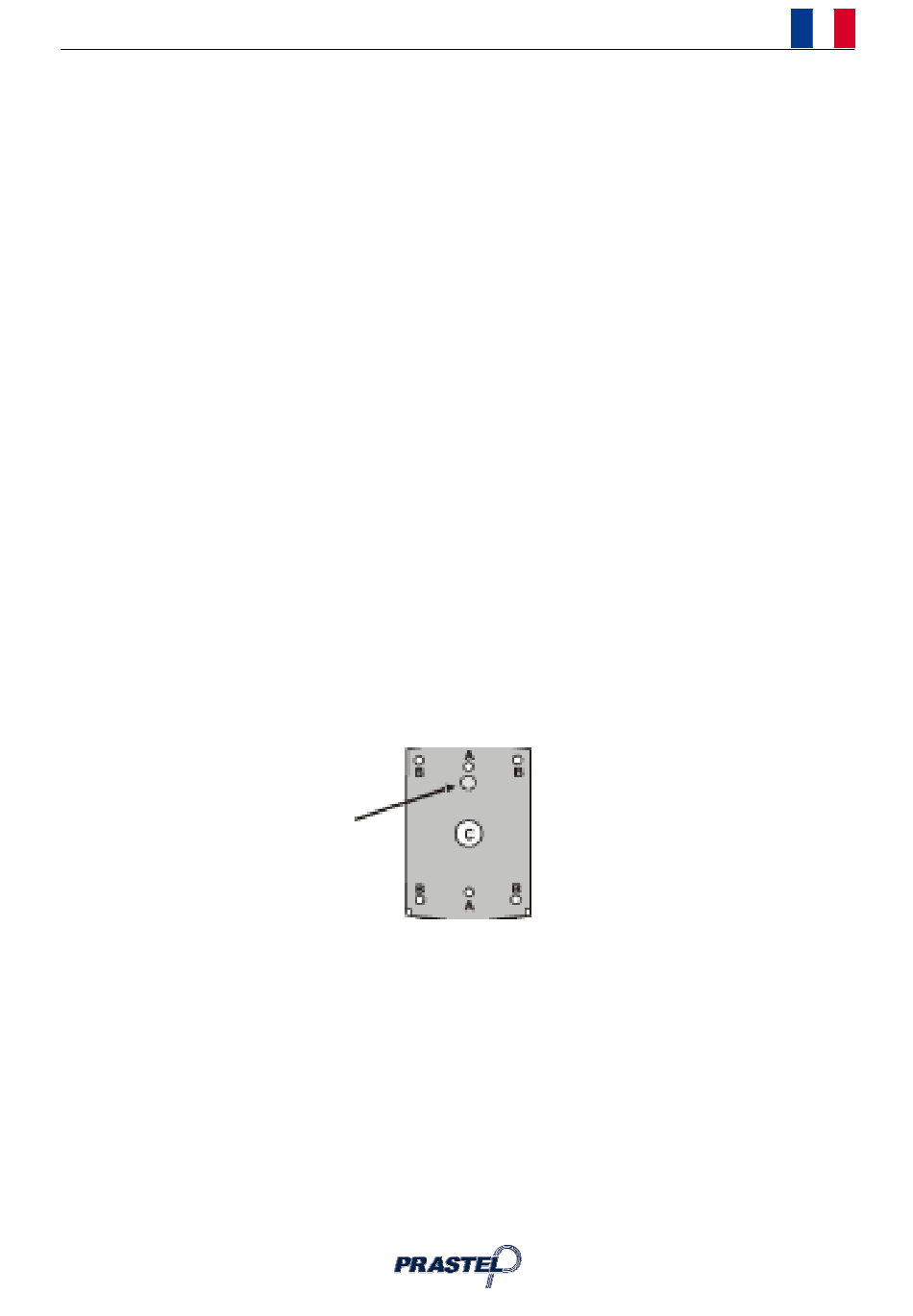

Avant l'installation, choisir la position pour le montage du clavier EASYKA. Cette position doit être à la hauteur de
l'épaule et sur le même côté de la poignée de la porte. Pour fixer le clavier percer en correspondance des 2
points indiqués avec la lettre A.
ATTENTION!
NE P AS PERCE R
Lentille du tamper
Percer en correspondance du signe C pour le passage des câbles.
1.
Relier le clavier en suivant les instructions fournies au paragraphe suivant.
2.
Fixer le fond du clavier EASYKA dans la position choisie.
3.
Replacer le couvercle du EASYKA sur le clavier.
4.
Visser le couvercle au moyen de la vis de sécurité et de la clé en L fournies avec le kit.
3.1 Branchements de EASYKA
Le clavier est équipé d'un câble à 10 pôles d'1 m de long. Pour le raccordement du clavier EASYKA,
procéder de la façon indiquée ci-après.
1.
Préparer le câble de la longueur demandée.
2.
Relier les fils du EASYKA aux dispositifs correspondants et couvrir toutes les connexions. Se
reporter au tableau des couleurs de raccordement ci-dessous et aux schémas de raccordement
fournis aux paragraphes suivants.
________________________________________________________________________________________________________________________________________________________________________________________________
12-24 VAC/DC
20 mA (veille) - 115 mA (maximum)
50 mA (veille) - 145 mA (maximum)
520 mA (veille) - 615 mA (maximum)
350 mA (veille) - 465 mA (maximum)
2A
2A
N.O., contact à sec
N.C., contact sec en mode écran
N.O., contact à sec en mode entrée
–20 °C à 63 °C
0 °C à 63 °C
IP 65
120 mm (L) x 76 mm (l) x 21 mm (h)
410 g
1

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the EASYKA and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for PRASTEL EASYKA

  • Page 1 INSTALLATION Avant l’installation, choisir la position pour le montage du clavier EASYKA. Cette position doit être à la hauteur de l’épaule et sur le même côté de la poignée de la porte. Pour fixer le clavier percer en correspondance des 2 points indiqués avec la lettre A.
  • Page 2 EASYKA – EASYBKA COULEUR DESCRIPTION ROUGE V INPUT NOIR GROUND VERT REX/BL BLANC IN/MONITOR VIOLET LOCK: GRIS N.O. MARRON N.C. BLEU AUX: JAUNE N.O. ORANGE N.C. Couper et couvrir tous les conducteurs non utilisés. Deux schémas typiques de raccordement sont illustrés ci-dessous.
  • Page 3: Modes De Fonctionnement

    à ses trois modes de fonctionnement. Existent trois niveaux d’utilisateur: Utilisateur normal Un utilisateur normal possède un code principal et ne bénéfice d’un accès que lorsque l’unité EASYKA est en mode normal ou contourné. Utilisateur sécurisé...
  • Page 4 System). Pour pouvoir accéder au menu de programmation (Programming Menu System), il est nécessaire au préalable de placer l’EASYKA en mode programmation (voir par.8.1). Lors de la fabrication en usine de l’EASYKA, certains codes et paramètres font l’objet d’une pré-programmation. Ces paramètres sont appelés «...
  • Page 5 1. Appuyer sur la touche ‘#’ 1 fois : on entendra un signal acoustique long. Le voyant de la porte s’éteint et le voyant du mode passe au vert. Cela signifie que l’EASYKA est repassé en mode normal. 2. Des entrées erronées peuvent provoquer la réinitialisation du clavier en mode normal.
  • Page 6 3. Saisissez le nouveau code à quatre chiffres (différent de 0001) pour la sélection du mode contourné. Pour le désactiver saisissez le code à quatre chiffres 0000. 4. L’EASYKA retourne en mode normal: il s’ensuit l’émission de 3 bips: le voyant de la porte s’éteint et le voyant du mode passe au vert.
  • Page 7 EASYKA – EASYBKA 15. DEFINIR LE FONCTIONNEMENT A SECURITE RELATIVE / SECURITE ABSOLUE ET DU TEMPS DU RELAIS SERRURE. 1. Accédez au mode programmation. 2. Appuyez sur la touche « 6 » pour accéder au menu 6: le voyant vert du mode clignote.
  • Page 8 4. Entrez le code confidentiel à 4 chiffres du code principal de l’utilisateur auquel vous souhaitez ajouter un code secondaire. (Si le code principal saisi n’est pas valide, vous entendez un long bip et l’EASYKA continue d’attendre la saisie d’un code principal valide).
  • Page 9 19. ACTIVATION OU DESACTIVATION DU RADIATEUR INTEGRE L’EASYKA contient un radiateur intégré. Quand le radiateur est en service, il se déclenche quand la température descend entre 5°C et 3°C environ et demeure en activité jusqu’à ce que la température atteigne approximativement entre 5°C et 8°C.
  • Page 10 Appuyer sur 3 pour accéder à la fonction de modification du code de programmation. Saisir le nouveau code de programmation. L’EASYKA revient en mode Normal : la LED ‘Door’ s'éteint et la LED ‘Mode’ devient verte. 21. REMPLACER UN CODE NORMAL / SECURISE EN CAS DE PERTE REMARQUE: l’EASYKA doit être en mode sécurisé...
  • Page 11: Main Technical Features

    EASYKA – EASYBKA 1. INTRODUCTION The EASYKA is a vandal resistant keypad access control unit suitable for external applications. The unit accepts up to 500 users and provides entry via the use of PIN codes. Model EASYBKA is provided with LED backlight.
  • Page 12 EASYKA – EASYBKA 3.1 Wiring the EASYKA The controller is supplied with a 1 m pigtail, having a 10 conductor cable. To wire the EASYKA, perform the following steps. 1. Prepare the controller cable to the required length. 2. Splice the controller pigtail wires to the corresponding devices and cover each connection. Refer to the wire colour guide provided below and to the wiring diagrams provided on the following pages.
  • Page 13: Norm Al, Secure & Master Users

    4. NORM AL, SECURE & MASTER USERS The EASYKA accepts up to 500 users and provides entry via the use of PIN codes. Each user is provided with two code memory slots, Memory Slot 1 (Primary Code) and Memory Slot 2 (Secondary Code). The way in which the two memory slots are programmed determines a users access level and also determines the way in which the EASYKA grants access in its three Modes of Operation.
  • Page 14: Auxiliary Input And Output

    2. Press the "#" key to confirm the Mode change. Mode LED will turn green AUXILIARY INPUT AND OUTPUT The EASYKA auxiliary input and output can be configured in different combinations, for optimum usability in different applications. (see par.14). REQUEST TO EXIT (REX) BUTTON The REX button must be located inside the premises to be secured and is used to open the door without the use of a proximity card or PIN code, it is usually located in a convenient location, e.g.
  • Page 15: Changing The Open Code

    To exit the Programming Mode 1. Press the " #" key once, you will hear a long beep. 2. The Door LED will be off and the Mode LED will turn green, the EASYKA has returned to Normal Mode NOTE : ...
  • Page 16 2. Enter the 4-digit code (different to 0001) to enable Bypass Code. To disable Bypass Code enter the 4- digit code 0000. 3. The EASYKA returns to Normal Mode: the Door LED will turn off and the Mode LED will turn green. 14. DEFINING AUXILIARY INPUTS/OUTPUTS 1.
  • Page 17 EASYKA – EASYBKA Auxiliary Auxiliary Ouput Aux. Time Settings Auxiliary Input (All times and delay are in seconds) Mode Activated On Relay 01 to 99 Aux. Relay Release Time REX-2 Valid Code or REX-2 N.O. Aux. Relay Toggles 01 to 99 Aux. Relay Release Time...
  • Page 18 3. Enter the 3-digit User Slot codes you wish to delete: The Mode LED will flash red indicating the controller is waiting for the Programming Code to confirm the deletion. If the User Slot is empty you will hear a long beep and the EASYKA will return to Normal Mode.
  • Page 19: Enabling Or Disabling The Built-In Keypad Heater

    3°C to 5°C and will remain active until the keypad temperate rises to approx 5°C to 8°C. When the heater is enabled the EASYKA is lowest operating temperature is -20 C, otherwise is 0°C; When the built-in keypad heater is active it will require additional power.
  • Page 20: Replacing A Lost Programming Code

    EASYKA – EASYBKA 20. REPLACING A LOST PROGRAMMING CODE NOTE: The EASYKA must be in Normal Mode otherwise this will not work. Make sure that the Mode LED is green before proceeding 1. Remove power 2. Press the REX button 3.
