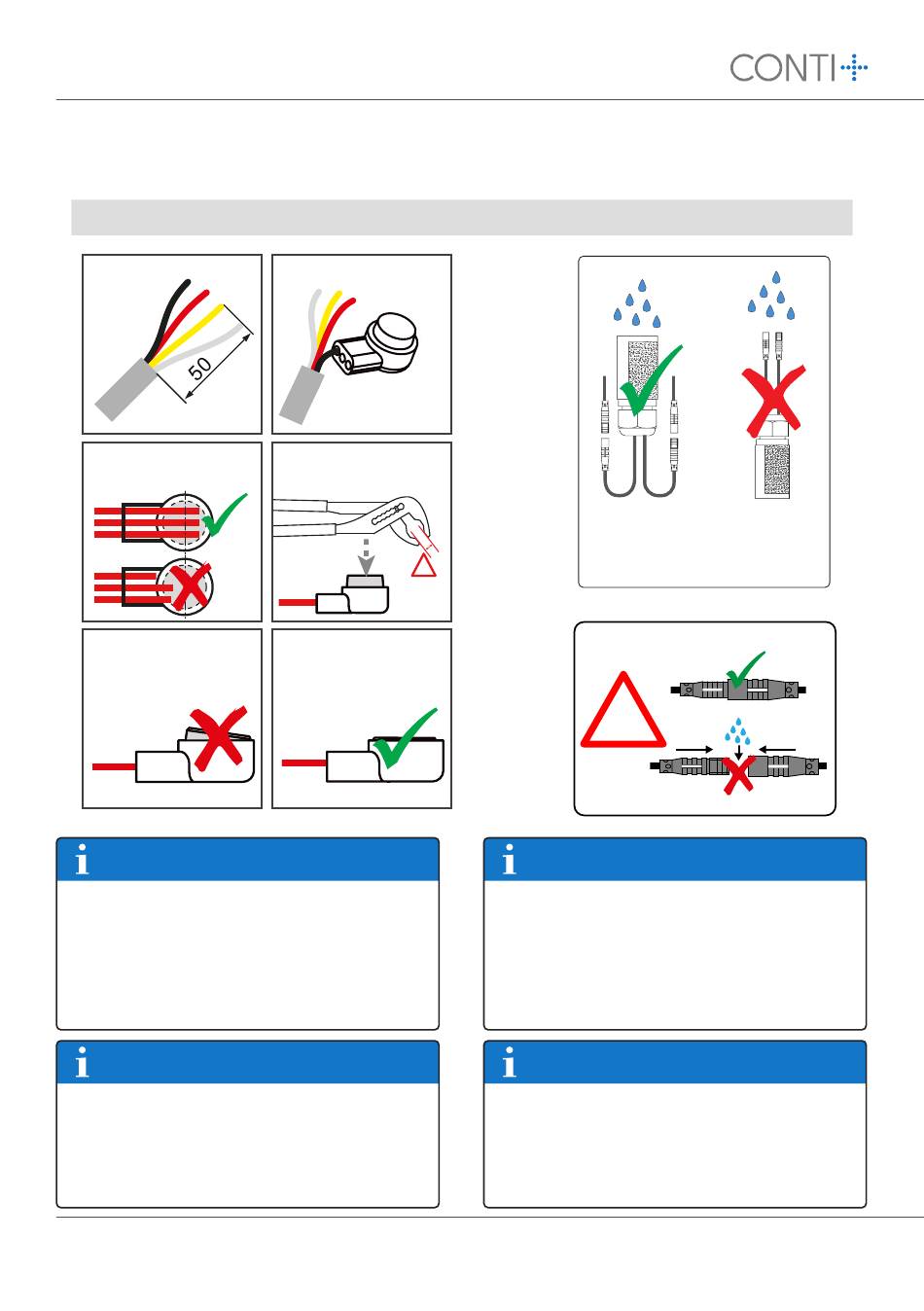

Elektroinstallation | Electrical installation
Allgemein | General
abmanteln | dismantle
8
Hinweis! | Note!
Rückseite transparent
Transparent back Hinweis!
Wartungsverpfl ichtung
Wartungs- und Instandsetzungsverpfl ichtungen
beachten gemäß:
▪
VDI/DVGW 6023 Blatt I
▪
Merkblatt 60.07 der Deutschen Gesellschaft
für das Badewesen e. V.
▪
DIN EN 806-5
Die Zeitabstände für regelmäßige Wartungen richten
sich nach Wasserqualität und Benutzungs häufi gkeit
(jedoch mindestens 1 x pro Jahr).
nicht korrekt ge-
schlossen
Hinweis!
not closed correctly
Für zusätzlich nötigen örtlichen Potenzialausgleich
Kupferleitung von mindestens 6 mm² verwenden.
Bei der Montage sind folgende gesetzlichen Bestim-
mungen durch die ausführende Elektrofachkraft
einzuhalten:
▪
DIN VDE 0100 Teile 701 und 702
Bei Nichtbeachten haftet die ausführende Firma.
Hinweis!
Zwingend erforderliche Verbindungsleitungen sind
bauseits in einem Schutzrohr/Leerrohr zu verlegen und
anzuklemmen.
▪
jeweils erforderliche Leitungstypen sind in den entsprechen-
den Montageanleitungen angegeben.
Die elektrische Verdrahtung darf nur von einer
Elektro fachkraft gemäß DIN VDE 105-100 durch-
geführt werden.
Hinweis!
Schutzart IP68 nur bei korrekter Montage
gewährleistet.
▪
Bei Anschluss auf Steckermarkierung achten.
▪
Steckverbindungen ohne Zugspannung und trocken
vollständig zusammenführen.
▪
Erst nach Kontrolle und Zuordnung der Steck verbindungen
Spannung zuführen.
Hinweis!
