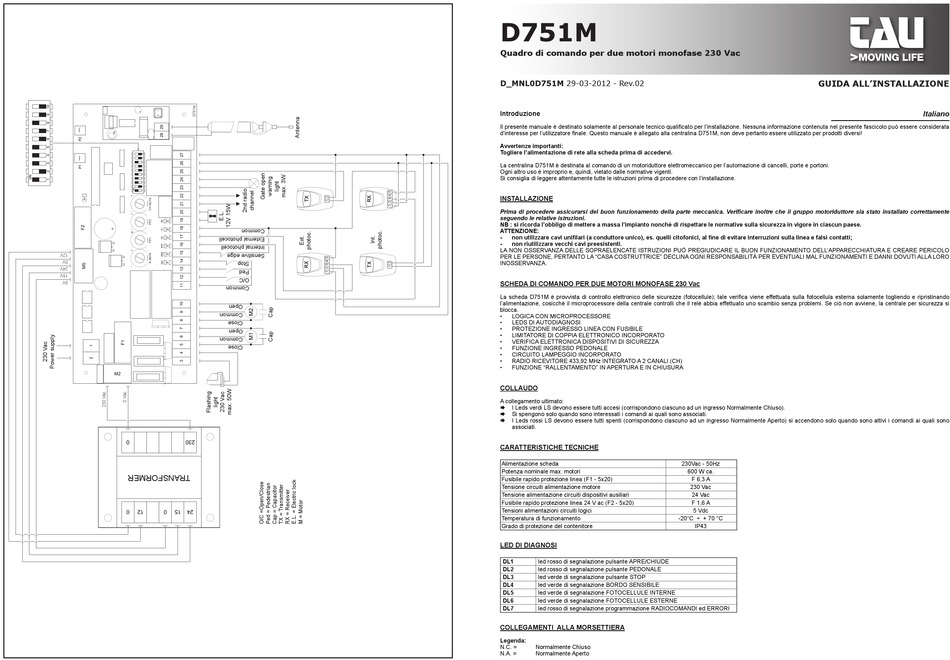

tau D751M Installation Manual

D751M
Quadro di comando per due motori monofase 230 Vac
D_MNL0D751M 29-03-2012 - Rev.02
Introduzione
Il presente manuale è destinato solamente al personale tecnico qualificato per l'installazione. Nessuna informazione contenuta nel presente fascicolo può essere considerata
d'interesse per l'utilizzatore finale. Questo manuale è allegato alla centralina D751M, non deve pertanto essere utilizzato per prodotti diversi!
Avvertenze importanti:
Togliere l'alimentazione di rete alla scheda prima di accedervi.
La centralina D751M è destinata al comando di un motoriduttore elettromeccanico per l'automazione di cancelli, porte e portoni.
Ogni altro uso è improprio e, quindi, vietato dalle normative vigenti.
Si consiglia di leggere attentamente tutte le istruzioni prima di procedere con l'installazione.
INSTALLAZIONE
Prima di procedere assicurarsi del buon funzionamento della parte meccanica. Verificare inoltre che il gruppo motoriduttore sia stato installato correttamente
seguendo le relative istruzioni.
NB : si ricorda l'obbligo di mettere a massa l'impianto nonché di rispettare le normative sulla sicurezza in vigore in ciascun paese.
ATTENZIONE:
- non utilizzare cavi unifilari (a conduttore unico), es. quelli citofonici, al fine di evitare interruzioni sulla linea e falsi contatti;
- non riutilizzare vecchi cavi preesistenti.
LA NON OSSERVANZA DELLE SOPRAELENCATE ISTRUZIONI PUÒ PREGIUDICARE IL BUON FUNZIONAMENTO DELL'APPARECCHIATURA E CREARE PERICOLO
PER LE PERSONE, PERTANTO LA "CASA COSTRUTTRICE" DECLINA OGNI RESPONSABILITÀ PER EVENTUALI MAL FUNZIONAMENTI E DANNI DOVUTI ALLA LORO
INOSSERVANZA.
SCHEDA DI COMANDO PER DUE MOTORI MONOFASE 230 Vac
La scheda D751M è provvista di controllo elettronico delle sicurezze (fotocellule); tale verifica viene effettuata sulla fotocellula esterna solamente togliendo e ripristinando
l'alimentazione, cosicchè il microprocessore della centrale controlli che il relè abbia effettuato uno scambio senza problemi. Se ciò non avviene, la centrale per sicurezza si
blocca.
• LOGICA CON MICROPROCESSORE
• LEDS DI AUTODIAGNOSI
• PROTEZIONE INGRESSO LINEA CON FUSIBILE
• LIMITATORE DI COPPIA ELETTRONICO INCORPORATO
• VERIFICA ELETTRONICA DISPOSITIVI DI SICUREZZA
• FUNZIONE INGRESSO PEDONALE
• CIRCUITO LAMPEGGIO INCORPORATO
• RADIO RICEVITORE 433,92 MHz INTEGRATO A 2 CANALI (CH)
• FUNZIONE "RALLENTAMENTO" IN APERTURA E IN CHIUSURA
COLLAUDO
A collegamento ultimato:
 I Leds verdi LS devono essere tutti accesi (corrispondono ciascuno ad un ingresso Normalmente Chiuso).
Si spengono solo quando sono interessati i comandi ai quali sono associati.

 I Leds rossi LS devono essere tutti spenti (corrispondono ciascuno ad un ingresso Normalmente Aperto) si accendono solo quando sono attivi i comandi ai quali sono
associati.
CARATTERISTICHE TECNICHE
Alimentazione scheda
Potenza nominale max. motori
Fusibile rapido protezione linea (F1 - 5x20)
Tensione circuiti alimentazione motore
Tensione alimentazione circuiti dispositivi ausiliari
Fusibile rapido protezione linea 24 V ac (F2 - 5x20)
Tensioni alimentazioni circuiti logici
Temperatura di funzionamento -20°C ÷ + 70 °C
Grado di protezione del contenitore
LED DI DIAGNOSI
DL1 led rosso di segnalazione pulsante APRE/CHIUDE
DL2 led rosso di segnalazione pulsante PEDONALE
DL3 led verde di segnalazione pulsante STOP
DL4 led verde di segnalazione BORDO SENSIBILE
DL5 led verde di segnalazione FOTOCELLULE INTERNE
DL6 led verde di segnalazione FOTOCELLULE ESTERNE
DL7 led rosso di segnalazione programmazione RADIOCOMANDI ed ERRORI
COLLEGAMENTI ALLA MORSETTIERA
Legenda:
N.C. = Normalmente Chiuso
N.A. = Normalmente Aperto
GUIDA ALL'INSTALLAZIONE
230Vac - 50Hz
600 W ca.
F 6,3 A
230 Vac
24 Vac
F 1,6 A
5 Vdc
IP43
Italiano
