Montage Verbindungstisch - Extremis WALRUS LINKING TABLE Assembly Instructions Manual

MONTAGE VERBINDUNGS TISCH
WAS SIE BRAUCHEN
1 Person
Maulschlüssel Nr. 17
+/- 15 Min.

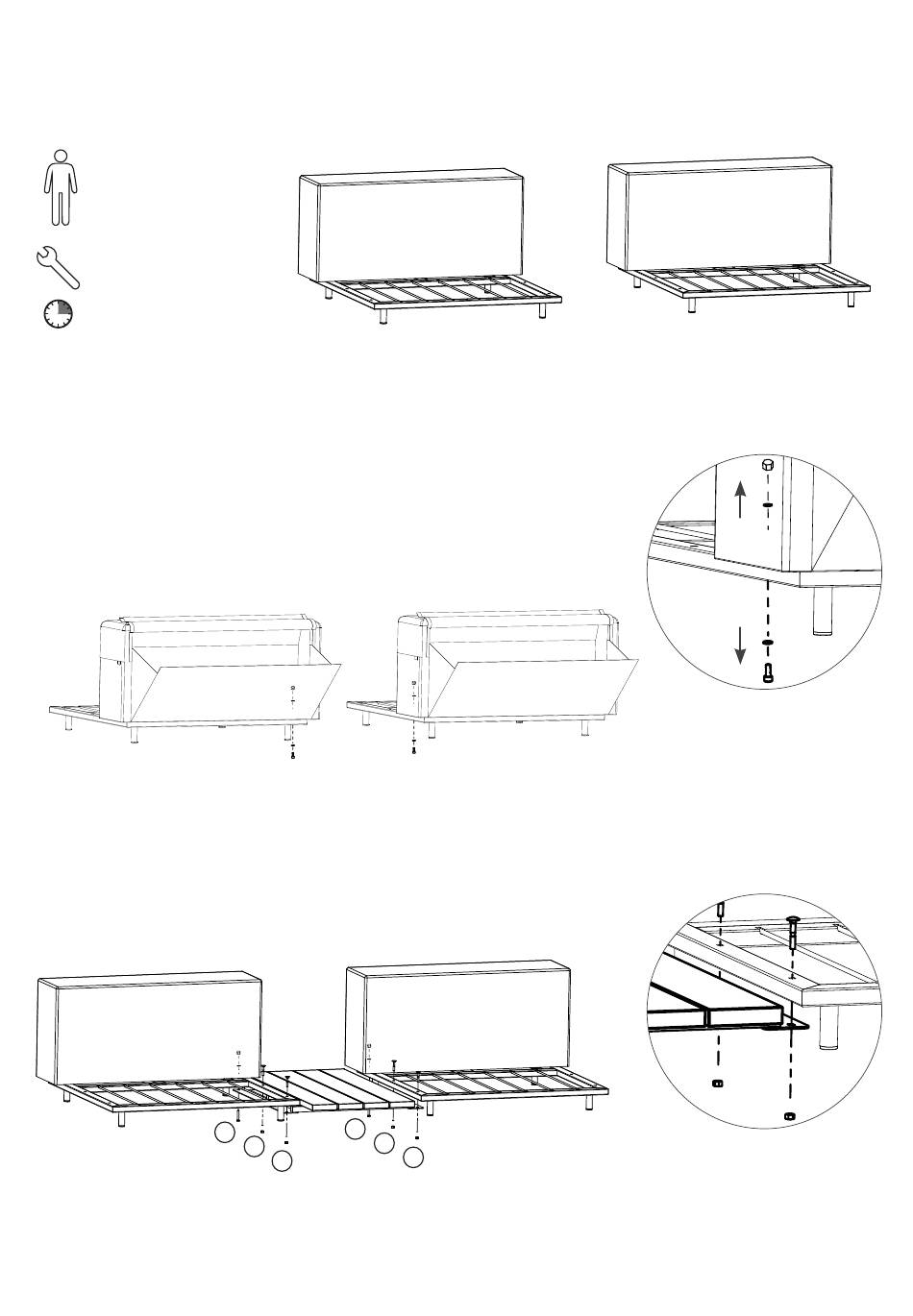

2. Entfernen Sie jeweils die Schraube, die flachen Unterlegscheiben und die Hutmutter wie in der Zeichnung
angegeben aus der Rückenlehne (an der Seite, wo das Verbindungstischchen eingesetzt werden soll). Die flachen
Unterlegscheiben und die Hutmuttern aufbewahren, da Sie sie bei den folgenden Arbeitsschritten noch benötigen.
3. Setzten Sie das Verbindungstischchen mit der hölzernen Tischplatte nach oben zwischen den beiden Modulen ein.
Befestigen Sie jetzt das Verbindungstischchen mit den 4 Holzschrauben + Mutter M8 an den Positionen 1 bis 4. Mit
den zwei Inbusschrauben 5 und 6, den Unterlegscheiben und den Hutmuttern, die in Schritt 2 entfernt worden
sind, befestigen Sie jetzt auch die Rückseite des Tischchens an den Rückenlehnen.
20 verbindungs tisch
1. Stellen Sie die Module in einem Abstand von 55 cm dort auf, wo sie nach
Ihrem Wunsch letztlich stehen sollen.
6
5
4
1
2
3
