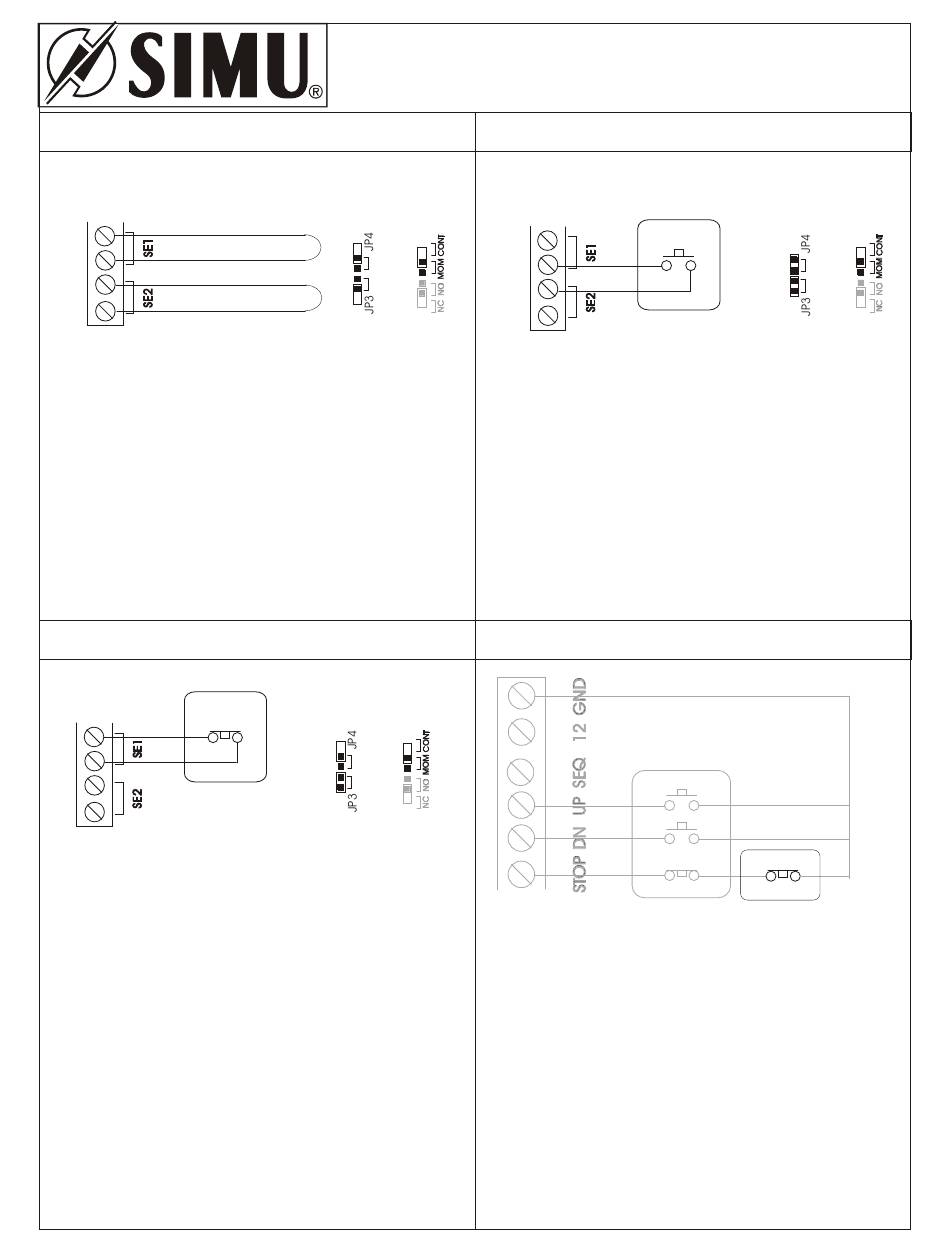

4 WIRE SENSING EDGE
LOOP 1
LOOP 2
NOTES:
1) JUMPERS JP3 AND JP4 MUST BE OFF WHEN USING
A 4 WIRE SENSING EDGE.
2) JP1 TOP JUMPER MUST BE OFF (CONT). THIS SETS
THE SMC RUN TIMER ON.
3) JP1 LOWER JUMPER SETTING DEPENDS ON STOP
BUTTON.
4) CHECK SENSING EDGE FUNCTION. IF THE MOTOR
REVERSES UPON SENSING EDGE ACTIVATION WHEN
THE DOOR IS GOING UP INSTEAD OF DOWN,
REVERSE THE RED AND BLACK MOTOR LEADS.
N.C. REVERSING SENSOR
N.O.
NOTES:
1) JUMPER JP3 MUST BE ON AND JP4 MUST BE OFF
WHEN USING NORMALLY CLOSE REVERSING
SENSOR.
2) JP1 TOP JUMPER MUST BE OFF (CONT). THIS SETS
THE SMC RUN TIMER ON.
3) JP1 LOWER JUMPER SETTING DEPENDS ON STOP
BUTTON.
4) CHECK SENSING EDGE FUNCTION. IF THE MOTOR
REVERSES UPON SENSING EDGE ACTIVATION WHEN
THE DOOR IS GOING UP INSTEAD OF DOWN,
REVERSE THE RED AND BLACK MOTOR LEADS.
N.O. SENSING EDGE (2 WIRE)
JP1
JP1
NOTES:
1) JUMPERS JP3 AND JP4 MUST BE ON WHEN USING
A NORMALLY OPEN SENSING (2 WIRE) EDGE.
2) JP1 TOP JUMPER MUST BE OFF (CONT). THIS SETS
THE SMC RUN TIMER ON.
3) JP1 LOWER JUMPER SETTING DEPENDS ON THE STOP
BUTTON.
4) CHECK SENSING EDGE FUNCTION. IF THE MOTOR
REVERSES UPON SENSING EDGE ACTIVATION WHEN
THE DOOR IS GOING UP INSTEAD OF DOWN,
REVERSE THE RED AND BLACK MOTOR LEADS.
INTERLOCK (KEYED LOCK OUT)
JP1
JP1
+ +
NOTES:
1) A NORMALLY CLOSED INTERLOCK
(KEYED LOCK OUT) CAN BE CONNECTED IN SERIES
WITH THE N.C. STOP BUTTON.
2) SHOULD BE USED WITH REVERSING SENSORS
3) SHOWN CONFIGURED FOR A N.C. STOP BUTTON.
INSTALLERS MANUAL
PAGE: 4 OF 5
N.O.
N.O.
N.O.
N.O.
N.O.
N.C.
N.C.
N.C.
N.C.
3 BUTTON STATION
3 BUTTON STATION
INTERLOCK
JP1
JP1
