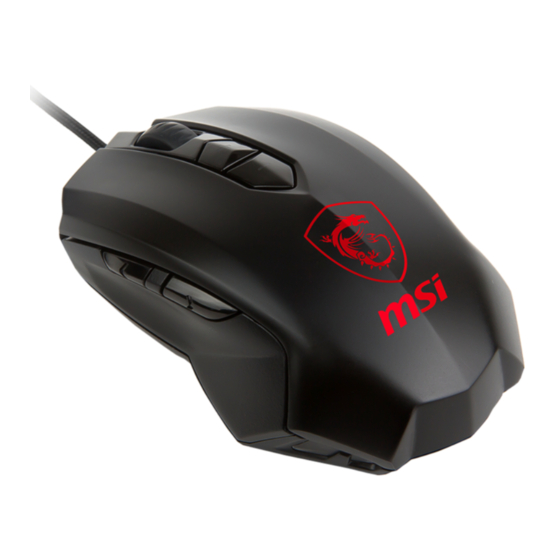

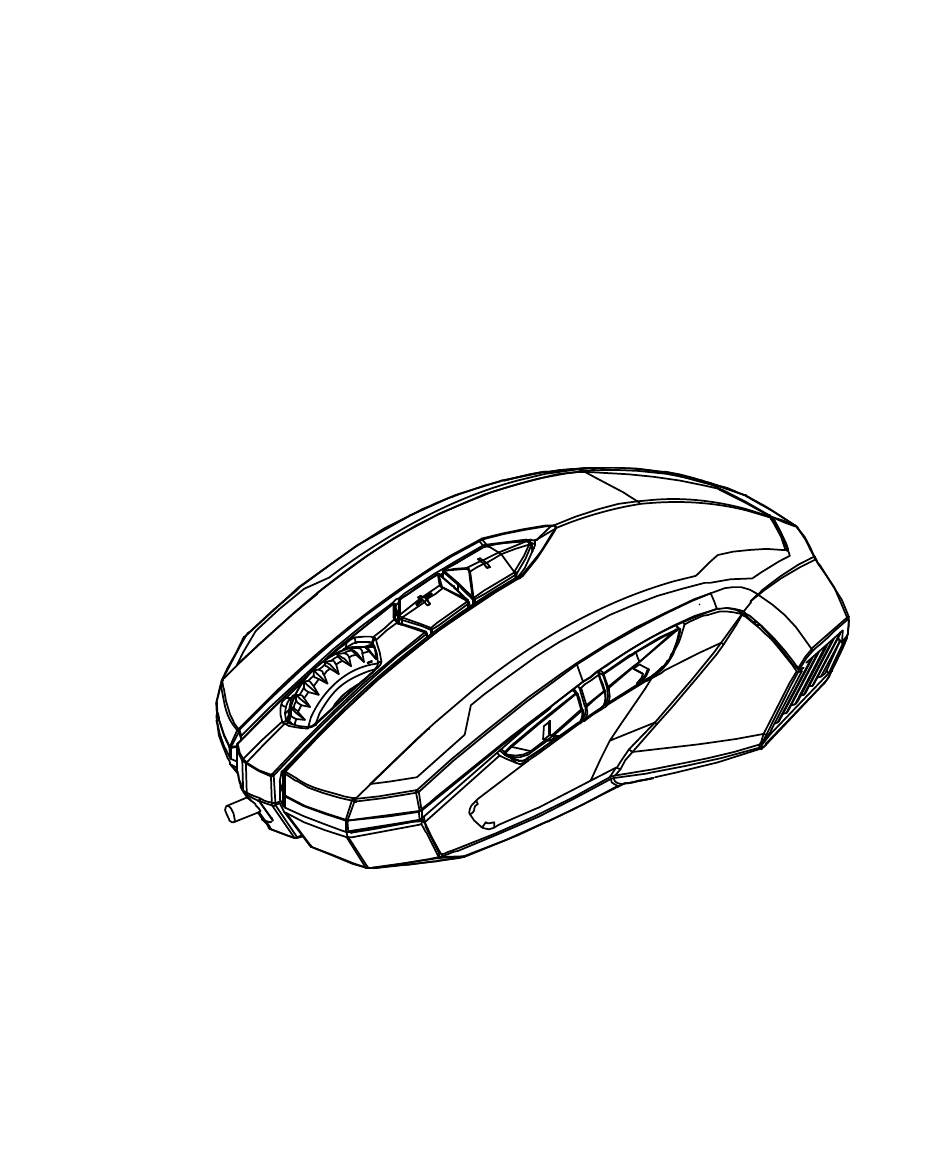

- Page 1 Gaming Mouse OWNER'S GUIDE Ver.:1.00 CAUTION: To use this product properly, please read the user's guide before installing.
- Page 2 Federal Communication Commission Interference Statement This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation.
- Page 3 Mouse Buttons Left button (Click) CPI up Right button (Menu) CPI down Scrolling Wheel Scroll up Forward Scroll down Backward Backward Press this button to view the pervious page of the Internet browser. Forward Press this button to view the next page of the Internet browser. For USB port installation Plug the USB connector to the USB port of your computer The computer will detect and install the mouse automatically...
-
Page 4: System Requirements
System Requirements Windows® XP/Vista/7/8/8.1 Free USB port CD-ROM driver 25MB free hard disk space Installation Step 1: Plug the mouse into any free USB port on your computer. Step 2: Windows® will automatically detect the gaming mouse. Step 3: Start the installation process by clicking on the file “Setup.exe” Step 4: Windows®... - Page 5 Switch Orientation Right-handed：The right hand is suitable Left-handed：The left hand is suitable Mode Switch Advanced setting allows setting two button setting and use mode switch button to switch between Mode1 & Mode2.
- Page 6 Programmable Keys Click Menu Universal Scrolling Double Click Assign a shortcut Button off IE Forward IE Backward Scroll up Scroll down Tilt Left Tilt Right Assign a launch Fire button On-To-Go Windows Key Open Driver Mode Switch Click: Left mouse button. Menu: Right mouse button.
- Page 7 Tilt Left: Scroll horizontally to the left (only under Windows Vista™/ 7 / 8 / 8.1). Tilt Right: Scroll horizontally to the right (only under Windows Vista™/ 7 / 8 / 8.1). Assign a launch: Assign a launch program Fire button: Left button twice click function On-To-Go: The “On-To-Go”...
- Page 8 Once you’ve assigned all desired macros using the macro manager to different buttons, and perhaps made different color setting changes, save these. It’s best to name the profile after the program or game for which you’ve configured the settings. You can then also link it to the *.exe file of the program or game by entering the relevant path when saving the profile.
- Page 9 Load Profile You can save your five ready-to-play profiles that you’ve downloaded or created in game. It is an easy way to share the profile with your friend as well. Edit Profile Here you can edit the names and the link of the selected profile. Use the link so that the mouse automatically detects the program you’ve programmed specific mouse settings or macros for.
- Page 10 Assign Macro MACRO MANAGER Creating a Macro (Basic Editor) Step 1 : you can add a macro set by pressing New or delete one by pressing Delete. Step 2: If you click ‘New’ on the left hand window, you can assign a name to the macro like ‘Arcane rotation’...
- Page 11 Step 4: Click ‘Stop Record’ once you’re done entering your key combination via the keyboard. You can now either record an additional macro in the macro set you’ve created or create new macro set. Click ‘OK’ when you’re done. The macro can now be assigned to any one of the six programmable buttons.
- Page 12 Step 5: Assign the function to the mouse by clicking the ‘Apply’ Button without exiting the menu .It may take a few seconds until the information is transferred to the mouse. You can now store and save these settings under one of the five profiles that can be stored on the mouse.
- Page 13 Start Record Before: Starts recording the macro before the selected event. Start Record After: Starts recording the macro after the selected event. Insert Delay: Manually increase or decrease the delay between two Commands. Insert Mouse Event: Specify which mouse event should be executed. The following options are available:...
- Page 14 Left Button: Left mouse button Right Button: Right mouse button Wheel: Centre mouse wheel button Forward: next previously selected program button Backward: previous program button There are always three events to choose from: Down: Keeps the button depressed Releases the button Click: Executes the commands ‘press’...
- Page 15 Multimedia Open player: Start media player Pre Track: Switch to the previous media track Next Track: Switch to the next media track Play/Pause: Switch between playing and pausing media Stop: Stop playing the media in the media player Mute: Mute (turns off) the computer's sound Volume Up: Increase the computer's sound volume.
- Page 16 SENSITIVITY Sensitivity options Adjust the overall moving sensitivity of the mouse sensor. Select a moving sensitivity level on a scale of -90%~+100%. CPI Switcher Select the desired resolution(s) of the mouse sensor here. The arrow beneath the number bar shows which dpi value is currently active.
-
Page 17: Advanced Setting
ADVANCED SETTING Polling Rate: The term ‘polling rate’ describes the Number of times the computer prompts the mouse for information. A high polling rate in conjunction with a high dpi setting ensures smooth pointer movement. We recommend that you start off with a resolution of 800dpi and a polling rate of 1000Hz. -
Page 18: System Setting
SYSTEM SETTING Double Click Configure the double-click response speed here. Closer to 1 means the interval between two mouse clicks is long. closer to 11 means that the interval between clicks is particularly short. Note: Please note that all settings must be Transferred to the mouse by clicking the ‘Apply’... -
Page 19: Osd Setting
OSD SETTING A vary of information can be displayed with On Screen Display function bases on user selection. the contents which is selected in the AP software are shown in the OSD a minimum set of modules for the OSD is provided as part of the AP software: CPU &... - Page 20 Color select OSD Windows Colors: Here are Red、Orange、Yellow、 Blue、 Cyan、 Purple, six colors for your options. Transparency OSD transparency is adjustable from 10% to 100%. Email / POP3 setting Mail Server (POP3) Set up your external mail server Port Number Set up your port number.
- Page 21 Gaming Mouse OWNER'S GUIDE Ver.:1.00 CAUTION: To use this product properly, please read the user's guide before installing.
- Page 22 Federal Communication Commission Interference Statement This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation.
- Page 23 Mouse Buttons CPI 調升 滑鼠左鍵 CPI 調降 滑鼠右鍵 Scroll up 滾輪 Scroll down 下一頁 上一頁 上一頁 在網路瀏覽器中使用此鍵可以回到上一個瀏覽頁面. 下一頁 在網路瀏覽器中使用此鍵可以跳至下一個瀏覽頁面. For USB port installation 將滑鼠 USB 連接至電腦 USB 上 電腦將會自動偵測新硬體並自動安裝驅動程式 當驅動安裝完畢您可以在您的電腦上使用此滑鼠...
- Page 24 系統需求 Windows® XP/Vista/7/8/8.1 Free USB port CD-ROM driver 25MB free hard disk space 安裝步驟 步驟 1: 將滑鼠安裝置電腦 usb port 上 . 步驟 2: 作業系統將會自動安裝對應驅動程式. 步驟 3: 點擊驅動程式光碟中 “Setup.exe”進行驅動程式安裝. 步驟 4: 當安裝驅動程式時,Windows®作業系統將會提示您此驅動程式尚未 通過認證,您可以忽略此提示點選下一步繼續完成安裝. 注意事項:驅動程式於安裝時會自動返安裝舊版本驅動程式.當反安裝完畢後請 重複步驟 3 進行驅動安裝. 步驟 5:選擇使用語言(內含五國語言) 步驟 6:當驅動程式完成安裝後請點選 OK 按鈕完成安裝’. 步驟...
- Page 25 畫面進行個人化設定 左右手適用 對稱式滑鼠設計可以完全符合使用者需求不管是左手還是右手使用 者 Mode Switch 進階設定可以讓您設定二組按鍵設定且使用切換按鈕切換設定值...
- Page 26 可程式化定義按鍵 點擊鍵 啟動目錄 通用滾輪 雙擊 Button off 指定快速捷徑 瀏覽器下一頁 瀏覽器上一頁 滾輪向上 滾輪向下 滾輪向左 滾輪向右 Windows 快速鍵 On-To-Go 指定快速開啟 射擊鍵 開啟軟體 模式切換 Click 點擊鍵:滑鼠左按鍵. 目錄鍵: 滑鼠右鍵點擊.當選取目標後點擊右鍵開啟目錄 通用滾動:透過滑鼠移動滾動畫面 滑鼠雙擊: 滑鼠左鍵雙點擊 設定捷徑: 設定鍵盤指令到滑鼠按鍵 按鍵關閉 :關閉功能鍵 f. 瀏覽器上一頁: 網頁瀏覽器上一頁面 瀏覽器下一頁:網頁瀏覽器下一頁面 滾輪向上: 滾輪向上滾動畫面 滾輪向下:滾輪向下滾動畫面...
- Page 27 Tilt Left: 滾輪向左壓(只支援 Windows Vista™/ 7 / 8 / 8.1). Tilt Right: 滾輪向右壓 (只支援 Windows Vista™/ 7 / 8 / 8.1). 指定開啟軟體: 指定設定開啟的軟體 射擊鍵: 左鍵雙點擊選項 On-To-Go: The “On-To-Go” button click function: Hold pressed the “On-To-Go” button and combined with any button pressing, then this button click function will continue to auto-repeat working.
- Page 28 一旦設定完成所需要的巨集按鍵定義或是不同的顏色變化選項,你可針對此 設定給予對應的命名,這樣有助於您管理自定義檔案 你也可以透過軟體將配置輸出 成為.exe file .到對應的目錄,當您 透過連接到軟體滑鼠會自動切換 到你預先設定的定義檔案...
- Page 29 讀取設定檔 可以將設定好的定義檔儲存,或是下載別人已經儲存好的定義檔案這是個簡單 的方式去分享自己的滑鼠設定給好友 修改設定檔案 透過軟體可以編輯設定檔名稱&連結.使用連結功能滑鼠會自動偵測你正在啟 動的軟體並切換到對應的設定檔 Assign Macro 巨集管理員 多媒體 開啟媒體播放棄 上一段 下一段 播放/暫停 停止 靜音 音量增加 音量降低 選定播放器 設定檔切換 設定檔切換 上一個設定檔 下一個設定檔 CPI 切換 上一個 CPI 下一個 CPI CPI 切換 作業系統功能 行事曆 電子郵件 瀏覽器我的最愛 瀏覽器下一頁 瀏覽器上一頁 瀏覽器更新停止 我的電腦 瀏覽器更新 瀏覽器首頁...
- Page 30 指定巨集 巨集管理員 紀錄巨集 (基本編修) 步驟 1 : 可以透過按下新增或是刪除按鍵開始 增加一個新的巨集或是刪除巨集 步驟 2: 如果按下新增按鈕可以指定一個 巨集名稱,並可以透過後退&輸入鍵 編修巨集名稱 步驟 3: 現在可以輸入新的巨集,按下開始記錄之後可以 開始輸入組合鍵去對應您所需的遊戲動作,選項中 紀錄鍵值延遲功能可以允許您指定某些關鍵組合的時間設定 因此可以創造一個巨集指定遊戲中的動作並設定對應時間後的動作...
- Page 31 步驟 4: 點擊結束錄製當您已經完成組合鍵輸入. 現在巨集已經紀錄完成.當你點擊 OK 後巨集紀錄已經完成. 現在您可以將巨集指定到六個可以 自定義按鈕.你可以將巨集指定到 任何一個按鈕透過點擊旁邊的箭頭來 指定. 在下方的下拉式選單中選擇指定巨集 可以顯示目前所有巨集設定 Note: 如果您設定的巨集已經指定給特定 按鈕 需要將巨集指定到特定的按鈕 Step 5: 當指定巨集完成後點擊應用鈕,後將會 需要時間將設定訊息傳送至滑鼠 現在可以將設定保存在滑鼠的記憶體內...
- Page 32 .這樣可以更輕鬆管理各個針對不同需求 的滑鼠按鍵配置並針對不同的軟體 或是遊戲獲得最佳的按鍵配置 Note: 正在使用的巨集可以透過 按鍵隨時切換 Integrate Mouse Clicks 另外一個特殊的功能設定為可以透過巨集設定將滑鼠按鍵跟鍵盤指令.您可 以設定一個滑鼠動作接續在鍵盤指令之前或世之後 要達成這樣的目的你必須在鍵盤命令巨集管理員選定之前或是之後建立一個 新的指令 點擊滑鼠右鍵你可以打開軟體選單其中包含了各式的選項...
- Page 33 在紀錄之前: 開始紀錄巨集指令在選定事件之前 在紀錄之後: 開始紀錄巨集指令在選定事件之後 插入延遲訊號: 手動修正二個命令之間的延遲時間 插入滑鼠事件: 指定哪些滑鼠事件被執行...
- Page 34 滑鼠左鍵: 滑鼠左按鍵 滑鼠右鍵: 滑鼠右按鍵 滑鼠滾輪: 滑鼠滾輪中鍵 下一動作:下一個按鈕 上一動作: 上一個按鈕 所有的選項都有內定的三個選項 Down:保持按鍵 釋放按鍵 點擊: 執行命令”按下”及”釋放”功能. 編輯延遲 可以手動增加或是減少按鍵延遲時間. 所需要的只是簡單的輸入所需要的毫秒 刪除: 從選定的巨集中刪除部分的步驟 Note: 滑鼠的鼠標滾輪是不可程 式化內定的設定選項只有”按下” 及”釋放”’. Note: 部分遊戲無法正確的偵測 到短延遲...
- Page 35 多媒體 打開軟體: 開啟媒體播放軟體 上一段: 上一段 下一段:下一段 播放/暫停: 播放媒體&暫停播放 停止: 停止播放媒體 r 靜音: 關閉媒體音量 音量上升:增加電腦播放音量. 音量降低: 降低電腦播放音量. 選擇軟體：設定預設播放媒體軟體. Note: 滑鼠內建記憶體可以儲存五組 設定檔切換 自定義設定(不包含巨集設定) 設定檔切換: 循環切換 使用切換鍵可以在設定檔間切換 設定檔切換燈號:當切換設定檔 LED 會 上一個設定檔 : 上一個設定檔 閃爍 5 秒然後啟動設定. 下一個設定檔 : 下一個設定檔 CPI 切換 CPI 循環: 循環切換（預設 800→3200→6400→800→3200） 。 上一個...
- Page 36 瀏覽器網頁更新: 更新瀏覽器畫面 瀏覽器首頁: 開啟瀏覽器預設首頁 瀏覽器搜尋: 開啟瀏覽器搜尋頁面 靈敏度調整 靈敏度選項 此選項可調整滑鼠感應器的靈敏度 調整設定值切換滑鼠感應靈敏度 (-90%~+100%.) CPI 切換 此選項可以選擇滑鼠 CPI 設定. 箭頭指標下方顯示目前 CPI 設定, 我們建議使用預設的 800dpi 作為 初始設定當您熟悉了移動速度再逐步 增加 CPI CPI 設定 ．預設 CPI 設定值為 CPI 800 初始的切換為 800/3200/6400 ．CPI 設定畫面讓您輕鬆的改變設定值,設定為個人化設定(設定可調整值為 400~6400CPI)。 ．自定義 CPI 設定 ,使用 CPI 切換鈕在不同 CPI 隻簽切換 。 CPI 顯示...
- Page 37 進階設定 滾輪滾動速度: The term ‘polling rate’ describes the Number of times the computer prompts the mouse for information. A high polling rate in conjunction with a high dpi setting ensures smooth pointer movement. We recommend that you start off with a resolution of 800dpi and a polling rate of 1000Hz.
- Page 38 滑鼠雙點擊 雙鼠雙按速度設定,當設定值趨近於 1 時 表示雙擊時間越長,當設定值趨近於 11 時 表示雙擊時間越短 Note: 所有的設定值必須按下 APPLY 後方生效 Windows 游標速度設定 設定滑鼠游標速度,設定值區間為 1~11 這與作業系統內建的設定值相同 Note: 此部分設定建議使用預設設定值 default settings...
- Page 39 桌面即時顯示設定 不同的即時狀態都會透過 OSD 桌面即時顯示軟體通知使用者,這取決於使用 者的通知設定. 透過軟體的設定可以顯示軟體內建相關訊息的通知:軟體顯示訊息包含了 CPU & RAM、Profile status、Macro execute status、New email、Skype、 Msn t 桌面即時顯示 CPU 使用率 CPU 使用狀況 記憶體使用率 記憶體使用狀況 設定檔狀態 當設定檔變更設定軟體將會 即時顯示設定檔狀態 巨集執行狀態 當任何巨集按鍵或是設定被 按下,軟體將會即時顯示巨集 執行狀態 . 新郵件 新郵件送達通知 Skype Skype 訊息通知 CPI 狀態 CPI 狀態 MSN 狀態 Msn 狀態...
- Page 40 顏色選擇 桌面即時顯示顏色設定 : 這裡有紅，橙，黃，藍，青，紫，六種顏色供您選擇 桌面即時顯示設定 桌面即時顯示透明度設定(設定值 10%~100%). 郵件 / POP3 設定 POP3 郵件伺服器 Set up your external mail server Port 設定 設定郵件傳輸 port. 使用者名稱 設定使用者名稱. 密碼 設定郵件密碼 郵件檢查時間 設定新郵件到達通知.
