Page 2: Montage

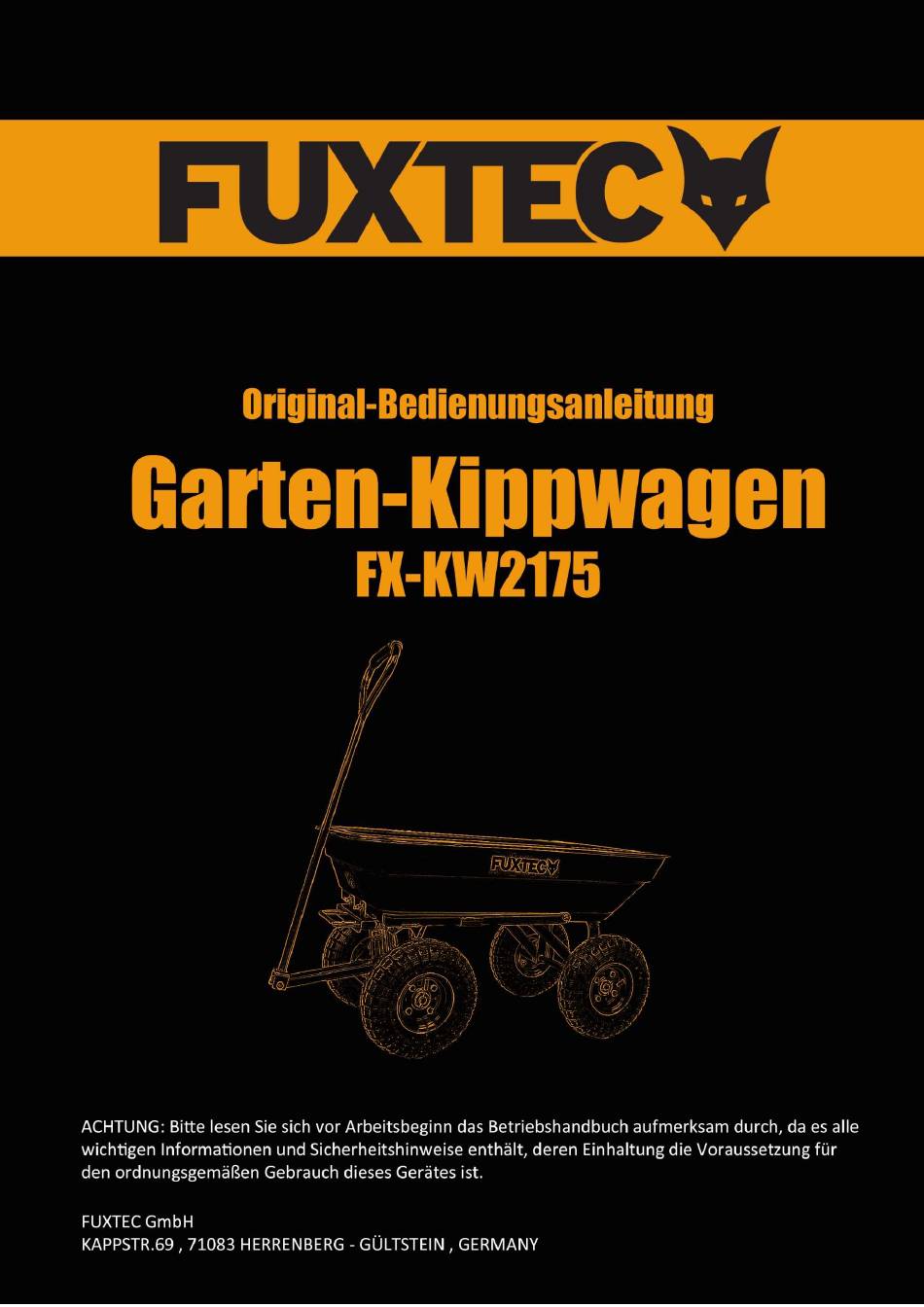

Original Bedienungsanleitung Garten-Kippwagen FX-KW2175 rev04 Garten-Dumper/-Kippwagen 75L SICHERHEITSHINWEISE 1. Lesen Sie die Sicherheitshinweise sorgfältig durch. 2. Max. Zuladung beim Kippen 150kg und max. Zuladung 300kg. 3. Lassen Sie Kinder niemals Ihren Gartenwagen benutzen, es ist kein Spielzeug. 4. Achten Sie immer darauf, dass die Lasten gleichmäßig in der Wanne verteilt sind. - Page 3 Original Bedienungsanleitung Garten-Kippwagen FX-KW2175 rev04 Schritt 1: Montieren Sie die die Zentral- und Vorderachshalterung zusammen. Schritt 2: Montieren Sie zentrale Halterung, Lenkhalterung und Vorderachs Halterung mit 5. Schritt 3: Montieren Sie die Verbindungsstange mit 2 + 3 + 4 an der Vorderachse.
- Page 4 Original Bedienungsanleitung Garten-Kippwagen FX-KW2175 rev04 Schritt 5: Montieren Sie die Hinterachsstrebe mit 1 an der Wanne. Schritt 6: Montieren Sie Halterung der Vorderachse und zentrale Halterung am vorderen Rahmen mit 1. Schritt 7: Montieren Sie die Veriegelung mit 1 an die Wanne.
- Page 5 Original Bedienungsanleitung Garten-Kippwagen FX-KW2175 rev04 Schritt 10: Montieren Sie den Griff mit der Lenkverbindung mit 7. Verwendung der Entladungsfunktion: Um die Wanne zu entladen, ziehen Sie den Griff bis zur Entriegelungsposition und kippen die Wanne. Sobald Sie fertig sind, müssen Sie die Wannenhalterung wieder in seine ursprüngliche Position bringen, während sichergestellt wird, dass die Wanne wieder in seiner...
- Page 6 Original Bedienungsanleitung Garten-Kippwagen FX-KW2175 rev04 Lieferumfang: Bezeichung Anzahl M8x16 Schraube / Mutter / Scheibe M8x16 sechs Winkelschrauben / Muttern / Unterlegscheibe 8er Unterlegscheibe Stift M8x135 Schraube / Mutter / Scheibe M12x115 Rohr M8x60 Schraube / Mutter / Scheibe 16er Unterlegscheibe...
-
Page 7: Safety Instructions
Original Bedienungsanleitung Garten-Kippwagen FX-KW2175 rev04 Garden Dump 75L SAFETY INSTRUCTIONS 1. Always read the safety instructions carefully. 2. Do not load more than 200 kg in your tank. Be careful not to spill more than 150 kg at once. 3. Never allow children to use your garden cart; it is not a toy! 4. - Page 8 Original Bedienungsanleitung Garten-Kippwagen FX-KW2175 rev04 Step 4: Assemble Rear Axle Support to Tray using 1 Step 5: Assemble Rear Axle Brace to Tray Using 1 Step 6: Assemble Front Axle Support and Support Central to Front Frame using 1 Step 7:...
- Page 9 Original Bedienungsanleitung Garten-Kippwagen FX-KW2175 rev04 Step 9: Assemble Wheel using 4 and 8 Step 10: Assemble Handle to Connection Direction using 7...
-
Page 10: List Of Components
Original Bedienungsanleitung Garten-Kippwagen FX-KW2175 rev04 LIST OF COMPONENTS 1. 14 x M8x16: bolts / nuts / washer 2.2 x M8x16: six angle bolts / nuts / washer 3.3 x dia 8 washer 4.5 x pin 5.1 x M8x135: bolt / nut / washer 6.1 x M12x115: tube... - Page 11 Original Bedienungsanleitung Garten-Kippwagen FX-KW2175 rev04...
