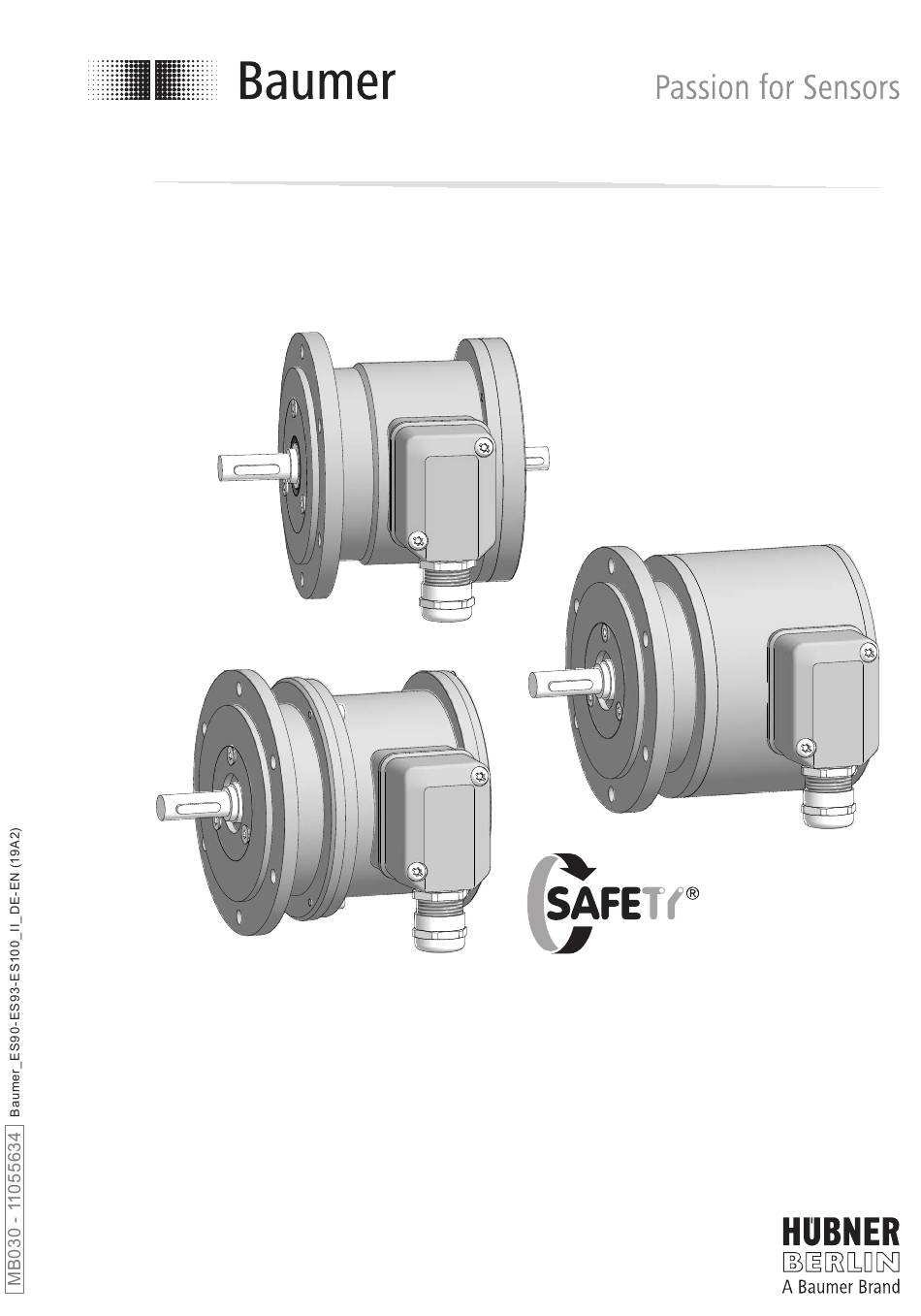

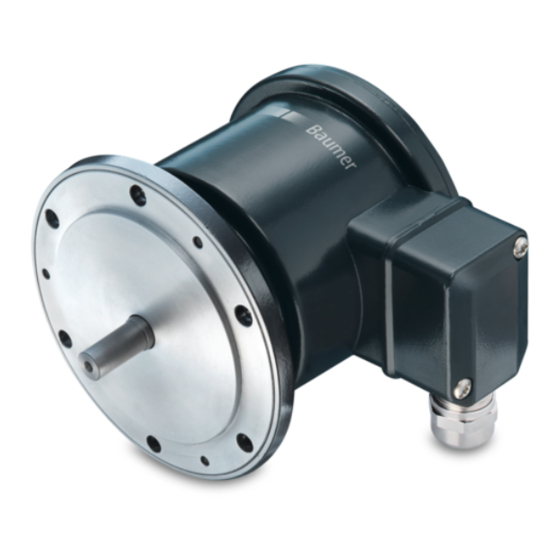

- Page 1 Montage- und Betriebsanleitung Mounting and operating instructions ES 90 • ES 93 • ES 100 Elektronischer Drehzahlschalter Electronic speed switch...
-
Page 2: Table Of Contents
Schritt 1 ................................Schritt 2 ................................Schritt 3 ................................Schritt 4 ................................Maximal zulässige Montagefehler unter Verwendung der Baumer Hübner Federscheibenkupplung K 35 ................Hinweis bei Verwendung einer Klauenkupplung (zum Beispiel „ROTEX®“) ....Schritt 5 ................................Montagehinweis ............................Abmessungen ................................ - Page 3 Step 2 ................................... Step 3 ................................... Step 4 ................................... Maximum permissible mounting tolerance when the Baumer Hübner K 35 spring disk coupling is used ............... Note when using a jaw-type coupling (for example “ROTEX®”) ........Step 5 ................................. Mounting instruction ..........................
-
Page 4: Allgemeine Hinweise
Gebrauchte Elektro- und Elektronikgeräte dürfen nicht im Hausmüll entsorgt werden. Das Produkt enthält wertvolle Rohstoffe, die recycelt werden können. Wenn immer möglich sollen Altgeräte lokal am entsprechenden Sammeldepot entsorgt werden. Im Bedarfsfall gibt Baumer den Kunden die Möglichkeit, Baumer-Produkte fachgerecht zu entsor- gen. Weitere Informationen siehe www.baumer.com. Achtung! Beschädigung des auf dem Gerät befindlichen Siegels... -
Page 5: General Notes
Whenever possible, waste electrical and electronic equipment should be disposed locally at the authorized collection point. If necessary, Baumer gives customers the opportunity to dispose of Baumer products profession- ally. For further information see www.baumer.com. -
Page 6: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Verletzungsgefahr durch rotierende Wellen Haare und Kleidungsstücke können von rotierenden Wellen erfasst werden. • Vor allen Arbeiten alle Betriebsspannungen ausschalten und Maschinen stillsetzen. Zerstörungsgefahr durch mechanische Überlastung Eine starre Befestigung kann zu Überlastung durch Zwangskräfte führen. • Die Beweglichkeit des Gerätes niemals einschränken. Unbedingt die Montagehinweise beachten. -
Page 7: Security Indications
Security indications Security indications Risk of injury due to rotating shafts Hair and clothes may become tangled in rotating shafts. • Before all work switch off all voltage supplies and ensure machinery is stationary. Risk of destruction due to mechanical overload Rigid mounting may give rise to constraining forces. -
Page 8: Vorbereitung
Vorbereitung / Preparation Vorbereitung Preparation Lieferumfang Scope of delivery Gehäuse Housing Vollwelle ø11 mm mit Passfeder Solid shaft ø11 mm with key EURO-Flansch B10 EURO flange B10 Klemmenkastendeckel Terminal box cover Anschlussklemmen, Connecting terminal, siehe Abschnitt 4.7, 6.1.1 und 6.2.1. see section 4.7, 6.1.1 and 6.2.1. -
Page 9: Zur Montage Erforderlich (Nicht Im Lieferumfang Enthalten)
Vorbereitung / Preparation Zur Montage erforderlich Required for mounting (nicht im Lieferumfang enthalten) (not included in scope of delivery) Anbauvorrichtung, kundenspezifisch Installation fitting, customized Befestigungsschrauben für Anbauvorrichtung Fixing screws for installation fitting ISO 4017, ISO 4017, M6x16 mm M6x16 mm Federscheibenkupplung K 35, Spring disk coupling K 35, als Zubehör erhältlich, siehe Abschnitt 4.5. -
Page 10: Montage
Montage / Mounting Montage Mounting Schritt 1 Step 1 Anzugsmoment: Tightening torque: = 1 Nm 2.5 mm Schritt 2 Step 2 10 mm * Siehe Seite 6 See page 6 Antriebswelle einfetten. Lubricate drive shaft. Die Antriebswelle sollte einen The drive shaft should have as less möglichst kleinen Rundlauffehler runout as possible. -
Page 11: Schritt 3
Montage / Mounting Schritt 3 Step 3 10 mm Schritt 4 Step 4 2.5 mm Anzugsmoment: Tightening torque: = 1.3 ±10 % Nm * Siehe Seite 6 See page 6 MB030 - 11055634 Baumer_ES90-ES93-ES100_II_DE-EN (19A2) -
Page 12: Maximal Zulässige Montagefehler Unter Verwendung Der Baumer Hübner Federscheibenkupplung K 35
Montage / Mounting Maximal zulässige Montagefehler Maximum permissible mounting toler- unter Verwendung der Baumer Hübner ance when the Baumer Hübner K 35 Federscheibenkupplung K 35 spring disk coupling is used Geräte mit Vollwelle sollten unter Verwen- Devices with a solid shaft should be dung der Baumer Hübner Federschei-... -
Page 13: Hinweis Bei Verwendung Einer Klauenkupplung (Zum Beispiel „Rotex®")
Montage / Mounting Hinweis bei Verwendung einer Klauen- Note when using a jaw-type coupling kupplung (zum Beispiel „ROTEX®“) (for example “ROTEX®”) Eine falsche Montage der Klauenkupplung Incorrect mounting of the jaw-type cou- führt zur Beschädigung des Gerätes. pling can damage the device. Mit einem Tiefenmessschieber die Use a depth gauge to find and observe korrekten Abstände (L, L1), siehe unten,... -
Page 14: Schritt 5
Montage / Mounting Schritt 5 Step 5 Ansicht X siehe Abschnitt 6.1.1 und 6.2.1. View X TX 20 see section 6.1.1 and 6.2.1. 22 mm Kabelschirm Cable shield Um 180° wendbarer Klemmenkasten Terminal box, ø5...13 mm turn by 180° * Siehe Seite 5 oder 6 See page 5 or 6 Zur Gewährleistung der angegebenen To ensure the specified protection of... -
Page 15: Montagehinweis
Montage / Mounting Montagehinweis Mounting instruction Wir empfehlen, das Gerät so zu It is recommended to mount the device montieren, dass der Kabelanschluss with cable connection facing down- keinem direkten Wassereintritt ward and being not exposed to water. ausgesetzt ist. MB030 - 11055634 Baumer_ES90-ES93-ES100_II_DE-EN (19A2) -
Page 16: Abmessungen
Abmessungen / Dimensions Abmessungen Dimensions ES 90 / ES 93 ES 90 / ES 93 - B10 (75600, 75620) (75600, 75620) DIN 6885 A4x4x20 ø6.5 ES 90 / ES 93 mit Option B14: Zweites ES 90 / ES 93 with option B 14: Second Wellenende shaft end (75601) -
Page 17: 100
Abmessungen / Dimensions ES 100 ES 100 (75610) (75610) DIN 6885 A4x4x20 ø6.5 ES 100 mit Option B14: Zweites Welle- ES 100 with option B 14: Second shaft nende (75612) (75612) DIN 6885 A4x4x20 ø6.5 Alle Abmessungen in Millimeter (wenn nicht anders angegeben) All dimensions in millimeters (unless otherwise stated) MB030 - 11055634 Baumer_ES90-ES93-ES100_II_DE-EN (19A2) -
Page 18: Elektrischer Anschluss
Elektrischer Anschluss / Electrical connection Elektrischer Anschluss Electrical connection ES 90 und ES 100 ES 90 and ES 100 (1 internes Relais, 1 Schaltdrehzahl) (1 internal relay, 1 switching speed) 6.1.1 Anschlussbelegung 6.1.1 Terminal assignment Ansicht X Anschlussklemmen, siehe Abschnitt 4.7. View X Connecting terminal, see section 4.7. -
Page 19: 93 (3 Relais-Treiber, 3 Schaltdrehzahlen)
Elektrischer Anschluss / Electrical connection ES 93 ES 93 (3 Relais-Treiber, 3 Schaltdrehzahlen) (3 relay driver, 3 switching speeds) 6.2.1 Anschlussbelegung 6.2.1 Terminal assignment Kabel: Ansicht X 5-adrig abgeschirmt, Anschlussklemmen, Länge: ≤200 m bei siehe Abschnitt 4.7. 1 mm Querschnitt View X Cable: Connecting terminal,... -
Page 20: 93 R Relaismodul (Zubehör)
Elektrischer Anschluss / Electrical connection ES 93 R ES 93 R Relaismodul (Zubehör) Relay modul (accessory) 6.3.1 Anschlussbelegung 6.3.1 Terminal assignment 3 Kontroll-LED‘s Höhe = 55 mm 3 control LEDs Kunststoffgehäuse für Tragschienenmontage (EN 50022) IP20 3 Relais/relays Height = 55 mm ≤6 A / 250 VAC Plastic housing for ≤1 A / 48 VDC... -
Page 21: Demontage
Demontage / Dismounting Demontage Dismounting Schritt 1 Step 1 TX 20 22 mm * Siehe Seite 5 oder 6 See page 5 or 6 MB030 - 11055634 Baumer_ES90-ES93-ES100_II_DE-EN (19A2) -
Page 22: Schritt 2
Demontage / Dismounting Schritt 2 Step 2 10 mm 2.5 mm Schritt 3 Step 3 Schritt 4 Step 4 2.5 mm * Siehe Seite 6 See page 6 MB030 - 11055634 Baumer_ES90-ES93-ES100_II_DE-EN (19A2) -
Page 23: Zubehör
Zubehör / Accessories Zubehör Accessories • Federscheibenkupplung • Spring disk coupling K 35 K 35 • Relaismodul • Relay modul ES 93 R ES 93 R • Werkzeugset: • Tool kit: Bestellnummer 11068265 Order number 11068265 * Siehe Abschnitt 3 See section 3 MB030 - 11055634 Baumer_ES90-ES93-ES100_II_DE-EN (19A2) -
Page 24: Technische Daten
Montage / Mounting Technische Daten Technische Daten Technische Daten - elektrisch • Schalthysterese: ≤30 % der Schaltdrehzahl • Schaltverzögerung: ≤40 ms • Störfestigkeit: EN 61000-6-2 • Störaussendung: EN 61000-6-3 ES 90 • Schaltgenauigkeit: ±4 % (≤1500 U/min) ±2 % (>1500 U/min) •... - Page 25 Technische Daten - mechanisch • Wellenart: ø11 mm Vollwelle • Flansch: EURO-Flansch B10 • Schutzart DIN EN 60529: IP55 • Betriebsdrehmoment: ≤2 Ncm • Zulässige Wellenbelastung: ≤150 N axial ≤250 N radial • Werkstoffe: Gehäuse: Aluminium-Druckguss Welle: Edelstahl • Betriebstemperatur: -20...+85 °C •...
-
Page 26: Technical Data
Technical data Technical data Technical data - electrical ratings • Switching hysteresis: ≤30 % of switching speed • Switching delay time: ≤40 ms • Interference immunity: EN 61000-6-2 • Emitted interference: EN 61000-6-3 ES 90 • Switching accuracy: ±4 % (≤1500 rpm) ±2 % (>1500 rpm) •... - Page 27 Technical data - mechanical design • Shaft type: ø11 mm solid shaft • Flange: EURO flange B10 • Protection DIN EN 60529: IP55 • Operating torque: ≤2 Ncm • Admitted shaft load: ≤150 N axial ≤250 N radial • Materials: Housing: aluminium die-cast Shaft: stainless steel •...
- Page 28 Baumer Hübner GmbH P.O. Box 12 69 43 · 10609 Berlin, Germany Phone: +49 (0)30/69003-0 · Fax: +49 (0)30/69003-104 info@baumerhuebner.com · www.baumer.com/motion Version: 75600, 75601, 75610, 75612, 75620 MB030 - 11055634 Baumer_ES90-ES93-ES100_II_DE-EN (19A2-19.11.2019)
