Apparaatbeschrijving / ingebruikname ProCut multi

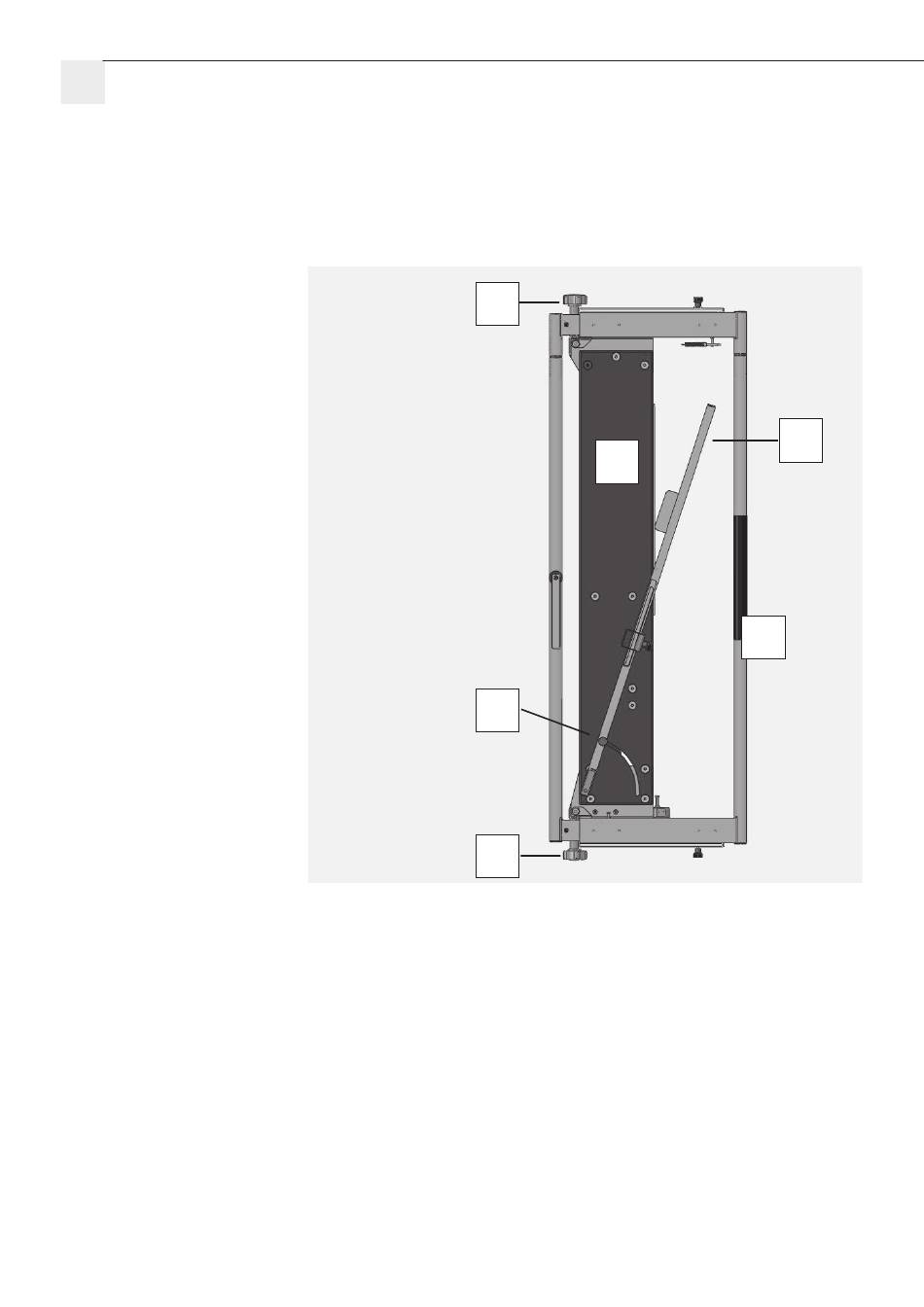

Afb. 1: voorkant, transport- en opslagpositie
(Snijdbeugel en opleghouder ingeklapt)
1 = Snijdbeugel
5 = Bovenste vergrendelingsschroef voor snijdbeugel
6 = Onderste vergrendelingsschroef voor snijdbeugel
7 = Vergrendelingsschroef voor opleghouder
8 = Opleghouder voor isolatieplaat

Opbouw / ingebruikname

Het apparaat wordt geleberd in de transport- en bewaardoos:
Open de koffer en til het apparaat aan de bodemplaat (nr. 10, afb. 1) uit de koffer.
Transporteer het apparaat naar de plaatsingslocatie op de steiger en hang het met de steigerophanging aan
de achterkant (nr. 2, afb.2) in de bovenste stang van de rugleuning. De trafoafdekking (nr. 3, afb. 2) komt
nu tegen de onderste steigerstang van de rugleuning. Maak de spanriem van de snijdbeugel los en zet
het apparaat vervolgens met de spanriem (nr. 4, afb. 2) vast aan de onderste stang van de rugleuning om
het te zekeren tegen naar beneden vallen: voer de spanriem door de spleet tussen de trafo en de trafoaf-
dekking (aan de achterkant van het apparaat) en vervolgens achter de steigerstang weer naar boven in de
spansluiting van de riem en trek de riem dan stevig vast.
Als het apparaat op de vrijstelsteun (art.-nr. 57 00 50, afb. 4) wordt gemonteerd, hang het apparaat
dan in de bovenste dwarsbalk van de steun en zet het apparaat zoals hierboven beschreven vast aan de
onderste dwarsbalk. Voor een veilige stand van de isolatieplaat klapt u ook de plaatsteunen (nr. 11b, afb. 3)
uit. Controleer de veilige ophanging en correcte positionering.
5
10
7
6
16
8
1
