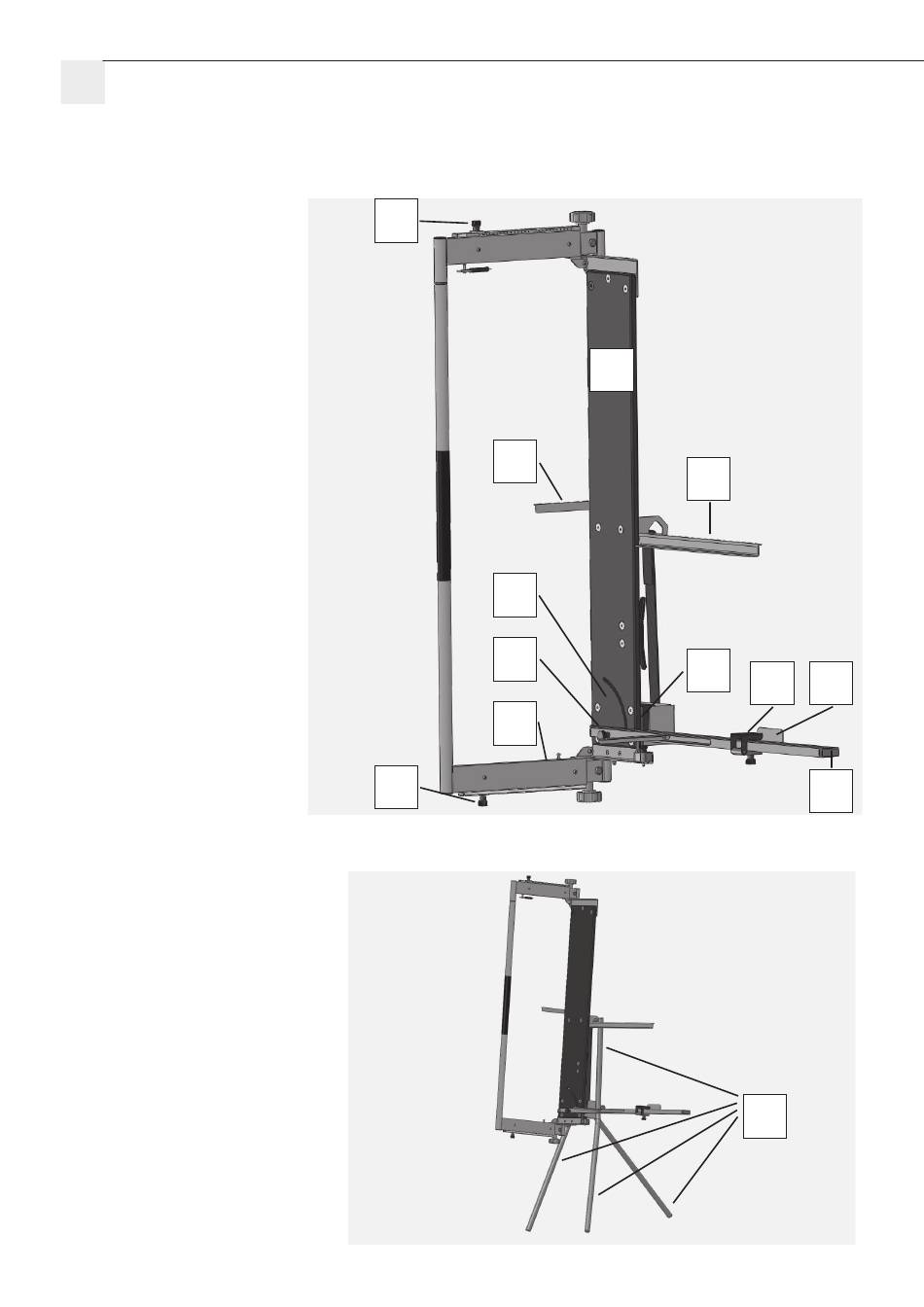

Fig. 3 : vue de face, position de travail, étrier de coupe et rail d'appui
(sorti)
9 = Interrupteur marche/arrêt sur le
transformateur
10 = Embase
11/a/b = Support de panneau
12 = Curseur rabattable pour coupes
répétitives
14 = Echelle pour découpes de rainure et
en profondeur
15 = Limiteur de profondeur pour
découpes en profondeur
16 = Auxiliaire d'onglet rabattable
17 = Echelle pour coupe oblique
Fig. 4 : insert d'appareil sur le support (No. 18, réf. 57 00 50)
18 = Support
