NA-DE 10951 Quick Start Manual

60669-2-1
60598-2-1
EEE Yönetmeli¤ine Uygundur
10951-10952

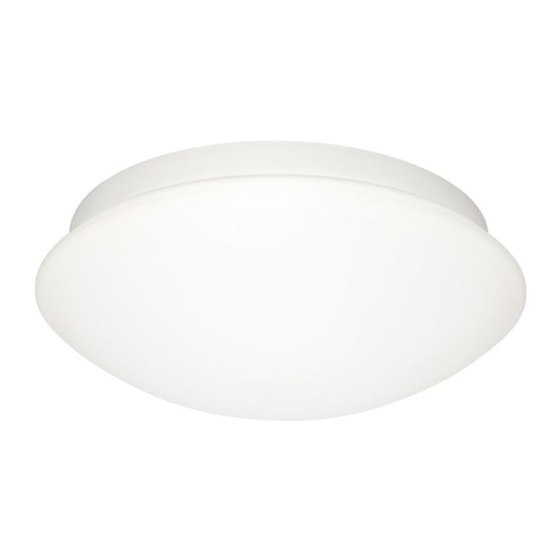

360° HF HAREKET SENSÖRLÜ
LED'L‹ TAVAN ARMATÜRÜ
KULLANIM ALANLARI
• Bina girifllerinde ve binaların merdiven aralıklarında.
• Daire içi uzun koridorlarda.
• Daire içi gerekli konumlarda.
• Kapalı otoparklarda.
• Otellerde gerekli konumlarda.
• Okullarda, hastanelerde ve benzin istasyonlarında.
GENEL EMN‹YET UYARILARI
• Ürünü orjinal ambalajından çıkarınız, nakliye hasarı olup olmadı¤ını ve teslimat sırasında genel
görünüflünü kontrol ediniz.
• Ürünü amacının dıflında kullanmayınız.
• Su ve nemli ortamlarda bulundurmayınız.
• Toz, kir ve pas olan yerlerde kullanmayınız.
• Yüksek gerilim uygulamayınız.
• Sıvı tatbikinde bulunmayınız.
• Darbelere karflı koruyunuz.
• Cihazda 230-240V~ gerilim bulundu¤u için uzman olmayan kiflilerce dokunulması ve montajının
yapılması tehlikeli ve sakıncalıdır.
MONTAJ ve KULLANIM ile ‹LG‹L‹ UYARILAR
• Cihazın montajı ulusal kablolama ve tesisat standartlarına uygun olarak yapılmalıdır.
• Montaja bafllamadan önce mutlaka elektrik flalterini kapatınız.
• Isıtıcı cihazlardan ve nemli ortamlardan uzak yerlere monte ediniz.
• Cihazı tavana tam yatay olarak monte ediniz.
• Cihazın beslemesine 6A sigorta takınız.
• Fabrika ayarları: Günıflı¤ı ayarı en karanlıkta, zaman ayarı en kısadadır.
• Elektri¤i verdikten 15 - 20 sn. sonra ayar yapmaya bafllayabilirsiniz.
• Zaman ve gün ıflı¤ı ayarları gündüz ve gecede yapılabilir.
• Ayarları ani olarak de¤ifltirmeyiniz.
• Ayarlarda önceki ayarın sonucunu görmeden bir sonraki ayar ifllemine geçmeyiniz.
• Günıflı¤ı ayarının pozisyonunu belirledikten sonra zaman ayarını yapabilirsiniz.
• En iyi gün ıflı¤ı ayarı için, gün ıflı¤ı ayar çubu¤unu minimuma getirdikten sonra yavafl yavafl
arttırarak sonuca ulaflınız.
• Camı temizlemek gerekti¤inde kuru bir bezle temizleyiniz.
• Cihazın montajını yaparken ısıtıcı, fan, buzdolabı, fırın vs. gibi cihazlardan uzak yerlere montaj
yapınız.
• Cihazın yakınlarında bulanabilecek hareketli cisimler cihazda algılama hatalarına neden olabilir.
TEKN‹K ÖZELL‹KLER
Çal›flma gerilimi
Algılama etki alanı
Montaj yüksekli¤i
Algılama mesafesi
Zaman ayarı
Aydınlatma yükü
Acil Ayd›nlatma Yükü
Pil türü 3x1.2V 1000 mAh Ni-Mh AAA
Pil çalıflma süresi
Koruma derecesi
Çalıflma sıcaklı¤ı
Güç tüketimi (Aktif / Stand-by) 11.8W / 3.15W
(1)
(1) Mesafe ayar›
Mesafe ayar› ile alg›lama mesafesi, yani ürünün ne kadar uzaktaki hareketlere duyarl› olaca¤›
ayarlanabilir. Hareketin büyüklü¤ü de alg›lama mesafesini etkiler. Ürün üzerindeki hassasiyet
ayar› de¤ifltirilerek mesafe ayar› yap›labilir. Ürünün hassasiyeti artt›kça alg›lama mesafesi artar,
hassasiyet azald›kça alg›lama mesafesi düfler.
(2) Zaman Ayarı
Zaman ayarı; sensör algıladıktan sonra ıflı¤ın ne kadar süre açık kalaca¤ını belirler. Siz ortamda
hareket ettikçe sensör süresi ne olursa olsun hareket bitene kadar çalıflmaya devam edecektir.
Ayarı saat yönünün tersine çevirdi¤inizde zaman en kısaya ayarlanmıfl olacaktır. Zaman ayarı
10 sn. ± 1 sn. ile 30 dk. ± 1 dk. arasında ayarlanabilir.
- konumunda = en kısa çalıflma (10 sn. ± 1sn.)
+ konumunda = en uzun çalıflma (30 dk. ± 1 dk.)
(3) Günıflı¤ı ayarı
Gün ıflı¤ı ayarı 2-2000 lux arasında ayarlanabilir. Ayar çubu¤unu saat yönünün tersine
çevirdi¤inizde ürün yalnızca gece çalıflacaktır.
+ konumunda = Hem gece hem gündüz çalıflır.
- konumunda = Yalnızca gece çalıflır.
NOT: Montajın ardından elektrik verdikten sonra ilk 5 dakika ürün çalıflmasına devam ederken
ortam koflullarına göre kendi iç ayarlarını otomatik olarak yapacaktır. Bu süre sonunda cihaz
normal çalıflmasına devam edecektir. E¤er ilk enerji verildi¤inde anormal bir çalıflma oldu¤unu
hissediyorsanız lütfen 5 dakika boyunca hareket görmesini engelleyip daha sonra test ediniz..
‹stanbul Deri Organize Sanayi Bölgesi Tufle Sok. No:8
M1-8 Özel Parsel 34953 Tuzla / ‹STANBUL - TÜRK‹YE
www.na-de.com.tr
TS EN
TS EN
10951
10952
230-240V~ 50/60 Hz
360°
2.8 m.
3m / 9m. (ayarlanabilir)
10 sn. ± 1 sn. / 30 dk. ± 1 dk.
730 lm
42 lm
2 saat
IP20 II SINIF
-20 °C ~ +40°C
10.9W / 1.6W
(2) (3)
• info@na-de.com.tr
ALGILAMA ALANI
S‹STEM B‹LEfiENLER‹
(a) Cam
(b) Gövde
(c) Tavan montaj delikleri
(d) Klemens
(e) Pil yuvas›
(f) Hf sensör modülü
(g) Kablo geçidi
(h) Ayar trimpotlar›
(b) ile gösterilen gövdeyi ürünün yan›nda verilen montaj vidalar›yla (c) ile gösterilen montaj
deliklerinden tavana paralel flekilde monte ediniz. (g) ile gösterilen kablo geçifl yerinden kabloyu
geçiriniz. Daha sonra (d) ile gösterilen klemense L,N ba¤lant›lar›n› yap›n›z. Enerji verdikten sonra
(h) ile gösterilen ayar trimpotlar›n› gerekli ayarlamalar› yapt›ktan sonra (a) ile gösterilen cam›
gövdeye yerlefltirip saat yönünde çevirerek cam›n gövdeye kilitlenmesini sa¤lay›n›z.
-
-
SORUN G‹DERME
-
ARIZA
• Ledler yanmıyor.
• Cihaza elektrik
gelmiyor.
• Ledler sönmüyor.
• Algılama alanı
de¤ifliyor.
• Acil LED'leri
yanmıyor
GARANT‹
Firmam›z malzeme ve imalat hatalar›ndan kaynaklanan ar›zalar› giderir, garanti kapsam›nda
verilen bu hizmetler ar›zal› parçan›n onar›m› veya de¤ifltirilmesi fleklinde yap›l›r ve bu seçime
firmam›z karar verir. Sarf malzemeleri, yönetmeliklere ayk›r› kullan›m veya bak›mdan kaynaklanan
hasar ve eksikler garanti kapsam›na dahil de¤ildir. Bunun d›fl›nda yabanc› eflyalar üzerinde
oluflacak müteakip hasarlardan firmam›zdan herhangi bir hak iddia edilemez.
Garanti hizmetlerinden yararlanmak sadece, cihaz sökülmeden ve parçalar›na ayr›lmadan, özet
ar›za aç›klamas›, kasa fifli veya fatura ( sat›n al›fl tarihini belirten bayi kaflesi) ile iyi flekilde
ambalajlanarak yetkili servis merkezine postalanmas› veya ilk 6 ay içinde sat›n al›nan bayiye
verilmesi ile gerçekleflir.
L
(L) = Faz ba¤lantı ucu
N
(N) = Nötr ba¤lantı ucu
360°
4.5 m. 4.5 m.
9 m.
(a)
NEDEN
• Gün ıflı¤ı ayarı gece konumunda. • Gün ıflı¤ı ayarını kontrol edin
ve gerekirse yeniden ayarlayın.
• Ledler bozuk • Teknik servisi aray›n›z.
• Elektrik yok veya flalter kapalı. • Elektrik hattını kontrol edin,
kapalı ise hattı açın.
• Sigorta arızalı. • Sigortayı de¤ifltirin.
• Sigorta açık de¤il veya arızalı. • Sigortayı kontrol edin, sigorta
çalıflmıyor ise yenileyin.
• Kablolama hatası var. • Kabloları kontrol edin.
• Algılama alanında sürekli hareket • Bölgeyi kontrol edin.
var.
• Caddedeki hareket halindeki • Cihazın caddeyi görmesini
araçlar algılanıyordur. engelleyin.
• Algılama alanında rüzgar, ya¤mur, • Montaj yerini de¤ifltirin veya
kar, fan, ısıtıcı veya açık bir neden olan nesneleri uzaklafltırın.
pencere olabilir.
• Ani ısı de¤iflikli¤i olabilir, ortam • Montaj yerini de¤ifltirin veya
rüzgarlı veya çok sıcak olabilir. neden olan nesneleri uzaklafltırın.
• Elektrik var • Elektri¤i kesin
• Hareket yok • Cihazın hareket görmesini
sa¤layın.
• Pil bitmifl • Sarj edin / pili de¤ifltirin.
TR
(b)
(c)
(e)
(f)
(g)
(h)
(c)
(c)
(d)
ÇÖZÜM
KK-10951_10952_150409_TR_00
