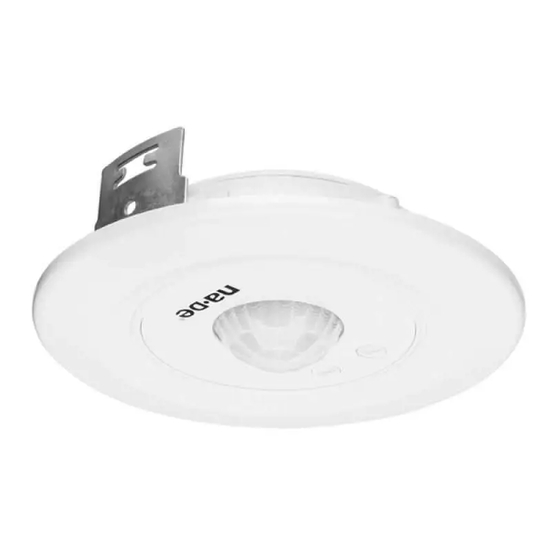

Spot type motion sensor

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 2

Quick Links

TS EN 60669-2-1
EEE Yönetmeli¤ine Uygundur
360° HAREKET SENSÖRÜ SIVA ALTI
KULLANIM ALANLARI
• Bina girifllerinde ve binaların merdiven aralıklarında.
• Daire içi uzun koridorlarda.
• Daire içi gerekli konumlarda.
• Kapalı otoparklarda.
• Otellerde gerekli konumlarda.
• Okullarda, hastanelerde ve benzin istasyonlarında.
"ENERJ‹ TASARRUFU SA⁄LAR"
GENEL EMN‹YET UYARILARI
• Ürünü orjinal ambalajından çıkarınız, nakliye hasarı olup olmadı¤ını ve teslimat sırasında genel
görüntüsünü kontrol ediniz.
• Ürünü amacının dıflında kullanmayınız.
• S u v e n e m l i o r t a m l a r d a b u l u n d u r m a y ı n ı z .
• Toz, kir ve pas olan yerlerde kullanmayınız.
• Yüksek gerilim uygulamayınız.
• Sıvı tatbikinde bulunmayınız.
• Darbelere karflı koruyunuz.
• Cihazda 230-240V~ gerilim bulundu¤u için uzman olmayan kiflilerce dokunulması ve montajının
yapılması tehlikeli ve sakıncalıdır.
MONTAJ ve KULLANIM ile ‹LG‹L‹ UYARILAR
• Cihazın montajı ulusal kablolama ve tesisat standartlarına uygun olarak yapılmalıdır.
• Montaja bafllamadan önce mutlaka elektrik flalterini kapatınız.
• Isıtıcı cihazlardan ve nemli ortamlardan uzak yerlere monte ediniz.
• Cihazı tavana tam yatay olarak monte ediniz.
• Elektrik vermeden önce ampulleri takınız.
• Cihazın beslemesine 10A sigorta takınız.
• Fabrika ayarları: Günıflı¤ı ayarı en karanlıkta, zaman ayarı en kısadadır.
• Elektri¤i verdikten 10 -15 sn. sonra ayar yapmaya bafllayabilirsiniz.
• Zaman ve gün ıflı¤ı ayarları gündüz ve gecede yapılabilir.
• Ayarları ani olarak de¤ifltirmeyiniz.
• Ayarlarda önceki ayarın sonucunu görmeden bir sonraki ayar ifllemine geçmeyiniz.
• Günıflı¤ı ayarının pozisyonunu belirledikten sonra zaman ayarını yapabilirsiniz. En iyi gün ıflı¤ı
ayarı için, gün ıflı¤ı ayar çubu¤unu minimuma getirdikten sonra yavafl yavafl arttırarak sonuca
ulaflınız.
• Ürünü temizlemek gerekti¤inde kuru bir bezle temizleyiniz.
• Cihazın montajını yaparken ısıtıcı, fan, buzdolabı, fırın vs. gibi ortam sıcaklı¤ını ani de¤ifltirecek
cihazlardan uzak yerlere ve günefl ıflı¤ını direk görmeyecek yerlere montaj yapınız.
• Cihazın yakınlarında bulunabilecek çalı, a¤aç, vs. cisimler cihazda algılama hatalarına neden
olabilir.
• Ürün; lamba ve floresana 50 cm.den yak›n montajlarda kullan›ma uygun de¤ildir.
• Ürünlerimizin alg›lama mesafesi çap 9m ± 1m dir. Bu mesafenin alt›nda kalan dar alanlarda
kullan›ma uygun de¤ildir. (Dar alanlarda kullan›ma uygun ürünümüz 10464 kodlu ürünümüzdür
çünkü bu ürünümüzde mesafe ayar trimpotu bulunmaktad›r)
TEKN‹K ÖZELL‹KLER
Çal›flma gerilimi
230-240V~ 50/60 Hz
Algılama Etki Alanı
360°
Montaj Yüksekli¤i
2.8 m.
Algılama Mesafesi
9 m.
Zaman Ayarı
5 sn. ± 1sn. / 5 dk. ± 10 sn.
Aydınlatma Yükü
Max 1000W Akkor
Max 400W Florasan
6 x Max. 58W LED Yükü
C 132 F
Koruma Derecesi
IP20
Sınıf ll
Çalıflma Sıcaklı¤ı
-20 °C ~ +40 °C
Montaj Kesim Ölçüsü
Ø115 mm
Algılama mesafeleri +20 °C'lik ortam flartlarına göre verilmifltir.
AYARLAR
Günıflı¤ı Ayarı
Günıflı¤ı ayarı 2-2000 lux arasında ayarlanabilir. Ayar saat yönünde çevirdi¤inizde ürün
yalnızca gece çalıflacaktır.
konumunda = Hem gece hem gündüz çalıflır.
konumunda = Yalnız gece çalıflır.
Zaman Ayarı
Zaman ayarı; sensör algıladıktan sonra ıflı¤ın ne kadar süre açık kalaca¤ını belirler.
Siz ortamda hareket ettikçe sensör süresi ne olursa olsun hareket bitene kadar çalıflmaya devam
edecektir. Ayarı saat yönünde çevirdi¤inizde zaman en kısaya ayarlanmıfl olacaktır. Zaman
ayarı 5 ± 1 sn. ile 5 dk. ± 10 sn. arasında ayarlanabilir.
min konumunda = en kısa çalıflma (5 sn. ± 1 sn.)
max konumunda = en uzun çalıflma (5 dk. ± 10 sn.)
NOT : Montajın ardından elektrik verdikten sonraki ilk 5 dakika ürün çalıflmasına devam
ederken ortam koflullarına göre kendi iç ayarını otomatik olarak yapacaktır. Bu süre sonunda
cihaz normal çalıflmasına devam edecektir. E¤er ilk enerji verildi¤inde anormal bir çalıflma
oldu¤unu hissediyorsanız lütfen 5 dakika boyunca hareket görmesini engelleyip daha sonra
test ediniz.
www.na-de.com.tr
‹stanbul Deri Organize Sanayi Bölgesi Tufle Sok. No:8
M1-8 Özel Parsel 34953 Tuzla / ‹STANBUL - TÜRK‹YE
10362
10362
max
min
0 800 261 78 05
MONTAJ
Sıvaaltı aparatını flekilde görüldü¤ü gibi yayın uzun dili yuvanın içinde kısa dili yuvanın
dıflında kalacak flekilde ayarlayın.
Sıvaaltı aparatını flekilde görüldü¤ü gibi yuvaya tam oturtarak yayların gerilmesini sa¤layın.
(b)
(a)
Montaj yapılırken gövdeyi(a) sıva altı aparatına(b) monte ediniz.
L ile gösterilen klemense faz kablosunu ba¤layınız.
N ile gösterilen klemense nötr kablosu ba¤layınız.
Bu uçtan aynı zamanda lambanın nötrünü de
alabilirisiniz.
LS ile gösterilen klemense lambaya giden faz kablosunu
ba¤layınız.
SORUN G‹DERME
ARIZA
NEDEN
• Lamba yanmıyor.
• Gün ıflı¤ı ayarı gece konumunda.
• Lamba bozuk veya temas
etmiyor.
• Elektrik yok veya flalter kapalı.
• Sigorta arızalı.
• Cihaza elektrik
• Sigorta açık de¤il veya arızalı.
gelmiyor.
• Kablolama hatası var.
• Lamba sönmüyor.
• Algılama alanında sürekli
hareket var.
• Caddedeki hareket halindeki
araçlar algılanıyordur.
• Algılama alanında rüzgar,
ya¤mur, kar, fan, ısıtıcı veya açık
bir pencere olabilir.
• Algılama alanı
• Ani ısı de¤iflikli¤i olabilir, ortam
de¤ifliyor.
rüzgarlı veya çok sıcak olabilir.
ALGILAMA MESAFES‹
Hareket sensörlerinde algılama mesafesi PIR dedektörle hareket yönü arasındaki açıya, sıcaklı¤a,
montaj flekline ve montaj yerine ba¤ımlıdır.
Bütün elektronik cihazlarda oldu¤u gibi hareket sensörlerinde de sıcaklık çok önemlidir. Na-De
Hareket Sensörlerini kullanırken ürün etiketlerinde, ambalajlarında ve kullanma kılavuzlarında
belirtilen lamba güç de¤erlerinin aflılması durumunda ürün içerisindeki sıcaklık artacaktır. Bunun
sonucu olarak algılama mesafesinde gözle görülür bir azalma olacak ve bu güç de¤eri limitlerin
üzerine çıktı¤ında elektronik devrelerin arızalanmasına yol açacaktır. Ortamın sıcaklı¤ı da bu
mesafenin azalmasında önemli rol oynamaktadır. Belirtilen algılama mesafeleri +20 °C ortam
sıcaklı¤ına göre belirlenmifltir. Yüksek sıcaklıklarda algılama mesafesi düflecektir.
Sensöre te¤et yürüme (Normal algılama mesafesi)
fiekil-1'den anlaflılaca¤ı gibi hareket sensöründe maksimum algılama sadece ürüne te¤et
yürüyüfllerde gerçekleflir. Ürüne dik olarak yüründü¤ünde dikey çizgileri tam olarak kesemedi¤imiz
için sensör hareketi algılamada zorlanacak, algılama mesafesi düflük olacaktır. 10362 ürününün
algılama mesafesi çap olarak 9 metre, yarıçap olarak ise 4,5 metredir.
GARANT‹
Firmam›z malzeme ve imalat hatalar›ndan kaynaklanan ar›zalar› gideri, garanti kapsam›nda
verilen bu hizmetler ar›zal› parçan›n onar›m› veya de¤ifltirilmesi fleklinde yap›l›r ve bu seçime
firmam›z karar verir. Sarf malzemeleri, yönetmeliklere ayk›r› kullan›m veya bak›mdan kaynaklanan
hasar ve eksikler garanti kapsam›na dahil de¤ildir. Bunun d›fl›nda yabanc› eflyalar üzerinde
oluflacak müteakip hasarlardan firmam›zdan herhangi bir hak iddia edilemez.
Garanti hizmetlerinden yararlanmak sadece, cihaz sökülmeden ve parçalar›na ayr›lmadan, özet
ar›za aç›klamas›, kasa fifli veya fatura ( sat›n al›fl tarihini belirten bayi kaflesi) ile iyi flekilde
ambalajlanarak yetkili servis merkezine postalanmas› veya ilk 6 ay içinde sat›n al›nan bayiye
verilmesi ile gerçekleflir.
LS
N
L
ALGILAMA ALANI
Tavan
4.5 m.
9 m.
ÇÖZÜM
• Gün ıflı¤ı ayarını kontrol edin
ve gerekirse yeniden ayarlayın.
• Lambanın duya tam
oturmasını sa¤layın bozuksa
lambayı de¤ifltirin.
• Elektrik hattını kontrol edin,
kapalı ise hattı açın.
• Sigortayı de¤ifltirin.
• Sigortayı kontrol edin, sigorta
çalıflmıyor ise yenileyin.
• Kabloları kontrol edin.
• Bölgeyi kontrol edin.
• Cihazın caddeyi görmesini
engelleyin.
• Montaj yerini de¤ifltirin veya
neden olan nesneleri
uzaklafltırın.
• Montaj yerini de¤ifltirin veya
neden olan nesneleri
uzaklafltırın.
Sensöre dik yürüme (Düflük algılama mesafesi)
fiekil-1
KK-10362_150324_GLB_00
TR
4.5 m.
