NA-DE 00777 Quick Start Manual

TR
EEE Yönetmeli¤ine Uygundur

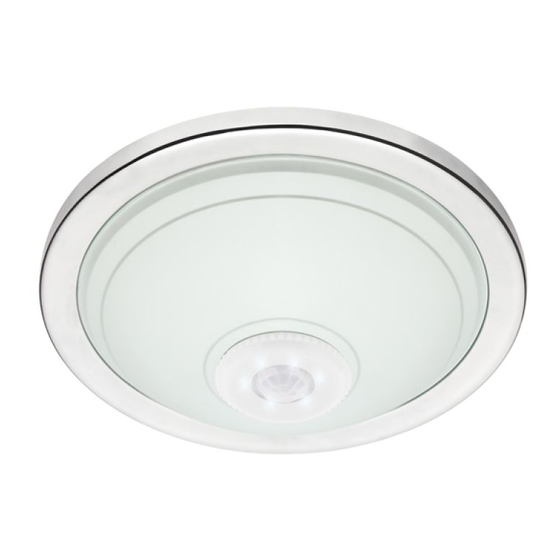

360° HAREKET SENSÖRLÜ TAVAN ARMATÜRÜ
KULLANIM ALANLARI
• Bina girifllerinde ve binaların merdiven aralıklarında.
• Daire içi uzun koridorlarda.
• Daire içi gerekli konumlarda.
• Kapalı otoparklarda.
• Otellerde gerekli konumlarda.
• Okullarda, hastanelerde ve benzin istasyonlarında.
"ENERJ‹ TASARRUFU SA⁄LAR"
GENEL EMN‹YET UYARILARI
• Ürünü orijinal ambalajından çıkarınız, nakliye hasarı olup olmadı¤ını ve teslimat sırasında genel
görünüflünü kontrol ediniz.
• Ürünü amacının dıflında kullanmayınız.
• Su ve nemli ortamlarda bulundurmayınız.
• Toz, kir ve pas olan yerlerde kullanmayınız.
• Yüksek gerilim uygulamayınız.
• Sıvı tatbikinde bulunmayınız.
• Darbelere karflı koruyunuz.
• Cihazda 230-240V~ gerilim bulundu¤u için uzman olmayan kiflilerce dokunulması ve montajının
yapılması tehlikeli ve sakıncalıdır.
MONTAJ ve KULLANIM ile ‹LG‹L‹ UYARILAR
• Cihazın montajı ulusal kablolama ve tesisat standartlarına uygun olarak yapılmalıdır.
• Montaja bafllamadan önce mutlaka elektrik flalterini kapatınız.
• Isıtıcı cihazlardan ve nemli ortamlardan uzak yerlere monte ediniz.
• Cihazı tavana tam yatay olarak monte ediniz.
• ‹lk olarak topraklamayı yapınız.
• Elektrik vermeden önce ampulleri takınız.
• Cihazın beslemesine 6A sigorta takınız.
• Fabrika ayarları: Gün ıflı¤ı ayarı en karanlıkta, zaman ayarı en kısadadır.
• Elektri¤i verdikten 10 -15 sn. sonra ayar yapmaya bafllayabilirsiniz.
• Zaman ve gün ıflı¤ı ayarları gündüz ve gecede yapılabilir.
• Ayarları ani olarak de¤ifltirmeyiniz.
• Ayarlarda önceki ayarın sonucunu görmeden bir sonraki ayar ifllemine geçmeyiniz.
• Gün ıfl›¤ı ayarının pozisyonunu belirledikten sonra zaman ayarını yapabilirsiniz.
• En iyi gün ıfl›¤› ayarı için, gün ıfl›¤› ayar çubu¤unu minimuma getirdikten sonra yavafl yavafl
arttırarak sonuca ulaflınız.
• Camı temizlemek gerekti¤inde kuru bir bezle temizleyiniz.
• Cihazın montajını yaparken ısıtıcı, fan, buzdolabı, fırın vs. gibi ortam sıcaklı¤ını ani de¤ifltirecek
cihazlardan uzak yerlere ve günefl ıflı¤ını direk görmeyecek yerlere montaj yapınız.
• Cihazın yakınlarında bulunabilecek çalı, a¤aç, vs. cisimler cihazda algılama hatalarına neden
olabilir.
• Ürün Y tipi ba¤lant› içerir (Bu ayd›nlatma armatürünün harici bükülgen kablo veya kordonu
hasarlan›rsa; imalâtç› veya onun yetkili sat›c›s› ya da benzer kalifiye personel taraf›ndan bir
tehlikeden kaç›nmak için özel olarak de¤ifltirilmelidir.)
TEKN‹K ÖZELLiKLER
Çal›flma gerilimi 230-240V~ 50/60 Hz
Algılama etki alanı 360°
Algılama yüksekli¤i 2.8 m.
Algılama mesafesi 9 m.
Zaman ayarı 10 sn. ± 1 sn. / 5 dk. ± 10 sn.
Aydınlatma yükü Max 2x25W E27 Ampul
Koruma derecesi IP20
Çalıflma sıcaklı¤ı -20°C ~ +40°C
Yay›lan ›fl›k miktar› (Acilde) 40 Lumen
Acil ayd›nlatma süresi 2 Saat
Piller 3x1.2V 1000mAh ni-mh AAA
Güç tüketimi (Stand-by) 1W
Algılama mesafesi +20°C'lik ortam flartlarına göre verilmifltir.
AYARLAR
(e) Günıflı¤ı ayarı
Gün ıflı¤ı ayarı 2-2000 lux arasında ayarlanabilir. Ayar çubu¤unu saat yönünde çevirdi¤inizde
ürün yalnızca gece çalıflacaktır.
konumunda = Hem gece hem gündüz çalıflır.
konumunda = Yalnızca gece çalıflır.
(f) Zaman Ayarı
Zaman ayarı; sensör algıladıktan sonra ıflı¤ın ne kadar süre açık kalaca¤ını belirler. Siz ortamda
hareket ettikçe sensör süresi ne olursa olsun hareket bitene kadar çalıflmaya devam edecektir.
Ayarı saat yönünün tersine çevirdi¤inizde zaman en kısaya ayarlanmıfl olacaktır. Zaman ayarı
10 ± 1 sn. ile 5 dk. ± 10 sn. arasında ayarlanabilir.
- konumunda = en kısa çalıflma (10 sn. ± 1sn.)
+ konumunda = en uzun çalıflma (5 dk. ± 10 sn.)
NOT: Montajın ardından elektrik verdikten sonra ilk 5 dakika ürün çalıflmasına devam ederken
ortam koflullarına göre kendi iç ayarlarını otomatik olarak yapacaktır. Bu süre sonunda cihaz
normal çalıflmasına devam edecektir. E¤er ilk enerji verildi¤inde anormal bir çal›flma oldu¤unu
hissediyorsanız lütfen 5 dakika boyunca hareket görmesini engelleyip daha sonra test ediniz..
www.na-de.com.tr
‹stanbul Deri Organize Sanayi Bölgesi Tufle Sok. No:8
M1-8 Özel Parsel 34953 Tuzla / ‹STANBUL - TÜRK‹YE
TS EN 60669-2-1
3
TS EN 60598-2-1
00777
l Sınıfı
444 6 233
ELEKTR‹K BA⁄LANTISI
Nötr
Faz
ALGILAMA ALANI
S‹STEM B‹LEfiENLER‹
(a) (b)
(a) Tutturma rondelası
(b) Cam kapak
(c) Ana gövde
(d) Tavan montaj delikleri
(e) Gün ıflı¤ı ayar trimpotu
(f) Zaman ayar trimpotu
(g) Duy (E27 Porselen)
(h) Pil yuvas›
SORUN G‹DERME
ARIZA
• Lamba yanmıyor. • Gün ıflı¤ı ayarı gece konumunda.
00777
• Lamba bozuk veya temas
etmiyor.
• Elektrik yok veya flalter kapalı.
• Sigorta arızalı.
• Cihaza elektrik • Sigorta açık de¤il veya arızalı.
gelmiyor.
• Kablolama hatası var.
• Lamba sönmüyor. • Algılama alanında sürekli hareket
var.
• Caddedeki hareket halindeki
araçlar algılanıyordur.
• Algılama alanında rüzgar,
ya¤mur, kar, fan, ısıtıcı veya açık
bir pencere olabilir.
• Algılama alanı • Ani ısı de¤iflikli¤i olabilir, ortam
de¤ifliyor. rüzgarlı veya çok sıcak olabilir.
• LED'ler yanm›yor • Elektrik var
• Pil bitmifl
ALGILAMA MESAFES‹ :
Hareket sensörlerinde algılama mesafesi PIR dedektörle hareket yönü arasındaki açıya, sıcaklı¤a
(armatür içerisinde kullanılan lambaların gücü bu sıcaklı¤ı de¤ifltirmektedir), montaj flekline ve
montaj yerine ba¤ımlıdır.
Bütün elektronik cihazlarda oldu¤u gibi hareket sensörlerinde de sıcaklık çok önemlidir. Hareket
Sensörlü Tavan Armatürlerini kullanırken ürün etiketlerinde, ambalajlarında ve kullanma
kılavuzlarında belirtilen lamba güç de¤erlerinin aflılması durumunda ürün içerisindeki sıcaklık
artacaktır. Bunun sonucu olarak algılama mesafesinde gözle görülür bir azalma olacak ve bu
güç de¤eri limitlerin üzerine çıkt›¤ında elektronik devrelerin arızalanmasına yol açacaktır.
Ortamın sıcaklı¤ı da bu mesafenin azalmasında önemli rol oynamaktadır. Belirtilen algılama
mesafeleri +20 °C ortam sıcaklı¤ına göre belirlenmifltir. Yüksek sıcaklıklarda algılama mesafesi
düflecektir.
Sensöre te¤et yürüme
(Normal algılama mesafesi)
fiekil-1'den anlaflılaca¤ı gibi hareket sensöründe maksimum algılama sadece ürüne te¤et
yürüyüfllerde gerçekleflir. Ürüne dik olarak yüründü¤ünde dikey çizgileri tam olarak kesemedi¤imiz
için sensör hareketi algılamada zorlanacak, algılama mesafesi düflük olacaktır. Hareket
Sensörlerinde algılama mesafesi çap olarak 9 metre, yarıçap olarak ise 4,5 metredir.
GARANT‹
Firmam›z malzeme ve imalat hatalar›ndan kaynaklanan ar›zalar› giderir, garanti kapsam›nda
verilen bu hizmetler ar›zal› parçan›n onar›m› veya de¤ifltirilmesi fleklinde yap›l›r ve bu seçime
firmam›z karar verir. Sarf malzemeleri, yönetmeliklere ayk›r› kullan›m veya bak›mdan kaynaklanan
hasar ve eksikler garanti kapsam›na dahil de¤ildir. Bunun d›fl›nda yabanc› eflyalar üzerinde
oluflacak müteakip hasarlardan firmam›zdan herhangi bir hak iddia edilemez
Garanti hizmetlerinden yararlanmak sadece, cihaz sökülmeden ve parçalar›na ayr›lmadan, özet
ar›za aç›klamas›, kasa fifli veya fatura ( sat›n al›fl tarihini belirten bayi kaflesi) ile iyi flekilde
ambalajlanarak yetkili servis merkezine postalanmas› veya ilk 6 ay içinde sat›n al›nan bayiye
verilmesi ile gerçekleflir.
fiekilde gösterildi¤i gibi önce rondelay›
saat yönünün tersine çevirerek aç›n ve
cam› ç›kart›n. fiekil "(c)" de "(d)" ile
(L) = Faz ba¤lantı ucu
gösterilen yerlerden tavana monte edin
(N) = Nötr ba¤lantı ucu ve ilk olarak toprak ba¤lant›s›n› yapt›ktan
sonra klemens ba¤lant›s›n› elektrik
= GND (Topraklama)
ba¤lant›s› bölümünde gösterildi¤i gibi
Enerji vermeden önce
yap›n. Daha sonra cam› yerine oturtun
ampuller takılı olmalıdır.
ve rondelay› s›karak cam› sabitleyin.
360°
4,5 m.
4,5 m.
9 m.
(c)
NEDEN
• Gün ıflı¤ı ayarını kontrol edin ve
gerekirse yeniden ayarlayın.
• Lambanın duya tam oturmasını
sa¤layın bozuksa lambayı de¤ifltirin.
• Elektrik hattını kontrol edin, kapalı
ise hattı açın.
• Sigortayı de¤ifltirin.
• Sigortayı kontrol edin, sigorta
çalıflmıyor ise yenileyin.
• Kabloları kontrol edin.
• Bölgeyi kontrol edin.
• Cihazın caddeyi görmesini
engelleyin.
• Montaj yerini de¤ifltirin veya neden
olan nesneleri uzaklafltırın.
• Montaj yerini de¤ifltirin veya
neden olan nesneleri
uzaklafltırın.
• Elektri¤i kesin
• Sarj edin / pili de¤ifltirin.
fiekil-1
Sensöre dik yürüme
(Düflük algılama mesafesi)
(d)
(h)
(e)(f)
(g)
ÇÖZÜM
