NA-DE 10366 Quick Start Manual

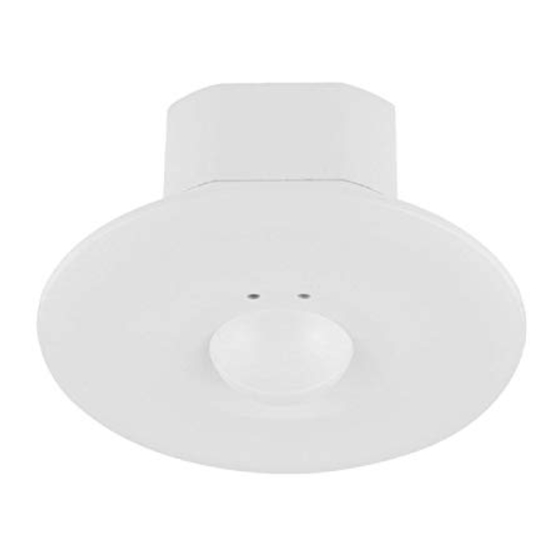

Tavan Tipi Sıva Altı HF Hareket Sensörü
KULLANIM ALANLARI
• Bina girifllerinde ve binaların merdiven aralıklarında.
• Daire içi uzun koridorlarda.
• Daire içi gerekli konumlarda.
• Kapalı otoparklarda.
• Otellerde gerekli konumlarda.
• Okullarda, hastanelerde ve benzin istasyonlarında.
"ENERJ‹ TASARRUFU SA⁄LAR"
GENEL EMN‹YET UYARILARI
• Ürünü orjinal ambalajından çıkarınız, nakliye hasarı olup olmadı¤ını ve teslimat sırasında genel
görünüflünü kontrol ediniz.
• Ürünü amacının dıflında kullanmayınız.
• Su ve nemli ortamlarda bulundurmayınız.
• Toz, kir ve pas olan yerlerde kullanmayınız.
• Yüksek gerilim uygulamayınız.
• Sıvı tatbikinde bulunmayınız.
• Darbelere karflı koruyunuz.
• Cihazda 230V~ gerilim bulundu¤u için uzman olmayan kiflilerce dokunulması ve montajının
yapılması tehlikeli ve sakıncalıdır.
MONTAJ ve KULLANIM ile ‹LG‹L‹ UYARILAR
• Cihazın montajı ulusal kablolama ve tesisat standartlarına uygun olarak yapılmalıdır.
• Montaja bafllamadan önce mutlaka elektrik flalterini kapatınız.
• Isıtıcı cihazlardan ve nemli ortamlardan uzak yerlere monte ediniz.
• Cihazı tavana tam paralel olarak monte ediniz.
• Elektrik vermeden önce yükü ba¤layınız.
• Cihazın beslemesine 10A sigorta takınız.
• Elektri¤i verdikten 10 -15 sn. sonra ayar yapmaya bafllayabilirsiniz.
• Zaman ve gün ıflı¤ı ayarları gündüz ve gecede yapılabilir.
• Ayarları ani olarak de¤ifltirmeyiniz.
• Ayarlarda önceki ayarın sonucunu görmeden bir sonraki ayar ifllemine geçmeyiniz.
• Günıflı¤ı ayarının pozisyonunu belirledikten sonra zaman ayarını yapabilirsiniz. En iyi gün ıflı¤ı
ayarı için, gün ıflı¤ı ayar çubu¤unu minimuma getirdikten sonra yavafl yavafl arttırarak sonuca
ulaflınız.
• Ürünü temizlemek gerekti¤inde kuru bir bezle temizleyiniz.
• Cihazın montajını yaparken ısıtıcı, fan, buzdolabı, fırın vs. gibi ortam sıcaklı¤ını ani de¤ifltirecek
cihazlardan uzak yerlere ve günefl ıflı¤ını direk görmeyecek yerlere montaj yapınız.
• Cihazın yakınlarında bulanabilecek çalı, a¤aç, vs. cisimler cihazda algılama hatalarına neden
olabilir.
TEKN‹K ÖZELL‹KLER
Çalıflma gerilimi 230V~ 50/60 Hz
Algılama etki alanı 360°
Montaj yüksekligi 1.5 m - 3.5 m (ayarlanabilir)
Algılama mesafesi 2 m - 10 m (ayarlanabilir yarıçap)
Zaman ayarı 10sn ± 3sn / 30dk ± 5dk
Aydınlatma yükü 2000W Akkor
800W Floresan
6 x Max. 58W LED Yükü
C 132 F
Günıflı¤ı ayarı 10 - 500 lux
Koruma derecesi IP20 Sınıf II
Çal›flma sıcaklı¤ı -20 °C ~ +40 °C
Güç tüketimi 0.9W
HF Frekans 5.8GHz, ISM Band
AYARLAR
Mesafe ayarı:
Etki alanı sensörün tavana monte edildikten sonra, zeminde üretti¤i dairesel algılama bölgesinin
yarıçapını tanımlamak için kullanılan bir terimdir. Switch " 1 " konumunda açıktır, " 0 " konumunda
kapalıdır. Switch konumları afla¤ıdaki gibidir.
S1 S2
ON
1 2
MESAFE: S1, S2
Not: Yukarıdaki algılama mesafeleri 1.6m ~ 1.7m ortalama uzunluktaki ve 1 ~ 1.5m/sn'lik bir hızla
hareket eden bir insan için ölçülmüfltür. E¤er bu de¤iflkenlerden herhangi biri de¤iflirse, algılama
mesafesi buna göre de¤iflecektir.
Zaman ayarı:
Zaman 10sn - 30dk arasında ayarlanabilir. Algılanan herhangi bir hareketten önceki geçen süre
sıfırlanacaktır, zamanlayıcı yeniden bafllayacaktır. Yürüme testini yapmak ve algılama bölgesini
ayarlamak için en kısa zamanın seçilmesi tavsiye edilir. Switch " 1 " konumunda açıktır, " 0 "
konumunda kapalıdır. Switch konumları afla¤ıdaki gibidir.
S3 S4 S5 Zaman
0 0 0 10 sn
0 0 1
0 1 0
0 1 1 10 dk
Not: Switchler kapandıktan 1 saniye sonra yeniden hareketi algılamaya bafllar. Bu süre geçer
geçmez algılanan ilk harekette ıflıklar yanacaktır.
10366
S1 S2 Mesafe S1 S2 Mesafe
0 0 2m 1 0 8m
0 1 5m 1 1 10m
S3 S4 S5 Zaman
1 0 0 15 dk
1 dk 1 0 1 20 dk
5 dk 1 1 0 25 dk
1 1 1 30 dk
Günıflı¤ı ayarı:
Switchler (1, 1, 1) pozisyonunda (max.) ayarlandı¤ında, gündüz ve gece çalıflabilir, (0, 0, 0)
pozisyonunda (min.) ayarlandı¤ında 10 luxden daha az ortam ıflı¤ında çalıflabilir. Di¤er pozisyonlarda
ara de¤erlerde çalıflır.
S6 S7 S8
S6 S7 S8
0 0
0 0
6 7 8
0 1
0 1
LUX: S6, S7, S8
Kurulum
• Gücü kesiniz
• Üst kapa¤ı yanlardaki tırnaklardan tornavida yardımıyla çıkarınız
• Altta bulunan switchlerden " zaman, gün ıflı¤ı ve mesafe " ayarlarını yapınız, sonra kapa¤ı
kapatınız
• Güç ve yük kablolarını sensöre ba¤lantı flemasında gösterildi¤i gibi ba¤layınız.
Kablo ba¤lantı fleması
N, L uçlarını güce ba¤layınız,
N, L' uçlarını yüke ba¤layınız
Montaj
• Cihazın yanlarında bulunan yayları geriye do¤ru geriniz. Cihazı tavanda bulunan montaj yuvasına
yerlefltirerek sabitleyiniz.
• Cihazın gücünü açıp test ediniz.
Tavan
Cihaz çalıflmıyor • Gücü ve yükü kontrol ediniz
• E¤er gösterge ıflı¤ı algılamadan sonra yanıyorsa cihazı
kontrol ediniz.
• E¤er gösterge ıflı¤ı algılamadan sonra yanmıyorsa çalıflma
ıflı¤ının çevre ıflı¤ına cevap verip vermedi¤ini kontrol ediniz.
• Çalıflma voltajının güç kayna¤ına yanıt verip vermedi¤ini
kontrol ediniz.
Hassasiyet zayıf • Cihazın önünde sinyal anlınmasını etkileyen bir engelleyici
olup olmadı¤ını kontrol ediniz.
• Ortam sıcaklı¤ını kontrol ediniz.
• Sinyal kayna¤ının algılama alanında olup olmadı¤ını kontrol
ediniz.
• Kurulum yüksekli¤ini kontrol ediniz.
Sensör, yükü otomatik • Algılama alanında sürekli hareket olup olmadı¤ını kontrol ediniz.
olarak kapatamıyor
• Zaman ayarını kontrol ediniz
• Gücün komutlara cevap verip vermedi¤ini kontrol ediniz.
• Sensör yakınındaki hava sıcaklı¤ının de¤iflimini kontrol ediniz.
(klima veya merkezi ısıtma vb.)
GARANT‹
Firmam›z malzeme ve imalat hatalar›ndan kaynaklanan ar›zalar› giderir, garanti kapsam›nda
verilen bu hizmetler ar›zal› parçan›n onar›m› veya de¤ifltirilmesi fleklinde yap›l›r ve bu seçime
firmam›z karar verir. Sarf malzemeleri, yönetmeliklere ayk›r› kullan›m veya bak›mdan kaynaklanan
hasar ve eksikler garanti kapsam›na dahil de¤ildir. Bunun d›fl›nda yabanc› eflyalar üzerinde
oluflacak müteakip hasarlardan firmam›zdan herhangi bir hak iddia edilemez. Garanti hizmetlerinden
yararlanmak sadece, cihaz sökülmeden ve parçalar›na ayr›lmadan, özet ar›za aç›klamas›, kasa
fifli veya fatura (sat›n al›fl tarihini belirten bayi kaflesi) ile iyi flekilde ambalajlanarak yetkili servis
merkezine postalanmas› veya ilk 6 ay içinde sat›n al›nan bayiye verilmesi ile gerçekleflir.
0 800 261 78 05
Daha fazla bilgi için:
info@na-de.com.tr
LUX S6 S7 S8 LUX
0 24H 1 0 0 100 Lux
1 10 Lux 1 0 1 200 Lux
0 20 Lux 1 1 0 300 Lux
1 50 Lux 1 1 1 500 Lux
230VAC
360°
10 m 10 m
20 m
Algılama Mesafesi
no'lu ücretsiz danıflma hattımızı arayabilirsiniz.
• ww.na-de.com.tr
KK-10366_150415_TR_00
