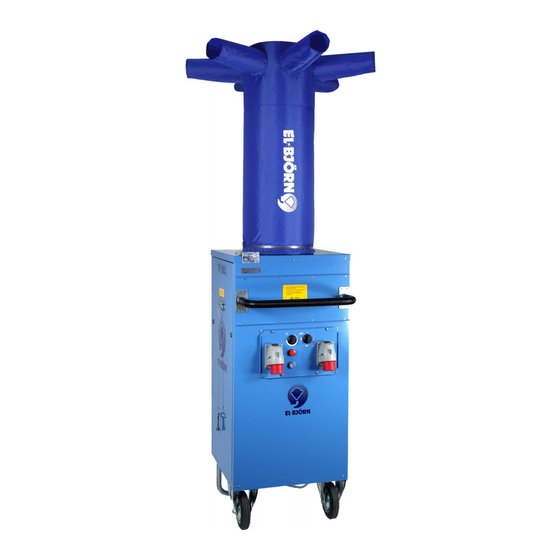

El-Björn TF 18EL Manual

Hide thumbs Also See for TF 18EL:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Manual
TF 18EL EBS
This product is only suitable for well-insulated areas or occasional use.

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the TF 18EL and is the answer not in the manual?

Questions and answers

Related Manuals for El-Björn TF 18EL

Summary of Contents for El-Björn TF 18EL

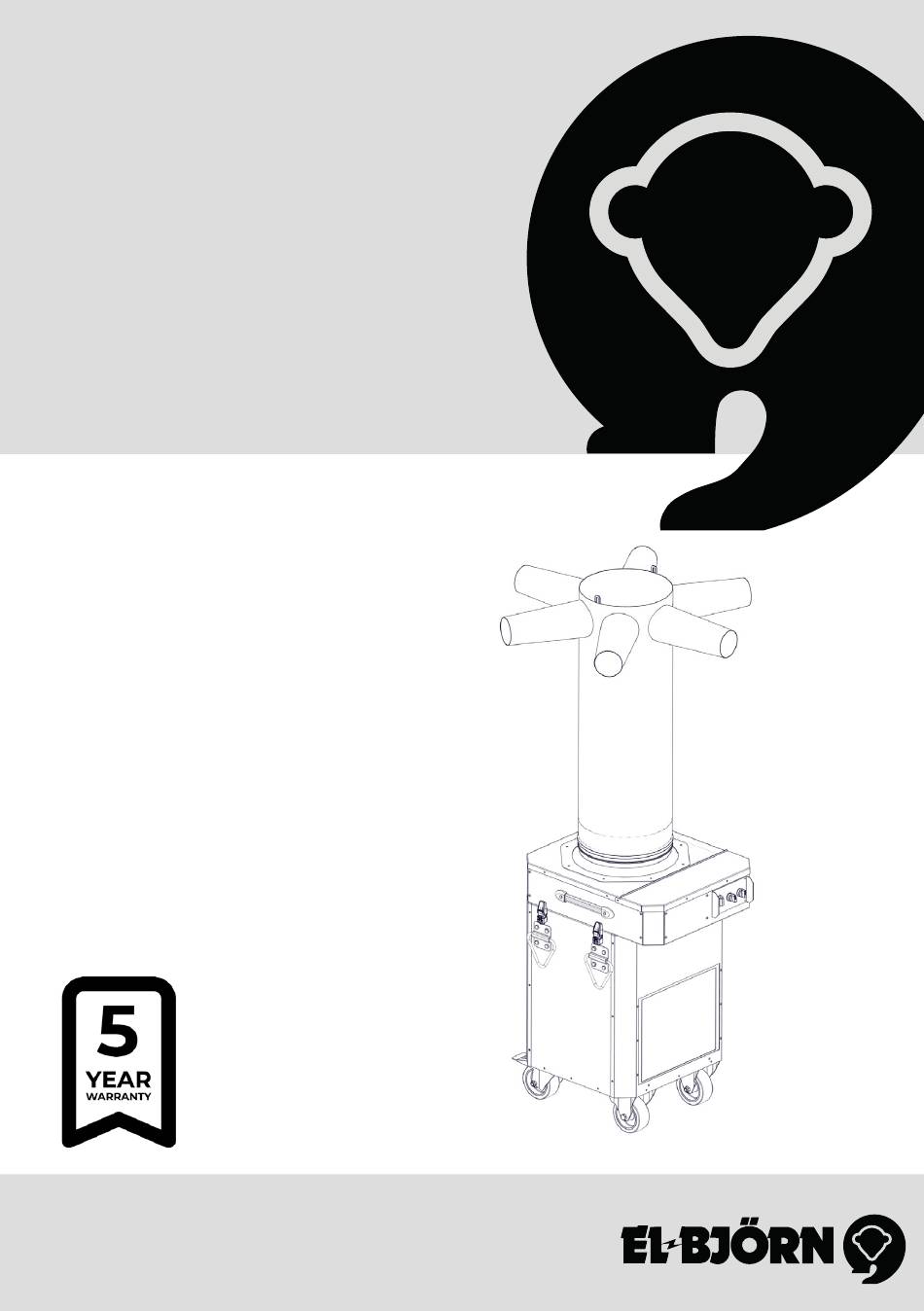

  • Page 1 Manual TF 18EL EBS This product is only suitable for well-insulated areas or occasional use.

  • Page 2: Personlig Skyddsutrustning

    - Barn yngre än 3 år skall inte vistas vid appara- SÄKERHET ten om de inte är under ständig uppsikt. - Barn mellan 3 och 8 år får endast sätta på/ Läs igenom instruktionsboken noggrant stänga av maskinen under förutsättning att den och förstå...
  • Page 3 RISKBEDÖMNING Vid användning av andra än El-Björns rekommenderade reservdelar eller tillbehör finns risk för ev. maskin eller personskada. Maskinen är endast till för att torka och värma lokaler med ett tillfälligt behov av detta. När man använ- der elektriska maskiner skall alltid grundläggande säkerhetsföreskrifter följas för att minska risken för brand, el stötar, brännskada eller annan personskada.
  • Page 4 BESKRIVNING Hela produkten är uppbyggda av pulverlackad korrosionsbeständig förzinkad stålplåt. Maskinen är moduluppbyggd och består 3st huvuddelar. Modul 1. (Fläktmodul) innehåller bla hjul, filter, fläkt och lyftöglor. Modul 2. (Värmemodul) innehåller bla manöverpanel, intag, säkringar, kamflänselement. Modul 3. Textilluftfördelare. Modul 1. - 4st kraftiga hjul för förflyttning varav 2st är låsbara.

  • Page 5: Tekniska Data

    TEKNISKA DATA TF 18EL 400 VAC H inkl. luftfördelare 2150mm H exkl. luftfördelare 1000mm 560mm 640mm Vikt tot (överdel, underdel) 66kg (23,5) (42,5) Ljudnivå 62/57 dB(A) Märkström Märkspänning 3N~400V Kapslingsklass IP 44 Säsongsmedelverkningsgraden (ηs) Motor och luftsida Spänning fläkt 1N~230V Effekt fläkt...

  • Page 6: Installation

    OBSERVERA! ANVÄNDNINGSOMRÅDE Avsnittet som behandlar säkerhet skall läsas och Maskinen är avsedda att torka och värma byggna- förstås av alla som använder eller reparerar der där det finns behov av tillfällig värme, torkning maskinen. Bruksanvisningen omfattar användning eller luftcirkulation. och de olika underhållsåtgärder som kan utfö- ras av operatören.

  • Page 7: Service Underhåll

    DRIFT HANTERING NORMALDRIFT HANTERING ONORMALDRIFT Start & stopp Kontrollera att säkringar i närmaste elskåp är hela OFF/Hel och halvfart och att inte jordfelsbrytare är påverkad. Inställning av rumstemperatur Kontrollera säkringarna på maskinen. Ställ in termostat på önskad temperatur +8-32°C. Återställning av överhettningsskydd sker Inställning av önskad effekt automatiskt när maskinen svalnat.
  • Page 8 Rengöring Maskinen blåser för lite luft • Byt alltid filter efter användning. • Kontrollera att luftfördelaren/utblåset har • För utvändig rengöring använd en mild fria luftvägar. tvållösning och en fuktig trasa. • Kontrollera att luftintag och filter inte är • Invändigt blåses maskinen ur med luft och igensatt.

  • Page 9: Personlig Verneutstyr

    - Barn yngre enn 3 år må ikke oppholde seg ved SIKKERHET apparatet med mindre de er under kontinuerlig oppsikt. Les nøye gjennom instruksjonsboken og - Barn mellom 3 og 8 år får bare slå på/av sørg for at du forstår innholdet før du maskinen under forutsetning av at den er bruker produktet.
  • Page 10 RISIKOVURDERING Ved bruk av andre enn El-Björns anbefalte reservedeler eller tilbehør er det fare for maskin- eller per- sonskade. Maskinen er bare beregnet på tørking og oppvarming av lokaler med et midlertidig behov for dette. Når man bruker elektriske maskiner, skal grunnleggende sikkerhetsforskrifter alltid følges for å minske risikoen for brann, elektrisk støt, brannskader eller annen personskade.
  • Page 11 BESKRIVELSE Hele produktet er oppbygd av pulverlakkert korrosjonsbestandig forsinket stålplate. Maskinen er moduloppbygd og består av tre hoveddeler. Modul 1. (Viftemodul) inneholder bl.a. hjul, filter, vifte og løftekroker. Modul 2. (Varmemodul) inneholder bl.a. betjeningspanel, inntak, sikringer, kamflenselementer. Modul 3. Tekstilluftfordeler. Modul 1.

  • Page 12: Tekniske Data

    TEKNISKE DATA TF 18EL 400 VAC H inkl. luftfordeler 2150 mm H ekskl. luftfordeler 1000 mm 560 mm 640 mm Vekt totalt (overdel, underdel) 66 kg (23,5) (42,5) Lydnivå 62/57 dB(A) Merkestrøm 27 A Merkespenning 3 N~400 V Kapslingsklasse IP44 Sesongmiddelvirkningsgraden (ηs)
  • Page 13 OBS! Avsnittet som handler om sikkerhet, skal leses og BRUKSOMRÅDE forstås av alle som bruker eller reparerer maski- Maskinen er beregnet på å tørke og varme opp nen. Bruksanvisningen omfatter bruk og de ulike bygninger der det er behov for midlertidig varme, vedlikeholdsoppgavene som kan utføres av opera- tørking eller luftsirkulasjon.

  • Page 14: Service Vedlikehold

    DRIFT HÅNDTERING NORMAL DRIFT HÅNDTERING UNORMAL DRIFT Start og stopp Kontroller at sikringer i nærmeste elskap er hele og at jordfeilbryteren ikke er utløst. OFF/Hel- og halvfart Innstilling av romtemperatur Kontroller sikringene på maskinen. Still inn termostaten på ønsket temperatur +8–32 °C. Tilbakestilling av overopphetingsvernet skjer auto- Innstilling av ønsket effekt matisk når maskinen er blitt avkjølt.
  • Page 15 Rengjøring Maskinen blåser for lite luft • Bytt alltid filter etter bruk. • Kontroller at luftfordeleren/utblåsingen har • Til utvendig rengjøring brukes det en mild frie luftveier. såpeløsning og en fuktig klut. • Kontroller at luftinntak og filter ikke er tiltet- •...

  • Page 16: Henkilökohtaiset Suojavarus- Teet

    - Alle 3-vuotiaat lapset eivät saa oleskella laitteen TURVALLISUUS lähellä, ellei heitä pidetä koko ajan silmällä. - 3–8 -vuotiaat lapset saavat käynnistää / sam- Lue käyttöohje huolellisesti ja ymmärrä muttaa koneen ainoastaan sillä edellytyksellä, sen sisältö ennen tuotteen käyttöä. että se on asennettu normaaliin asentoon ja että heille on neuvottu koneen turvallinen käyttö...
  • Page 17 RISKINARVIOINTI Muita kuin El-Björnin suosittelemia varaosia tai lisävarusteita käytettäessä on olemassa kone- tai henki- lövahingon vaaran mahdollisuus. Kone on tarkoitettu ainoastaan tilojen tilapäiseen kuivaamiseen ja lämmitykseen. Sähkökäyttöisiä koneita käytettäessä on aina noudatettava turvallisuusmääräyksiä tulipalojen, sähköiskujen, palovammojen ja henkilövahinkojen vaaran vähentämiseksi. Lue ohjeet ennen koneen käynnistämistä...
  • Page 18 KUVAUS Koko tuote on valmistettu jauhemaalatusta korroosionkestävästä galvanoidusta teräslevystä. Kone on moduulirakenteinen ja koostuu 3 pääosasta. Moduuli 1. (Puhallinmoduuli) sisältää mm. pyörät, suodattimet, puhaltimen ja nostokorvakkeet. Moduuli 2. (Lämmitysmoduuli) sisältää mm. ohjauspaneelin, pistorasian, sulakkeet ja laippalämmittimen. Moduuli 3. Tekstiili-ilmanjakaja. Moduuli 1. - 4 tukevaa pyörää...

  • Page 19: Tekniset Tiedot

    TEKNISET TIEDOT TF 18EL 400 VAC K ilmanjakajan kanssa 2150 mm K ilman ilmanjakajaa 1000 mm 560 mm 640 mm Kokonaispaino (yläosa, alaosa) 66 kg (23,5) (42,5) Äänitaso 62/57 dB(A) Nimellisvirta Nimellisjännite 3N~400V Kotelointiluokka IP44 Kausiluonteiset keskimääräiset 36 % hyötysuhteet (ηs) Moottori ja ilmapuoli Jännite, puhallin...
  • Page 20 HUOMAA! KÄYTTÖKOHTEET Kaikkien konetta käyttävien tai korjaavien on luet- Kone on tarkoitettu rakennusten kuivaamiseen ja tava ja ymmärrettävä turvallisuutta käsittelevä osa. lämmittämiseen, kun tarvitaan väliaikaista lämmi- Käyttöohjeessa käsitellään erilaiset käyttö- ja kun- tystä, kuivaamista tai ilmankiertoa. nossapitotoimenpiteet, jotka käyttäjä voi suorittaa itse.

  • Page 21: Huolto Kunnossapito

    KÄYTTÖ KÄSITTELY NORMAALIKÄYTÖSSÄ KÄSITTELY EPÄNORMAALISSA KÄYTÖS- Käynnistys ja pysäytys SÄ OFF/Täysi- ja puolinopeus Tarkista, että lähimmän sähkökaapin sulakkeet ovat Huonelämpötilan säätö ehjät eikä vikavirtasuoja ole toiminut. Aseta termostaatti haluttuun lämpötilaan +8-32 °C. Tarkista koneen sulakkeet. Halutun tehon asettaminen Ylikuumenemissuoja palautuu automaattisesti, kun Valitse 9 tai 18 kW.
  • Page 22 Puhdistus neet. Ne sijaitsevat pohjassa yhdessä pisto- • Vaihda suodattimet aina käytön jälkeen. rasian kanssa sulakekannen takana. • Käytä ulkopintojen puhdistukseen saip- Kone puhaltaa liian vähän ilmaa pualiuosta ja kosteaa liinaa. • Koneen sisäosat puhalletaan paineilmalla ja • Tarkista, että ilmanjakajan/ulospuhalluksen pyyhitään kostealla liinalla.

  • Page 23: Personal Protective Equipment

    tures, oil, or sharp edges. SAFETY • Make sure the machine is standing on a firm, level surface. Read the instruction manual carefully • Important: Do not try to lift the machine using and ensure you understand the content the carrying handle for Module 2 (heating before using the product.

  • Page 24: Risk Assessment

    RISK ASSESSMENT Using spare parts or accessories that have not been recommended by El-Björn increases the risk of injury or damage to the machine. The machine is only intended for temporary drying and heating of rooms. When using electrical machinery, basic safety regulations shall always be followed, in order to reduce the risk of fire, electric shocks, burns or other personal injury.
  • Page 25 DESCRIPTION The entire product is constructed from powder-coated, corrosion-resistant, galvanized sheet steel. The machine comprises 3 main modules. Module 1. (Fan module) includes wheels, filter, fan and lifting eyes. Module 2. (Heating module) includes control panel, inlet, fuses and heating element. Module 3.

  • Page 26: Technical Data

    TECHNICAL DATA TF 18EL 400 VAC H incl. air distributor 2150 mm H excl. air distributor 1000 mm 560 mm 640 mm Total weight (top section, bottom 66 kg (23.5) (42.5) section) Noise level 62/57 dB(A) Rated current Rated voltage...

  • Page 27: Application Area

    NOTE! APPLICATION AREA The section concerning safety must be read and The machine is intended for drying and heating understood by everyone who uses or repairs this buildings where there is a need for temporary machine. The instructions describe operation and heating, drying or air circulation.

  • Page 28: Service & Maintenance

    OPERATION HANDLING DURING NORMAL OPERA- HANDLING DURING ABNORMAL OPER- ATION TION Start & stop Check that the fuses in the nearest electrical cabinet OFF/full and half speed have not blown and that the residual current device Adjusting the indoor temperature has not tripped Check the fuses inside the machine.

  • Page 29: Troubleshooting Checklist

    Cleaning The machine emits too little air • Always replace the filter after use. • Check that the air distributor/vents are not • Clean externally with a mild soap solution and blocked. a damp cloth. • Check that the air inlet and filter are not •...
  • Page 30 ..............................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
  • Page 31 ..............................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
  • Page 32 ..............................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
  • Page 33 El-Björn AB Box 29, SE-334 21 Anderstorp, Sweden, +46 (0)371-588 100 info@elbjorn.se, www.elbjorn.com...
