MANUAL DE INSTRUCCIONES
CARACTERÍSTICAS
Modelo
Altavoz
Potencia RMS
Selección de potencia (100 V)
Selección de potencia (70 V)
Impedancia
Sensibilidad
Presión acústica
Respuesta en frecuencia (-10 dB)
Dispersión 1 kHz / 4 kHz
Orificio a empotrar
Temperatura de funcionamiento

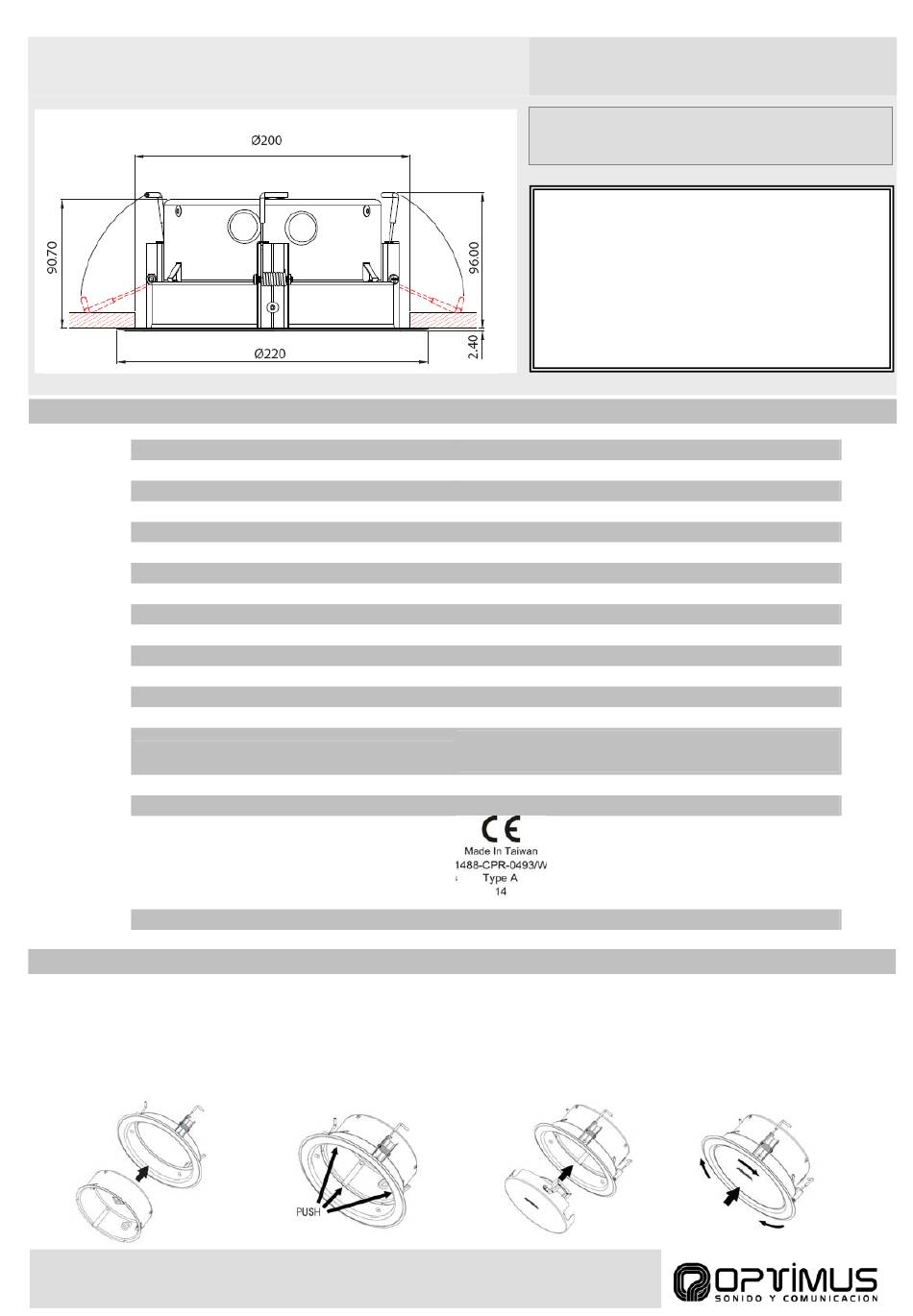

Dimensiones (mm)
Peso
Acabado
Montaje
Selección de potencia
Normativa
Otros
GUÍA DE INSTALACIÓN
1. Inserte la cúpula ignífuga en el marco del altavoz.
2. Fije los tres anclajes con muelle dentro de la cúpula ignífuga para fijar su posición.
3. Inserte el altavoz en el marco.
4. Enrosque la rejilla para fijar el altavoz al marco.
A-266EN Versión 1.0
. La instalación debe ser realizada por personal técnico
. Conectar en paralelo los altavoces a los terminales de
. Asegurarse de que todos los altavoces tengan la
. No cambiar la toma del transformador mientras el
. No exponer el equipo a fuentes de calor, ni a la llama.
Altavoz, rejilla en acero color blanco (RAL-9010).
Muelles y cúpula de encaje a presión.
Doble entrada de cable para facilitar instalación.
1/1
ALTAVOZ DE TECHO
ATENCIÓN:
cualificado.
salida correspondientes del amplificador.
misma polaridad.
altavoz está en funcionamiento.
A-266EN
6,5"
6 W
6 W, 3 W y 1'5 W
3 W, 1'5 W y 0'75 W
1k67 Ω, 3k3 Ω y 6k67 Ω
94 dB SPL a 1 W, 1 m y 1 kHz
102 dB SPL a 6 W, 1 m y 1 kHz
130 ~ 20.000 Hz
126º / 112º
Ø 200 mm
-30ºC ~ +60ºC
Ø 220 x 96 (fondo)
1'34 kg
Cúpula en acero, color rojo.
Terminales del transformador.
Especial VA. Cumple con BS-5839, parte
8. Certificado con la normativa Europea EN
54-24:2008
A-266EN
