Optimus A-254ATS Instruction Manual

MANUAL DE INSTRUCCIONES
70
CARACTERÍSTICAS
Modelo
Altavoz
Potencia RMS
Selección de potencia
Impedancia
Sensibilidad
Presión acústica
Respuesta en frecuencia
Dimensiones (mm)
Peso
Acabado
Color
Montaje
Selección de potencia
GUÍA DE INSTALACIÓN
A-254ATS Versión 1.0
Impedancia 100 V
6 W
1k6
3 W
3k3
1 W
10 k
– Común
1/1

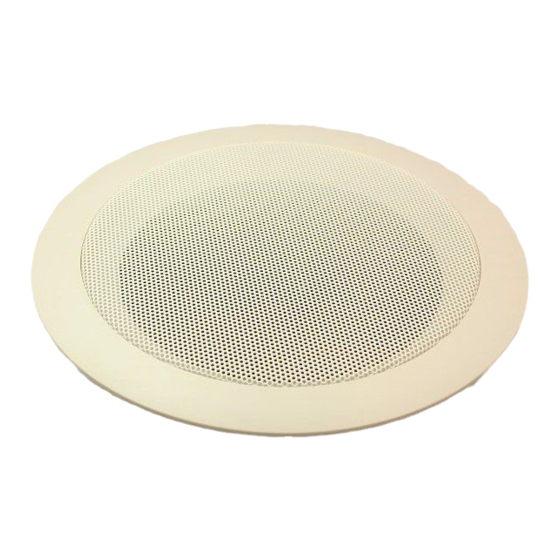

ALTAVOZ DE TECHO
ATENCIÓN:
La instalación debe ser realizada por personal técnico
cualificado.
Conectar en paralelo los altavoces a los terminales de
salida correspondientes del amplificador.
Asegurarse de que todos los altavoces tengan la
misma polaridad.
No cambiar la toma del transformador mientras el
altavoz está en funcionamiento.
No exponer el equipo a fuentes de calor, ni a la llama.
A-254ATS
6 W
6 W, 3 W y 1 W
1k6 Ω, 3k3 Ω y 10 kΩ
90 dB SPL a 1 W, 1 m y 1 kHz
100 dB SPL a 6 W, 1 m y 1 kHz
100 ~ 15.000 Hz
Ø 207 x 70 (fondo)
0,7 kg
Plástico (ABS)
Blanco (Ral 9016)
Arco y muelles
Terminales del transformador

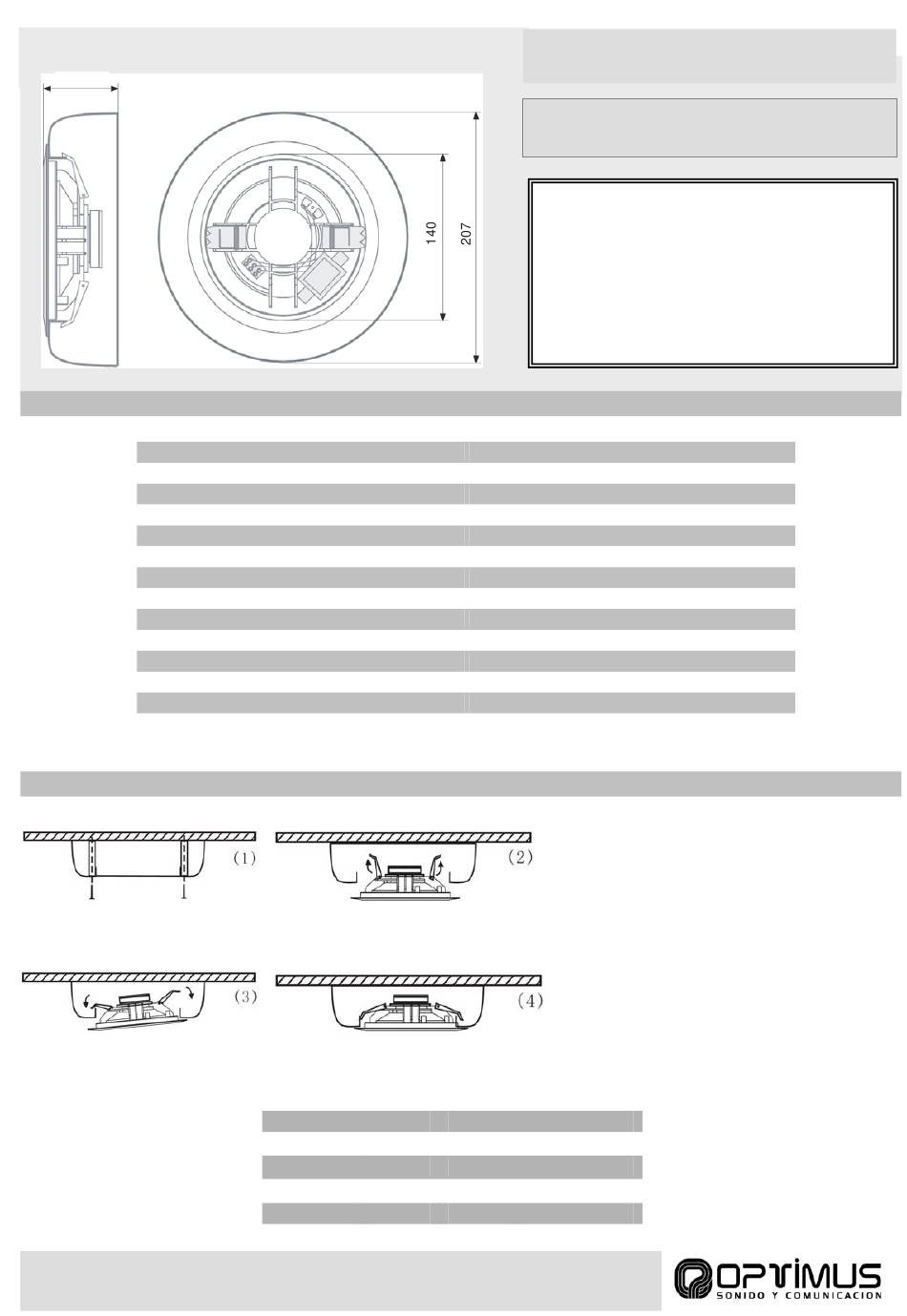

Paso 1- Fije el cono al techo mediante dos
tornillos.
Paso 2- Coloque los muelles situados a ambos
lados del altavoz dentro del cono y hacia arriba.
Paso 3- Asegúrese de que los muelles bajen por
si solos y agarren el altavoz al cono.
Paso 4- El altavoz queda fijado dentro del cono
completando así la instalación.
70 V Cable
3 W Rojo
1,5 W Blanco
0,5 W Verde
Común Negro
A-254ATS
4"
