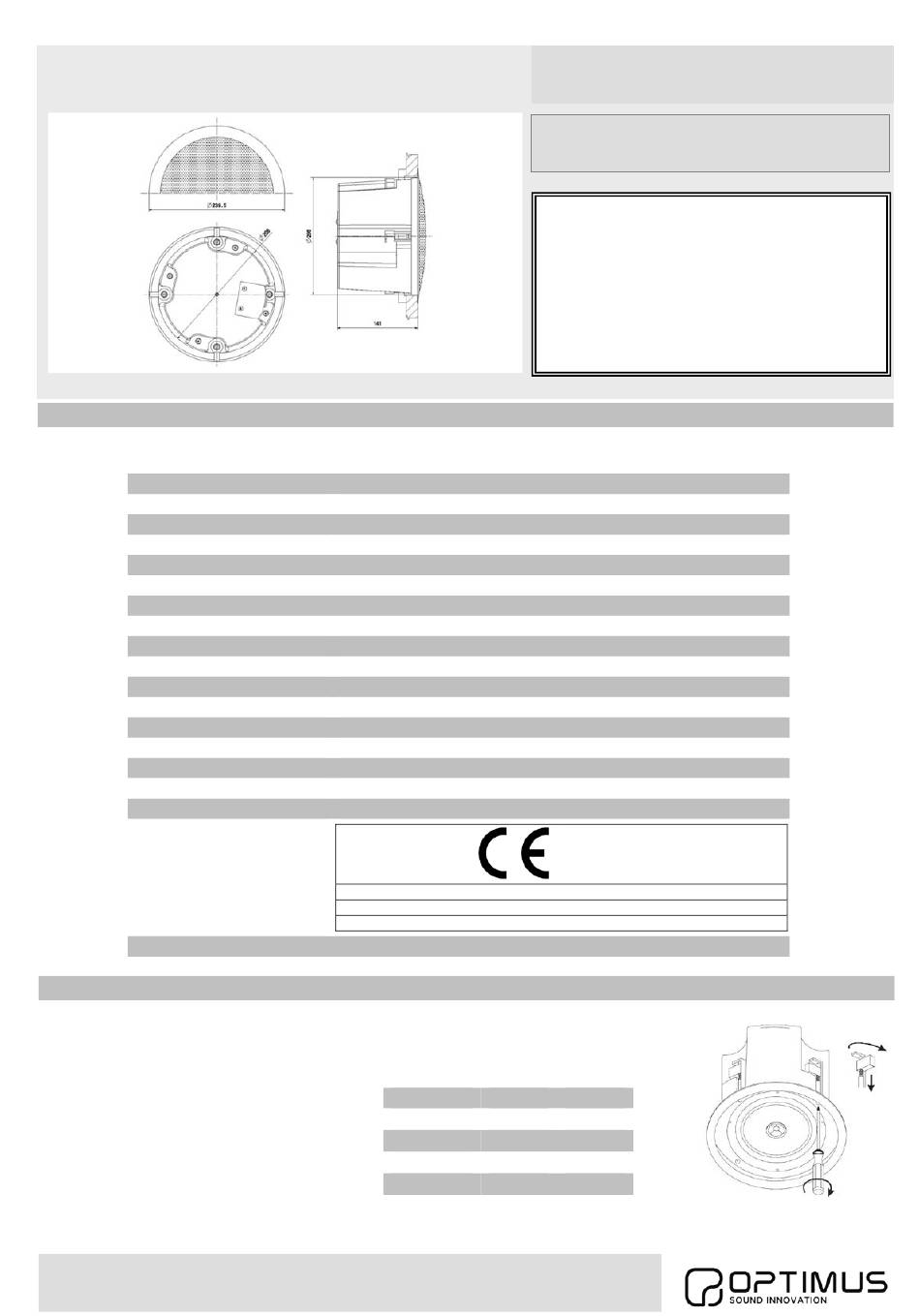

Optimus A-226FEN Instruction Manual

MANUAL DE INSTRUCCIONES
ESPECIFICACIONES
Modelo
Altavoz
Potencia RMS
Selección de potencia 100 V
Impedancia
Sensibilidad
Presión Acústica
Sensibilidad EN54-24
Respuesta en frecuencia
Orificio a empotrar
Cobertura 1kHz / 4kHz
Temperatura de trabajo
Dimensiones (mm)
Peso
Acabado
Color
Selección de potencia
Normativa EN54
Grado de protección
GUÍA DE INSTALACIÓN
Inserte el altavoz hasta que los bordes de bafle frontal toquen el techo. Gire los tornillos de sujeción en el sentido
de las agujas del reloj para apretar las lengüetas de montaje. El primer cuarto de vuelta rotará las lengüetas
hacia fuera, mientras que las siguientes vueltas las apretaran hacia abajo, sobre la parte posterior de la
superficie del techo. NO SOBREAPRIETE.
A-226FEN Versión 1.3
6,5" + tweeter (Bassreflex)
30, 15, 7,5 y 3,75 W
333 Ω, 666 Ω, 1k3 Ω, 2k6 Ω y 8 Ω
89,8 dB SPL a 1 W / 1 m IEC268-5
104,6 dB SPL a 30 W / 1 m IEC268-5
77,8 dB SPL a 1 W / 4 m
100 ~ 19.200 Hz
180º / 62º (-6 dB)
-20ºC ~ +80ºC
Ø 239,5 x 141 (fondo)
ABS, rejilla metálica
Blanco (RAL9016)
Terminales del transformador
Loudspeaker for voice alarm systems for fire detection and fire alarm systems for buildings
Ceiling Loudspeaker, 30W, Type A
CE-Symbol according 93/68EWG
Impedancia 100 V
30 W
333 Ω
15 W
666 Ω
7,5 W
1k3 Ω
3,75 W
2k6 kΩ
– Común
1/1
ALTAVOZ DE TECHO
ATENCION:
. La instalación debe ser realizada por personal técnico
cualificado.
. Conectar en paralelo los altavoces a los terminales de
salida correspondientes del amplificador.
. Asegurarse de que todos los altavoces tengan la
misma polaridad.
. No cambiar la toma del transformador mientras el
altavoz está en funcionamiento.
. No exponer el equipo a fuentes de calor, ni a la llama.
A-226FEN
30 W
Ø 208 mm
2,20 kg
EN 54-24:2008
Ref. No.: SOP_A226FEN
ID-Code: A226FEN
1438/CPR/0515
IP21
70 V
15 W
7,5 W
3,75 W
1,87 W
Común
A-226FEN
