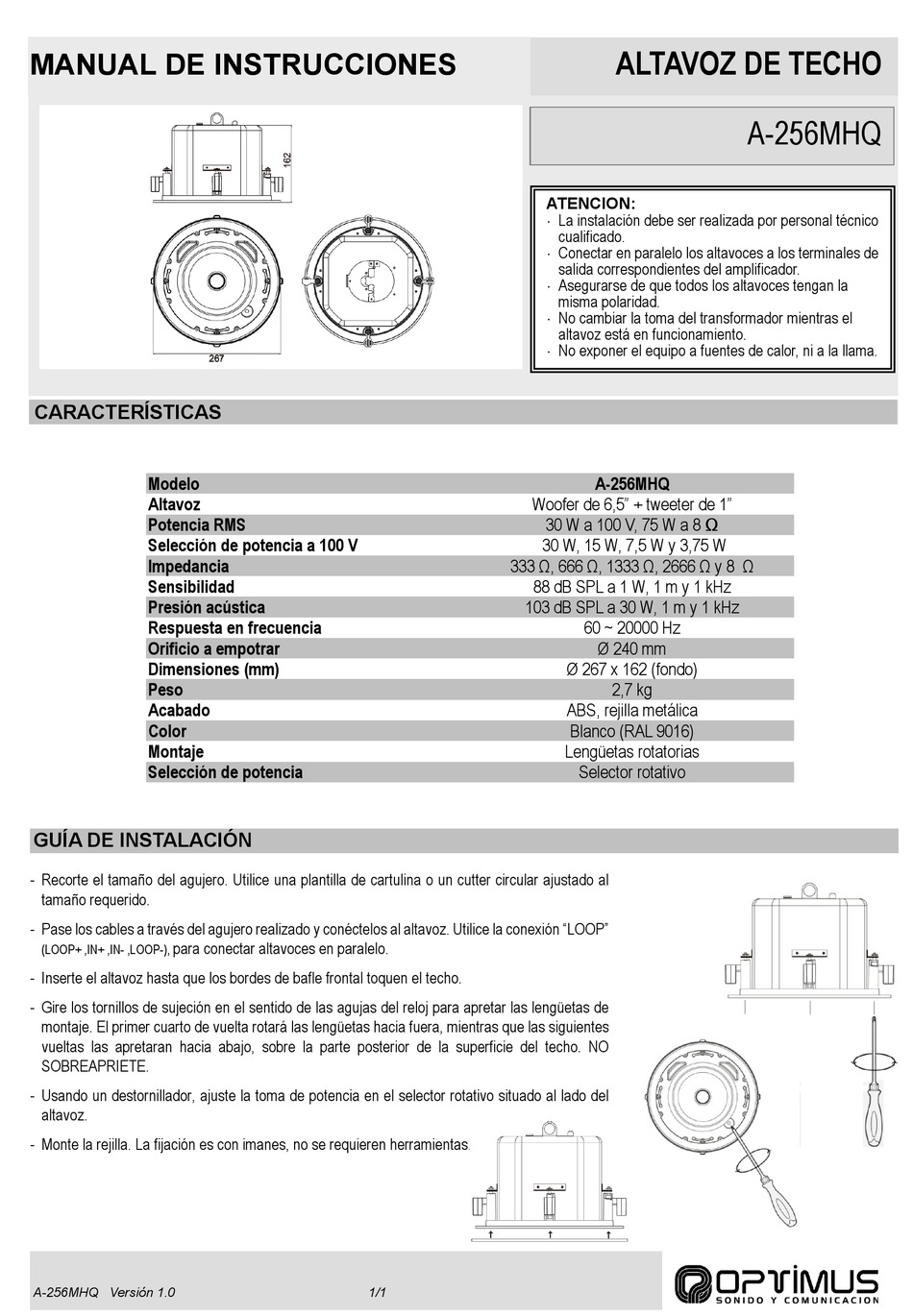

Optimus A-256MHQ Instruction Manual

MANUAL DE INSTRUCCIONES
CARACTERÍSTICAS
Modelo
Altavoz
Potencia RMS
Selección de potencia a 100 V
Impedancia
Sensibilidad
Presión acústica
Respuesta en frecuencia
Orificio a empotrar
Dimensiones (mm)
Peso
Acabado
Color
Montaje
Selección de potencia
GUÍA DE INSTALACIÓN
- Recorte el tamaño del agujero. Utilice una plantilla de cartulina o un cutter circular ajustado al
tamaño requerido.
- Pase los cables a través del agujero realizado y conéctelos al altavoz. Utilice la conexión "LOOP"
para conectar altavoces en paralelo.
(LOOP+ ,IN+ ,IN- ,LOOP-),
- Inserte el altavoz hasta que los bordes de bafle frontal toquen el techo.
- Gire los tornillos de sujeción en el sentido de las agujas del reloj para apretar las lengüetas de
montaje. El primer cuarto de vuelta rotará las lengüetas hacia fuera, mientras que las siguientes
vueltas las apretaran hacia abajo, sobre la parte posterior de la superficie del techo. NO
SOBREAPRIETE.
- Usando un destornillador, ajuste la toma de potencia en el selector rotativo situado al lado del
altavoz.
- Monte la rejilla. La fijación es con imanes, no se requieren herramientas.
A-256MHQ Versión 1.0
Woofer de 6,5" + tweeter de 1"
333 Ω, 666 Ω, 1333 Ω, 2666 Ω y 8 Ω
88 dB SPL a 1 W, 1 m y 1 kHz
103 dB SPL a 30 W, 1 m y 1 kHz
1/1
ALTAVOZ DE TECHO
ATENCIÓN:
 La instalación debe ser realizada por personal técnico
cualificado.
 Conectar en paralelo los altavoces a los terminales de
salida correspondientes del amplificador.
 Asegurarse de que todos los altavoces tengan la
misma polaridad.
 No cambiar la toma del transformador mientras el
altavoz está en funcionamiento.
 No exponer el equipo a fuentes de calor, ni a la llama.
A-256MHQ
30 W a 100 V, 75 W a 8 Ω
30 W, 15 W, 7,5 W y 3,75 W
60 ~ 20000 Hz
Ø 240 mm
Ø 267 x 162 (fondo)
2,7 kg
ABS, rejilla metálica
Blanco (RAL 9016)
Lengüetas rotatorias
Selector rotativo
A-256MHQ
