NA-DE 10211 Quick Start Manual

EEE Yönetmeli¤ine Uygundur

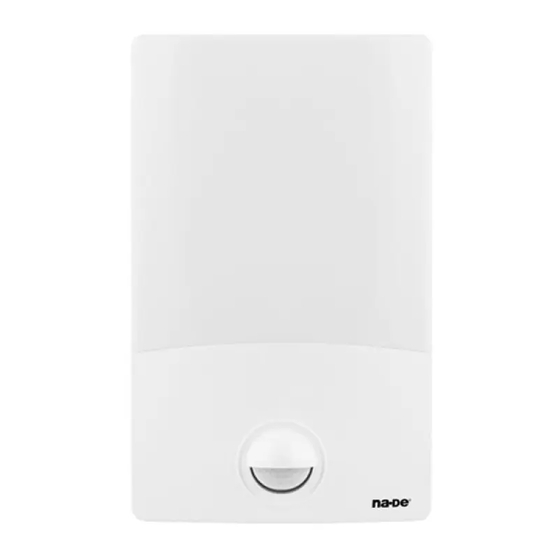

SU GEÇ‹RMEZ 110° HAREKET SENSÖRLÜ
LED'L‹ DUVAR ARMATÜRÜ
KULLANIM ALANLARI
• Bina girifllerinde ve binaların merdiven aralıklarında.
• Daire içi uzun koridorlarda.
• Daire içi gerekli konumlarda.
• Kapalı otoparklarda.
• Otellerde gerekli konumlarda.
• Okullarda, hastanelerde ve benzin istasyonlarında.
"ENERJ‹ TASARRUFU SA⁄LAR"
GENEL EMN‹YET UYARILARI
• Ürünü orjinal ambalajından çıkarınız, nakliye hasarı olup olmadı¤ını ve teslimat sırasında genel
görünüflünü kontrol ediniz.
• Ürünü amacının dıflında kullanmayınız.
• Yüksek gerilim uygulamayınız.
• Darbelere karflı koruyunuz.
• Cihazda 230-240V~ gerilim bulundu¤u için uzman olmayan kiflilerce dokunulması ve montajının
yapılması tehlikeli ve sakıncalıdır.
MONTAJ ve KULLANIM ile ‹LG‹L‹ UYARILAR
• Cihazın montajı ulusal kablolama ve tesisat standartlarına uygun olarak yapılmalıdır.
• Montaja bafllamadan önce mutlaka elektrik flalterini kapatınız.
• Cihazın beslemesine 6A sigorta takınız.
• Fabrika ayarları: Günıflı¤ı ayarı en karanlıkta, zaman ayarı en kısadadır.
• Elektri¤i verdikten 10 -15 sn. sonra ayar yapmaya bafllayabilirsiniz.
• Zaman ve gün ıflı¤ı ayarları gündüz ve gecede yapılabilir.
• Ayarları ani olarak de¤ifltirmeyiniz.
• Ayarlarda önceki ayarın sonucunu görmeden bir sonraki ayar ifllemine geçmeyiniz.
• Günıflı¤ı ayarının pozisyonunu belirledikten sonra zaman ayarını yapabilirsiniz. En iyi gün ıflı¤ı
ayarı için, gün ıflı¤ı ayar çubu¤unu minimuma getirdikten sonra yavafl yavafl arttırarak sonuca
ulaflınız.
• Cihazın montajını yaparken ısıtıcı, fan, buzdolabı, fırın vs. gibi ortam sıcaklı¤ını ani de¤ifltirecek
cihazlardan uzak yerlere ve günefl ıflı¤ını direk görmeyecek yerlere montaj yapınız.
• Cihazın yakınlarında bulanabilecek çalı, a¤aç, vs. cisimler cihazda algılama hatalarına neden
olabilir.
TEKN‹K ÖZELLiKLER
Çal›flma gerilimi
: 230-240V~ 50/60 Hz
Algılama etki alanı : 110°
Algılama yüksekli¤i : 2.2 m.
Algılama mesafesi
: 11 m
Lümen : 380lm
Zaman ayarı : 5 sn. ± 4 sn. / 5,5 dk. ± 12 sn.
Koruma derecesi
: IP65 II S›n›f›
Çalıflma sıcaklı¤ı : -20°C ~ +40°C
Güç tüketimi : 11,7W
Algılama mesafesi +20°C'lik ortam flartlarına göre verilmifltir.
(e)
- +
(d) Günıflı¤ı ayarı
Gün ıfl›¤› ayarı 2-2000 lux arasında ayarlanabilir. Ayar çubu¤unu saat yönünün tersine
çevirdi¤inizde ürün yalnızca gece çalıflacaktır.
Trimpot (Ayar çubu¤u) saat yönünde çevrildi¤inde hem gece hem gündüz çalıflır.
Trimpot (Ayar çubu¤u) saat yönünün tersine çevrildi¤inde yalnızca gece çalıflır.
(e) Zaman Ayarı
Zaman ayarı; sensör algıladıktan sonra ıflı¤ın ne kadar süre açık kalaca¤ını belirler. Siz ortamda
hareket ettikçe sensör süresi ne olursa olsun hareket bitene kadar çalıflmaya devam edecektir.
Ayarı saat yönünün tersine çevirdi¤inizde zaman en kısaya ayarlanmıfl olacaktır. Zaman ayarı
5 sn. ± 4 sn. ile 5,5 dk. ± 12 sn. arasında ayarlanabilir.
Trimpot saat yönünün tersine çevrildi¤inde en kısa çalıflma (5 sn. ± 4sn.)
Trimpot saat yönünde çevrildi¤inde en uzun çalıflma (5,5 dk. ± 12sn.)
NOT: Montajın ardından elektrik verdikten sonra ilk 5 dakika ürün çalıflmasına devam ederken
ortam koflullarına göre kendi iç ayarlarını otomatik olarak yapacaktır. Bu süre sonunda cihaz
normal çalıflmasına devam edecektir. E¤er ilk enerji verildi¤inde anormal bir çalıflma oldu¤unu
hissediyorsanız lütfen 5 dakika boyunca hareket görmesini engelleyip daha sonra test ediniz.
www.na-de.com.tr
‹stanbul Deri Organize Sanayi Bölgesi Tufle Sok. No:8 M1-8 Özel Parsel 34953
Tuzla / ‹STANBUL - TÜRK‹YE
10211
10211
(d)
- +
444 6 233
N
L
ALGILAMA ALANI
Üstten Görünüfl
Duvar
110°
(a)
S‹STEM B‹LEfiENLER‹
(a) Gövde
(b) Plastik cam
(c) Koruma kapa¤›
(d) Cam tutma vida deli¤i
(e) Montaj delikleri
(f) Klemens
(e)
(d)
(a) ile gösterilen gövdeyi ürünün yan›nda verilen montaj vidalar›yla (e) ile gösterilen montaj
deliklerinden duvara paralel flekilde monte ediniz. (f) ile gösterilen klemense L-N ba¤lant›lar›n›
yap›n›z. Ayar trimpotlar›yla ortam koflullar›na göre gerekli ayarlar› yapt›ktan sonra (b) ile
gösterilen cam›, cam tutma vidalar›yla dikkatli bir flekilde gövdeye monte ediniz. (c) ile gösterilen
koruma kapa¤›n› tak›p montaj› bitiriniz.
SORUN G‹DERME
ARIZA
NEDEN
• Iflık yanmıyor. • Gün ıflı¤ı ayarı gece konumunda.
• Elektrik yok veya flalter kapalı.
• Sigorta arızalı.
• Cihaza elektrik • Sigorta açık de¤il veya arızalı.
gelmiyor.
• Kablolama hatası var.
• Iflık sönmüyor. • Algılama alanında sürekli hareket
var.
• Caddedeki hareket halindeki
araçlar algılanıyordur.
• A l g ı l a m a a l a n ı n d a r ü z g a r ,
ya¤mur, kar, fan, ısıtıcı veya açık
bir pencere olabilir.
• Algılama alanı • Ani ısı de¤iflikli¤i olabilir, ortam
de¤ifliyor. rüzgarlı veya çok sıcak olabilir.
ALGILAMA MESAFES‹ :
Hareket sensörlerinde algılama mesafesi PIR dedektörle hareket yönü arasındaki açıya, sıcaklı¤a
montaj flekline ve montaj yerine ba¤ımlıdır. Ortamın sıcaklı¤ı da bu mesafenin azalmasında
önemli rol oynamaktadır. Belirtilen algılama mesafeleri +20 °C ortam sıcaklı¤ına göre belirlenmifltir.
Yüksek sıcaklıklarda algılama mesafesi düflecektir.
Sensöre te¤et yürüme (Normal algılama mesafesi)
fiekil-1'den anlaflılaca¤ı gibi hareket sensöründe maksimum algılama sadece ürüne te¤et
yürüyüfllerde gerçekleflir. Ürüne dik olarak yüründü¤ünde dikey çizgileri tam olarak kesemedi¤imiz
için sensör hareketi algılamada zorlanacak, algılama mesafesi düflük olacaktır. 10211 ürününde
alg›lama mesafesi 11 metredir.
GARANT‹
Firmam›z malzeme ve imalat hatalar›ndan kaynaklanan ar›zalar› giderir, garanti kapsam›nda
verilen bu hizmetler ar›zal› parçan›n onar›m› veya de¤ifltirilmesi fleklinde yap›l›r ve bu seçime
firmam›z karar verir. Yabanc› eflyalar üzerinde oluflacak müteakip hasarlardan firmam›zdan
herhangi bir hak iddia edilemez.
Garanti hizmetlerinden yararlanmak sadece, cihaz sökülmeden ve parçalar›na ayr›lmadan, özet
ar›za aç›klamas›, kasa fifli veya fatura (sat›n al›fl tarihini belirten bayi kaflesi) ile iyi flekilde
ambalajlanarak yetkili servis merkezine postalanmas› veya ilk 6 ay içinde sat›n al›nan bayiye
verilmesi ile gerçekleflir.
(L) = Faz ba¤lantı ucu
(N) = Nötr ba¤lantı ucu
Fazı (L) ve nötrü (N) klemense ba¤layınız.
Sensör
11 m.
(b)
(c)
(e)
(d)
(f)
ÇÖZÜM
• Gün ıflı¤ı ayarını kontrol edin ve
gerekirse yeniden ayarlayın.
• Elektrik hattını kontrol edin, kapalı
ise hattı açın.
• Sigortayı de¤ifltirin.
• Sigortayı kontrol edin, sigorta
çalıflmıyor ise yenileyin.
• Kabloları kontrol edin.
• Bölgeyi kontrol edin.
• C i h a z ı n c a d d e y i g ö r m e s i n i
engelleyin.
• Montaj yerini de¤ifltirin veya
neden olan nesneleri
uzaklafltırın.
• Montaj yerini de¤ifltirin veya
neden olan nesneleri
uzaklafltırın.
fiekil-1
Sensöre dik yürüme (Düflük algılama mesafesi)
KK-10211_160401_TR_00
