- Page 1 施工说明书 Instructions for construction Before product installation, read these instructions for construction carefully and retain it for future reference. OG3651Y[A] 2018.03...
-
Page 2: Table Of Contents
目录 明细单 目 录 明细单 目 录…………………………………1 水嘴主体……………………………………1套 淋 浴 部……………………………………1套 明细单…………………………………2 埋入主体……………………………………1个 使用条件与施工上的注意……………3 膨胀螺栓……………………………………4个 施工上的注意和保养…………………4 紧固治具……………………………………1个 安装完成图……………………………5 施工说明书…………………………………1本 使用说明书…………………………………1本 水嘴的安装……………………………6-8 生产厂家与销售商……………………9 使用此明细单的产品包括： DM359CF 铜合金立式单柄双控浴缸水嘴... -
Page 3: 使用条件与施工上的注意
使用条件与施工上的注意 施工上的注意和保养 使 用 条 件 注意 1.供冷水*热水压力： 1.由于陶瓷阀芯是较精密的部件，请勿擅自分解，否则可能会造成漏水 最低压力…………0.05MPa（流动压） 等不良。 最高压力…………1.0MPa（静压） 2.请勿撞击本产品，否则可能会造成故障、漏水。 2.供水温度4℃～90℃，建议使用温度60±5℃，供热水请勿使用蒸汽。 3.使用环境温度0℃以上。如果低于0℃，水嘴会出现变形、冻裂等现象。 3.随着产品式样的不断更新,实物存在与图示不符的情况,但基本安装、 4.为防止花洒内部损坏，花洒侧吐水温度不得超过60℃，建议使用温度 使用原理相同。 45℃以下。 5.长时间不使用时，可能导致水嘴内部及外部锈蚀不能使用等现象。 6.如果您需要废弃本产品，请勿将其作为一般生活垃圾处理，请依照法 保养 规经由独立的回收体系进行合适的处理、恢复和回收。 7.本说明书中的产品具有清洗功能。 为长期保持产品的美观，请用户按以下方法维护保养。 1.经常用软布擦拭，间或用软布蘸水擦拭。 施 工 上 的 注 意 2.当有污垢且比较明显时，请用中性洗涤剂擦拭后充分进行水洗。 警告 表示如果无视此标志而误操作时，有 可能 造成人员重伤或死亡。 注意 表示如果无视此标志而误操作时，有 可能 造成人身伤害或财产损失。 警告... -
Page 4: 安装完成图
安装完成图 水嘴的安装 DM359CF 铜合金立式单柄双控浴缸水嘴(可转换·带手持花洒) 1.埋入主体的安装 (1)选择好水嘴的安装位置后，以66mm的距离在地面开4个 10mm的膨 胀孔深度45mm以上，如图一所示。注意冷热水进水方向，面向水嘴左 手边为热水进水方向，右手边为冷水进水方向。 冷水侧 冷水侧 热水侧 热水侧 埋入主体 203.1 66mm 。 图一 图一 (2)固定时要用水平尺进行确认，固定的本体是否水平。如图二所示。 注意：完成地面的高度，完成地面的调节距离10mm。 水平尺 水平尺 调节距离10mm 调节距离10mm 图二 图二 G1/2 注：上记尺寸单位为mm ()内尺寸为参考尺寸... - Page 5 水嘴的安装 水嘴的安装 2.连接进水管 4.水嘴主体的安装 (1)取下埋入主体的保护套，旋出两个堵头。 注意：旋下的螺钉注意 (1)将冷热进水管缠好生料带与埋入主体进行连接。 保管，还需要用到水嘴的固定上。 注意：左边为热水侧，右边为冷水侧。如图三所示。 (2)取出水嘴主体部，对准埋入主体，插入冷热进水管接头，最后紧固 (2)水管接好后，进行耐压试验，检查有无漏水点。 螺钉将水嘴固定。 用生料带缠好 用生料带缠好 热水 冷水 图三 3.地面的铺设 埋入主体固定好后，进行浇灌水泥层，浇灌时给贴地砖留有余量。 如图四所示。 固定螺钉 完成地面距离固定 地面的调节距离 热水侧 50mm～60mm 冷水侧 完成地面 Q视 Q视放大图 图四...
- Page 6 Contents 生产厂家与销售商 Contents 执行标准：GB 18145-2014、GB 28378-2012 产品型号：见包装箱上的标签 Contents …………………………… 产品名称：见包装箱上的标签 Detailed list ………………………… 生产日期：见包装箱上的标签 Service condition and attentions in 组装工厂：东陶(大连)有限公司 construction 电 话：(0411)87624383 ………………………… Attentions in construction and 厂 址：大连经济技术开发区东北二街17号 maintenances ……………………… Installation completion figure ……… 800-820-9787 Water nozzle installation ……………...
-
Page 7: Detailed List
The products using this detailed list include: temperature. Do not allow skin to contact with the hardware surface DM359CF Copper alloy vertical single-handle double-control bath tub water directly. Otherwise, scalding may occur. 2. Do not reverse cold*hot water pipes. Otherwise, scalding may occur. -
Page 8: Attentions In Construction And Maintenances

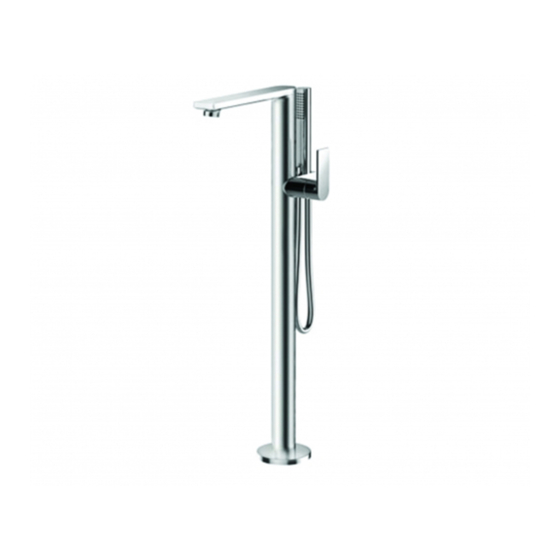

Attentions in construction and maintenances Installation completion figure Attentions DM359CF Copper alloy vertical single-handle double-control bath tub water faucet (convertible·having a handheld shower) 1. As the ceramic spool is a precise component, do not dismantle it without authorization.Otherwise, such poor conditions as water leakage, etc. - Page 9 Water tap installation Water tap installation 2.Connecting water inlet pipe 1.Install the buried main body. (1)Wind PTFE tape on the cold and hot water pipe and then connect with the body (1)After selecting the position of the water tap properly,cut four 10 mm expansion buried in the wall.
-
Page 10: Water Nozzle Installation
Production date:See the label on the packaging case (2)Take out the main body part of the water faucet and align with the buried main body.Insert the cold and hot water inlet pipe connector.Finally,fasten the screws to Assembly factory:TOTO(Dalian)Co.,Ltd. secure the wat. Telephone:(0411)87624383 Factory address:17 Dong Bei Second Street,Economic&Technical Development...
