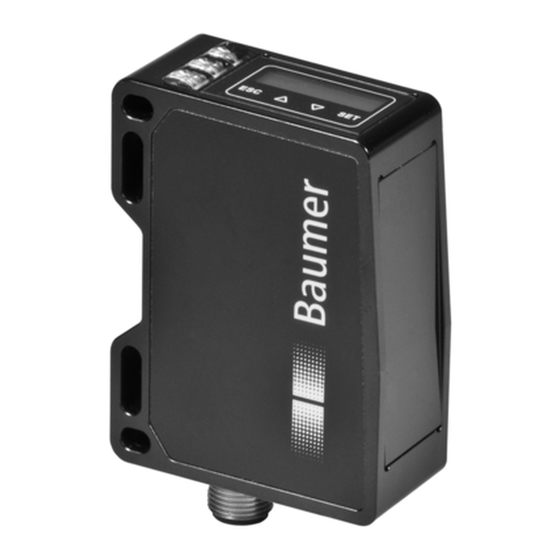

Baumer OM70-11112069 Manual

Optoelektronische Sensoren
Photoelectric sensors
Détecteurs opto-électroniques
OM70-11112069 OM70-X0150.HI0720.VI
Distanz-Sensoren
Distance sensors
Détecteurs de mesure de distances
Í?++4eÂÂ*ÂnÎ
IND. CONT. EQ
11112069
Baumer Electric AG · CH-8501 Frauenfeld
Phone +41 (0)52 728 1122 · Fax +41 (0)52 728 1144
Canada Italy
Baumer Inc. Baumer Italia S.r.l.
CA-Burlington, ON L7M 4B9 IT-20090 Assago, MI
Phone +1 (1)905 335-8444 Phone +39 (0)2 45 70 60 65
China Singapore
Baumer (China) Co., Ltd. Baumer (Singapore) Pte. Ltd.
CN-201612 Shanghai SG-339412 Singapore
Phone +86 (0)21 6768 7095 Phone +65 6396 4131
Denmark Sweden
Baumer A/S Baumer A/S
DK-8210 Aarhus V SE-56133 Huskvarna
Phone +45 (0)8931 7611 Phone +46 (0)36 13 94 30
France Switzerland
Baumer SAS Baumer Electric AG
FR-74250 Fillinges CH-8501 Frauenfeld
Phone +33 (0)450 392 466 Phone +41 (0)52 728 1313
Germany United Kingdom
Baumer GmbH Baumer Ltd.
DE-61169 Friedberg GB-Watchfield, Swindon, SN6 8TZ
Phone +49 (0)6031 60 07 0 Phone +44 (0)1793 783 839
India USA
Baumer India Private Limited Baumer Ltd.
IN-411038 Pune US-Southington, CT 06489
Phone +91 20 2528 6833/34 Phone +1 (1)860 621-2121
www.baumer.com/worldwide
1/3

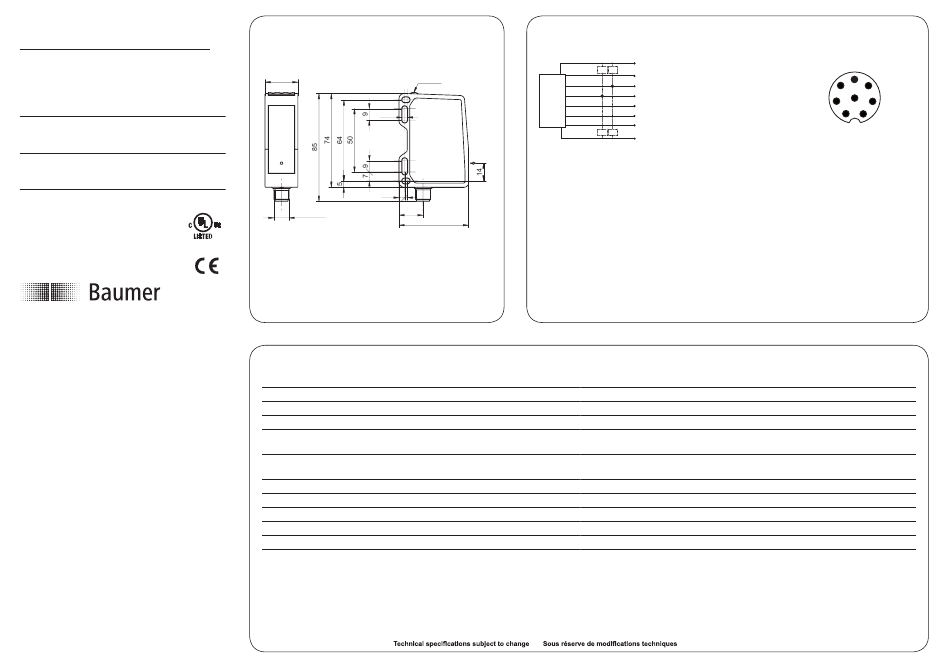

Abmessungen Dimensions
26
M12 x 1
1DD2
• Alle Masse in mm
• All dimensions in mm
• Toutes les dimensions en mm
Technische Daten
Messdistanz Sd 100 ... 500 mm
Messbereich (Breite) 13.2 ... 66 mm
Strahlform multi-spot
Messfrequenz 340...1540 Hz 2) 3)
Betriebsspannungsbe- 15 ... 28 VDC
reich +Vs 1)
Stromaufnahme max. 150 mA
(ohne Last)
verpolungsfest ja, Vs zu GND
kurzschlussfest ja
Fremdlichtsicherheit < 35 kLux
Arbeitstemperatur -10 ... +50 °C
Schutzart IP 67
Bedienungsanleitung und Anleitung für Programmierung über RS485 bitte auf www.baumer.com herunterladen
Please download the operating instructions and instructions for programming via RS485 from www.baumer.com
Veuillez télécharger le mode d'emploi et les instructions de programmation via RS485 à partir du site www.baumer.com
Technische Änderungen vorbehalten
Dimensions Elektrischer Anschluss
LED
RS 485
push-
4,3
pull
1) Class 2, UL 1310, see further sides
4,5 2
19
55
* Senderachse
* emitter axis
* axe émetteur
• Vor dem Anschliessen des Sensors die Anlage spannungsfrei schalten.
• Disconnect power before connecting the sensor.
• Mettre l`installation hors tension avant le raccordement du détecteur.
Technical data
measuring distance Sd
measuring range (width)
beam type
measuring frequency
voltage supply range +Vs
current consumption max.
(no load)
reverse polarity protection
short circuit protection
ambient light immunity
operating temperature
protection class
Connection diagram
BN (2)
+Vs
Z Z
GN (3)
analog
BN = Braun/brown/brun
YE (4)
GN = Grün/green/vert
out
YE = Gelb/yellow/jaune
GY (5)
alarm
GY = Grau/grey/gris
WH (1)
Rx/Tx-
WH = Weiss/white/blanc
PK (6)
Rx/Tx+ PK = Rosa/pink/rose
RD (8) RD = Rot/red/rouge
sync in
BU = Blau/blue/bleu
Z Z
BU (7)
0V
Données techniques
100 ... 500 mm Distance de mesure Sd
13.2 ... 66 mm Plage de mesure (Largeur)
multi-spot Forme du faisceau
340...1540 Hz 2) 3) Fréquence de mesure
1)
15 ... 28 VDC Plage de tension +Vs
150 mA Consommation max. (sans charge)
yes, Vs to GND Protégé contre inversion polarité
yes Protégé contre courts-circuits
< 35 kLux Insensibilité à la lumière ambiante
-10 ... +50 °C Température de fonctionnement
IP 67 Classe de protection
Schéma de raccordement
5
4
6
8
7 3
1 2
100 ... 500 mm
13.2 ... 66 mm
multi-spot
340...1540 Hz 2) 3)
1)
15 ... 28 VDC
150 mA
oui, Vs vers GND
oui
< 35 kLux
-10 ... +50 °C
IP 67
