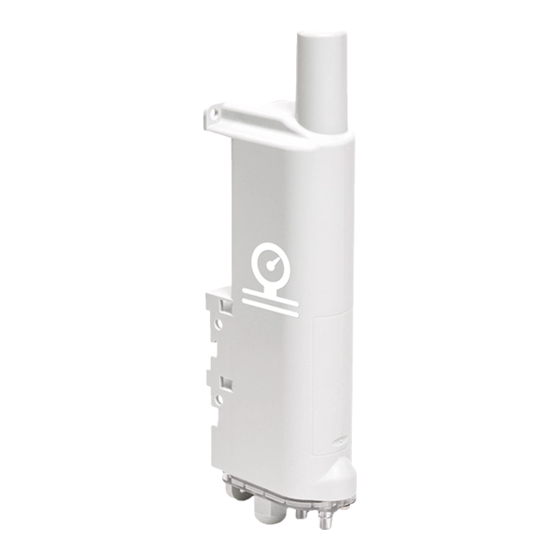

- Page 1 LoRaWAN DELTA P Transceiver for differential pressure Guide utilisateur / User Guide Version 1.0.0 Adeunis 283 rue Louis Néel - Parc Technologique Pré Roux 38920 CROLLES - France www.adeunis.com...
-
Page 2: Préambule / Preamble / Präambel / Preambolo / Preámbulo
LoRaWAN DELTA P - Guide utilisateur / User guide version V1.0.0 Préambule / Preamble / Präambel / Preambolo / Preámbulo • Ce guide décrit les fonctionnalités du produit adeunis®. Il explique les modes de fonctionnement du produit et la manière de le confi gurer. •... - Page 3 LoRaWAN DELTA P - Guide utilisateur / User guide version V1.0.0 TABLE DES MATIERES FRANCAIS INFORMATIONS PRODUITS ET REGLEMENTAIRES PRÉSENTATION DU PRODUIT 1.1. Description générale 1.2. Encombrement 1.3. Carte électronique 1.4. Compatibilité plateforme KARE 1.5. Spécifications Techniques 1.5.1 Caractéristiques générales 1.5.2 Autonomie 1.5.3 Caractéristiques du capteur de delta de pression 1.5.4 Interfaces d’entrée digitale...
- Page 4 LoRaWAN DELTA P - Guide utilisateur / User guide version V1.0.0 INSTALLATION ET DÉMARRAGE 5.1. Ouvrir et fermer le boitier 5.2. Configurer et démarrer le produit 5.3. Changement de la pile 5.4. Câblage de l’entrée analogique et des TORs via bornier 5.5.
- Page 5 LoRaWAN DELTA P - Guide utilisateur / User guide version V1.0.0 4.1.13 Frame for acknowledgement of a 0x60 or 0x61 frame 4.1.14 Summary of the conditions for sending the upstream frames 4.2. Downlink frames 4.2.1 Device configuration request frame 4.2.2 Network configuration request frame 4.2.3 Activation frame of the outputs 4.2.4 Momentary activation frame (Pulse) of the digital outputs 4.2.5 Frame for requesting the value of specific registers...
- Page 6 LoRaWAN DELTA P - Guide utilisateur / User guide version V1.0.0 FRANCAIS Page of 88...
-
Page 7: Support Technique
LoRaWAN DELTA P - Guide utilisateur / User guide version V1.0.0 INFORMATIONS PRODUITS ET REGLEMENTAIRES Information document Titre LoRaWAN DELTA P - Guide utilisateur Sous-titre Type de document Guide utilisateur Version 1.0.0 Ce document s’applique aux produits suivants : Référence Version firmware LoRaWAN DELTA P ARF8283A... -
Page 8: Déclaration Ue De Conformité
04.76.92.01.62 www.adeunis.com Déclarons que la DoC est délivrée sous notre seule responsabilité et fait partie du produit suivant : Modèle produit : Delta P LoRaWAN Références : ARF8283A Objet de la déclaration : L’objet de la déclaration décrit ci-dessus est conforme à la législation d’harmonisation de l’Union... - Page 9 LoRaWAN DELTA P - Guide utilisateur / User guide version V1.0.0 INTRODUCTION Tous les droits de ce manuel sont la propriété exclusive de adeunis®. Tous droits réservés. La copie de ce manuel (sans l’autorisation écrite du propriétaire) par impression, copie, enregistrement ou par tout autre moyen, la traduc- tion de ce manuel (complète ou partielle) pour toute autre langue, y compris tous les langages de programmation, en utilisant n’importe quel dispositif électrique, mécanique, magnétique, optique, manuel ou autres méthodes, est interdite.
-
Page 10: Recommandations Environnementales
LoRaWAN DELTA P - Guide utilisateur / User guide version V1.0.0 RECOMMANDATIONS ENVIRONNEMENTALES Tous les matériaux d’emballage superfl us ont été supprimés. Nous avons fait notre possible afi n que l’emballage soit facilement séparable en trois types de matériaux : carton (boîte), polystyrène expansible (matériel tampon) et poly- éthylène (sachets, feuille de protection en mousse). -
Page 11: Recommandations D'usage
LoRaWAN DELTA P - Guide utilisateur / User guide version V1.0.0 RECOMMANDATIONS D’USAGE • Avant d’utiliser le système, vérifi ez si la tension d’alimentation fi gurant dans son manuel d’utilisation corres- pond à votre source. Dans la négative, consultez votre fournisseur. •... -
Page 12: Présentation Du Produit
LoRaWAN DELTA P - Guide utilisateur / User guide version V1.0.0 1. PRÉSENTATION DU PRODUIT Description : • Le LoRaWAN DELTA P d’adeunis® est un émetteur radio prêt à l’emploi permettant de mesurer soit un delta de pression entre l’inté- rieur d’un caisson de ventilation et la pression atmosphérique soit un delta de pression de part et d’autre d’un élément (ex: filtre). - Page 13 LoRaWAN DELTA P - Guide utilisateur / User guide version V1.0.0 1.2. Encombrement Valeurs en millimètres 63.5 1.3. Carte électronique Antenne interne Module RF Protocole LoRaWAN Port USB pour configuration produit Capteur de delta de pression Bornier Page of 88...
-
Page 14: Spécifications Techniques
LoRaWAN DELTA P - Guide utilisateur / User guide version V1.0.0 1.4. Compatibilité plateforme KARE Le produit LoRaWAN DELTA P est compatible avec la plateforme KARE. La plateforme KARE est un service de device management vous permettant de mettre en place une solution IoT globale. Grâce à... - Page 15 LoRaWAN DELTA P - Guide utilisateur / User guide version V1.0.0 1.5.3 Caractéristiques du capteur de delta de pression Caractéristiques Unité Plage -500 / +500 Précision +/- 3 % typ Résolution 1.5.4 Interfaces d’entrée digitale Le schéma de principe des interfaces d’entrée digitale est le suivant : Valeurs absolues maximales Unité...
-
Page 16: Fonctionnement Du Produit
LoRaWAN DELTA P - Guide utilisateur / User guide version V1.0.0 2. FONCTIONNEMENT DU PRODUIT 2.1. Modes de fonctionnement NOTE IMPORTANTE : adeunis® utilise le format de données Big-Endian Le produit dispose de plusieurs modes de fonctionnement : MODE PARC Détection de l’aimant (6 sec) Envoi commande... - Page 17 LoRaWAN DELTA P - Guide utilisateur / User guide version V1.0.0 2.1.5 Trois modes de transmissions pour correspondre au besoin Le produit permet de mesurer un delta de pression, de sauvegarder cette information et de l’envoyer selon trois modes d’émission. Émission périodique Émission sur dépassement Émission périodique et...
- Page 18 LoRaWAN DELTA P - Guide utilisateur / User guide version V1.0.0 Démarche à suivre pour programmer les registres en fonction du mode choisi. Dans quel mode je veux mettre mon produit ? Alarme sur dépassement Périodique Périodique de seuil Alarme Quelle est ma période entre chaque relevé...
- Page 19 LoRaWAN DELTA P - Guide utilisateur / User guide version V1.0.0 Exemple de configurations possibles : Cas voulu (hors 100% événementiel) Configuration Nombre théorique de associée trame périodiques envoyées par jour • Relevé/scrutation : 10 minutes • 321 = 300 •...
- Page 20 LoRaWAN DELTA P - Guide utilisateur / User guide version V1.0.0 2.1.5.01 Transmission périodique avec ou sans historique Le produit permet la mesure et la transmission périodique des valeurs du capteur de delta de pression et/ou de l’entrée analogique selon le schéma suivant : Les paramètres principaux associés à...
- Page 21 LoRaWAN DELTA P - Guide utilisateur / User guide version V1.0.0 2.1.5.02 Transmission sur dépassement de seuil Le produit permet la détection de dépassement de seuil (haut et bas) pour le delta de pression et pour l’entrée analogique 0-10 V selon le schéma suivant.
- Page 22 LoRaWAN DELTA P - Guide utilisateur / User guide version V1.0.0 Explication des seuils et hystérésis : Les paramètres associés à ce mode de fonctionnement sont : • La période de transmission (égale à zéro dans ce cas d’usage) (S301 ou S324). •...
- Page 23 LoRaWAN DELTA P - Guide utilisateur / User guide version V1.0.0 2.1.7 Alarmes TOR(s) Le produit intègre deux entrées/sorties TOR via un bornier permettant de détecter un changement d’état Haut et Bas. Le produit permet la transmission d’une trame suite à un changement d’état sur l’une de ses entrées selon le schéma suivant : Exemple : Produit en veille Registre...
-
Page 24: Fonctionnement Des Leds
LoRaWAN DELTA P - Guide utilisateur / User guide version V1.0.0 2.1.8 Commande de sortie(s) du produit Le produit permet de configurer tout ou une partie des TORs en sortie afin de piloter celles-ci depuis le réseau par une trame descendante (downlink) selon le schéma suivant : Les paramètres associés à... -
Page 25: Configuration Du Produit
LoRaWAN DELTA P - Guide utilisateur / User guide version V1.0.0 CONFIGURATION DU PRODUIT La configuration du produit au travers du port micro-USB peut désormais se faire de deux manières : soit via l’IoT Configurator (application à l’interface conviviale) soit par envoi de commandes AT. Pour ouvrir le boitier du produit se reporter au paragraphe 5.1. 3.1. - Page 26 LoRaWAN DELTA P - Guide utilisateur / User guide version V1.0.0 3.2.2 Mode commande Utiliser un terminal port COM pour communiquer avec le produit. Nous utilisons le soft terminal port COM HERCULES disponible en téléchargement gratuit à l’adresse suivante : http://www.hw-group.com/products/hercules/index_en.html •...
- Page 27 LoRaWAN DELTA P - Guide utilisateur / User guide version V1.0.0 3.2.3 Commande AT Une commande débute avec les 2 caractères ASCII : « AT », suivis d’un ou plusieurs caractères et données (voir ci-après la syntaxe des com- mandes AT disponibles sur le modem). Chaque commande doit se terminer par un «...
-
Page 28: Description Des Registres
LoRaWAN DELTA P - Guide utilisateur / User guide version V1.0.0 3.3. Description des registres A la mise sous tension le produit fonctionne selon la dernière configuration sauvegardée (configuration usine si c’est la première mise sous tension, ou si cette configuration n’a pas été changée). L’IoT Configurator ou la commande de modification type ATS<n>=<m>... - Page 29 LoRaWAN DELTA P - Guide utilisateur / User guide version V1.0.0 S322 Nombre de scrutations/relevés à Décimal Défaut : 1 effectuer avant sauvegarde dans Min/max : 1 à 65535 l’historique (historisation) pour La valeur 1 équivaut à 1 sauvegarde par scrutation/relevé l’entrée analogique 0-10 S323 Période d’acquisition...
- Page 30 LoRaWAN DELTA P - Guide utilisateur / User guide version V1.0.0 3.3.1.04 Registres configurant les entrées/alarmes TOR(s) Registre Taille Description Codage Détails (octets) S380 Configuration TOR1 Hexadécimal Défaut : 0x00 Min/max : <7:4> Période de garde 0: Pas de période de garde 1: 10 ms 2: 20 ms 3: 50 ms...
- Page 31 LoRaWAN DELTA P - Guide utilisateur / User guide version V1.0.0 S383 Seuil de l’alarme TOR2 Décimal Défaut : 1 Min/max : 1 à 65535 La valeur 1 équivaut à 1 détection Lorsque le seuil est atteint ou dépassé, une alarme est déclen- chée S390 Compteur global d’évènements...
- Page 32 LoRaWAN DELTA P - Guide utilisateur / User guide version V1.0.0 S222 LORA NWK_SKEY (première partie – MSB) Hexadécimal Défaut : 0 Paramètre codé sur 16 octets. Chacun des 4 registres contient S223 LORA NWK_SKEY (deuxième partie - MID Hexadécimal 4 octets.
-
Page 33: Trames Montantes (Uplink)
LoRaWAN DELTA P - Guide utilisateur / User guide version V1.0.0 4. DESCRIPTION DES TRAMES 4.1. Trames montantes (uplink) Les trames montantes du produit vers le réseau (uplink) ont une taille variable selon les informations transmises. 4.1.1 Octets fixes Les deux premiers octets de la trame sont systématiquement dédiés pour indiquer le code de la trame et le statut comme présenté ci-dessous : Code Statut PAYLOAD... - Page 34 LoRaWAN DELTA P - Guide utilisateur / User guide version V1.0.0 Description de la trame : Octets 2 et 3 : registre 300, période d’émission de la trame de vie. Octets 4 et 5 : registre 301, période d’émission des données périodiques du delta de pression en nombre de sauvegarde à effectuer avant émission d’une trame.
- Page 35 LoRaWAN DELTA P - Guide utilisateur / User guide version V1.0.0 4.1.4 Trame de configuration des TORs Lors du passage en mode exploitation (sortie du mode PARC ou COMMANDE), la trame suivante (0x1F) représentant la configuration des entrées/sorties TORs est transmise : Code Statut PAYLOAD...
- Page 36 LoRaWAN DELTA P - Guide utilisateur / User guide version V1.0.0 Dans l’exemple en gris cela donne : 53A3012C01400190012E (en hexadécimal) : - Code trame = 0x53, trame de données périodique - Status = 0xA3, signifiant un compteur de trame à 5, une alarme batterie faible et la validation de la configuration. - Delta de pression à...
- Page 37 LoRaWAN DELTA P - Guide utilisateur / User guide version V1.0.0 4.1.9 Trame de l’alarme entrée analogique 0-10 V Cette trame (0x56) est envoyée lors du dépassement d’un seuil défini par la configuration du registre 350 pour l’alarme de l’entrée 0-10 V. 3 - 4 Code Status...
- Page 38 LoRaWAN DELTA P - Guide utilisateur / User guide version V1.0.0 Note : la taille des données des registres définie par les champs « CONF ID1», « CONF ID2», »CONF ID3 », « etc », est variable en fonction du numéro de registre.
- Page 39 LoRaWAN DELTA P - Guide utilisateur / User guide version V1.0.0 4.1.14 Synthèse des conditions d’envoi des trames montantes Le tableau ci-après résume les conditions d’envoi des différentes trames montantes : Code Description Scenarii d’envoi 0x10 Trames d’information sur la configuration du produit •...
-
Page 40: Trames Descendantes (Downlink)
LoRaWAN DELTA P - Guide utilisateur / User guide version V1.0.0 0x52 Trame d’alarme du TOR2 • Par défaut à chaque évènement • Franchissement d’un seuil si configuré 4.2. Trames descendantes (downlink) La technologie LoRaWAN permet de transmettre des informations au produit depuis le réseau (downlink). La classe A de la spécification LoRaWAN permet au produit de recevoir des informations du réseau en proposant deux fenêtres d’écoute après chaque communication montante (trame d’uplink). - Page 41 LoRaWAN DELTA P - Guide utilisateur / User guide version V1.0.0 • Octet 3 : si un acquittement de la trame est requis ou non pour la réception du Downlink 4.2.5 Trame de demande de valeur de registres spécifiques Cette trame (0x40) permet de faire savoir au produit via le réseau qu’il doit émettre les valeurs des registres demandés. …...
-
Page 42: Installation Et Démarrage
LoRaWAN DELTA P - Guide utilisateur / User guide version V1.0.0 De plus, le bit Config de l’octet de statut (voir paragraphe 4.1.1.2) sera mis à 1 dans la prochaine trame montante prévue (trame périodique, d’alarme ou de vie). 5. Installation et démarrage Tirer sur le presse étoupe pour Réinsérer la carte en suivant les rails Retirer les vis... -
Page 43: Changement De La Pile
LoRaWAN DELTA P - Guide utilisateur / User guide version V1.0.0 rage du produit validé, il émet ses trames de statut puis, après le temps de période d’émission défini, une trame de données. 5.3. Changement de la pile Lorsque l’indicateur de batterie faible est activé (indicateur dans la trame ou clignotement de la Led rouge), il est possible de changer la pile interne du boitier. -
Page 44: Positionnement Correct Des Émetteurs
LoRaWAN DELTA P - Guide utilisateur / User guide version V1.0.0 de ventilation sur lequel il est positionné et ainsi détecter une panne électrique plus facilement. 5.5. Positionnement correct des émetteurs Deux règles sont primordiales pour une optimisation des portées radio. •... -
Page 45: Types De Fixations
LoRaWAN DELTA P - Guide utilisateur / User guide version V1.0.0 5.7. Types de fixations Le produit propose 3 modes de fixation permettant ainsi de nombreuses mises en place en fonction de l’environnement où il doit être déployé. 5.7.1 Fixation sur tube ou mât Comme expliqué... -
Page 46: Fixation Rail-Din
LoRaWAN DELTA P - Guide utilisateur / User guide version V1.0.0 5.7.3 Fixation Rail-DIN Ce système, intégré au boîtier, permet de fixer le produit sur un rail standard de 35mm • Pour installer le boîtier, placer les inserts supérieurs sur le rail et abaisser le produit pour le clipser •... - Page 47 LoRaWAN DELTA P - Guide utilisateur / User guide version V1.0.0 ENGLISH Page of 88...
-
Page 48: Products And Regulatory Information
LoRaWAN DELTA P - Guide utilisateur / User guide version V1.0.0 PRODUCTS AND REGULATORY INFORMATION Information document Title LoRaWAN DELTA P - User Guide Sub-title Document type User Guide Version 1.0.0 This document applies to the following products: Référence Version firmware LoRaWAN DELTA P ARF8283AA Version RTU : V01.07.03... -
Page 49: Eu Declaration Of Conformity
04.76.92.01.62 www.adeunis.com Declare that the DoC is issued under our sole responsibility and belongs to the following product: Apparatus model/Product: Delta P LoRaWAN Type: ARF8283A Object of the declaration: The object of the declaration described above is in conformity with the relevant Union harmonisation... - Page 50 LoRaWAN DELTA P - Guide utilisateur / User guide version V1.0.0 INTRODUCTION All rights to this manual are the exclusive property of adeunis®. All rights reserved. Copying this manual (wit- hout written permission from the owner) via printing, copying, recording or by any other means, translating this manual (in full or partially) into any other language, including all programming languages, using any electrical, mechanical, magnetic or optical devices, manually or any by other methods, is prohibited.
-
Page 51: Environmental Recommendations
ENVIRONMENTAL RECOMMENDATIONS LoRaWAN DELTA P - Guide utilisateur / User guide version V1.0.0 All superfl uous packaging materials have been eliminated. We have done everything possible to make it easy to separate the packaging into three types of materials: cardboard (box), expanded polystyrene (fi ller material) ENVIRONMENTAL RECOMMENDATIONS and polyethylene (packets, foam protective sheets). -
Page 52: Recommandations Regarding Use
LoRaWAN DELTA P - Guide utilisateur / User guide version V1.0.0 RECOMMANDATIONS REGARDING USE • Before using the system, check that the power supply voltage shown in the user manual corresponds to your supply. If it doesn’t, please consult your supplier. •... -
Page 53: General Description
LoRaWAN DELTA P - Guide utilisateur / User guide version V1.0.0 1. DEVICE OVERVIEW Description : • The adeunis® LoRaWAN DELTA P is a ready-to-use radio transmitter that measures either a pressure delta between the inside of a ventilation box and atmospheric pressure or a pressure delta on either side of an element (e.g. filter). •... - Page 54 LoRaWAN DELTA P - Guide utilisateur / User guide version V1.0.0 1.2. Dimensions Values are in millimeters 63.5 1.3. Circuit board Internal antenna RF Module LoRaWAN Protocol USB port for device configu- ration Pressure delta sensor Terminals Page of 88...
-
Page 55: Technical Specifications
LoRaWAN DELTA P - Guide utilisateur / User guide version V1.0.0 1.4. KARE platform compatibility The LoRaWAN Delta P is compatible with the KARE platform. The KARE platform is a device management service that allows you to set up a global IoT solution. - Page 56 LoRaWAN DELTA P - Guide utilisateur / User guide version V1.0.0 1.5.3 Characteristics of the pressure delta sensor Characteristics Unit Range -500 / +500 Accuracy +/- 3 % typ Resolution 1.5.4 Digital input interfaces The principle diagram of the digital input interfaces is as follows : Maximum absolute values Unit Minimum input voltage...
- Page 57 LoRaWAN DELTA P - Guide utilisateur / User guide version V1.0.0 2. DEVICE OPERATION 2.1. Operating modes IMPORTANT NOTE: adeunis® uses the Big-Endian data format The device has several operating modes PARK MODE Detection of the magnet (6 sec) Send order on serial link Detection of the magnet (6 sec)
- Page 58 LoRaWAN DELTA P - Guide utilisateur / User guide version V1.0.0 2.1.5 Three transmission modes to meet needs The device can mesures a delta pressure, save this information and send it in three transmission modes. Periodic transmission Transmission over threshold Periodic transmission and over threshold Periodic transmission allows data to...
- Page 59 LoRaWAN DELTA P - Guide utilisateur / User guide version V1.0.0 Procedure to follow to program its registers according to the chosen mode. Which mode do I want my device in? Alarm on Periodic exceeding Periodic threshold Alarm What period do I want between each reading? A reading every X A reading every X A reading every X...
- Page 60 LoRaWAN DELTA P - Guide utilisateur / User guide version V1.0.0 Example of possible configurations: Desired case (except 100% event) Associated Theoretical number configuration of periodic frames sent per day • Reading/ Read: 10 minutes • 321 = 300 • Backup: every hour (every 6 readings) •...
- Page 61 LoRaWAN DELTA P - Guide utilisateur / User guide version V1.0.0 2.1.5.01 Periodic sending with or without backup The product allows the measurement and periodic transmission of the values of the pressure delta sensor and/or the analog input according to the following diagram: The main parameters associated with this operating mode for the pressure delta are: •...
- Page 62 LoRaWAN DELTA P - Guide utilisateur / User guide version V1.0.0 2.1.5.02 Transmission on exceeding the threshold The product allows the detection of threshold overruns (high and low) for the pressure delta and for the 0-10 V analog input according to the following diagram.
- Page 63 LoRaWAN DELTA P - Guide utilisateur / User guide version V1.0.0 Explanation of thresholds and hysteresis: High threshold - high threshold hysteresis Sensor value Low threshold + low threshold hysteresis Low threshold Low alarm enabling Low alarm disabling High alarm disabling High alarm enabling The parameters associated with this operating mode are: •...
- Page 64 LoRaWAN DELTA P - Guide utilisateur / User guide version V1.0.0 2.1.7 Digital Input alarm(s) The device incorporate two digital inputs/outputs via a terminal block, allowing to detect a change a change in up and down state. The device allows the sending of a frame following a change of state on one of its inputs according to the following diagram: Example : Product in standby Register...
-
Page 65: Operation Of The Leds
LoRaWAN DELTA P - Guide utilisateur / User guide version V1.0.0 2.1.8 Product output control(s) The product allows configuring all or part of the digital outputs in order to control them from the network by a downlink frame as shown in the following diagram: The parameters associated with this operating mode are: Product in standby... -
Page 66: Device Configuration
LoRaWAN DELTA P - Guide utilisateur / User guide version V1.0.0 DEVICE CONFIGURATION The device configuration using the micro-USB port can now be done in two ways: using the IoT Configurator (application on the user-friendly interface) or by transmitting AT commands. To open the device casing, refer to section 5.1. 3.1. - Page 67 LoRaWAN DELTA P - Guide utilisateur / User guide version V1.0.0 3.2.2 Command mode Use a COM port terminal block to communicate with the device. We use the HERCULES COM port soft terminal available to download for free by clicking the following link: http://www.hw-group.com/products/hercules/index_en.html •...
- Page 68 LoRaWAN DELTA P - Guide utilisateur / User guide version V1.0.0 3.2.3 AT Command A command starts with the 2 ASCII characters: «AT», followed by one or more characters and data (see the list below for the syntax of the AT commands available on the modem).
-
Page 69: Description Of The Registers
LoRaWAN DELTA P - Guide utilisateur / User guide version V1.0.0 3.3. Description of the registers On start up the device operates according to the last saved configuration (Factory Configuration if it is the first start up, or if this configuration has not been changed). - Page 70 LoRaWAN DELTA P - Guide utilisateur / User guide version V1.0.0 S323 Acquisition period Decimal Default: 0 (reading) for analog input Min/Max: 0 to 65535 0-10 Unit: x2 seconds The value 300 is equivalent to one reading every 10 minutes S324 Number of backups to be Decimal...
-
Page 71: Register Size
LoRaWAN DELTA P - Guide utilisateur / User guide version V1.0.0 3.3.1.04 Registers that configure digital input alarm(s) Register Size Description Encoding Details (bytes) S380 Configuration Hexadecimal Default: 0x41 of the digital Min/max: <7:4> Debounce time input / ouput 0: No debounce time 1: 10 ms 2: 20 ms 3: 50 ms... - Page 72 LoRaWAN DELTA P - Guide utilisateur / User guide version V1.0.0 S383 Digital input/ Decimal Default: 1 output 2 Min/max: 1 to 65535 threshold The value 1 equals 1 detection When the number of event is egal or higer than this threshold an alarm is triggered. S390 Event counter Decimal...
- Page 73 LoRaWAN DELTA P - Guide utilisateur / User guide version V1.0.0 S221 Mode of activation Decimal Default: 1 Choice: (see NOTE 1 after the table) • 0 : ABP • 1 : OTAA S222 LORA NWK_SKEY (first part – MSB) Hexadecimal Default: 0 Parameter encoded on 16 bytes.
-
Page 74: Uplink Frames
LoRaWAN DELTA P - Guide utilisateur / User guide version V1.0.0 4. DESCRIPTION OF FRAMES 4.1. Uplink frames The uplink frames of the device to the network have a variable size according to the information transmitted. 4.1.1 Fixed bytes The first two bytes of the frame systematically indicate the frame code and status as shown below: Code Status PAYLOAD... - Page 75 LoRaWAN DELTA P - Guide utilisateur / User guide version V1.0.0 Description of the frame: Bytes 2 and 3: register 300, transmission period of the Keep Alive frame Bytes 4 and 5: register 301, period of transmission of the periodic data in number of backups (history logs) to be carried out before transmis- sion of a frame Bytes 6 and 7: register 320, backup period: number of readings to be made before making a backup (history logs).
- Page 76 LoRaWAN DELTA P - Guide utilisateur / User guide version V1.0.0 4.1.4 Information frame on configuration of Digital Input(s)/Output(s) When switching to operating mode (PARK or CONTROL output mode), the following frame (0x1F) representing the configuration of the digital inputs/outputs is transmitted: Code Status PAYLOAD...
- Page 77 LoRaWAN DELTA P - Guide utilisateur / User guide version V1.0.0 In the example in grey, this results in: 53A3012C01400190012E (in hexadecimal) : - Frame code = 0x53, periodic data frame - Status = 0xA3, meaning a frame counter at 5, a low battery alarm and configuration validation. - Pressure delta at t0 = 0x012C, either 300 in decimal, or a pressure delta measured at 300 Pa - Pressure delta at t-1 = 0x0140, either 320 in decimal, or a pressure delta measured at 320 Pa - Pressure delta at t-2 = 0x0190, either 400 in decimal, or a pressure delta measured at 400 Pa...
- Page 78 LoRaWAN DELTA P - Guide utilisateur / User guide version V1.0.0 4.1.9 Alarm frame for analog input alarm 0-10 V This frame (0x56) is sent when a threshold defined by the configuration of register 350 for the 0-10 V input alarm is exceeded. 3 - 4 Code Status...
- Page 79 LoRaWAN DELTA P - Guide utilisateur / User guide version V1.0.0 Note: The size of the register data defined by the fields «CONF ID1», «CONF ID2», «CONF ID3», «etc», is variable depending on the register number. Refer to the list of registers (see section 3.3.1) to determine the size of each register and deduce the total size of the data returned by frame 0x31.
-
Page 80: Downlink Frames
LoRaWAN DELTA P - Guide utilisateur / User guide version V1.0.0 4.1.14 Summary of the conditions for sending the upstream frames The table below summarizes the conditions for sending the various uplink frames: Code Description Sending conditions 0x10 Information frames on device configuration Device start up Exit configuration mode Receiving a 0x01 downlink... - Page 81 LoRaWAN DELTA P - Guide utilisateur / User guide version V1.0.0 4.2.3 Activation frame of the outputs This frame allows changing the state of the configured digital outputs. 4 - 7 Code PAYLOAD 0x60 Status digital output 1 Status digital output 2 Request confirmation Description of the frame : •...
- Page 82 LoRaWAN DELTA P - Guide utilisateur / User guide version V1.0.0 4.2.6 Frame for updating the value of specific registers This frame (0x41) allows you to change the value of requested registers. … Code PAYLOAD 0x41 CONF ID1 Value CONF CONF ID2 Value CONF Value CONF...
-
Page 83: Configuring The Device
LoRaWAN DELTA P - Guide utilisateur / User guide version V1.0.0 5. Installation and Start-up 5.1. Opening and closing the unit Pull the cable gland to remove Reinsert the card by following the Remove the screws the flange guide rails inside the box 5.2. -
Page 84: Replacing The Battery
LoRaWAN DELTA P - Guide utilisateur / User guide version V1.0.0 5.3. Replacing the battery When the low battery indicator is activated (indicator in the frame or flashing red LED), change the internal battery of the case. It is important to keep the same reference, ER18505 Changing the battery: 1. -
Page 85: Correct Positioning Of The Device
LoRaWAN DELTA P - Guide utilisateur / User guide version V1.0.0 5.5. Correct positioning of the device Two rules are essential for optimizing radio ranges • The first is to position your product as high as possible. • The second is to limit the number of obstacles to avoid excessive attenuation of the radio wave. Position: if possible, install the transmitter at a minimum height of 1m50 and not glued to the wall Obstacles: ideally the product should be offset 20 cm from an obstacle, and if possible near an opening (the closer the obs- tacle is, the more power emitted will be absorbed). -
Page 86: Fixing With Screws
LoRaWAN DELTA P - Guide utilisateur / User guide version V1.0.0 5.7. Types of fasteners The product offers 3 fixing modes allowing numerous installations depending on the environment in which it is to be deployed. 5.7.1 Mounting on tube or mast As explained in step 5.5, the best radio performance is achieved by positioning the product as high as possible. - Page 87 LoRaWAN DELTA P - Guide utilisateur / User guide version V1.0.0 5.7.3 Fixing Rail-DIN This system, integrated into the case, allows the product to be fixed on a standard 35mm rail • To install the housing, place the upper inserts on the rail and lower the product to clip it •...
-
Page 88: Document History
LoRaWAN DELTA P - Guide utilisateur / User guide version V1.0.0 6. Document history Version Content V1.0.0 Creation Page of 88...
