Phocos CIS-N-MPPT 100/30 User Manual

Mppt solar charge controller
Hide thumbs Also See for CIS-N-MPPT 100/30:
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 12

Quick Links

Download this manual

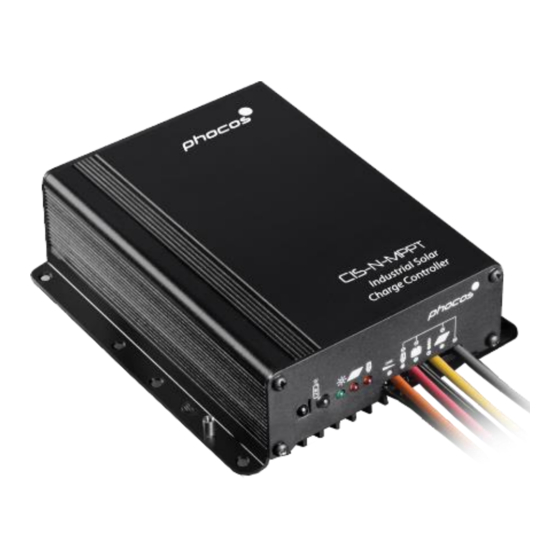

Phocos CIS-N-MPPT 100/30
MPPT Solar charge controller
Betriebsanleitung
User Manual
Manual del usuario
Manuel de l'utilisateur
Manual de Usuá rio
用户说明书

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the CIS-N-MPPT 100/30 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Phocos CIS-N-MPPT 100/30

Summary of Contents for Phocos CIS-N-MPPT 100/30

  • Page 1 Phocos CIS-N-MPPT 100/30 MPPT Solar charge controller Betriebsanleitung User Manual Manual del usuario Manuel de l'utilisateur Manual de Usuá rio 用户说明书...
  • Page 2 CONTENTS 1 10 Betriebsanleitung 11 - 19 User Manual 20 - 28 Manual del usuario 29 - 37 Manuel de l'utilisateur 38 - 46 Manual do Usuário 47 - 55 用户说明书 www.phocos.com P a g e...

  • Page 3: Allgemeine Sicherheitshinweise

    Sehr geehrter Kunde, Herzlichen Glü ckwunsch zum Kauf Ihres Phocos Produktes! Bitte lesen Sie die Anweisungen sorgfä ltig und grü ndlich durch, bevor Sie das Produkt in Betrieb nehmen. Es ist ausgestattet mit einer Reihe von herausragenden Eigenschaften, wie zum Beispiel: •...
  • Page 4 Stellen Sie sicher, dass die Kabellä nge zwischen Batterie und Laderegler so kurz wie möglich ist • Bedenken Sie, dass die negativen Anschlü sse des CIS-N-MPPT 100/30 zusammengefü hrt sind und deshalb das gleiche elektrische Potential haben. Wenn abgesehen vom Gehä use (potentialfrei) eine weitere Erdung benötigt wird, diese bitte immer an das COMMON- Kabel anschließ...
  • Page 5 Laderegler ist mit der Batterie verbunden, Blinken Tagerkennung Keine Batterie verbunden Ladefehler (Ü b erspannung / Ü b erstrom) Laden OK Last Tief-/Ü b erladeschutz (LVD/HVD) Blinken Last Ü b erstrom Last OK Alle LED Grü n->Rot->Grü n-> Programmierung www.phocos.com P a g e...
  • Page 6 Nachtlichtfunktion Der CIS-N-MPPT 100/30 ist mit einer hoch entwickelten Nachtlichtfunktion ausgestattet. Er steuert den Lastausgang Nachts und ist vielseitig programmierbar. Es stehen 3 Modi zur Verfü gung: Standard-Controller, Abenddä mmerung-bis-Morgendä mmerung und Abend/Morgen Modi. - und Morgendä mmerung, das Stellen einer Uhr ist nicht erforderlich. Es kann einige Tage dauern bis der Laderegler Der Laderegler erkennt Tag und Nacht basierend auf der Leerlaufspannung der Solaranlage.
  • Page 7 Anmerkung: Die Batteriespannung muss fü r mehr als 2 Minuten unter dem eingestellten Wert liegen, bevor der Tiefentladeschutz (LVD) auslöst. Anmerkung: Die zwei Spannungsbereiche vor und nach dem Schrä gstrich gelten in dieser Anleitung jeweils fü r 12 V und 24 V Systeme. www.phocos.com P a g e...
  • Page 8 Standard Controller (Nachtlicht Aus) Tiefentladeschutz SOC4 Batterietyp Nachtlichtniveau 8,0/16,0 V (1) Last 1 Abendstunden Last 1 Morgenstunden Dimmen Abendstunden Dimmen Morgenstunden Dimmwert 50 % (1) hier handelt es sich um Leerlaufspannung: Tagesniveau = Nachtniveau + 1,5/3,0 V www.phocos.com P a g e...

  • Page 9: Technische Daten

    Beschreibung im Programmierabschnitt eingestellt werden. Technische Daten Anmerkung: Die zwei Spannungsbereiche vor und nach dem Schrä gstrich gelten jeweils fü r 12 V und 24 V Systeme. Technische Daten CIS-N-MPPT 100/30 Systemspannung 12/24 V automatische Erkennung Max. Ladestrom 30 A* Max.
  • Page 10 Kabelquerschnitt 0,5 mm² (AWG 20) *: Der CIS-N-MPPT 100/30 kann bei 45° C nur vollen Strom auf dem Panel oder auf der Last haben, aber nicht auf beiden gleichzeitig. Darü ber hinaus wird die Leistung des PV-Moduls reduziert (Leistungsreduzierung). www.phocos.com...
  • Page 11 Der Hersteller haftet nicht, wenn Reparaturen oder Kundendienst von nicht autorisierten Personen durchgefü hrt wurden, bei unsachgemä ß er Gebrauch, falscher Installation oder falscher Systemauslegung. Die Spezifikationen können ohne vorherige Ankü ndigung geä ndert werden. Copyright © 2020 Phocos AG, alle Rechte vorbehalten. Version: 20200811 Hergestellt in China Phocos AG Magirus-Deutz-Str.

  • Page 12: General Safety Information

    This manual contains important installation, set up, and safety operating instructions. Please read the instructions and warnings in this manual carefully before beginning any installation. Please do not disassemble or attempt to repair Phocos products. Phocos charge controllers do not contain user serviceable parts.
  • Page 13 Make sure the wire length between battery and controller is as short as possible • Be aware that all negative wires of CIS-N-MPPT 100/30 are connected together and therefore have the same electrical potential. If any grounding is required further to the casing, always do this on the negative wires.
  • Page 14 Controller connected to battery, night detected Flash Controller connected to battery, day detected No battery connected Charging failure (overvoltage / overcurrent) Charging OK Load low/high voltage disconnect (LVD/HVD) Flash Load overcurrent Load OK All LEDs Green->Red->Green-> Programming www.phocos.com 1 3 | P a g e...

  • Page 15: Nightlight Function

    Nightlight Function The CIS-N-MPPT 100/30 controller comes with a sophisticated nightlight function. It controls the load output at night and also is widely programmable. 3 operating modes are available: Standard Controller, Dusk to Dawn and Evening/Morning. "Middle of night" is automatically detected as the midpoint between dusk and dawn; no setting of a clock is required. It may take several days until the controller has "learned"...

  • Page 16: Safety Features

    Note: Battery voltage must be below adjusted setting for longer than 2 minutes before LVD occurs. Note: Voltage levels before/after the slash are valid for 12 V and 24 V systems respectively (valid for the charge controllers presented in this manual). www.phocos.com 1 5 | P a g e...

  • Page 17: Factory Settings

    This way the CIS can control the load and avoid BMS intervention. Even if the BMS must disconnect the battery, the wake- up feature can then wake the battery as necessary when PV power is available, without human intervention. Factory Settings You can configure CIS-N-MPPT 100/30 charge controllers via the Remote Control Unit (CIS-CU). See CIS-CU manual for details. Factory setting...

  • Page 18: Technical Data

    Technical Data Note: The voltage levels before/after the slash are valid for 12 V and 24 V systems respectively. Technical Data CIS-N-MPPT 100/30 System voltage 12/24 V auto recognition Max. charge current 30 A* Max.
  • Page 19 Impedance 1000 Ohm Wire cross section 0.5 mm²( AWG 20) *: At 45° C CIS-N-MPPT 100/30 can only have full current on panel or load, not simultaneously. Above that, PV panel power is reduced (derating). www.phocos.com 1 8 | P a g e...

  • Page 20: Liability Exclusion

    Specifications are subject to change without notice. Copyright © 2020 Phocos AG, All Rights Reserved. Version: 20200811 Made in China...

  • Page 21: Informació N General De Seguridad

    Protecció n de la caja: IP68, a 1,5 m de profundidad bajo agua durante 72 hs. • Unidad de control (CIS-CU) para configurar el controlador de carga CIS-N-MPPT 100/30, a travé s del enlace de datos infrarrojos disponible como accesorio (se vende por separado). Se requiere CIS-CU para modificar la configuració...
  • Page 22 • Tenga presente que todos los cables del CIS-N-MPPT 100/30 se conectan juntos y por este motivo tienen el mismo potencial elé ctrico. Si se requiere una puesta a tierra má s allá de la carcasa, há galo siempre en los cables nega tivos.
  • Page 23 Ninguna batería conectada Encendido Falla de carga (sobrevoltaje/sobrecorriente) Apagado Carga correcta Encendido Desconexió n por bajo/alto voltaje de carga Intermitente Sobrecorriente de carga Apagado Carga correcta Todos los LED Verde->Rojo->Verde Programació n www.phocos.com 2 2 | P a g e...
  • Page 24 Control de luz nocturna El controlador CIS-N-MPPT 100/30 viene con una sofisticada funció n de luz nocturna. Controla la carga de salida a la noche y tambié n es ampliamente programable . Dispone de 3 modos de operació n: Controlador está ndar, desde el crepú sculo hasta el amanecer y nocturno/diurno.

  • Page 25: Características De Seguridad

    Nota: Los niveles de voltaje antes y despué s de la barra son vá lidos para sistemas de 12 V y 24 V respectivamente (vá lidos para los controladores de carga presentados en este manual). www.phocos.com 2 4 | P a g e...
  • Page 26 Configuració n de fá brica Usted puede configurar los controladores de carga CIS-N-MPPT 100/30 mediante la unidad de control (CIS-CU). Vé ase el manual de CIS-CU para má s detalles. Configuració n de fá brica Modo de carga Controlador está...

  • Page 27: Datos Técnicos

    Datos té cnicos Nota: Los niveles de voltaje antes y despué s de la barra son vá lidos para sistemas de 12 V y 24 V respectivamente. Datos té cnicos CIS-N-MPPT 100/30 Voltaje del sistema 12/24 V reconocimiento automá tico Má...
  • Page 28 1300 g Tipo de protecció n IP68 (1,5 m, 72 h) Atenuació n de salida CIS-N-MPPT 100/30 Valor de atenuació n Potencia de salida 0 100% (ajuste 10%) Voltaje de salida atenuado 0 V a 10 V relativo al negativo de la batería...

  • Page 29: Exclusió N De Responsabilidad

    Las especificaciones está n sujetas a cambios sin previo aviso. Copyright © 2020 Phocos AG, Todos los derechos reservados. Versió n: 20200 811 Hecho en China...
  • Page 30 • Té lé commande (CIS -CU) disponible comme accessoire (vendu sé paré ment) pour configurer le contrôleur de charge CIS-N-MPPT 100/30 via une connexion de donné es infra rouge. CIS-CU requis pour modifier les paramètres d'usine par dé faut. •...
  • Page 31 ⑤ noir Borne né gative de la charge COMMON - 3.3 mm ⑥ orange Borne positive de la charge LOAD + 3.3 mm ⑦ noir Borne du signal de gradation 0.25 mm www.phocos.com 3 0 | P a g e...
  • Page 32 É chec de chargement (surtension/surintensité ) Dé sactivé Chargement OK Activé Dé connexion du chargement basse/haute tension Clignotement surintensité du courant de charge Dé sactivé Charge OK Tous les DEL Vert->Rouge->Vert-> Programmation www.phocos.com 3 1 | P a g e...
  • Page 33 Fonction jour/nuit Le ré gulateur CIS-N-MPPT 100/30 est fourni avec une fonction jour/nuit sophistiqué e. Elle commande la sortie de charge la nuit et elle est largement programmable. Il existe 3 modes de fonctionnement: Contrôleur standard, cré puscule à l'aube et soir/matin.

  • Page 34: Fonction Test

    11,00/22.00 V à 11,70/23,40 V (SOC 1), 11,12/22,24 V à 11,76/23,52 V (SOC2), 11,25/22,50 V à 11,83/23,63 V (SOC3), 11,38/22,72 V à 11,89/23,78 V (SOC4), 11,51 /23,02 V à 11,96/23,92 V (SOC5), 11,64/23,28 V à 12,02/24,04 V (SOC6). www.phocos.com 3 3 | P a g e...
  • Page 35 Charge 1 soiré e Charge 1 matin Gradation soiré e Gradation matin Taux de gradation 50 % (1) Circuit en tension ouverte du panneau Niveau du jour = Niveau de la nuit + 1,5/3,0 V. www.phocos.com 3 4 | P a g e...
  • Page 36 Remarque: Les deux niveaux de tensions pré cé dant/suivant la barre oblique sont valables pour les systèmes12 V et 24 V respectivement. Donné es techniques CIS-N-MPPT 100/30 Tension du système Reconnaissance automatique 12/24 V Courant de charge max. 30 A* Courant max.
  • Page 37 1300 g Type de protection IP68 (1,5 m, 72 h) Gradation tension de sortie CIS-N-MPPT 100/30 Taux de gradation 0 100 % output power (adjust step 10 %) Tension de sortie du gradateur 0 V à 10 V selon la borne né gative de la batterie Impé...

  • Page 38: Clause De Non-Responsabilité

    Les spé cifications peuvent ê tre modifié es sans pré avis. Copyright © 2020 Phocos AG, tous droits ré servé s. Version : 20200811 Fabriqué en Chine...
  • Page 39 Prezado cliente, Parabé ns por adquirir um produto da Phocos! Leia com atenç ã o antes as instruç õ es de usar o produto. Este conté m diversas funç õ es importantes descritas a seguir: • Tecnologia de ponto de má xima potê ncia que aumenta a eficiê ncia de seu sistema fotovoltaico (PV) •...
  • Page 40 Certifique-se de que o comprimento do condutor entre a bateria e o controlador seja tã o curto quanto possível. • Certifique-se de que todos os condutores negativos do CIS-N-MPPT 100/30 estejam conectados junto e que tenham assim o mesmo potencial elé trico. Caso seja requerido um aterramento adicional do gabinete (galvanicamente isolado), por gentileza utilizar o terminal para aterramento previsto para tanto e que se encontra disponivel na lateral esquerda deste gabinete.
  • Page 41 Erro de carga (tensã o elevada /corrente elevada) Off (Desl) Em carga On (Lig) Desconexã o tensã o elevada/baixa carga (LVD/HVD) Flash Sobretensã o na carga Off (Desl) Carga ligada/conectada Verde->Vermelho->Verde-> Todos LEDs Programaç ã o Sequencialmente www.phocos.com 4 0 | P a g e...
  • Page 42 Funç ã o Luz Noturna O controlador CIS-N-MPPT 100/30 Controla a saída (carga) durante a noite sendo també m amplamente programá vel. Estã o disponíveis 3 modos de operaç ã o: Controlador padrã o, crepú sculo até amanhecer e noite/dia.
  • Page 43 LVD passe a surtir efeito. Nota: Níveis de tensã o de corte (antes/depois) sã o validos para sistemas em 12 v e 24 v, respectivamente (vá lido para os controladores de carga descritos neste manual). www.phocos.com 4 2 | P a g e...
  • Page 44 ã o humana. Configuraç õ es de Fá brica Os controladores de carga CIS-N-MPPT 100/30 podem ser configurados via Unidade de Controle (UC). Consulte o manual da UC para maiores detalhes. Configuraç õ es de Fá brica Modo de carga Controlador padrã...
  • Page 45 Informaç õ es Té cnicas Nota: Nívels de tensã o de corte vá lidos para sistemas 12 v e 24 v, respectivamente. Informaç õ es Té cnicas CIS-N-MPPT 100/30 Tensã o de sistema Auto reconhecimento 12 ou 24 V Corrente má xima de carga da batteria 30 A* Corrente má...
  • Page 46 1300 g Tipo de proteç ã o IP68 (1,5 m, 72 h) Ajuste da luminosidade CIS-N-MPPT 100/30 Faixa de ajuste 0 - 100 % aliemntaç ã o de saída (ajusta passo 10 %) Tensã o de saída de ajuste da luminosidade 0 V a 10 V em relaç...
  • Page 47 õ es fornecidas ou caso seja utilizado em configuraç õ es incorretas do sistema. As especificaç õ es estã o sujeitas a alteraç õ es sem aviso pré vio. Copyright © 2020 Phocos AG, Todos os direitos reservados. Versã o: 20200811...
  • Page 48 亲爱的用户： 非常感谢您选用伏科产品！在使用本产品前，请仔细阅读本手册。 新一代的 CIS-N-MPPT 100/30 控制器，是一款根据最新技术标准开发的，代表最新工业水平的产品。此产品拥有许 多卓越的特征： • 内建最大功率追踪系统，可显著提高光伏系统的能量利用率。 • 用于并网系统的组件(60 片一块)可使用在 CIS-N-MPPT 100/30 的离网光伏系统中。12V 电池可用一块组件 (60 片一块)使用 CIS-N-MPPT 100/30 充电，24V 电池可用两块组件(60 片一块)串联后使用 CIS-N-MPPT 100/30 充电。 • 共负极设计。 • 输出功率调节功能。 • 防护等级：IP68 ，1.5 m 水深，72 小时内不受损。 • 可选配件红外遥控器 CIS-CU(单独售卖)设置 CIS-N-MPPT 100/30 控制器工作模式。红外遥控器 CIS-CU 可修改...
  • Page 49 只能使用带绝缘手柄的工具。 请确保电缆连接到正确的终端。错误的连接可能导致触电，一般情况下，任何触电都可能危及健康甚至生命。 CE 认证： 此产品已通过 CE 认证。 此产品已通过 CE 认证。 接线和接地 • 为避免安装错误，请按照图中数字标出的顺序连线。 • 为了避免电缆上的电压，请首先连接控制器端，然后是电池、太阳能电池板和负载。 • 推荐线径:10.0 mm 。 • 线缆上的压降过高会引起的控制器误判，因此请确保电池和控制器之间的电缆尽可能得短。 • CIS-N-MPPT 100/30 控制器的负极端子是连载一起的，有相同的电势。因此如果系统需要接地，只允许负极 接地。 • 控制器外壳可以使用产品左侧的外壳接地端子进行外壳接地处理。 • 控制器工作时温度会上升，因此只能安装在阻燃材料表面上。 • 连接感性负载(电动机、继电器等)时，需要在控制器负载端反向并联二极管用以泄流保护。 • 由于逆变器具有高浪涌电流，因此其必须直接连接到电池上。 功能 线缆标识 线径规格 颜色 ① 电池负极...
  • Page 50 外壳接地端子 到LED路灯功率调节接口 保险丝 显示和报警功能 状态 功能 点亮 电池连接到控制器上，时间为夜晚 闪烁 电池连接到控制器上，时间为白天 关闭 没有连接电池 点亮 充电异常（太阳能组件端过压、过流） 关闭 充电正常 点亮 负载低压切断或高压保护 闪烁 负载过流 关闭 负载正常 所有指示灯 循环点亮 编程中 www.phocos.com 4 9 | P a g e...
  • Page 51 路灯功能 CIS-N-MPPT 100/30 控制器具有先进的路灯控制功能。负载点亮时间和方式都可以根据客户需要灵活的编程。 有 3 种模式可供选择： 通用控制器、黄昏到清晨和夜晚/清晨两段式模式，参见下图。 “午夜点”的确定，控制器会根据实际的黄昏与清晨的持续时间，自动识别中间点，也就是控制器认为的午夜点， 不需要用户设定真正的时间。控制器自动确认准确的午夜点需要几天时间的运行。这种方式可能在某些时候不是 太准确，但是可以避免用户在不同的季节对时钟进行校核。控制器确定的午夜点与实际时间的午夜是不相同的。 控制器通过测量太阳能电池的开路电压，识别白天和黑夜。根据所处不同地区和不同太阳能电池板，用户可以自 行设置不同的光控点电压（白天和黑夜的临界电压）。 功率调节功能 • 输出电压范围：0 V 到 10 V(调整精度 1 V). • 输出阻抗 1000 Ohm • 负载工作时间(CIS-CU 上指示为负载 1) 和功率调节时间(CIS-CU 上指示为负载 2) 协调组合工作实现功率调节 功能，详细见下表： 负载开 功率调节开启 负载关 负载工作时间 开...
  • Page 52 (2) 控制器能够保护自己，负载可能会损坏。 (3) 实际电流大于 3 倍额定电流的情况被认定为短路。 (4) 我们强烈建议在蓄电池和控制器之间接上保险丝。如果有短路情况的话，蓄电池可能会永久性损坏。 (5) >103% 额定电流: 延时 2 min. 切断负载, >124% 额定电流: 延时 40 s 切断负载, (6) 当 CIS-N-MPPT 100/30 控制器检测到反向电流时会切断太阳能组件。 (7) 太阳能电池板端电压高于 95 V 时 CIS-N-MPPT 100/30 控制器停止充电。 警告：两个或两个以上的错误条件同时存在很有可能损坏控制器，所以在继续下一步操作前，首先要先排除现有 故障。 低压切断功能 • 电池电量方式(SOC)控制：切断电压范围 11.00/22.00 V 至 11.70/23.40 V(SOC1), 11.12/22.24 V 至 11.76/23.52 V(SOC2), 11.25/22.50 V 至...
  • Page 53 尝试“激活” BMS 唤醒电池。如果 BMS 成功唤醒电池，则电池将为控制器提供电压以恢复正常运行并允许充电。 如果唤醒失败，控制器将以越来越长的时间间隔不断尝试再次唤醒电池。 请确保没有负载直接连接到电池，有两个原因。首先，这将干扰唤醒功能，并有可能阻止 BMS 重新激活电池。其 次，如果将负载直接连接到电池，则很可能是 BMS 必须首先干预以防止电池馈电的原因。因此，请确保所有负载 都连接到控制器的负载输出端，如果负载的电流过高（例如逆变器），则可通过常开功率继电器或固态继电器将 它们连接到磷酸铁锂电池中继。然后，继电器线圈/控制端应由控制器负载输出端供电。 注意：将继电器连接到充电控制器的输出端需要一个与负载输出并联的续流二极管。请注意极性-续流二极管必须 以反向极性连接。 这样，CIS 可以控制负载并避免干预 BMS。即使 BMS 必须断开电池连接，唤醒功能也可以在有可用光伏电源时根 据需要唤醒电池，而无需人工干预。 出厂设置 CIS-N-MPPT 100/30 控制器是通过遥控器（CIS-CU）进行设置的，详细的设置信息请见 CIS-CU 说明书。 出厂设置 负载控制方式 通用控制器(路灯功能关闭) 低压保护方式 SOC4 电池类型 胶体 夜晚识别电压 8.0/16.0 V (1) 负载夜晚时间...
  • Page 54 光控点 控制器通过测量太阳能电池板得开路电压识别白天和黑夜。用户可以自行设置光控点电压以适应不同地区和不同 类型的太阳能电池板。 如何找到准确的光控点，我们推荐，用户在黄昏或凌晨来临时（即控制器打开或关闭负载端时），测量太阳能电 池板的开路电压。用户设置控制器的光控点电压最接近此值即可。 技术参数 注意: 斜杠'/'前后的数值分别表示在 12 V 和 24 V 系统中的相应电压值。 技术参数 CIS-N-MPPT 100/30 系统电压 12/24 V 自动识别 最大充电电流 30 A 最大负载电流 30 A 450 W(12 V 系统), 900 W(24 V 系统) 最大太阳能电池板可用功率 675 Wp(12 V 系统), 1350 Wp(24 V 系统) 最大太阳能电池板装机功率...
  • Page 55 尺寸 (W x H x D) 128 x 150 x 42 mm 重量 1300 g 防护等级 IP68 (1.5 m, 72 h) 功率调节功能(需要与恒流驱动电源配合） CIS-N-MPPT 100/30 输出功率调节范围 0 100 % 负载额定功率 (调整精度 10 %) 输出电压范围 0 V 到 10 V 阻抗 1000 Ohm 线径...
  • Page 56 免责声明 生产商不承担，由于违反本手册建议或提及的规范，以及忽视电池生产商的建议而造成的任何损坏。如果有由非 生产商指定人员提供维护服务、不正常使用、错误安装或者错误的系统设计情况出现，生产商不承担任何责任。 如有更改，恕不另行通知。 版权所有© 2020 Phocos AG，保留所有权利。 版本: 20200811 中国制造 ISO9001 Phocos AG Magirus-Deutz-Str. 12 89077 Ulm, Germany RoHs Phone +49 731 9380688-0 Fax +49 731 9380688-50 www.phocos.com info@phocos.com www.phocos.com 5 5 | P a g e...
