Montage- und Bedienungsanleitung
LED-Unterbauleuchte UBL-24-1
Bestimmungsgemäße Verwendung
Flache LED-Unterbauleuchte mit homogenem Flächenlicht. Im Set schaltbar mit berührungslosem IR-Schalter
mit Orientierungs-Funktion. Als Möbelleuchte gemäß VDE 0710 Teil 14/04.82 zum Einbau in Möbel zugelassen.
Nur für den Betrieb im Innenbereich geeignet.
1. Die Montage und Demontage darf nur im spannungslosen Zustand durchgeführt werden!
2. Beim Austausch von defekten Teilen dürfen nur Originalteile verwendet werden.
3. Das Leuchtmittel besteht aus nicht-wechselbaren Leuchtdioden (LED). Die Leuchte nicht demontieren da das
Licht der Leuchtdioden das menschliche Auge verletzen kann.
4. Die hohe Lebensdauer der Leuchtdioden (min. 30.000 Stunden bzw. ca. 3,5 Jahre bei ununterbrochener
Leuchtdauer) macht einen Leuchtmittelwechsel nicht erforderlich.
5. Die Einbauabstände müssen eingehalten werden. Bei Nichtbeachtung besteht Überhitzungsgefahr.
6. Werden andere als die angegebenen LED - Konverter eingesetzt, übernimmt Würth keine Gewährleistung.

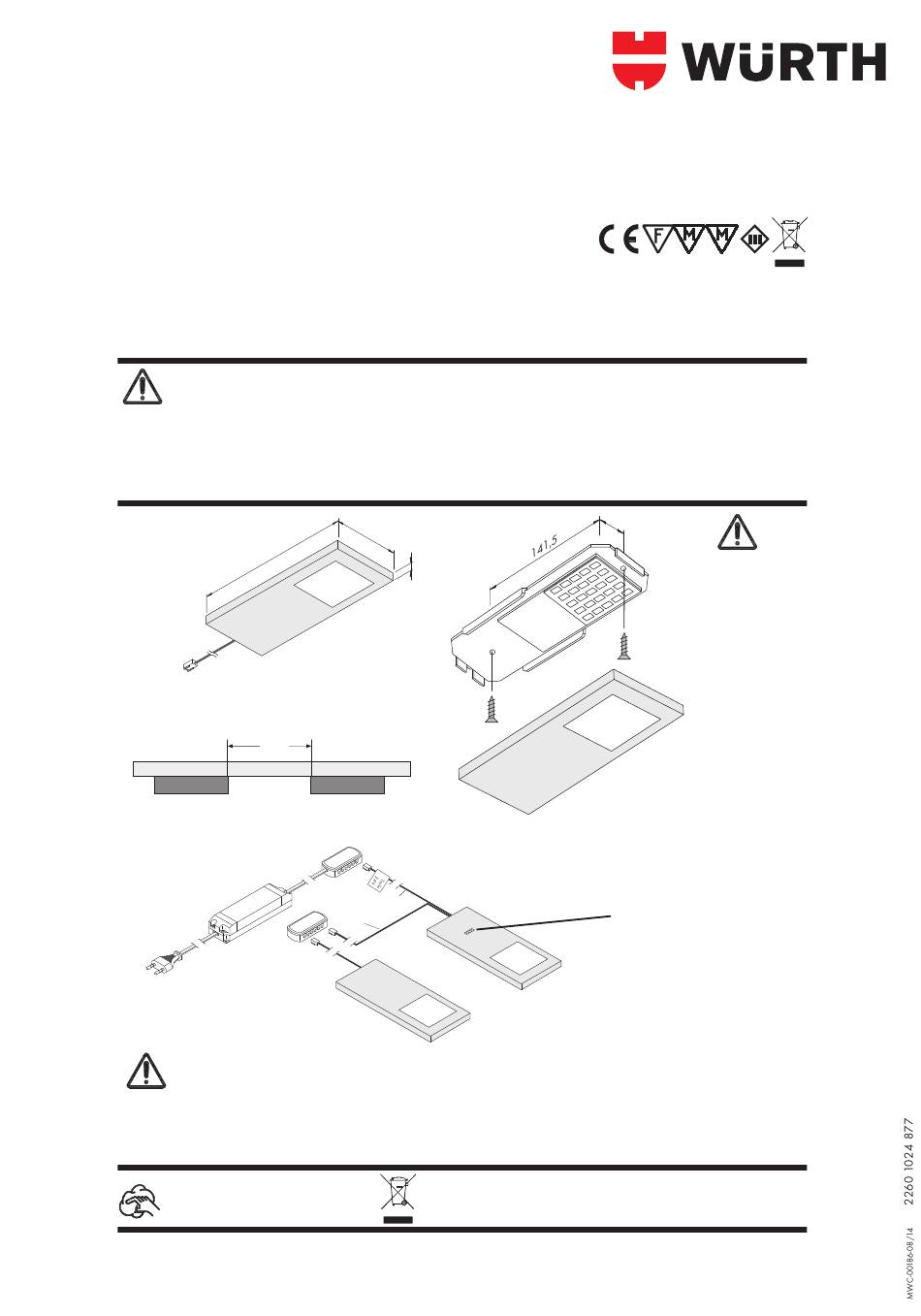

Montagemaße
0
1 8
LED 24-Stecker
(erf. Bohrungsdurchmesser: 8mm)
200
max. 6 Leuchten
UBL-24-1
1. Verschmutzungen des IR - Schalters vermeiden, da sonst die Funktion beeinträchtigt wird.
2. Der IR - Schalter reagiert auf kurzzeitige Annäherung der menschlichen Hand oder Gegenständen in einem
Bereich von ca. 5 bis 50 mm (abhängig von der Refl exionsfl äche).
3. Um Fehlfunktionen zu vermeiden, sollten sich in einem Umkreis von 100 mm und einem Abstand bis 300 mm
vom IR-Schalter keine Gegenstände oder Flächen (Fliesen, Einlegeböden, Arbeitsplatte), insbesondere mit
weißen, glänzenden oder verspiegelten Oberfl ächen, befi nden.
4. In Kombination mit dimmbaren Trafos ist die Funktion des Schalters nur bis ca. 1/2 Helligkeit gegeben.
Bei Reinigung der Oberfl ächen nur
milde Reinigungsmittel und weiche
Lappen benutzen!
Maßangaben unverbindlich. Technische Daten vorbehalten. Nachdruck auch auszugsweise verboten.
Adolf Würth GmbH & Co. KG · Reinhold-Würth-Str. 12–17 · 74653 Künzelsau, Germany · T +49 7940 15-0 · F +49 7940 15 -1000 · www.wuerth.com
5 W / 2 4
7 0
1 1
Kabel-
auslass
mit IR-Schalter
lang
2,1m
kurz
2,1m
2,4m
Entsorgen Sie elektrische Geräte nicht im Hausmüll, nutzen Sie die
Sammelstellen in Ihrer Gemeinde. Wenn Sie das Gerät durch ein neues
ersetzen, ist der Verkäufer gesetzlich verpfl ichtet, das alte mindestens
kostenlos zur Entsorgung entgegenzunehmen.
V D C
3 1
Berührung der LEDs mit
der Hand oder mechani-
schen Werkzeugen (bei
der Montage) führt zur
Zerstörung der LEDs.
Leuchte mit beiliegenden
Schrauben anschrauben.
Gehäuse von unten
aufrasten.
Orientierungs-LED
leuchtet, wenn die Leuchte
ausgeschaltet ist, geht bei
Betätigung des IR-Schalters
aus
