Steelcase 488 Brody Customer Service Assembly Direction

Hide thumbs Also See for 488 Brody:

Manual (6 pages)

Assembly directions (8 pages)

Disassembly instructions manual (15 pages)

page of 75

/ 75
Bookmarks

Available languages

Quick Links

Download this manual

(If you bought this product before May 28th, 2018 use Instruction "1025192001")

If you have a problem, question, or request, call

your local dealer, or Steelcase Line 1 at

888.STEELCASE (888.783.3522)

for immediate action by people who want to help you.

(Outside the U.S.A., Canada, Mexico, Puerto Rico,

and the U.S. Virgin Islands, call: 1.616.247.2500)

Or visit our website: www.steelcase.com

2015 Steelcase Inc.

Grand Rapids, MI 49501

U.S.A.

Printed in U.S.A.

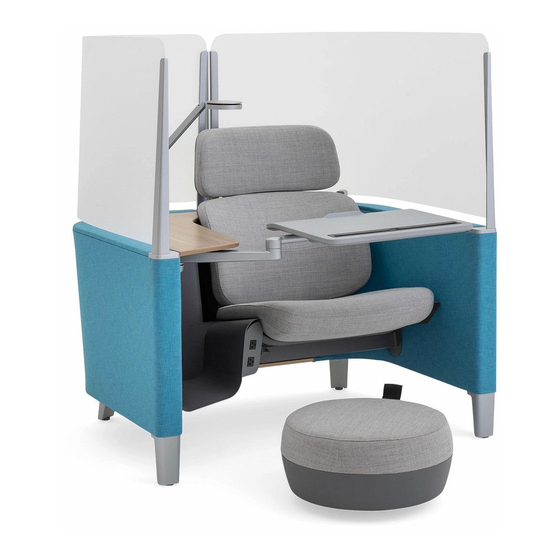

488 Brody

Table of Contents

Topic

Back and Seat Replacement

Mini Dash Light Replacement

Power Block Replacement

Glide Adjustment

Personal Worksurface Replacement

Personal Work Surface Replacement/Covers

Side Surface Removal

Non – Personal Worksurface Bracket Replacement

Privacy Screen Replacement

Top Trim Replacement

Extension Wall Replacement

Footrest Repair/Replacement

™

Customer Service Assembly Direction

Page

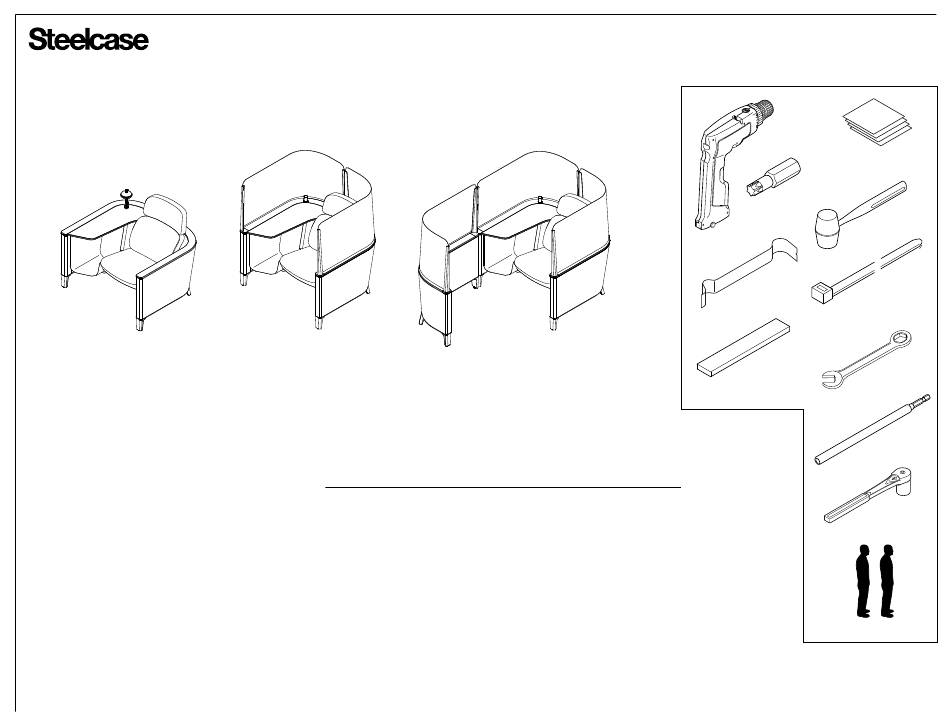

PROTECTIVE

BLANKETS

T30 & T40

(10) ZIP TIES

(6" OR LONGER)

PRYBAR

8MM

NYLON BLOCK

12" BIT HOLDER

8MM

SOCKET WRENCH

TWO (2) INSTALLERS

English - Pages 1 to 25 of 75

French - Pages 26 to 50 of 75

Spanish - Pages 51 to 75 of 75

113157 Rev A
