Blumfeldt Flagranti Crystal View Manual page 10

DE
10

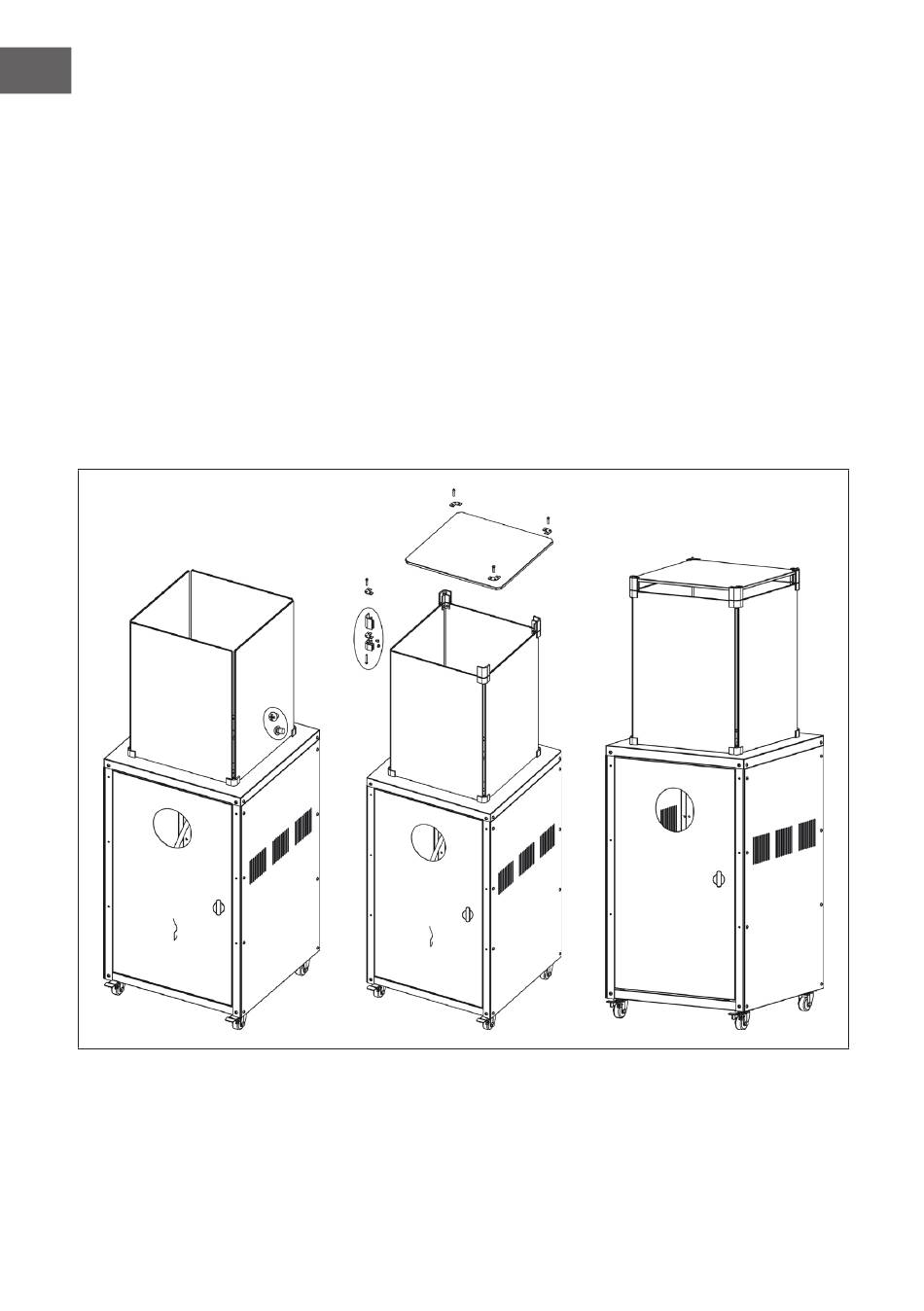

Schritt 2:
• Lösen Sie acht M5 x 6-Schrauben von den Kantenschützern B (3)
und befestigen Sie dann vier seitliche Glasfenster (4) mit den acht
M5 x 6-Schrauben vorsichtig an den Kantenschützern B (3).
Schritt 3:
• Lösen Sie acht M5 x 6-Schrauben von den Kantenschützern B (3) und
befestigen Sie dann vier Kantenschützer (2/3) an der oberen Ecke
zwischen jedem Glasfenster mit den acht M5 x 6-Schrauben.
Schritt 4:
• Befestigen Sie das Glasfenster (1) auf der Oberseite vorsichtig mit vier
Rahmenkappen (1-2) und vier M5 x 20 -Schrauben (1-1).
