Televes T.0X Series Manual

MUX DVBS2 - IP CI / MUX DVBT2 - IP CI
Refs. 565840, 565801, 565740, 565701
Art. Nr.U3QIP-S2-CI-PRO, U3QIP-S2-CI, U4CIP-CI-PRO, U4CIP-CI
Introducción
El multiplexor de entrada satélite (refs. 565840/565801) puede demodular
hasta tres señales DVB-S o DVB-S2 procedentes de una o dos entradas
de FI. El multiplexor de entrada terrestre (refs. 565740/565701) puede
demodular hasta cuatro señales DVB-T o DVB-T2 procedente de una
entrada.
Se pueden generar hasta 32 salidas IP en formato SPTS (un servicio por
salida) permitiendo seleccionar qué componentes del servicio se emiten
en IP (PID filtering). Adicionalmente se incorpora una ranura Common
Interface para la inserción de un módulo de acceso condicional (CAM)
para permitir el desembrollado de los servicios.
En las referencias 565840/565740 se dispone de la opción de reencriptar,
mediante el sistema DRM Pro:Idiom, los servicios que previamente se
han desembrollado con el módulo CAM. Si se selecciona esta opción el
número de servicios a desembrollar se limita a 8.
La configuración del equipo se realiza mediante una interfaz web.
1
2

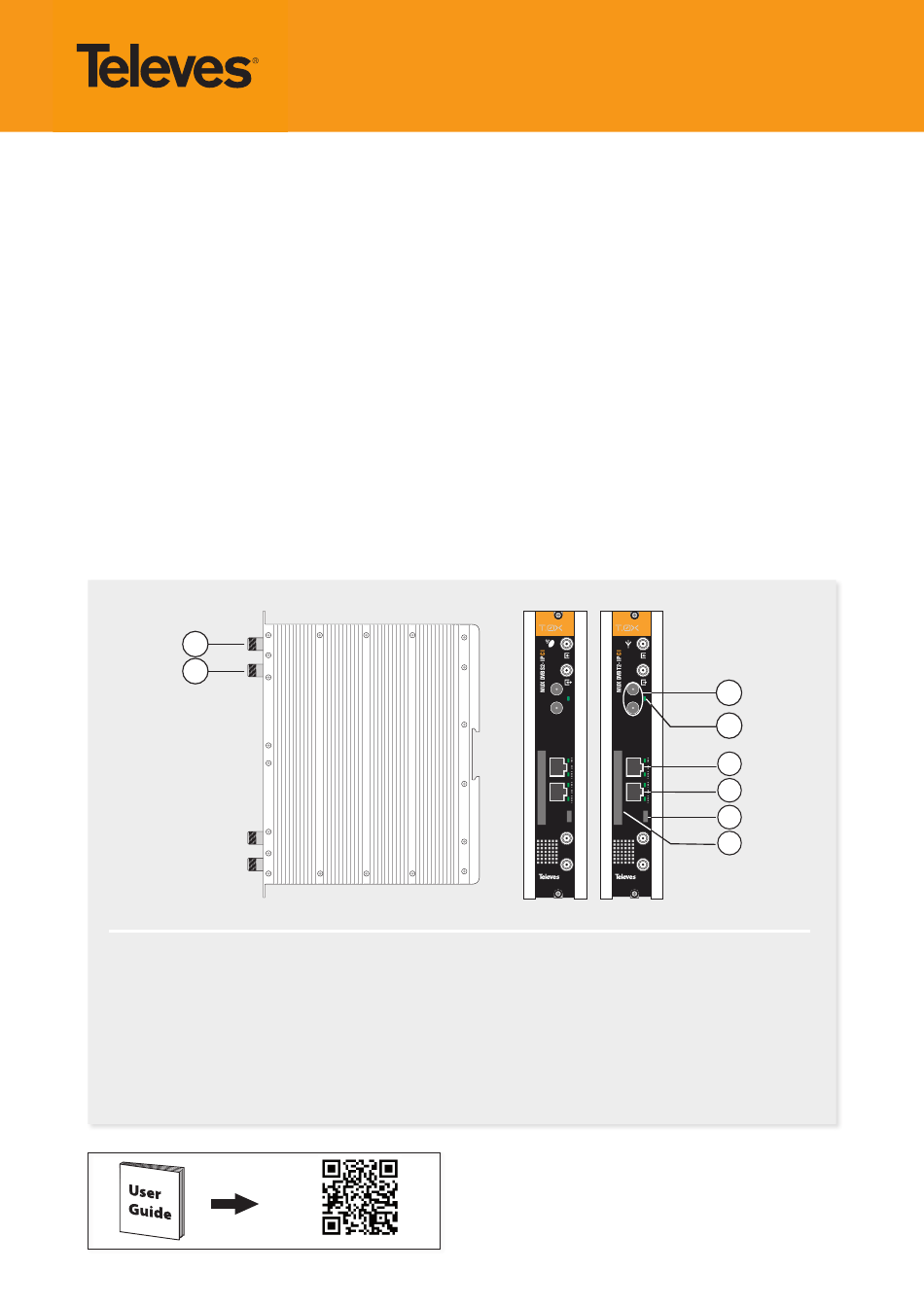

1. Ref. 565840 / 565801
Entrada 0 FI Satélite / Satellite input (input 0)
Ref. 565740 / 565701
Entrada / Input DVB-T/DVB-T2
2. Ref. 565840/565801
Entrada 1 / Salida FI Satélite / Satellite input (input 1)/output
Ref. 565740 / 565701
Salida / Output DVB-T/DVB-T2
Introduction
The satellite input multiplexer (refs. 565840/565801) can demodulate up to
three DVB-S or DVB-S2 signals from one or two SAT inputs. The terrestrial input
multiplexer (refs. 565740/565701) can demodulate up to four DVB-T or DVB-T2
signals from one input.
All references allow for the creation of up to 32 SPTS IP outputs, selecting the
service to be broadcast over IP for each of them. They also have a Common
Interface slot for inserting a conditional access module (CAM) that allows
services to be unscrambled.
References 565840/565740 have the option to re-encrypt services previously
descrambled with the CAM module, through the DRM Pro:Idiom system. If this
option iselected, the number of services to be unscrambled is limited to eight.
Multiplexers are set up on a web interface.
3. Entrada alimentación módulo / Power module input
4. LED de estado / LED status indicator
5. Conector Ethernet superior / Top Ethernet connector
6. Conector Ethernet inferior / Bottom Ethernet connector
7. Conector micro USB / Micro USB connector
8. Entrada para inserción de CAM / CAM input
www.televes.net/A00581
PWR PWR
ETH 1 ETH 1
ETH 2 ETH 2
CAM CAM
REF. 565840 REF. 565740
U3Q-IP-S2-CI U3C-IP-CI
MADE IN SPAIN MADE IN SPAIN
T.0X Series
3
4
5
6
7
8
