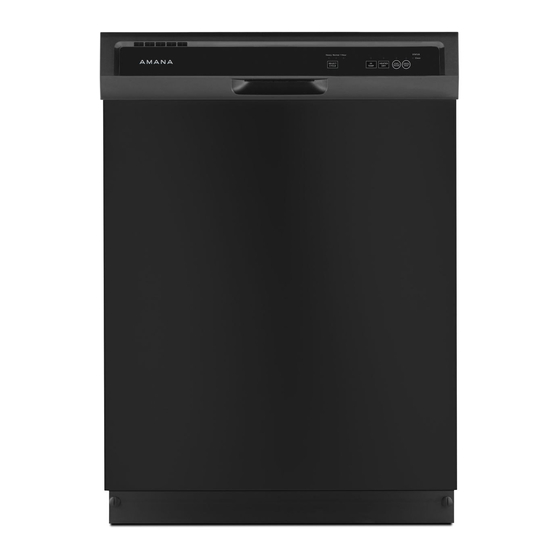

INSTALLATION INSTRUCTIONS UNDERCOUNTER DISHWASHER INSTRUCTIONS D'INSTALLATION LAVE-VAISSELLE SOUS PLAN DE TRAVAIL Table of Contents...2 Table des matières...19 W10282559A...
INSTALLATION REQUIREMENTS Tools and Parts Gather the required tools and parts before starting installation. All installations Tools needed: Small level Pliers Flashlight Phillips screwdriver Shallow pan " y " nut drivers or hex sockets Bath towell Measuring tape or ruler Wood block 10"...
Page 4
Product dimensions 24" (61 cm)* 20 " (52.7 cm) *To front of door frame SIDE VIEW REAR VIEW Cutout dimensions Cut holes in shaded area of cabinet walls or floor as specified below: water line – " (1.3 cm) drain line – 1 " (3.8 cm) direct wire –...
Drain Requirements Use the new drain hose supplied with your dishwasher. If this is not long enough, use a new drain hose with a maximum length of 12 ft (3.7 m) that meets all current AHAM/IAPMO test standards, is resistant to heat and detergent, and fits the 1"...
INSTALLATION INSTRUCTIONS 1. Disconnect power. 2. Turn off water supply. Prepare cabinet opening using existing utility hookups Follow the steps in this section if you are installing the dishwasher in an existing cabinet opening with utility hookups. If you are installing the dishwasher in a cabinet opening that does not have hookups, follow the steps under “Prepare cabinet opening where there are no existing utility hookups”...
Option 2, No waste disposer - with air gap: 1. Cut end of drain hose if needed (do not cut ribbed section). 2. Attach drain hose to air gap with large spring-type clamp. If the drain hose was cut, use a 1 " to 2" (3.8 to 5 cm) screw- type clamp*.
Page 8
Option 2, Power supply cord method: NOTE: A mating, 3 prong, ground-type wall receptacle is required in a cabinet next to the dishwasher opening. 1. Drill a 1 " (3.8 cm) Optional hole in the cabinet locations rear or side. Preferred and optional locations are shown.
Option 2, No waste disposer - with air gap: 1. Cut end of drain hose if needed (do not cut ribbed section). 2. Attach drain hose to air gap with large spring-type clamp. If the drain hose was cut, use a 1 " to 2" (3.8 to 5 cm) screw- type clamp*.
Page 10
4. Check that grounding clip is attached to the lower panel. 5. Slide nut and ferrule onto tubing. Copper tubing only: Slide nut, then ferrule, about 1" (2.5 cm) onto copper tubing. NOTE: To avoid vibration during operation, route the water supply line so that it does not touch the dishwasher base, frame or motor.
Page 11
Check door spring tension With another person holding the dishwasher to keep it from tipping, open and close the door a few times. If the door closes or falls open under its own weight, the door tension will need to be adjusted.
Check “Electrical Requirements” section. You need to: have the correct electrical supply and recommended grounding method. If you are: direct wiring, use Option 1 using a power supply cord, use Option 2 Option 1, Direct wire method 1. Route direct wire so that it does not touch dishwasher motor or lower part of dishwasher tub.
3. Connect the wires as follows using twist-on connectors sized to connect power supply cord to 16-gauge dishwasher wire: 4. Form bare ground wire into a U-shaped hook. Wrap ground wire hook clockwise around ground connector and under the washer. 5.
5. Put the spring-type drain hose clamp over the drain hose connector. 6. Push the drain hose onto the drain hose connector. 7. Use pliers to open the clamp over the drain hose and drain hose connector. Push the drain hose onto connector as far as it will go.
Page 15
To change door panel color (For models so equipped.) NOTE: If your model has a plastic door color panel, both sides of the panel are the same color. 1. Handle panels gently. Insert finger under one end of retainer and pull toward you in a peeling action. Set retainer aside. 2.
Page 16
To change access panel color 1. Handle panels gently. Push up with thumbs on each end of access panel top trim to unsnap trim. Remove top trim and set it aside. 2. Slowly slide color access panel upward and remove. Do not remove spacer.
Page 17
Custom panel dimensions These panels fit only models with frames around the door and access panels. NOTE: Access panel is wider than door panel. All edges routed to " (5.6 mm) thickness. Routing custom panels Cut door panel to clear access panel when door is in open position.
Page 18
6. Snap one end of retainer into channel as shown. Push inward while sliding thumb along full length of retainer. Retainer Color panel Spacer Channel 7. Check door for proper operation. Door should close easily without slamming and open with its own weight. If necessary, close door and adjust both door springs by moving spring ends to different holes in base.
TABLE DES MATIÈRES SÉCURITÉ DU LAVE-VAISSELLE...19 EXIGENCES D’INSTALLATION...20 Outillage et pièces...20 Emplacement d’installation...20 Spécifications de la canalisation d’évacuation...22 Spécifications de l’alimentation en eau ...22 Spécifications électriques ...22 SÉCURITÉ DU LAVE-VAISSELLE INSTRUCTIONS D’INSTALLATION...23 Préparation des ouvertures dans les placards – utilisation des modes de raccordement existants pour canalisations et câblage...23 Préparation de l’emplacement d’installation entre les placards lorsque les canalisations et...
EXIGENCES D’INSTALLATION Outillage et pièces Rassembler tous les outils et pièces nécessaires avant de commencer l’installation. Pour toutes les configurations d’installation Outillage nécessaire : Petit niveau Pince Lampe torche Tournevis Phillips Plat peu profond Tourne-écrou ou clé à Clé plate douille –...
Page 21
Dimensions du produit *Jusqu'au devant du cadre de la porte Dimensions de l’espace d’installation Découper les trous dans la zone marquée en gris du plancher ou des parois des placards, selon les spécifications ci-dessous : Canalisation d’eau – " (1,3 cm) Canalisation d’évacuation –...
Spécifications de la canalisation d’évacuation Utiliser le tuyau d’évacuation neuf fourni avec le lave- vaisselle. Si ce tuyau n’est pas suffisamment long, utiliser un tuyau d’évacuation neuf de longueur maximale 12 pi (3,7 m) qui satisfait les critères de la norme AHAM/IAPMO en vigueur, résistant à...
INSTRUCTIONS D’INSTALLATION 1. Interrompre l’alimentation électrique. 2. Fermer l’arrivée d'eau. Préparation des ouvertures dans les placards – utilisation des modes de raccordement existants pour canalisations et câblage Procéder conformément aux instructions de cette section pour l’installation de l’appareil à un emplacement déjà doté de moyens de raccordement.
Option 2 - pas de broyeur à déchets – avec brise-siphon : 1. Si nécessaire, couper l’extrémité du tuyau d’évacuation (ne pas couper dans la section ondulée). 2. Connecter le tuyau d’évacuation sur le dispositif brise-siphon avec la grosse bride à ressort. Si le tuyau d’évacuation a été coupé, utiliser une bride à...
Page 25
5. Faire passer l’autre extrémité du câble à travers le trou percé dans le placard. L’extrémité du câble doit pouvoir parvenir jusqu’à l’angle avant droit de l’espace d’installation. Option 2 - raccordement par cordon d’alimentation : REMARQUE : Une prise de courant murale à 3 alvéoles de configuration correspondante, reliée à...
Option 2 - pas de broyeur à déchets – avec brise-siphon : 1. Si nécessaire, couper l’extrémité du tuyau d’évacuation (ne pas couper dans la section ondulée). 2. Connecter le tuyau d’évacuation sur le dispositif brise-siphon avec la grosse bride à ressort. Si le tuyau d’évacuation a été coupé, utiliser une bride à...
Page 27
1. En utilisant 2 personnes ou plus, saisir l'aramature de porte du lave-vaisselle par les côtés et mettre le lave-vaisselle sur le dos en le faisant reposer sur les cornières. 2. Ôter les deux vis fixant le panneau de l’ouverture d’accès et le panneau inférieur sur le lave-vaisselle –...
Page 28
Contrôle de la tension des ressorts de la porte Alors qu’une autre personne retient le lave-vaisselle pour l’empêcher de basculer, ouvrir et refermer la porte plusieurs fois. Si la porte se ferme ou s’ouvre sous l’effet de son propre poids, il sera nécessaire d’ajuster la tension des ressorts de la porte.
Voir la section “Spécifications électriques”. On doit disposer : d’une source d’électricité appropriée, et d’une liaison à la terre selon la méthode recommandée. Si vous êtes : pour le câblage direct, utiliser l’option 1. pour l’alimentation par un cordon d’alimentation, utiliser l’option 2.
Conseil utile : Sélectionner des connecteurs de fils de taille appropriée pour le raccordement des conducteurs de l’appareil (calibre 16) au câblage de la maison. Insérer les extrémités des conducteurs dans le connecteur homologué UL/CSA. Ne pas pré-torsader les conducteurs nus. Visser le connecteur.
4. Placer la bride du tuyau de vidange sur le connecteur de tuyau de vidange. é è è é REMARQUE : Selon votre modèle, le raccord d’évacuation peut se situer à l’arrière ou à l’avant du lave-vaisselle. Quel que soit son emplacement, raccorder le tuyau de vidange au connecteur du tuyau de vidange de la façon suivante : 5.
Page 32
Alimentation de l’appareil par câblage direct : Alimentation de l’appareil par cordon d’alimentation : 10. Rebrancher l’appareil ou reconnecter la source de courant électrique. Changement de la couleur du panneau de la porte (Pour les modèles ainsi équipés.) REMARQUE: Si votre modèle comporte des panneaux de porte de couleur en plastique, les deux côtés du panneau sont de la même couleur.
Page 33
5. Pousser le panneau vers le haut et insérer le panneau et la plaque d’espacement dans la moulure inférieure du tableau de commande, en faisant reposer le panneau dans le profilé au bas de la porte. 6. Emboîter l’extrémité de la moulure de retenue dans le profilé, tel qu’illustré.
Page 34
Découper les panneaux en bois, de telle manière que l’orientation du grain du bois corresponde à celle du grain des portes des placards. Limer et poncer les bords des panneaux en bois pour éviter les éclats. Le lave-vaisselle est source d’humidité. Appliquer un bouche- pores résistant à...
Page 35
4. Soulever chaque extrémité du panneau de porte. À l’aide d’une main, cintrer le panneau inférieur. Enlever le pannea et la plaque d’espacement et les conserver pour usage futur. 5. Insérer le bord supérieur du panneau en bois entre les éléments latéraux de l’encadrement de la porte, à...
Page 36
Contrôle du fonctionnement 1. Lire le manuel d’utilisation et d’entretien fourni avec l’appareil. 2. Vérifier que toutes les pièces ont été installées et qu’aucune étape n’a été omise. 3. Vérifier la présence de tous les outils utilisés. 4. Mettre le lave-vaisselle en marche et commander l’exécution complète du programme de lavage le plus court.
