250 Amp MIG Gun
Applications
Quick
Shipbuilding
Specs
Construction
Reduce downtime and increase productivity.
Locked rotatable neck eliminates downtime at
start of shift due to missing necks resulting in
reduced operator costs.
Locked rotatable neck is easily serviceable
by maintenance.
Steel monocoil power cable is composed
of lightweight steel coils that provide an
exceptional conduit for shielding gas flow and
wire feeding.
Steel monocoil power cable is engineered to
run commonly used wire sizes (.045-1/16 in.)
with optimal flexibility and weight.
Advanced molded handle design can
withstand rough conditions and is
ergonomically designed to offer better
comfort and control even after extended use.
Quik Tip™ Series Consumables are designed
with a threaded taper lock that increases tip
life by providing excellent heat transfer and
electrical conductivity and only takes a quick
twist to install.
S-Gun
®
™
Duty Cycle
100% CE: 225 amp CO
60% CE: 275 amp CO
Series
Cable Lengths
8', 10', 12', 15',
Gas
2
Gas
20' and 25'
2

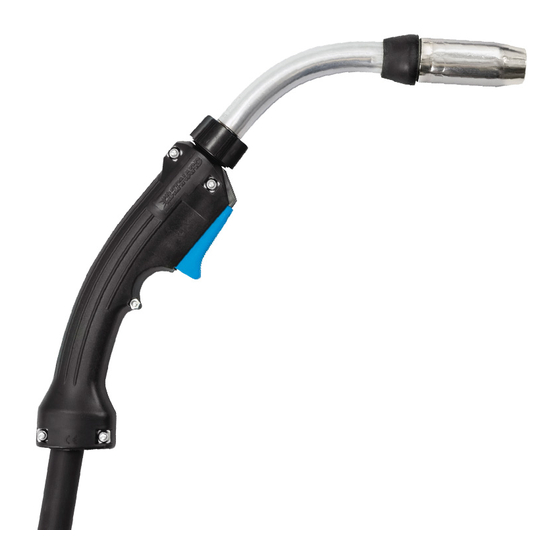

Bernard S-Gun 250 amp MIG Gun
Bernard
A Division of Miller Electric Mfg. LLC.
449 West Corning Road
Beecher, Illinois 60401 USA
Issued May 2021 • SP-S25-1.3
Semi-Automatic
MIG (GMAW) Welding
Wire Size Compatibility
0.045"-1/16" (1.2 mm - 1.6 mm)
U U SA
Made with
Made with
Pride and without
Pride and without
Compromise in the
Compromise in the
Phone: 1-855-MIGWELD (644-9353)
1-519-737-3000
(International)
Fax:
708-946-6726
For more information, visit us at Tregaskiss.com
SA
(US & Canada)

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the S-Gun Series and is the answer not in the manual?

Questions and answers

Related Manuals for Bernard S-Gun Series

Summary of Contents for Bernard S-Gun Series

  • Page 1 Steel monocoil power cable is engineered to run commonly used wire sizes (.045-1/16 in.) Bernard S-Gun 250 amp MIG Gun with optimal flexibility and weight. Advanced molded handle design can withstand rough conditions and is ergonomically designed to offer better comfort and control even after extended use.

  • Page 2: Section 1 - Safety Precautions - Read Before Using

    SECTION 1 — SAFETY PRECAUTIONS — READ BEFORE USING Protect yourself and others from injury – read, follow, and save these important safety precautions and ELECTRIC SHOCK can kill. operating instructions. Always wear dry insulating gloves. Insulate yourself from work and ground. 1-1 Symbol Usage Do not touch live electrode or electrical parts. Replace worn, damaged, or cracked guns or cables. DANGER! – Indicates a hazardous situation which, if Turn off welding power source before changing contact tip or not avoided, will result in death or serious injury.

  • Page 3: Read Instructions

    ARC RAYS can burn eyes and skin. WELDING WIRE can injure. Arc rays from the welding process produce intense  Keep hands and body away from gun tip when visible and invisible (ultraviolet and infrared) rays  trigger is pressed. that can burn eyes and skin. Sparks fly off from the  weld. READ INSTRUCTIONS. Wear an approved welding helmet fitted with a proper shade of filter lenses to protect your face and eyes from arc rays and Read and follow all labels and the Owner's sparks when welding or watching (see ANSI Z49.1 and Z87.1 Manual carefully before installing, operating, listed in Principal Safety Standards). or servicing unit. Read the safety information Wear approved safety glasses with side shields under your at the beginning of the Manual and in each section. helmet. Use only genuine replacement parts from the manufacturer. Use protective screens or barriers to protect others from Perform installation, maintenance, and service according to flash, glare and sparks; warn others not to watch the arc. the Owner's Manuals, industry standards, and national, state, Wear body protection made from durable, flame-resistant and local codes. material (leather, heavy cotton, wool). Body protection includes oil-free clothing such as leather gloves, heavy shirt, cuffless trousers, high shoes, and a cap. NOISE can damage hearing. Noise from some processes or equipment can ...

  • Page 4: California Proposition 65 Warnings

    1-3 California Proposition 65 Warnings WARNING: This product can expose you to chemicals  For more information, go to www.P65Warnings.ca.gov. including lead, which are known to the state of California to  cause cancer and birth defects or other reproductive harm.  1-4 Principal Safety Standards Safety in Welding, Cutting, and Allied Processes, American Welding  Safe Handling of Compressed Gases in Cylinders, CGA Pamphlet P-  Society standard ANSI Standard Z49.1. Website: www.aws.org. 1 from Compressed Gas Association. Website: www.cganet.com. Safe Practice For Occupational And Educational Eye And Face Safety in Welding, Cutting, and Allied Processes, CSA Standard  Protection, ANSI Standard Z87.1, from American National ...

  • Page 5: Section 2 - Consignes De Sécurité - Lire Avant Utilisation

    SECTION 2 — CONSIGNES DE SÉCURITÉ — LIRE AVANT UTILISATION Pour écarter les risques de blessure pour vous-même et pour autrui — lire, appliquer et ranger en lieu sûr UN CHOC ÉLECTRIQUE peut tuer. ces consignes relatives aux précautions de sécurité et au mode opératoire.
  • Page 6 L'ACCUMULATION DE VAPEURS peut causer LES FILS DE SOUDAGE peuvent provoquer des lésions ou la mort. des blessures. Éloigner les mains et le corps de la buse du Quand on n’utilise pas le gaz comprimé de pistolet après avoir appuyé sur la gâchette. protection, fermer le robinet de la bouteille. Assurer toujours la ventilation des zones fermées ou utiliser un appareil respiratoire avec alimentation en air. LIRE LES INSTRUCTIONS. Lire et appliquer les instructions sur les LE RAYONNEMENT DE L'ARC peut brûler les étiquettes et le Mode d’emploi avant yeux et la peau. l’installation, l’utilisation ou l’entretien de Le rayonnement de l’arc du procédé de soudage ...

  • Page 7: Proposition Californienne 65 Avertissements

    2-3 Proposition californienne 65 Avertissements AVERTISSEMENT – Ce produit peut vous exposer à des  Pour plus d’informations, consulter www.P65Warnings.ca.gov. produits chimiques tels que le plomb, reconnus par l’État de  Californie comme cancérigènes et sources de malformations ou  d’autres troubles de la reproduction 2-4 Principales normes de sécurité Safety in Welding, Cutting, and Allied Processes, American Welding  Safe Handling of Compressed Gases in Cylinders, CGA Pamphlet P-  Society standard ANSI Standard Z49.1. Website: www.aws.org. 1 from Compressed Gas Association. Website: www.cganet.com. Safe Practice For Occupational And Educational Eye And Face Safety in Welding, Cutting, and Allied Processes, CSA Standard ...

  • Page 8: Section 3 - Precauciones De Seguridad - Lea Antes De Usar

    SECTION 3 — PRECAUCIONES DE SEGURIDAD — LEA ANTES DE USAR Protéjase usted mismo y a otros contra lesiones — lea, cumpla y conserve estas importantes UNA DESCARGA ELÉCTRICA puede matarlo. precauciones de seguridad e instrucciones de utilización. Siempre use guantes aislantes secos. Aíslese usted mismo del trabajo y la tierra. No toque electrodo eléctricamente vivo o partes 3-1 Uso de símbolos eléctricamente vivas.
  • Page 9 EL AMONTONAMIENTO DE GAS puede El ALAMBRE de SOLDAR puede causarle enfermarle o matarle. heridas. Mantenga las manos y el cuerpo lejos del tubo Cierre el suministro de gas comprimido de contacto de la antorcha cuando se haya cuando no lo use. presionado el gatillo. Siempre dé ventilación a espacios cerrados o use un respirador aprobado que reemplaza el aire. LEER INSTRUCCIONES. LOS RAYOS DEL ARCO pueden quemar sus Lea y siga cuidadosamente las instrucciones ojos y piel. contenidas en todas las etiquetas y en el Los rayos del arco de un proceso de suelda  Manual del usuario antes de instalar, utilizar o producen un calor intenso y rayos ultravioletas  realizar tareas de mantenimiento en la unidad. Lea la fuertes que pueden quemar los ojos y la piel. Las ...

  • Page 10: Estándares Principales De Seguridad

    3-3 Advertencias de la Proposición 65 del estado de California ADVERTENCIA: Este producto puede exponerlo a químicos,  Para obtener más información, acceda a  incluso plomo, que el estado de California conoce como  www.P65Warnings.ca.gov. causantes de cáncer, defectos de nacimiento u otros daños  reproductivos. 3-4 Estándares principales de seguridad Safety in Welding, Cutting, and Allied Processes, American Welding  Safe Handling of Compressed Gases in Cylinders, CGA Pamphlet P-  Society standard ANSI Standard Z49.1. Website: www.aws.org. 1 from Compressed Gas Association. Website: www.cganet.com. Safe Practice For Occupational And Educational Eye And Face Safety in Welding, Cutting, and Allied Processes, CSA Standard ...
  • Page 11 (See Liner Spec Sheet) Liner 1010036 Adapter Block 2280056 Screw, Strain Relief 1620003 Screw Cover, Strain Relief GN2021 Electrical Plug - Non D/S (Not Req'd on Bernard or Euro DP) 20006A Electrical Plug - Non D/S (Not Req'd on Bernard or Euro DP)
  • Page 12 ® is a registered trademarks of Illinois Tool Works Inc. Bernard™ is a trademark of Illinois Tool Works Inc. Other brands mentioned are for reference only and are the registered trademarks of their respective companies, and are not affiliated with Illinois Tool Works Inc.
  • Page 13 ADDITIONAL SUPPORT MATERIALS For additional support materials such as spec sheets, troubleshooting information, how-to guides and videos,  animations, online configurators and much more, please visit Tregaskiss.com or scan the QR Code with your smart  phone for immediate access to Tregaskiss.com/TechnicalSupport. Pour obtenir d’autres documents desoutien, telsque des fiches techniques, des informations dedépannage, des  guides pratiques et des vidéos, des animations, des configurateurs en ligne et bien plus encore, veuillez visiter le  site Web de Tregaskiss.com. Balayez le code QR avec votre téléphone intelligent pour un accès immédiat à  Tregaskiss.com/TechnicalSupport. Visite Tregaskiss.com para obtener materiales de apoyo adicionales, tales como hojas de especificaciones,  información sobre resolución de problemas, guías prácticas y videos, animaciones, configuradores en línea y  mucho más. Escanee el código QR con su teléfono inteligene para obtener acceso inmediato a  Tregaskiss.com/TechnicalSupport. Bernard and Tregaskiss Phone: 1-855-MIGWELD (644-9353) (US & Canada) Tregaskiss.com +1-519-737-3000 (International) Fax: 1-708-946-6726 ©2021 Bernard...
