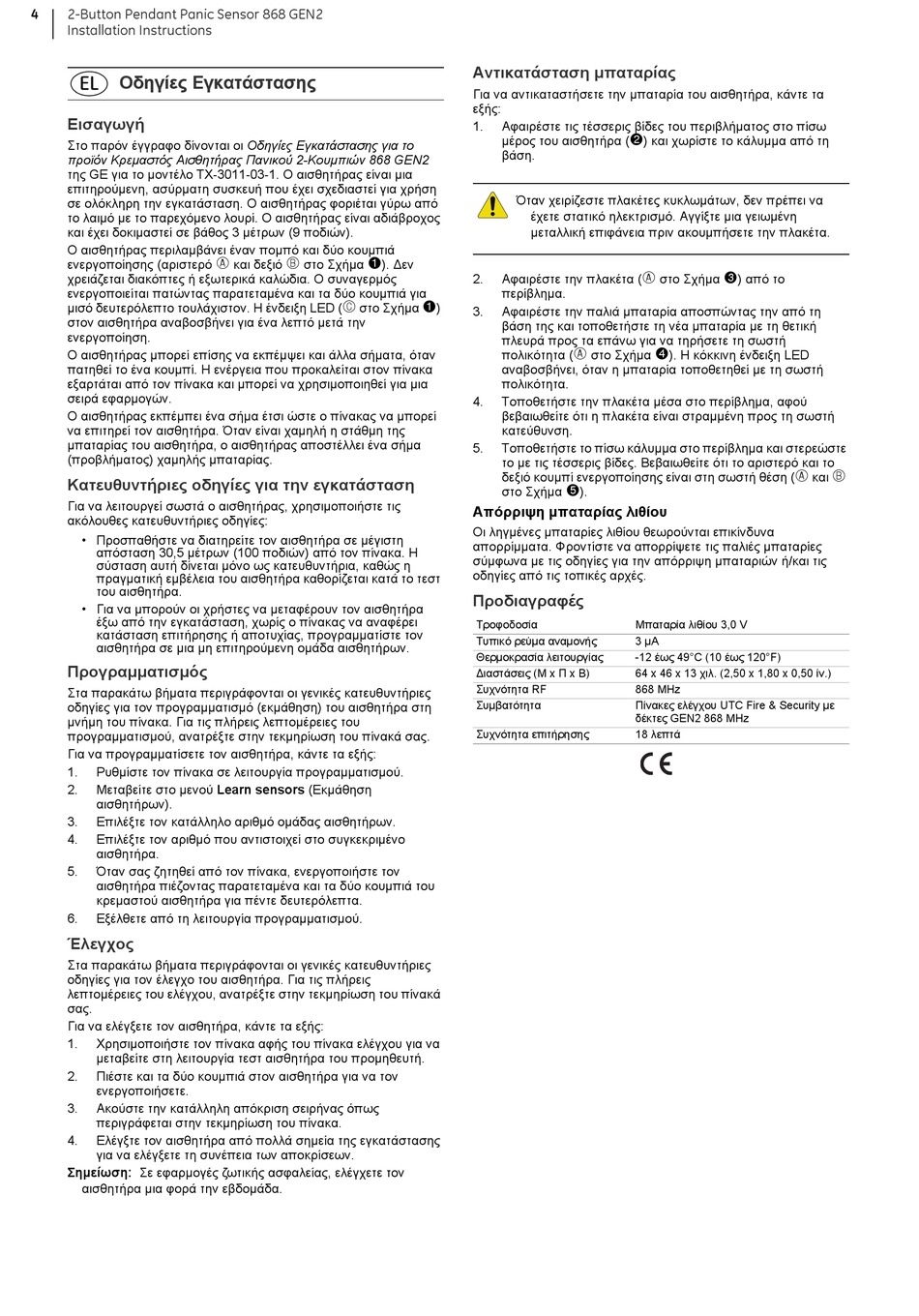

4 2-Button Pendant Panic Sensor 868 GEN2
Installation Instructions
EL
Οδηγίες Εγκατάστασης
Εισαγωγή
Στο παρόν έγγραφο δίνονται οι Οδηγίες Εγκατάστασης για το
προϊόν Κρεμαστός Αισθητήρας Πανικού 2-Κουμπιών 868 GEN2
της GE για το μοντέλο TX-3011-03-1. Ο αισθητήρας είναι μια
επιτηρούμενη, ασύρματη συσκευή που έχει σχεδιαστεί για χρήση
σε ολόκληρη την εγκατάσταση. Ο αισθητήρας φοριέται γύρω από
το λαιμό με το παρεχόμενο λουρί. Ο αισθητήρας είναι αδιάβροχος
και έχει δοκιμαστεί σε βάθος 3 μέτρων (9 ποδιών).
Ο αισθητήρας περιλαμβάνει έναν πομπό και δύο κουμπιά
ενεργοποίησης (αριστερό
χρειάζεται διακόπτες ή εξωτερικά καλώδια. Ο συναγερμός
ενεργοποιείται πατώντας παρατεταμένα και τα δύο κουμπιά για
μισό δευτερόλεπτο τουλάχιστον. Η ένδειξη LED (
στον αισθητήρα αναβοσβήνει για ένα λεπτό μετά την
ενεργοποίηση.
Ο αισθητήρας μπορεί επίσης να εκπέμψει και άλλα σήματα, όταν
πατηθεί το ένα κουμπί. Η ενέργεια που προκαλείται στον πίνακα
εξαρτάται από τον πίνακα και μπορεί να χρησιμοποιηθεί για μια
σειρά εφαρμογών.
Ο αισθητήρας εκπέμπει ένα σήμα έτσι ώστε ο πίνακας να μπορεί
να επιτηρεί τον αισθητήρα. Όταν είναι χαμηλή η στάθμη της
μπαταρίας του αισθητήρα, ο αισθητήρας αποστέλλει ένα σήμα
(προβλήματος) χαμηλής μπαταρίας.
Κατευθυντήριες οδηγίες για την εγκατάσταση
Για να λειτουργεί σωστά ο αισθητήρας, χρησιμοποιήστε τις
ακόλουθες κατευθυντήριες οδηγίες:
• Προσπαθήστε να διατηρείτε τον αισθητήρα σε μέγιστη
απόσταση 30,5 μέτρων (100 ποδιών) από τον πίνακα. Η
σύσταση αυτή δίνεται μόνο ως κατευθυντήρια, καθώς η
πραγματική εμβέλεια του αισθητήρα καθορίζεται κατά το τεστ
του αισθητήρα.
• Για να μπορούν οι χρήστες να μεταφέρουν τον αισθητήρα
έξω από την εγκατάσταση, χωρίς ο πίνακας να αναφέρει
κατάσταση επιτήρησης ή αποτυχίας, προγραμματίστε τον
αισθητήρα σε μια μη επιτηρούμενη ομάδα αισθητήρων.
Προγραμματισμός
Στα παρακάτω βήματα περιγράφονται οι γενικές κατευθυντήριες
οδηγίες για τον προγραμματισμό (εκμάθηση) του αισθητήρα στη
μνήμη του πίνακα. Για τις πλήρεις λεπτομέρειες του
προγραμματισμού, ανατρέξτε στην τεκμηρίωση του πίνακά σας.
Για να προγραμματίσετε τον αισθητήρα, κάντε τα εξής:
1. Ρυθμίστε τον πίνακα σε λειτουργία προγραμματισμού.
2. Μεταβείτε στο μενού Learn sensors (Εκμάθηση
αισθητήρων).
3. Επιλέξτε τον κατάλληλο αριθμό ομάδας αισθητήρων.
4. Επιλέξτε τον αριθμό που αντιστοιχεί στο συγκεκριμένο
αισθητήρα.
5. Όταν σας ζητηθεί από τον πίνακα, ενεργοποιήστε τον
αισθητήρα πιέζοντας παρατεταμένα και τα δύο κουμπιά του
κρεμαστού αισθητήρα για πέντε δευτερόλεπτα.
6. Εξέλθετε από τη λειτουργία προγραμματισμού.
Έλεγχος
Στα παρακάτω βήματα περιγράφονται οι γενικές κατευθυντήριες
οδηγίες για τον έλεγχο του αισθητήρα. Για τις πλήρεις
λεπτομέρειες του ελέγχου, ανατρέξτε στην τεκμηρίωση του πίνακά
σας.
Για να ελέγξετε τον αισθητήρα, κάντε τα εξής:
1. Χρησιμοποιήστε τον πίνακα αφής του πίνακα ελέγχου για να
μεταβείτε στη λειτουργία τεστ αισθητήρα του προμηθευτή.
2. Πιέστε και τα δύο κουμπιά στον αισθητήρα για να τον
ενεργοποιήσετε.
3. Ακούστε την κατάλληλη απόκριση σειρήνας όπως
περιγράφεται στην τεκμηρίωση του πίνακα.
4. Ελέγξτε τον αισθητήρα από πολλά σημεία της εγκατάστασης
για να ελέγξετε τη συνέπεια των αποκρίσεων.
Σημείωση: Σε εφαρμογές ζωτικής ασφαλείας, ελέγχετε τον
αισθητήρα μια φορά την εβδομάδα.
A B 1
και δεξιό στο Σχήμα ). Δεν
C
στο Σχήμα
Αντικατάσταση μπαταρίας
Για να αντικαταστήσετε την μπαταρία του αισθητήρα, κάντε τα
εξής:
1. Αφαιρέστε τις τέσσερις βίδες του περιβλήματος στο πίσω
μέρος του αισθητήρα (
βάση.
Όταν χειρίζεστε πλακέτες κυκλωμάτων, δεν πρέπει να
έχετε στατικό ηλεκτρισμό. Αγγίξτε μια γειωμένη
μεταλλική επιφάνεια πριν ακουμπήσετε την πλακέτα.
2. Αφαιρέστε την πλακέτα (
περίβλημα.
1
)
3. Αφαιρέστε την παλιά μπαταρία αποσπώντας την από τη
βάση της και τοποθετήστε τη νέα μπαταρία με τη θετική
πλευρά προς τα επάνω για να τηρήσετε τη σωστή
πολικότητα ( A στο Σχήμα
αναβοσβήνει, όταν η μπαταρία τοποθετηθεί με τη σωστή
πολικότητα.
4. Τοποθετήστε την πλακέτα μέσα στο περίβλημα, αφού
βεβαιωθείτε ότι η πλακέτα είναι στραμμένη προς τη σωστή
κατεύθυνση.
5. Τοποθετήστε το πίσω κάλυμμα στο περίβλημα και στερεώστε
το με τις τέσσερις βίδες. Βεβαιωθείτε ότι το αριστερό και το
δεξιό κουμπί ενεργοποίησης είναι στη σωστή θέση (
στο Σχήμα 5 ).
Απόρριψη μπαταρίας λιθίου
Οι ληγμένες μπαταρίες λιθίου θεωρούνται επικίνδυνα
απορρίμματα. Φροντίστε να απορρίψετε τις παλιές μπαταρίες
σύμφωνα με τις οδηγίες για την απόρριψη μπαταριών ή/και τις
οδηγίες από τις τοπικές αρχές.
Προδιαγραφές
Τροφοδοσία
Τυπικό ρεύμα αναμονής
Θερμοκρασία λειτουργίας
Διαστάσεις (Μ x Π x Β)
Συχνότητα RF
Συμβατότητα
Συχνότητα επιτήρησης
2
) και χωρίστε το κάλυμμα από τη
A 3
στο Σχήμα ) από το
4 ). Η κόκκινη ένδειξη LED
A
Μπαταρία λιθίου 3,0 V
3 µA
-12 έως 49°C (10 έως 120°F)
64 x 46 x 13 χιλ. (2,50 x 1,80 x 0,50 ίν.)
868 MHz
Πίνακες ελέγχου UTC Fire & Security με
δέκτες GEN2 868 MHz
18 λεπτά
και B
