Instrukcja Montażu - GE 868 GEN2 Installation Instructions Manual

PL

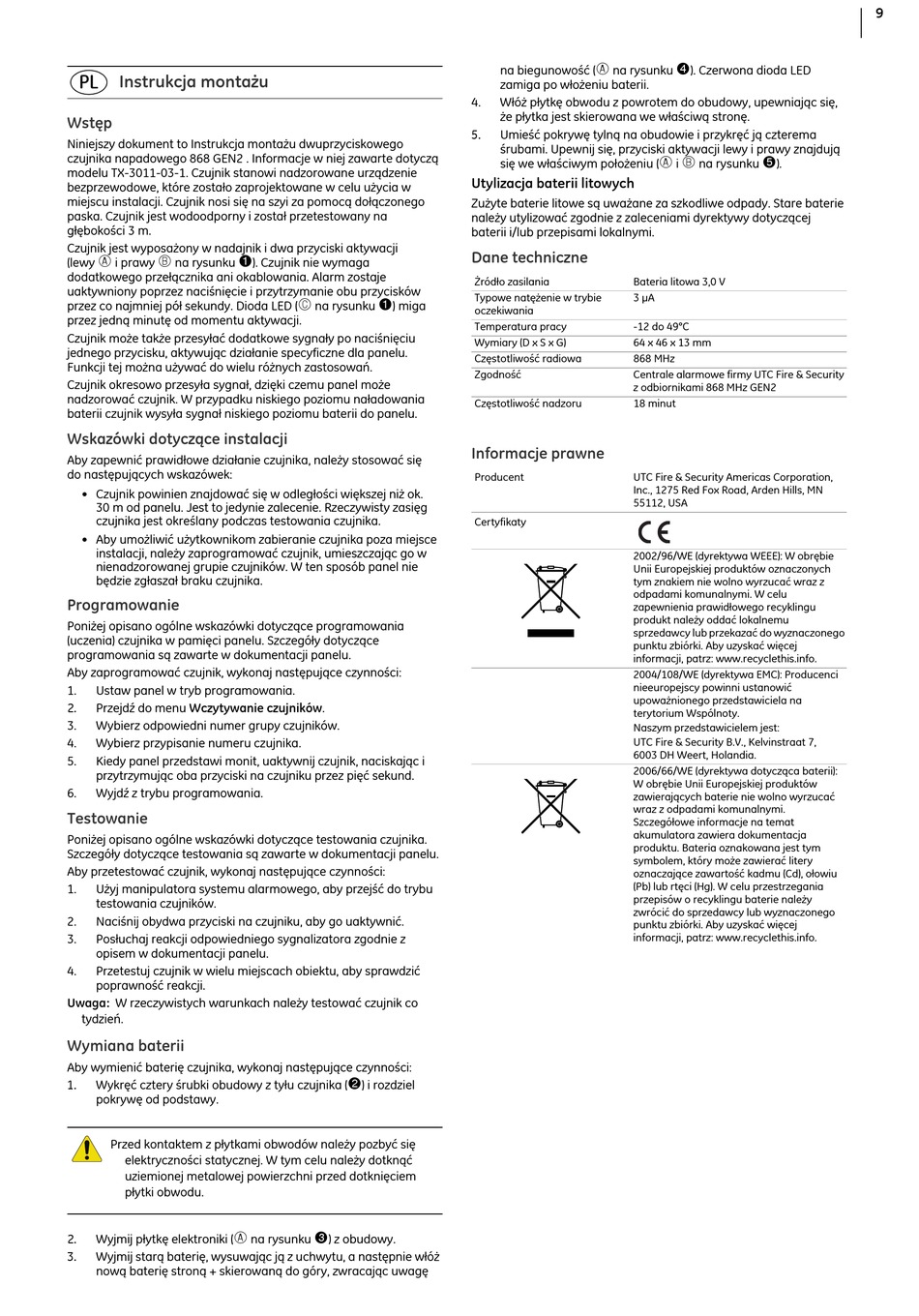

Instrukcja montażu
Wstęp
Niniejszy dokument to Instrukcja montażu dwuprzyciskowego
czujnika napadowego 868 GEN2 . Informacje w niej zawarte dotyczą
modelu TX-3011-03-1. Czujnik stanowi nadzorowane urządzenie
bezprzewodowe, które zostało zaprojektowane w celu użycia w
miejscu instalacji. Czujnik nosi się na szyi za pomocą dołączonego
paska. Czujnik jest wodoodporny i został przetestowany na
głębokości 3 m.
Czujnik jest wyposażony w nadajnik i dwa przyciski aktywacji
A B 1
(lewy i prawy na rysunku
dodatkowego przełącznika ani okablowania. Alarm zostaje
uaktywniony poprzez naciśnięcie i przytrzymanie obu przycisków
przez co najmniej pół sekundy. Dioda LED (
przez jedną minutę od momentu aktywacji.
Czujnik może także przesyłać dodatkowe sygnały po naciśnięciu
jednego przycisku, aktywując działanie specyficzne dla panelu.
Funkcji tej można używać do wielu różnych zastosowań.
Czujnik okresowo przesyła sygnał, dzięki czemu panel może
nadzorować czujnik. W przypadku niskiego poziomu naładowania
baterii czujnik wysyła sygnał niskiego poziomu baterii do panelu.
Wskazówki dotyczące instalacji
Aby zapewnić prawidłowe działanie czujnika, należy stosować się
do następujących wskazówek:
• Czujnik powinien znajdować się w odległości większej niż ok.
30 m od panelu. Jest to jedynie zalecenie. Rzeczywisty zasięg
czujnika jest określany podczas testowania czujnika.
• Aby umożliwić użytkownikom zabieranie czujnika poza miejsce
instalacji, należy zaprogramować czujnik, umieszczając go w
nienadzorowanej grupie czujników. W ten sposób panel nie
będzie zgłaszał braku czujnika.
Programowanie
Poniżej opisano ogólne wskazówki dotyczące programowania
(uczenia) czujnika w pamięci panelu. Szczegóły dotyczące
programowania są zawarte w dokumentacji panelu.
Aby zaprogramować czujnik, wykonaj następujące czynności:
1. Ustaw panel w tryb programowania.
2.
Przejdź do menu Wczytywanie czujników.
3. Wybierz odpowiedni numer grupy czujników.
4. Wybierz przypisanie numeru czujnika.
5. Kiedy panel przedstawi monit, uaktywnij czujnik, naciskając i
przytrzymując oba przyciski na czujniku przez pięć sekund.
6. Wyjdź z trybu programowania.
Testowanie
Poniżej opisano ogólne wskazówki dotyczące testowania czujnika.
Szczegóły dotyczące testowania są zawarte w dokumentacji panelu.
Aby przetestować czujnik, wykonaj następujące czynności:
1. Użyj manipulatora systemu alarmowego, aby przejść do trybu
testowania czujników.
2. Naciśnij obydwa przyciski na czujniku, aby go uaktywnić.
3. Posłuchaj reakcji odpowiedniego sygnalizatora zgodnie z
opisem w dokumentacji panelu.
4. Przetestuj czujnik w wielu miejscach obiektu, aby sprawdzić
poprawność reakcji.
Uwaga: W rzeczywistych warunkach należy testować czujnik co
tydzień.
Wymiana baterii
Aby wymienić baterię czujnika, wykonaj następujące czynności:
1.
Wykręć cztery śrubki obudowy z tyłu czujnika (
pokrywę od podstawy.
Przed kontaktem z płytkami obwodów należy pozbyć się
elektryczności statycznej. W tym celu należy dotknąć
uziemionej metalowej powierzchni przed dotknięciem
płytki obwodu.
2. A
Wyjmij płytkę elektroniki (
3.
Wyjmij starą baterię, wysuwając ją z uchwytu, a następnie włóż
nową baterię stroną + skierowaną do góry, zwracając uwagę
). Czujnik nie wymaga
C 1
na rysunku ) miga
2
) i rozdziel
3 ) z obudowy.
na rysunku
A
na biegunowość ( na rysunku
zamiga po włożeniu baterii.
4. Włóż płytkę obwodu z powrotem do obudowy, upewniając się,
że płytka jest skierowana we właściwą stronę.
5.
Umieść pokrywę tylną na obudowie i przykręć ją czterema
śrubami. Upewnij się, przyciski aktywacji lewy i prawy znajdują
się we właściwym położeniu (
Utylizacja baterii litowych
Zużyte baterie litowe są uważane za szkodliwe odpady. Stare baterie
należy utylizować zgodnie z zaleceniami dyrektywy dotyczącej
baterii i/lub przepisami lokalnymi.
Dane techniczne
Żródło zasilania Bateria litowa 3,0 V
Typowe natężenie w trybie 3 μA
oczekiwania
Temperatura pracy -12 do 49°C
Wymiary (D x S x G) 64 x 46 x 13 mm
Częstotliwość radiowa 868 MHz
Zgodność Centrale alarmowe firmy UTC Fire & Security
z odbiornikami 868 MHz GEN2
Częstotliwość nadzoru 18 minut
Informacje prawne
Producent UTC Fire & Security Americas Corporation,
Inc., 1275 Red Fox Road, Arden Hills, MN
55112, USA
Certyfikaty
2002/96/WE (dyrektywa WEEE): W obrębie
Unii Europejskiej produktów oznaczonych
tym znakiem nie wolno wyrzucać wraz z
odpadami komunalnymi. W celu
zapewnienia prawidłowego recyklingu
produkt należy oddać lokalnemu
sprzedawcy lub przekazać do wyznaczonego
punktu zbiórki. Aby uzyskać więcej
informacji, patrz: www.recyclethis.info.
2004/108/WE (dyrektywa EMC): Producenci
nieeuropejscy powinni ustanowić
upoważnionego przedstawiciela na
terytorium Wspólnoty.
Naszym przedstawicielem jest:
UTC Fire & Security B.V., Kelvinstraat 7,
6003 DH Weert, Holandia.
2006/66/WE (dyrektywa dotycząca baterii):
W obrębie Unii Europejskiej produktów
zawierających baterie nie wolno wyrzucać
wraz z odpadami komunalnymi.
Szczegółowe informacje na temat
akumulatora zawiera dokumentacja
produktu. Bateria oznakowana jest tym
symbolem, który może zawierać litery
oznaczające zawartość kadmu (Cd), ołowiu
(Pb) lub rtęci (Hg). W celu przestrzegania
przepisów o recyklingu baterie należy
zwrócić do sprzedawcy lub wyznaczonego
punktu zbiórki. Aby uzyskać więcej
informacji, patrz: www.recyclethis.info.
4 ). Czerwona dioda LED
A B 5 ).
i na rysunku
