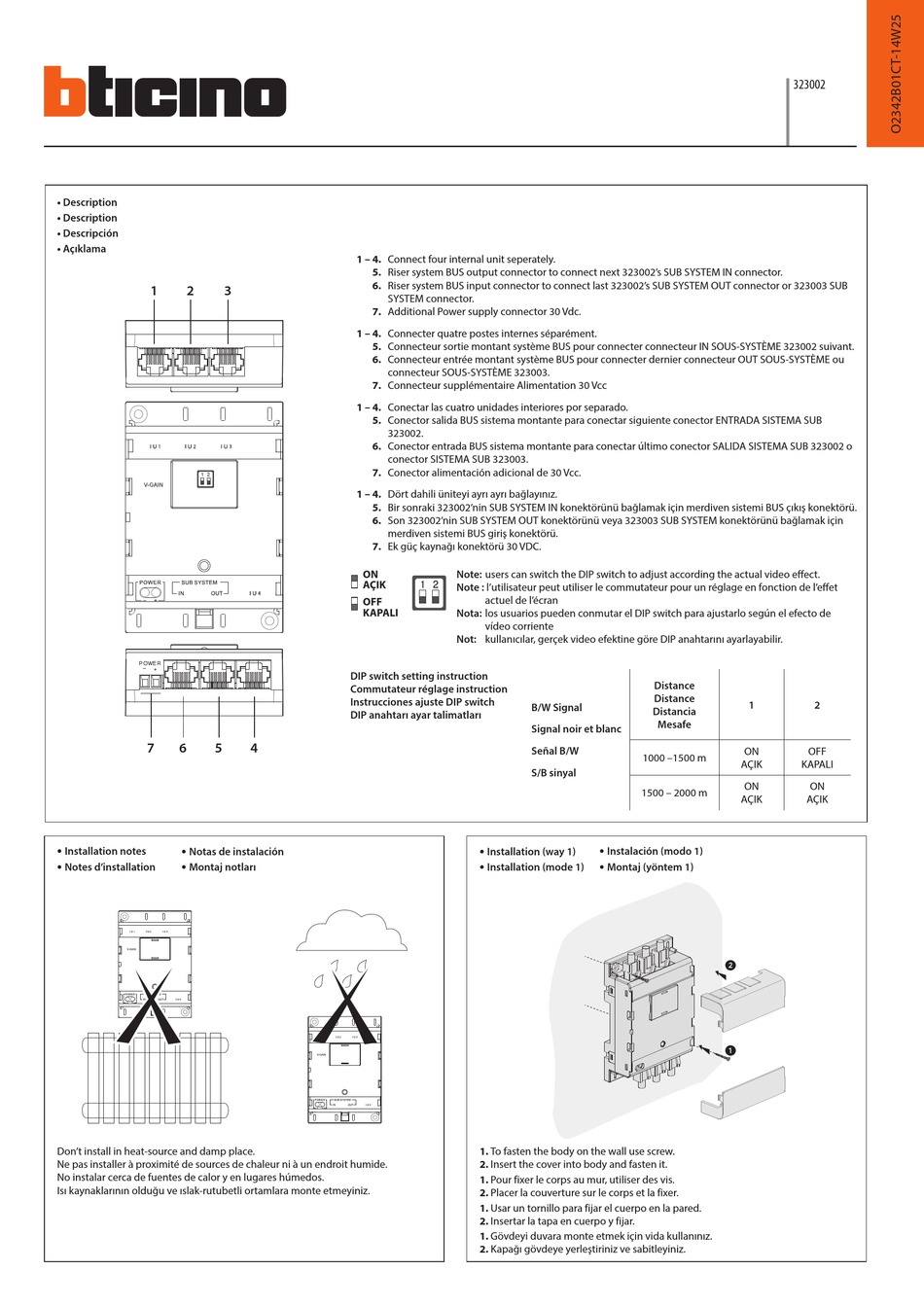

Bticino 323002 Quick Start Manual

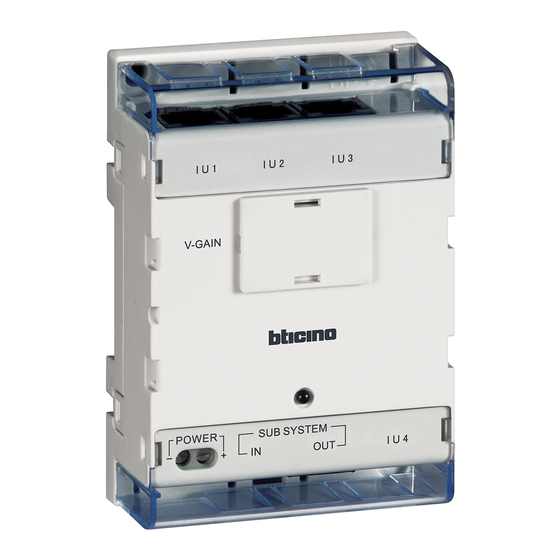

• Description
• Description
• Descripción
• Açıklama
1 2 3
1 2
POWER
- +
7 6 5
• •
Installation notes
Notas de instalación
• •
Notes d'installation Montaj notları
Don't install in heat-source and damp place.
Ne pas installer à proximité de sources de chaleur ni à un endroit humide.
No instalar cerca de fuentes de calor y en lugares húmedos.
Isı kaynaklarının olduğu ve ıslak-rutubetli ortamlara monte etmeyiniz.
1 – 4. Connect four internal unit seperately.
5. Riser system BUS output connector to connect next 323002's SUB SYSTEM IN connector.
6. Riser system BUS input connector to connect last 323002's SUB SYSTEM OUT connector or 323003 SUB
SYSTEM connector.
7. Additional Power supply connector 30 Vdc.
1 – 4. Connecter quatre postes internes séparément.
5. Connecteur sortie montant système BUS pour connecter connecteur IN SOUS-SYSTÈME 323002 suivant.
6. Connecteur entrée montant système BUS pour connecter dernier connecteur OUT SOUS-SYSTÈME ou
connecteur SOUS-SYSTÈME 323003.
7. Connecteur supplémentaire Alimentation 30 Vcc
1 – 4. Conectar las cuatro unidades interiores por separado.
5. Conector salida BUS sistema montante para conectar siguiente conector ENTRADA SISTEMA SUB
323002.
6. Conector entrada BUS sistema montante para conectar último conector SALIDA SISTEMA SUB 323002 o
conector SISTEMA SUB 323003.
7. Conector alimentación adicional de 30 Vcc.
1 – 4. Dört dahili üniteyi ayrı ayrı bağlayınız.
5. Bir sonraki 323002'nin SUB SYSTEM IN konektörünü bağlamak için merdiven sistemi BUS çıkış konektörü.
6. Son 323002'nin SUB SYSTEM OUT konektörünü veya 323003 SUB SYSTEM konektörünü bağlamak için
merdiven sistemi BUS giriş konektörü.
7. Ek güç kaynağı konektörü 30 VDC.
ON
1 2
AÇIK
OFF
KAPALI
DIP switch setting instruction
Commutateur réglage instruction
Instrucciones ajuste DIP switch
DIP anahtarı ayar talimatları
4
Note: users can switch the DIP switch to adjust according the actual video effect.
Note : l'utilisateur peut utiliser le commutateur pour un réglage en fonction de l'effet
actuel de l'écran
Nota: los usuarios pueden conmutar el DIP switch para ajustarlo según el efecto de
vídeo corriente
Not: kullanıcılar, gerçek video efektine göre DIP anahtarını ayarlayabilir.
B/W Signal
Signal noir et blanc
Señal B/W
S/B sinyal
• •
Instalación (modo 1)
Installation (way 1)
• •
Installation (mode 1) Montaj (yöntem 1)
1. To fasten the body on the wall use screw.
2. Insert the cover into body and fasten it.
1. Pour fixer le corps au mur, utiliser des vis.
2. Placer la couverture sur le corps et la fixer.
1. Usar un tornillo para fijar el cuerpo en la pared.
2. Insertar la tapa en cuerpo y fijar.
1. Gövdeyi duvara monte etmek için vida kullanınız.
2. Kapağı gövdeye yerleştiriniz ve sabitleyiniz.
323002
Distance
Distance
1 2
Distancia
Mesafe
ON OFF
1000 –1500 m
AÇIK KAPALI
ON ON
1500 – 2000 m
AÇIK AÇIK
2
1
