Summary of Contents for Texas Equipment CSX 4000

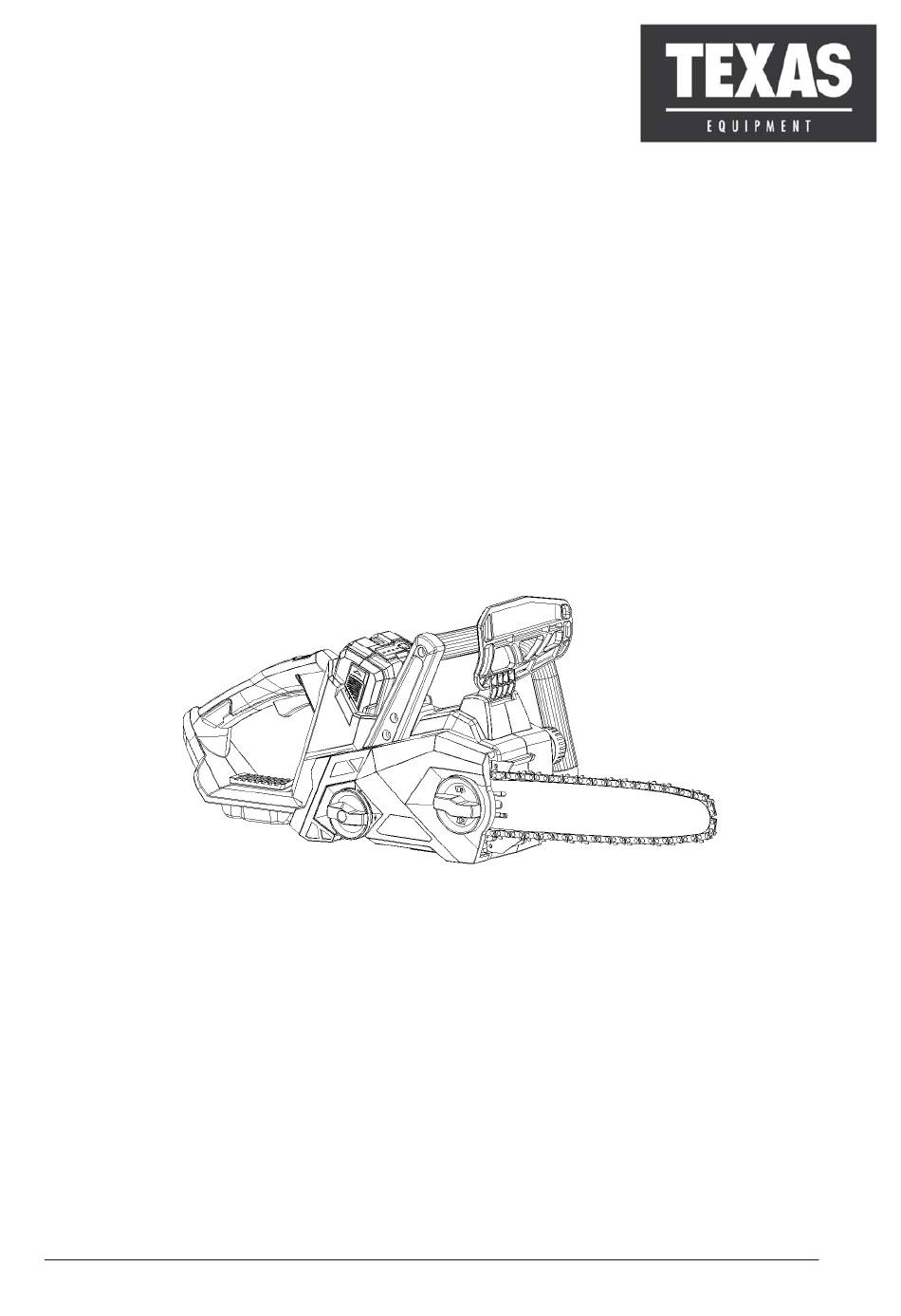

- Page 1 DK Betjeningsvejledning GB User manual CSX 4000 Texas A/S - Knullen 22 - DK-5260 Odense S - Denmark Version 19.1 Tel. +45 6395 5555 - www.texas.dk - post@texas.dk...
-
Page 2: Sikkerhedssymboler
Sikkerhedssymboler / Warning symbols Sikkerhedssymboler Warning symbols Advarsel: Warning: Sikkerhedsinformation Safety information about omkring situationer der kan hazards that can result in ende i personskade personal injury Læs betjeningsvejledningen Please read the user manual grundigt før maskinen carefully before operating the benyttes. -
Page 3: Table Of Contents
Indholdsfortegnelse Sikkerhedssymboler ......................2 1. Sikkerhedsforskrifter ......................4 2. Identifikation af dele ......................5 3. Montering ......................... 5 4. Batteri ..........................6 5. Opladning ........................7 6. Kædesmøring ........................8 7. Brug ..........................9 ... -
Page 4: Sikkerhedsforskrifter
1. Sikkerhedsforskrifter Ved arbejde med maskinen bør sikkerhedsanvisningerne følges nøje. Gennemlæs brugsanvisningen grundigt inden du starter din maskine. Vær sikker på, at du omgående kan stoppe maskinen i tilfælde af uheld. De advarsler, forholdsregler og instruktioner, der er beskrevet i denne brugsanvisning, kan ikke dække alle de forhold eller situationer, der kan opstå. -
Page 5: Identifikation Af Dele
2. Identifikation af dele 1. Sværd 2. Kæde 3. Kædejusteringshåndtag 4. Låsehåndtag 5. Sidedæksel 6. Olietanklåg 7. Baghåndtag 8. Front håndtag/kædebremse 9. Barksted 10. Batteri 11. Sikkerhedskontakt 12. Aktiveringskontakt 13. Sværd hylster 14. Hovedafbryder 3. Montering 1. Pak produktet ud og placer alle dele på en flad, stabil flade. 2. -
Page 6: Batteri
Montering af kæde og sværd 1. Fjern batteriet. 2. Deaktivere kædebremsen (træk front håndtaget tilbage) 3. Placer kædesaven på en egnet overflade med olietanklåget pegende nedad. 4. Fjern sidedækslet ved at løsne låsehåndtaget. 5. Monter kæde på sværdet, start fra drivhjulet for enden af sværdet. Sørg for at tænderne peger fremad mod sværdets spids. -
Page 7: Opladning
Vigtigt: For at beskytte batteriet mod total afladning, vil maskinen standse, når batteriet næsten er fladt. Maskinen må ikke startes igen efter automatisk standsning, da det kan beskadige batteriet. Batteriet skal oplades, inden arbejdet fortsættes. 5. Opladning Fuld opladning af batteri tager cirka 75/120 min (2.5/4.0Ah batteri). Ekstra hurtigoplader (30/50 min afhængig af batteristørrelse) kan tilkøbes hos din forhandler eller på... -
Page 8: Kædesmøring
6. Kædesmøring Kædesaven er udstyret med et automatisk smøresystem, der sikrer at kæden altid er smurt optimalt. Det er dog en forudsætning, at der altid er kædeolie i tanken og regelmæssig rengøring af maskine, kæde og sværd. Vigtigt: Kædesaven leveres uden kædeolie. Det er vigtigt at påfylde kædeolie før kædesaven bruges. -
Page 9: Brug
7. Brug Før brug sikres at batteriet sidder ordentligt låst fast med batterilåsen. Dernæst sørg for at kædebremsen er deaktiveret ved at trække fronthåndtaget (A) tilbage. Ellers kører kæden ikke rundt. For at starte kædesaven, trykkes først på hovedafbryderen (B), så den lyser grøn. Dernæst holdes sikkerhedskontakten (C) inde mens aktiveringsknappen (D) trykkes ind. -
Page 10: Kædebremse
9. Kædebremse Sikkerheden ved arbejde med kædesave beror på, at savens sikkerhedsudstyr er i orden. Inden man bruger saven, er det vigtigt, at savens kædebremse er rengjort, at kæden er efterset og filet, og at kædebremsens funktion er kontrolleret. Kædebremsen skal kunne udløses ved et let tryk fremad på fronthåndtaget. Man afprøver funktionen med motoren startet og fulde omdrejninger på... -
Page 11: Vedligeholdelse
12. Vedligeholdelse Før der udføres reparationer eller vedligeholdelse på kædesaven, skal strømmen være afbrudt, dvs. batteriet skal være afmonteret. • Afmonter batteriet før du gør maskinen ren eller efterlader den uden opsyn. • For altid at opnå de bedste resultater, skal kæde og sværd renses og smøres jævnligt. Fjern aflejringer med en børste og påfør en let oliefilm. -
Page 12: Fejlfinding
13. Fejlfinding Symtom Mulig årsag Mulig løsning Kædesav vil ikke starte Afladet batteri Oplad batteriet Batteri sidder ikke ordentligt Sørg for at batteri er låst fast Kædesav virker kun Løs forbindelse Contact service agent nogle gange Interne ledninger defekte Contact service agent Hovedafbryder defekte Contact service agent Påfyld kædeolie... - Page 13 Contents Warning symbols ......................... 2 1. General safety instructions .................... 14 2. Identification of parts ...................... 15 3. Assembly ........................15 4. Battery ........................... 16 5. Charging ........................17 6. Chain lubrication ......................18 ...
-
Page 14: General Safety Instructions
1. General safety instructions When using the chainsaw, the safety instructions must be closely followed. Read this manual carefully before starting the machine. Make sure that you know how to stop and switch off the engine in case of accident. All instructions regarding safety and maintenance of the machine are for your own safety. -
Page 15: Identification Of Parts
2. Identification of parts 1. Guide bar 2. Chain 3. Chain tension knob 4. Locking knob 5. Sprocket cover 6. Oil filler cap 7. Rear handle 8. Hand guard/chain brake 9. Claw stop 10. Battery 11. Safety switch 12. Trigger switch 13. -
Page 16: Battery
Chain and guide bar assembly 1. Remove battery. 2. Disengage the chain brake (pull the front hand guard backwards) 3. Place the chainsaw on any suitable flat surface with the oil filler cap facing downwards. 4. Remove the sprocket cover plate by loosening the locking knob. 5. -
Page 17: Charging
Note: The indicator lighs is only indicative indications, and is not accurate power indications. Important: To protect the battery from total discharge, the machine will stop, when the battery is nearly empty. The machine must not be started up again after automatic shutdown, as it can damage the battery. -
Page 18: Chain Lubrication
6. Chain lubrication The chainsaw is equipped with an automatic lubrication system, which ensures the chain is always lubricated optimally. However, the system depends on chain oil in oil tank and regular cleaning Important: The chainsaw is not supplied filled with oil. It is essential to fill with oil before use. -
Page 19: Use
7. Use Before use, make sure that the battery is fitted properly with the battery lock in place. Then make sure that the chain brake hand guard is disengaged by pulling it back. Or else the chain will not move. To start the chainsaw, first press the main switch (B), so it lights green. -
Page 20: Chain Brake
9. Chain brake When working with power chainsaws, the saw’s safety equipment must always be in full working condition. Before using the saw, it is important that the saw’s brake is cleaned, the chain is inspected and filed, and that the chain brake’s function is checked. The chain brake must engage if there is light forward pressure on the chain brake hand guard. -
Page 21: Maintenance
12. Maintenance Before any service and maintenance is done, the power must be disconnected, it means the battery removed from the tool. • Remove the battery before you clean and store the machine. • For obtaining the best cutting results the chain and guide bar must be cleaned and oiled regularly. -
Page 22: Trouble Shooting
13. Trouble shooting Symptom Possible causes Possible solution Chainsaw fails to operate Low battery Charge the battery pack Battery not fitted correctly Refit battery so it locks Loose connection Contact service agent Chainsaw operates Internal wiring defective Contact service agent intermittently On/Off switch defective Contact service agent... -
Page 23: Specifikationer
15. Specifikationer / Specifications 15. Specifikationer 15. Specifications Produkt CSX 4000 Product CSX 4000 Motor specifikationer Motor specifications Motortype Batteri Lithium ion Motortype Battery Lithium ion Starter Elektrisk Starter Electric Batteri Battery Redskab Tool Sværd længde 14” / 35 cm Bar length 14”... -
Page 24: Ce Overensstemmelseserklæring
Producent • Manufacturer Texas Andreas Petersen A/S Erklærer herved at materiel • Hereby certifies that the following Kædesav • Chainsaw CSX 4000 Er fremstillet i overensstemmelse med følgende direktiver • Is in compliance with the specifications of following directives Machinery directive: 2006/42/EC...
