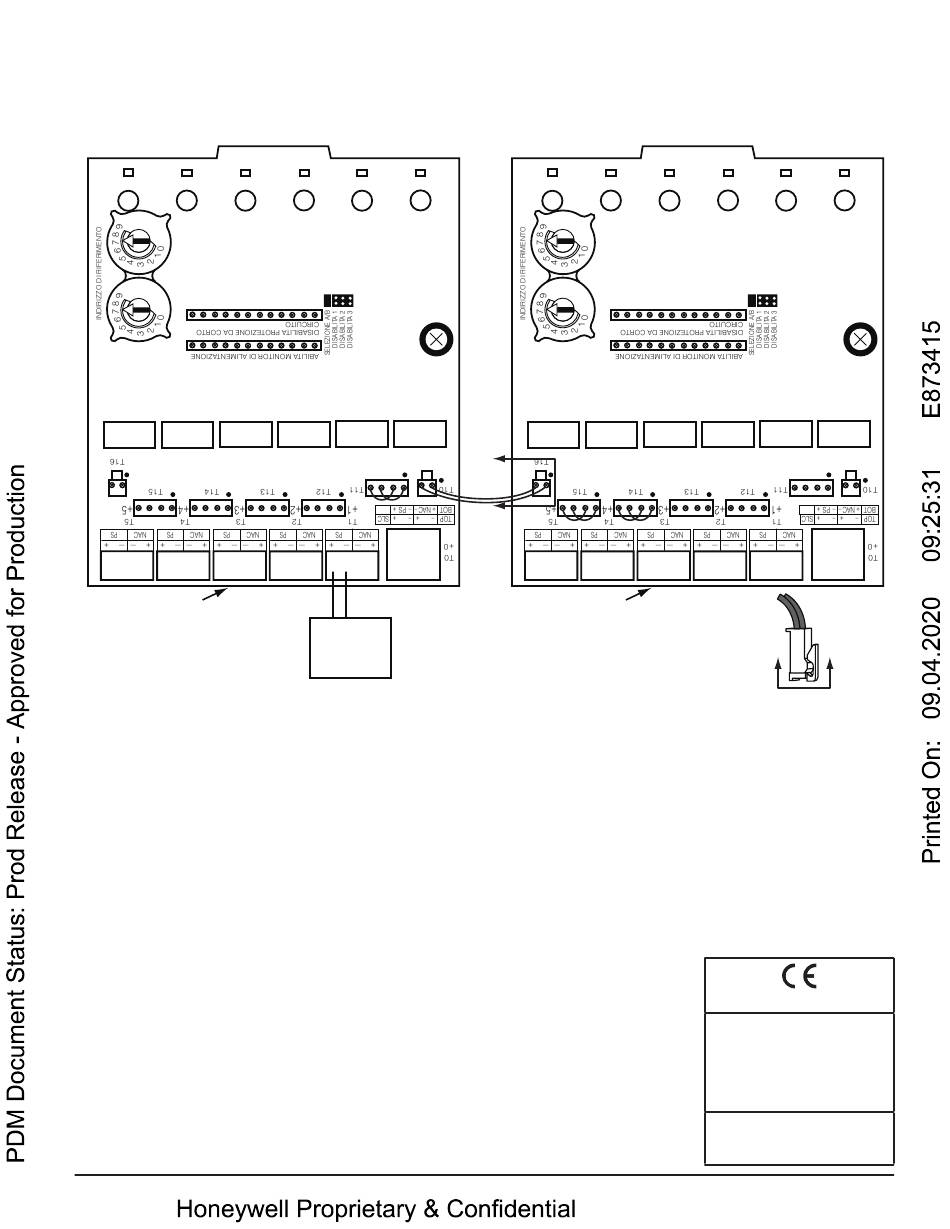

FIGURA 4. ESEMPIO DI PIÙ SCHEDE CHE CONDIVIDONO LA STESSA ALIMENTAZIONE ESTERNA
L'alimentazione è condivisa dai Circuito D'uscita Supervisionato (M.O.C.) +0 e +1 (sulla PCB 1) e da +3, +4 e +5 (sulla PCB 2). Per informazioni sul cablag-
gio M.O.C. tipico, fare riferimento alle figure 9-12. Verificare che la piegatura del bordo sul jumper di alimentazione lungo si agganci alla linguetta di fissaggio
su T10 o T16 come mostrato nella vista A-A.
