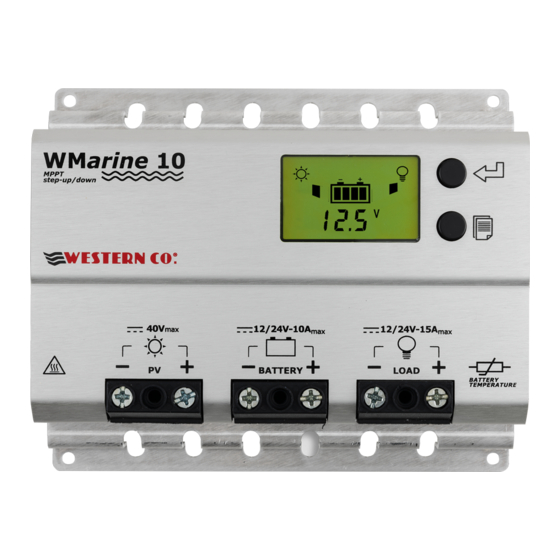

Il regolatore di carica WMarine10 implementa un circuito di ricarica di
tipo buck-boost con controllo del punto di massima potenza del modulo
PV (MPPT). La principale differenza tra questo regolatore e altre
tipologie come ad esempio il regolatore WRM15 (che implementano
invece un circuito di tipo buck) è che il WMarine10 è in grado di far
lavorare il modulo PV ad una tensione sia superiore che inferiore a
quella della batteria e ciò consente ad esempio di impiegare un modulo
PV con tensione open circuit di 10V per la ricarica di batterie sia a 12V
che a 24V. La tensione del modulo PV durante il funzionamento del
circuito MPPT va da 5V a 30V sia con batterie a 12V che a 24V.
Il WMarine10 è una soluzione completa per la realizzazione di impianti
fotovoltaici ad isola, per alimentare sistemi di segnaletica stradale,
sistemi di illuminazione, per alimentare piccole utenza a bassa tensione
e per la ricarica di batterie all'interno dei camper e imbarcazioni. I vari
programmi di gestione carico selezionabili rendono il WMarine10 la
soluzione completa in molte applicazioni; ad esempio per alimentare
telecamere che debbono funzionare solo di giorno, oppure per
alimentare lampeggiatori o segnalazioni stradali che debbono funzionare
solo di notte o per alimentare sistemi di illuminazione che debbono
funzionare per un determinato numero di ore per notte. Il WMarine10
rileva lo stato giorno/notte in base alla tensione di pannello, quindi non è
necessario collegare ulteriori sensori al regolatore. Un ampio display
visualizza lo stato di funzionamento del regolatore sia attraverso icone
semplici ed intuitive sia visualizzando il valore della corrente di ricarica,
la tensione di batteria, l'energia prodotta dal modulo PV, la corrente del
carico e l'energia consumata dal carico.

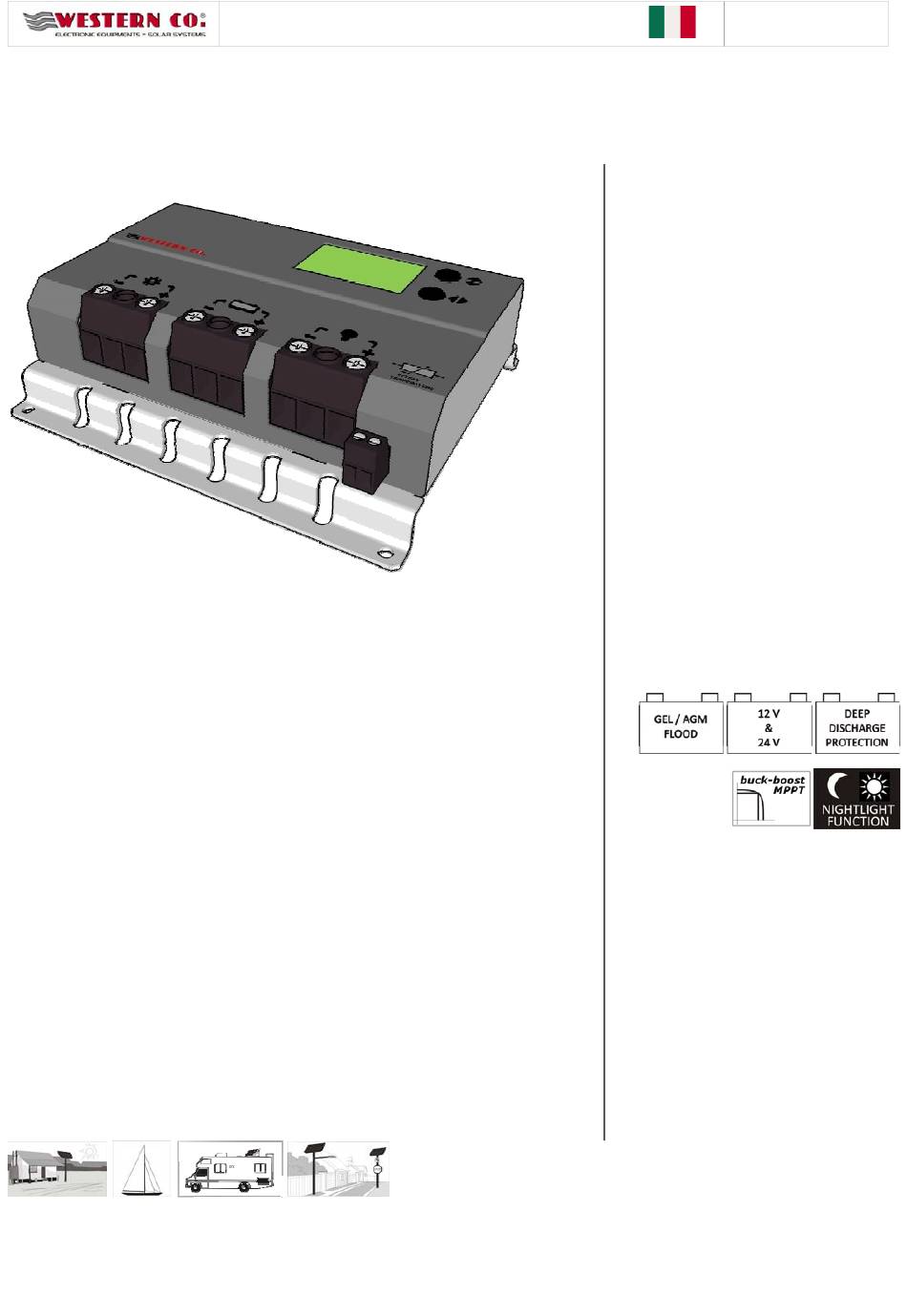

WMarine10 Manuale installazione
REGOLATORE DI CARICA BATTERIA
DA MODULO FOTOVOLTAICO
WMarine10
• Ricarica MPPT con circuito buck-boost
• Massima potenza di pannello 120W per
• Diodo di blocco integrato
• Per batterie ermetiche, GEL ed acido
• Tensione di ricarica compensata in
• Auto-detect tensione di batteria 12V / 24V
• 18 programmi per gestione carico
• LCD 48 simboli per interfaccia utente
• Protezione batteria scarica
• Protezione sovra-temperatura
• Protezione inversione polarità batteria
• Protezione sovraccarico su uscita
• Contenitore in metallico IP20
1
Rev. 1.0
28-12-2011
batteria a 12V e 220W per batteria a 24V
libero
temperatura
Advertisement
Table of Contents
Related Manuals for Western Co WMARINE10
Summary of Contents for Western Co WMARINE10
- Page 1 • Contenitore in metallico IP20 tipologie come ad esempio il regolatore WRM15 (che implementano invece un circuito di tipo buck) è che il WMarine10 è in grado di far lavorare il modulo PV ad una tensione sia superiore che inferiore a quella della batteria e ciò...
-
Page 2: Descrizione Generale
28-12-2011 Descrizione generale WMarine10 è un regolatore di carica da moduli fotovoltaici per batterie elettrochimiche al piombo di tipo ermetico (SEAL) o ad acido libero (FLOOD). In fig. 1 è riportato uno schema di principio del WMarine10. Buck-bust charge LOAD... -
Page 3: Schema Di Collegamento
Collaudo dell’impianto Appena realizzati i collegamenti come in fig. 2 è necessario procedere al collaudo del sistema. 1) Con il modulo PV esposto al sole, verificare che il WMarine10 ricarica la batteria andando a leggere la corrente di ricarica I (vedi fig. -
Page 4: Configurazione Del Sistema
CHARGE di notte. ora. ore. notte. cambio pagina Pagina Configurazione tensione Vday Tasto Il WMARINE10 rileva che è giorno quando la Visualizza temperatura della batteria tensione del modulo PV (V ) è maggiore attualmente misurata dalla sonda di temperatura della soglia V , invece rileva che è... -
Page 5: Codici Di Errore
Rev. 1.0 WMARINE10 Manuale installazione 28-12-2011 Codici di errore All’intervento delle protezioni interne del WMarine10 compaiono dei codici di errore come riportato di seguito. Tabella codice errore Il simbolo low battery lampeggiante indica Intervenuta protezione di sovraccarico. La corrente che è intervenuta la protezione di batteria... -
Page 6: Caratteristiche Elettriche
Rev. 1.0 WMARINE10 Manuale installazione 28-12-2011 CARATTERISTICHE ELETTRICHE Tensione nominale batteria 12V Tensione nominale batteria 24V Tensione di batteria Vbatt Tensione di pannello a circuito aperto Vpan Massima potenza di pannello Pmax 120W 220W Tensione uscita carico Vload Tensione di... -
Page 7: Smaltimento Dei Rifiuti
Il prodotto difettoso dovrà essere rispedito alla Western Co srl o a società delegata dalla Western Co srl a fare assistenza sul prodotto, a spese del cliente, assieme ad una copia della fattura di vendita, sia per la riparazione che la sostituzione garantita. - Page 8 (as for instance • IP20 metal box WRM15) is that WMarine10 is able to allow the working of the PV module at a voltage than can be either higher or lower than that of battery;...
-
Page 9: General Description
Rev. 1.0 WMarine10 – Technical Manual 28-12-2011 General description WMarine10 is a photovoltaic charge regulator for leaden electrochemical batteries either sealed (SEAL) or flooded lead acid (FLOOD). In fig. 1 there is a scheme principle of WMarine10. Buck-bust charge LOAD... -
Page 10: Wiring Scheme
Fig. 2 Wiring scheme 1) Install WMarine10 in a dry and adequately ventilated place; it has to be fixed on a non-flammable surface and placed so to leave an unobstructed space of at least 10cm around the device that allows the cooling by natural air convection. -
Page 11: System Configuration
(SEAL or FLOOD), the You can go to the configuration pages of day/night status detected by the PV module. The WMarine10 pressing simultaneously for at least 2 load icon, if ON, indicates that the load is power supplied. -
Page 12: Error Codes
Rev. 1.0 WMARINE10 – Technical Manual 28-12-2011 Error codes With the intervention of del WMarine10 internal protections, there are the below reported error codes. Table of Error code Overload protection occurred. The load current When low battery symbol is flashing this... -
Page 13: Electrical Features
Rev. 1.0 WMARINE10 – Technical Manual 28-12-2011 ELECTRICAL FEATURES 12V battery nominal voltage 24V battery nominal voltage Battery voltage Vbatt Open circuit voltage of PV module Vpan Max PV module power Pmax 120W 220W Load output voltage Vload Battery Battery... -
Page 14: Warranty
The defective product must be returned to Western Co Srl by a delegated company for assistance, at the expense of the customer, along with a copy of the sales invoice, both for repairing and guaranteed replacement.
