Western Co WRM30 User Manual

REGOLATORE PER LA CARICA DI BATTERIE DA MODULO FOTOVOLTAICO

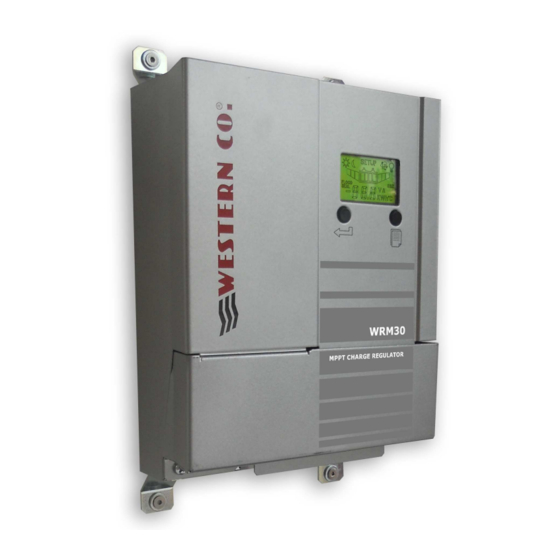

Il WRM30 è un regolatore per la carica di batterie da modulo fotovoltaico da
impiegare in grandi impianti ad isola. E' adatto per sistemi a 12V/24V/48V e
può gestire una potenza fotovoltaica fino a 1,5/1,8kW.
Il WRM30 è specificatamente progettato per applicazioni industriali quali
alimentazioni di ponti radio/TV, segnaletica stradale, o alimentazione di intere
abitazione completamente stand-alone.
Questo modello di regolatore di carica implementa un circuito di ricerca della
massima potenza di pannello (MPPT): indipendentemente dalla tensione di
batteria e dal suo stato di carica, il regolatore fa lavorare sempre il modulo PV
nel suo punto di massima potenza massimizzando l'energia estratta dal
modulo e caricata in batteria. La ricarica è compensata in temperatura.
Particolarità di questo prodotto è la presenza di due canali distinti di ricarica e
quindi un doppio ingresso per i moduli PV. Ciò permette la gestione di due
stringhe indipendenti, ad esempio nel caso siano composte da moduli con
caratteristiche diverse o esposti su due falde, oppure, con stringhe identiche, i
canali possono essere parallelati ottimizzando al massimo l'efficienza.
L'uscita carico può essere attivata secondo numerosi programmi selezionabili
dall'utente: carico acceso 24h/24h, carico acceso solo di giorno, carico acceso
solo di notte e carico acceso solo di notte per un numero di ore compreso da 1
a 16. Il WRM30 rileva lo stato giorno/notte in base alla tensione di pannello,
quindi non è necessario collegare ulteriori sensori al regolatore.
E' dotato di una interfaccia seriale RS485 attraverso la quale è possibile
accedere a tutte le funzionalità disponibili.
This document is the property of WESTERN CO. Srl - All rights are reserved - Reproduction and use of information contained within this document is forbidden without the written consent of WESTERN CO. Srl
WRM30 Manuale installazione
WRM30
Rev. 1.3
11-11-2014
Caratteristiche:
• Tensione di batteria 12V / 24V e 48V
• Autodetect 12V / 24V / 48V.
• Ricarica tipo MPPT
• Massima corrente di ricarica 30A
• Per batterie Pb ermetiche/GEL, acido
libero e agli ioni di Litio (da rev. 1.1 )
• Tensione di ricarica compensata in
temperatura
• Diodo di blocco integrato
• Max potenza moduli PV 450W@12V /
900W@24V / 1800W@48V.
• Max tensione Voc sui moduli PV 150V.
• Doppio ingresso moduli PV
• Parametri configurabili attraverso due
tasti e LCD
• 18 programmi per gestione carico
• Max corrente di carico 15A.
• Protezione batteria scarica
• Protezione sovra-temperatura
• Protezione inversione polarità batteria
• Protezione sovraccarico su uscita
• Interfaccia RS485
• Contenitore metallico IP20
• Morsetti per cavi batteria 35mmq
• Morsetti per cavi moduli PV 10mmq
• Morsetti per cavi carico 4mmq
1
