Western Co WRM-20+ User Manual

WRM-20
WRM-20+
con porta RS 485 protocollo WBus

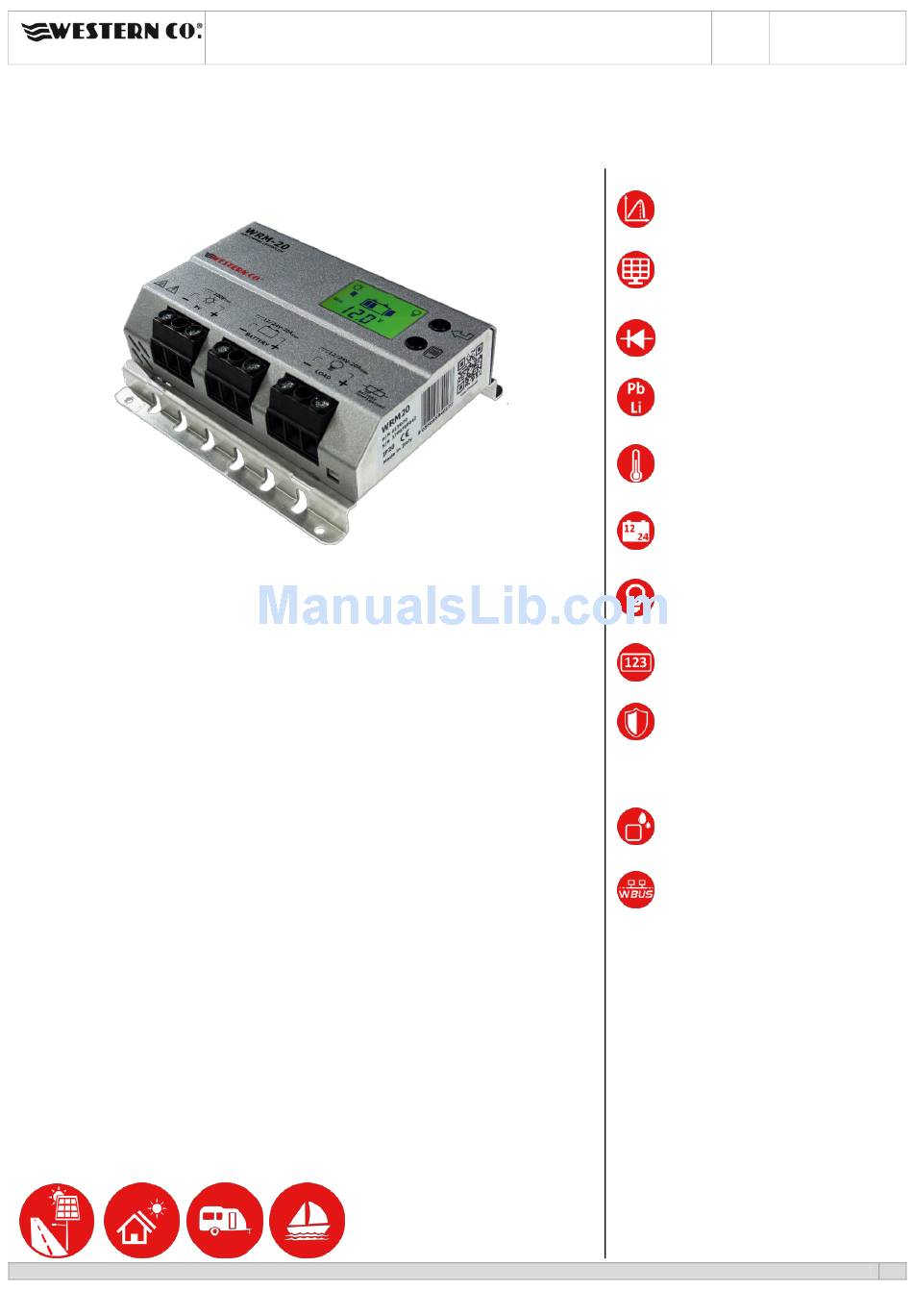

Il WRM-20 è una soluzione completa per la realizzazione di impianti
fotovoltaici ad isola, per alimentare sistemi di segnaletica stradale, sistemi di
illuminazione, piccole utenze a bassa tensione e per la ricarica di batterie
all'interno dei camper o imbarcazioni. Questo regolatore di carica implementa
un circuito di ricerca della massima potenza di pannello (MPPT) che,
indipendentemente dalla tensione di batteria e dal suo stato di carica, fa
sempre lavorare il modulo PV nel suo punto di massima potenza
massimizzando l'energia caricata in batteria. A differenza dei regolatori di
carica di tipo PWM che richiedono l'impiego di moduli PV con N°36 celle per la
carica di batteria a 12V, e moduli a 72 celle per la ricarica di batterie a 24V con
il regolatore WRM20 questo vincolo di progetto non è più necessario, si
possono quindi installare, anche nei sistemi fotovoltaici a batteria, i più
economici moduli normalmente impiegati per sistemi connessi a rete con
numero di celle diverso da 36 o 72. Si possono inoltre impiegare i moduli in
silicio amorfo, normalmente non adatti ai regolatori PWM.
I vari programmi di gestione carico selezionabili dall'utente rendono il WRM-
20 la soluzione completa in molte applicazioni; ad esempio per alimentare
telecamere che debbono funzionare solo di giorno, oppure per alimentare
lampeggiatori o segnalazioni stradali che debbono funzionare solo di notte o
per alimentare sistemi di illuminazione che debbono funzionare per un
determinato numero di ore per notte.
di batteria, la corrente di carica dal modulo PV, quella del carco carico
collegato in uscita, e altre variabili.
Il modello WRM-20+ è fornito con una porta di comunicazione RS485 che
implementa il protocollo WBus e permette di collegare il display WRD della
Western CO per il datalogger e il controllo remoto. La Western CO fornisce il
protocollo di comunicazione su questa porta e quindi l'utente può
implementare un proprio dispositivo datalogger o controllo remoto.
This document is the property of WESTERN CO. Srl - All rights are reserved - Reproduction and use of information contained within this document is forbidden without the written consent of WESTERN CO. Srl
WRM-20 e WRM-20+ Manuale installazione
WRM-20 and WRM-20+ User Manual
REGOLATORE DI CARICA BATTERIA
DA MODULO FOTOVOLTAICO
Un ampio display visualizza la tensione
ITA Rev. 1.2
ENG 25-07-2017
Ricarica MPPT step down
Massima potenza di modulo fotovoltaico
 310W per batteria a 12V
 620W per batteria a 24V
Diodo di blocco integrato
Per batterie Pb ermetiche/GEL, acido libero
e batterie agli ioni di Litio
Tensione di ricarica compensata in
temperatura
Auto-detect tensione di batteria 12V / 24V
18 programmi per gestione carico
LCD per interfaccia utente
Protezioni:
 Protezione batteria scarica
 Protezione sovra-temperatura
 Protezione inversione polarità batteria
 Protezione sovraccarico su uscita
Contenitore in metallico IP20
Porta di comunicazione RS 485 con
protocollo WBus proprietario Western CO
per data-logger o controllo con display
remoto WRD. (solo per versione WRM-20+)
1
