Ítem N.°:
TM
Walker Edison
®
Copyright
BU44MCA
BU44MCA
©
2018 by Walker Edison Furniture Co., LLC. All rights reserved.
BU44MCA
BU44MCA
Artikel# :
Revised 27/06/2019(I)
P.1

Advertisement

loading
Need help?

Need help?

Do you have a question about the BU44MCA and is the answer not in the manual?

Questions and answers

Related Manuals for Walker Edison BU44MCA

Summary of Contents for Walker Edison BU44MCA

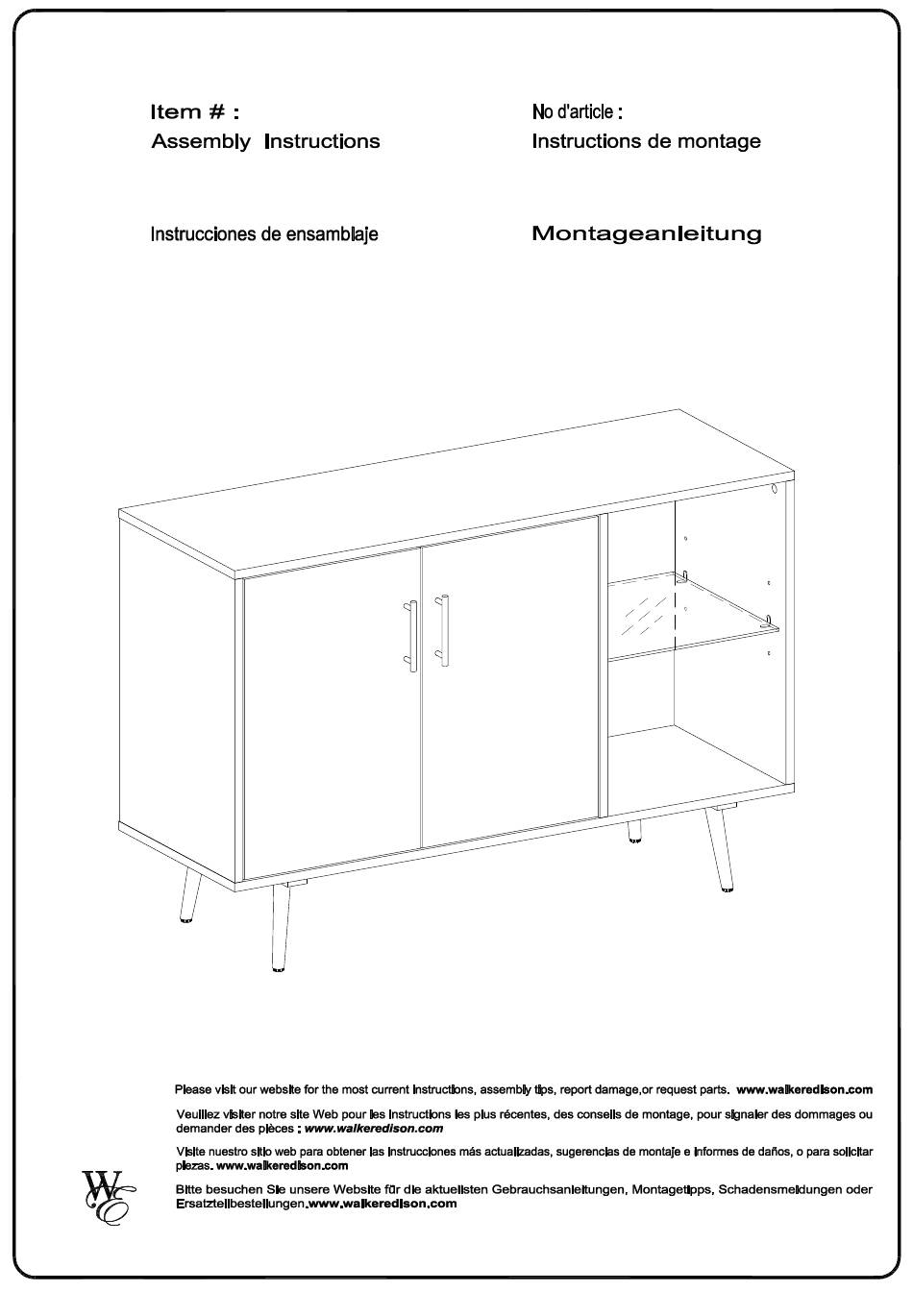

  • Page 1 BU44MCA BU44MCA Ítem N.°: BU44MCA BU44MCA Artikel# : Walker Edison Revised 27/06/2019(I) ® © Copyright 2018 by Walker Edison Furniture Co., LLC. All rights reserved.
  • Page 2 A Phillips head screwdriver is required for the assembly of this product . VII. Power tools should not be used to assemble this product. VIII. Drill may be needed for securing product to wall. (EN) © Copyright 2018, by Walker Edison Furniture Co., LLC. All rights reserved.
  • Page 3 Un tournevis cruciforme est requis pour le montage de ce produit. Des outils électriques ne doivent pas être utilisés pour monter ce produit. VII. Une perceuse peut être nécessaire pour fixer le produit au mur. VIII. (FR) © Copyright 2018 by Walker Edison Furniture Co., LLC. All rights reserved.
  • Page 4 No se deberán usar herramientas eléctricas en el ensamblaje de este producto. VII. Es probable que se necesite un taladro para asegurar el producto a la pared. VIII. (ESP) © Copyright 2018, by Walker Edison Furniture Co., LLC. All rights reserved.
  • Page 5 Zur Montage dieses Produkts wird ein Phillips Schlitzschraubenzieher benötigt. Es dürfen keine Elektrowerkzeuge zur Montage dieses Produkts verwendet werden. VII. Möglicherweise wird ein Bohrer benötigt, um das Produkt an der Wand zu befestigen. VIII. (DE) © Copyright 2018 by Walker Edison Furniture Co., LLC. All rights reserved.
  • Page 6 Lista de piezas © Copyright 2018, by Walker Edison Furniture Co., LLC. All rights reserved.
  • Page 7 Bolzen Door stopper Türstopper Ø3x15mm Screw Schraube Door Hinge Türscharnier Door Hinge Türscharnier Plastic pivot Kunststoffzapfen Ø3x12mm Screw Schraube Handle Griff Ø4x22mm Handle Bolt Griffbolzen Ø3x17mm Screw Schraube © Copyright 2018, by Walker Edison Furniture Co., LLC. All rights reserved.
  • Page 8 Für die Montage ist ein Kreuzschlitzschraubendreher erforderlich (nicht im Lieferumfang enthalten) The hardware quantities listed above are required for proper assembly.Some extra hardware may also have been included. © Copyright 2018, by Walker Edison Furniture Co., LLC. All rights reserved.
  • Page 9 Step 1 (EN) Attach cam bolt (B) to part (1) with screwdriver (DE) Nockenbolzen (B) mit Schraubendreher an Teil (1) befestigen. © Copyright 2018, by Walker Edison Furniture Co., LLC. All rights reserved.
  • Page 10 Step 2 (EN) Insert wooden dowel (A) into part (3,4,5,6). (DE) Holzdübel (A) in das Teil (3,4,5,6) einsetzen. P.10 © Copyright 2018, by Walker Edison Furniture Co., LLC. All rights reserved.
  • Page 11 (EN) Attach part (3,4,5,6) to part (2) using bolt (E) with hex key (W). (DE) Teil (3,4,5,6) mit Bolzen (E) und Innensechskantschlüssel (W) an Teil (2) befestigen. P.11 © Copyright 2018, by Walker Edison Furniture Co., LLC. All rights reserved.
  • Page 12 Step 4 (EN) Slide back panel (9,10) into grooves as per diagram. (DE) Rückwand (9,10) wie abgebildet in die Nuten schieben. P.12 © Copyright 2018, by Walker Edison Furniture Co., LLC. All rights reserved.
  • Page 13 Insert part (1) into part (3,4,5,6), then insert and secure cam lock (C) to part (3,4,5,6) to lock it. (DE) Teil (1) in Teil (3,4,5,6) einsetzen, danach Nockenverschluss (C) in Teil (3,4,5,6) einsetzen und festziehen, um ihn zu verriegeln. P.13 © Copyright 2018, by Walker Edison Furniture Co., LLC. All rights reserved.
  • Page 14 (EN) Attach part (12) to part (11) using bolt (V) with hex key (W). (DE) Teil (12) mit Bolzen (V) und Innensechskantschlüssel (W) an Teil (11) befestigen. P.14 © Copyright 2018, by Walker Edison Furniture Co., LLC. All rights reserved.
  • Page 15 (EN) Attach part (11,12) to part (2) using bolt (U) with hex key (W). (DE) Teil (11,12) mit Bolzen (U) und Innensechskantschlüssel (W) an Teil (2) befestigen. P.15 © Copyright 2018, by Walker Edison Furniture Co., LLC. All rights reserved.
  • Page 16 Step 8 (EN) Attach plastic wedge (T) to part (9,10) using screw (S) with screwdriver. (DE) Kunststoffkeil (T) mit Schraube (S) und Schraubendreher an Teil (9,10) befestigen. P.16 © Copyright 2018, by Walker Edison Furniture Co., LLC. All rights reserved.
  • Page 17 Step 9 (EN) Place sticker (D) over holes as per diagram. (DE) Aufkleber (D) wie abgebildet über die Löcher kleben. P.17 © Copyright 2018, by Walker Edison Furniture Co., LLC. All rights reserved.
  • Page 18 Step 10 (EN) Attach door stopper (J) to part (1) using screw (K) with screwdriver. (DE) Türstopper (J) mit Schraube (K) und Schraubendreher an Teil (1) befestigen. P.18 © Copyright 2018, by Walker Edison Furniture Co., LLC. All rights reserved.
  • Page 19 Step 11 (EN) Insert shelf support pin (F) into part (3,4). (DE) Regalstützstift (F) in Teil (3,4) einsetzen. P.19 © Copyright 2018, by Walker Edison Furniture Co., LLC. All rights reserved.
  • Page 20 Step 12 (EN) Place shelf (8) on top of support pin. (DE) Regalboden (8) oben auf Stützstift legen. P.20 © Copyright 2018, by Walker Edison Furniture Co., LLC. All rights reserved.
  • Page 21 Griff (Q) mit Griffbolzen (R) und Schraubendreher an Teil (13,14) befestigen. Türscharnier (L,M) mit Schraube (P) und Schraubendreher an Teil (13,14) befestigen. Bolzen (H) an Teil (13,14) festziehen. P.21 © Copyright 2018, by Walker Edison Furniture Co., LLC. All rights reserved.
  • Page 22 Step 14 (EN) Place plastic pivot (N) over holes as per diagram. (DE) Kunststoffzapfen (N) wie abgebildet über Bohrungen legen. P.22 © Copyright 2018, by Walker Edison Furniture Co., LLC. All rights reserved.
  • Page 23 Türscharnier (L) in Kunststoffzapfen (N) auf Teil (2) stecken. Oberes Türscharnier in Kunststoffzapfen (N) auf Teil (1) stecken. Danach die Tür (14) in das untere Scharnier (L) einsetzen. Tür am Türscharnier (L) mit Schrauben (P) mit gleichmäßigem Druck festziehen. P.23 © Copyright 2018, by Walker Edison Furniture Co., LLC. All rights reserved.
  • Page 24 Türscharnier (M) in Kunststoffzapfen (N) auf Teil (2) stecken. Oberes Türscharnier in Kunststoffzapfen (N) auf Teil (1) stecken. Danach die Tür (13) in das untere Scharnier (M) schieben. Tür am Türscharnier (M) mit Schrauben (P) mit gleichmäßigem Druck festziehen. P.24 © Copyright 2018, by Walker Edison Furniture Co., LLC. All rights reserved.
  • Page 25 Step 17 (EN) Insert glass holder (G) into part (4,5). (DE) Glashalter (G) in Teil (4,5) einsetzen. P.25 © Copyright 2018, by Walker Edison Furniture Co., LLC. All rights reserved.
  • Page 26 Step 18 (EN) Place glass (7) on top of glass holder carefully. (DE) Glasscheibe (7) vorsichtig auf Glashalter legen. P.26 © Copyright 2018, by Walker Edison Furniture Co., LLC. All rights reserved.
  • Page 27 Step 19 Final Assembly P.27 © Copyright 2018, by Walker Edison Furniture Co., LLC. All rights reserved.
