passend für / suitable for:
Alle HONDA Modelle, die eine 7-Loch Befestigung des Tankverschlusses aufweisen
For all HONDA models that have a 7-hole fastening of the tank lid
Artikel Nr.: / Item-no.:
506007-7

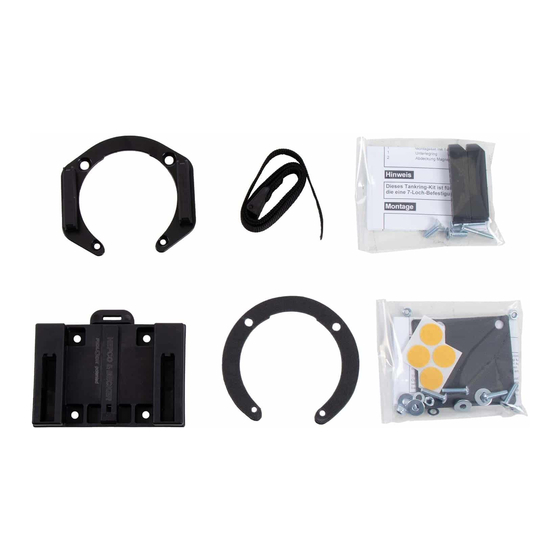

INHALT
CONTENT
1x Montageset mit Tankring
2x Abdeckung Magnetdome
2x Senkschraube M4x30
2x Senkschraube M6x18
1x Unterlegring
BENÖTIGTE WERKZEUGE
TOOLS REQUIRED
Set
WICHTIG
Wenn Sie sich nicht sicher sind,wie man eine bestimmte Arbeit ausführt, sollten Sie diese Ihrer Fachwerkstatt überlassen. Ziehen sie alle
zugänglichen Schrauben zuerst nur locker an. Nachdem alles montiert ist, werden die Schrauben dann auf das entsprechende Anzugs-
moment festgezogen. Dadurch wird sichergestellt, dass das Produkt spannungsfrei angebaut ist. Anzugsmomente beachten! Nach der
Montage alle Verschraubungen auf festen Sitz kontrollieren!
If you are not sure how to execute a determined action, you should ask your local distributor to do it. First, tighten all screws only loose-
ly. After mounting all parts, the screws should be tightened to the torque specified. This guarantees, that the product is mounted without
tension. Observe the tightening torques of the manufacturer! Control all screw connections after the assembling for tightness!

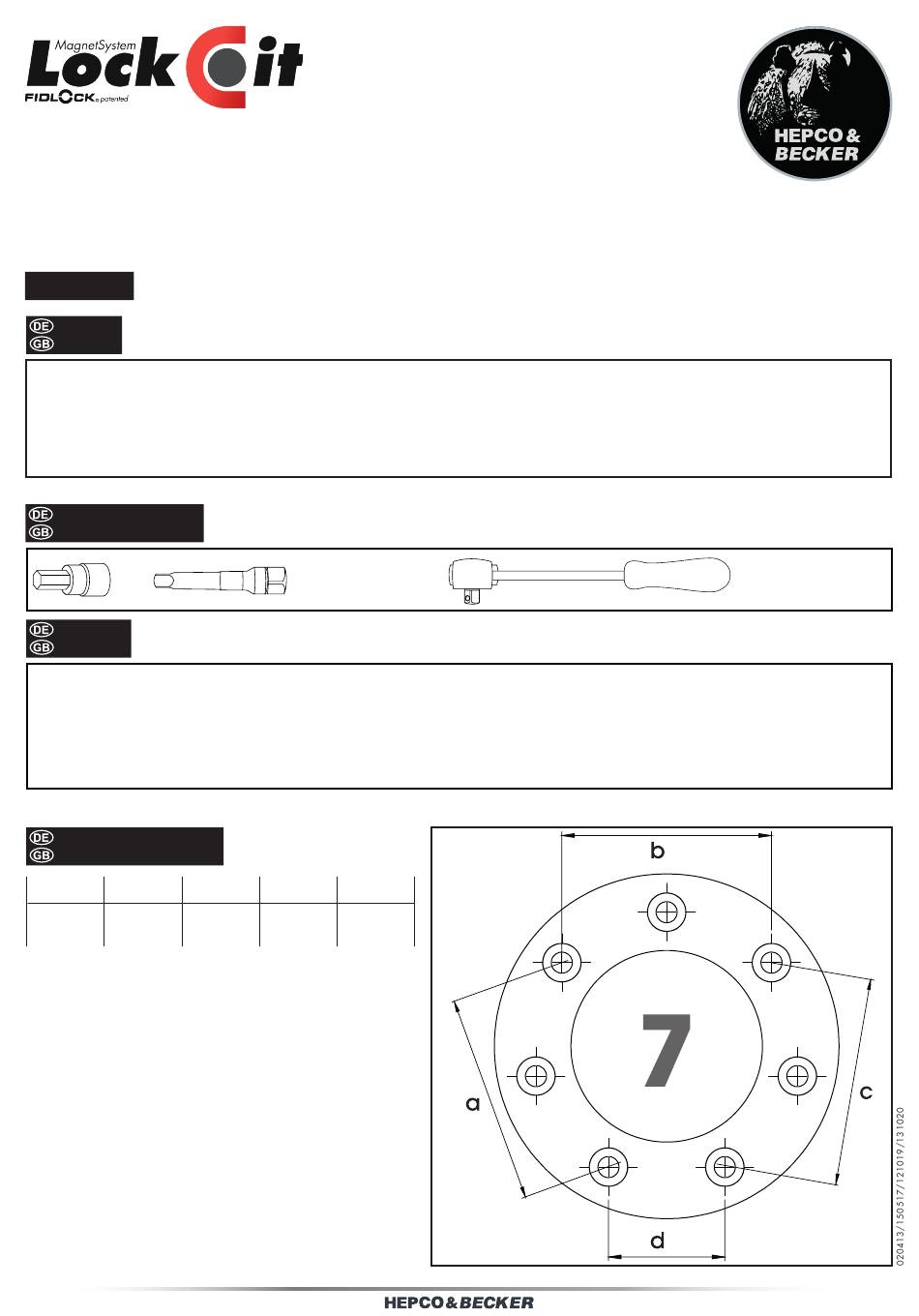

TANKRING CHECK
MAßE / DIMENSIONS
ø
a
4/6 74,3 74,3 74,3
TANKRING KIT
Hinweis: Bei diesem Tankring sind die beiden vorderen Befestigungsschrauben M6.
Für die Version mit M4 muss 506018-7 verwendet werden.
Note: For this tank ring, the two front fixing screws are M6. For the version with
M4, 506018-7 must be used.
1x Mounting set with tank ring
2x Cover magnetic dome
2x Countersunk screw M4x30
2x Countersunk screw M6x18
1x Adapter ring
Verlängerung/extension
b
c
d
57,3
Ratsche/Ratchet
1
Advertisement
Table of Contents
Related Manuals for hepco & becker LOCK-IT 506007-7
Summary of Contents for hepco & becker LOCK-IT 506007-7
- Page 1 TANKRING KIT passend für / suitable for: Alle HONDA Modelle, die eine 7-Loch Befestigung des Tankverschlusses aufweisen For all HONDA models that have a 7-hole fastening of the tank lid Artikel Nr.: / Item-no.: Hinweis: Bei diesem Tankring sind die beiden vorderen Befestigungsschrauben M6. 506007-7 Für die Version mit M4 muss 506018-7 verwendet werden.
- Page 2 MONTAGEANLEITUNG MOUNTING INSTRUCTIONS Senkschraube M6x18 Countersunk screw M6x18 Senkschraube M4x30 Countersunk screw M4x30 WICHTIG IMPORTANT Der Unterlegring ist nur dann notwendig, wenn der originale Tankverschluss vertieft eingelassen ist. The adapter ring is only necessary if the original tank closure is recessed. Weiteres Zubehör auf unsere Homepage.
